发电厂电气主系统知识点精炼.doc

第一章
1. 火力发电厂分为 凝气式火力发电厂 ，热电厂，燃气轮机发电厂
2. 水力发电厂分为 堤坝式 ，引水式，混合式
3. 一次设备：我们把直接生产、转换、与输配电能的设备，称为一次设备
4. 二次设备：对电气一次设备进行测量、控制、监视、与保护用的设备，称为二次设备
5. 抽水储能电站在电气系统中的作用？(简答)
a、在夜晚或周末负荷低谷期，利用电力系统富余的电能将下水库的水抽到上水库，以位能的形式，将电能储存起来，这是目前可以人工大量储存能源的重要方式
b、将水库的水放下来发电，用以担任电力系统峰荷中的尖峰部分，起到了调峰与调频作用
第二章
1. 交流电弧有哪些特点？交流电弧熄灭的条件是什么？
答：a、能量集中，温度很高，亮度很强；电弧是良导体维持电弧稳定燃烧的电压很低；电弧的质量很轻，在气体或电动力的作用下，很容易移动变形。
b、弧隙介质强度恢复过程始终大于弧隙电压恢复过程，则电弧熄灭。

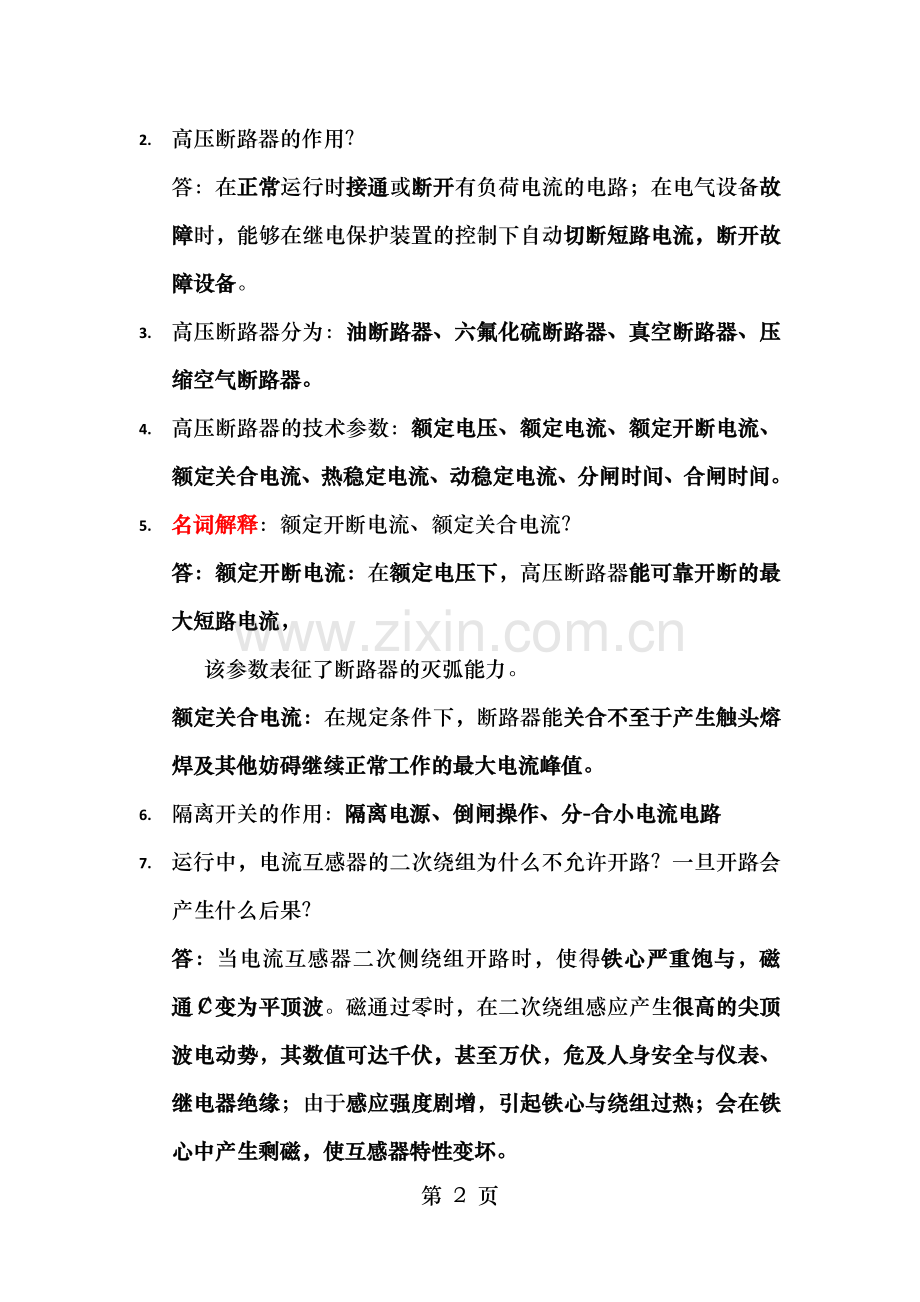

2. 高压断路器的作用？
答：在正常运行时接通或断开有负荷电流的电路；在电气设备故障时，能够在继电保护装置的控制下自动切断短路电流，断开故障设备。
3. 高压断路器分为：油断路器、六氟化硫断路器、真空断路器、压缩空气断路器。
4. 高压断路器的技术参数：额定电压、额定电流、额定开断电流、额定关合电流、热稳定电流、动稳定电流、分闸时间、合闸时间。
5. 名词解释：额定开断电流、额定关合电流？
答：额定开断电流：在额定电压下，高压断路器能可靠开断的最大短路电流，
该参数表征了断路器的灭弧能力。
额定关合电流：在规定条件下，断路器能关合不至于产生触头熔焊及其他妨碍继续正常工作的最大电流峰值。
6. 隔离开关的作用：隔离电源、倒闸操作、分-合小电流电路
7. 运行中，电流互感器的二次绕组为什么不允许开路？一旦开路会产生什么后果？
答：当电流互感器二次侧绕组开路时，使得铁心严重饱与，磁通￠变为平顶波。磁通过零时，在二次绕组感应产生很高的尖顶波电动势，其数值可达千伏，甚至万伏，危及人身安全与仪表、继电器绝缘；由于感应强度剧增，引起铁心与绕组过热；会在铁心中产生剩磁，使互感器特性变坏。
第三章
1. 电气主接线也称为电气主系统或电气一次接线，它是有电气一次设备按电力生产的顺序与功能要求连接而成的接受与分配电能的电路，是发电厂、变电所电气部的主体，也是系统网络的重要组成部分。
2. 对电气主接线的基本要求：可靠性、 灵活性、经济性。
3. 桥式接线的基本特点是什么？试小结内桥、外桥接线的使用场合？（简答）
答：内桥接线的特点是联络断路器QF3接在靠近变压器侧，在线路正常投切或故障切除时不影响其他回路运行。这种接线适用于变压器不需要经常切换、输电线路较长、电力系统穿越功率较小的场合。
外桥接线的特点是联络断路器QF3靠近线路侧，与内桥接线相反，它便于变压器的正常投切与故障切除，而线路的正常投切与故障切除都比较复杂。这种接线适用于线路较短、主变压器需经常投切、以及电力系统有较大的穿越功率通过连桥回路的场合。
4. 在电气主接线中，为什么要限制短路电流？
答：当短路电流流过电气设备时，将引起设备的短时发热，并产生很大的电动力，它直接影响到电气设备的选择与安全运行。
5. 限制短路电流的措施有：采用适合的主接线形式及运行方式、装设限流电抗器、采用低压分裂组变压器
6. 可靠度与不可靠度、可用率与不可用率的含义各是什么？
答：可靠度：是一个元件在规定的条件下与预定的时间内，能执行规定功能的概率。
不可靠度：元件从开始使用到T时刻发生故障的概率。
可用率：是指元件在起始时刻正常工作的条件下，在时刻T处于正常工作状态的概率。
不可用率：是指元件在起始时刻正常工作的条件下，在时刻T处于故障状态的概率
7. 可用率与可靠度、不可用率与可靠度之间的关系如何？
答：可修复元件的可用率总是大于或等于其可靠度，不可修复元件的可用率则恒等于其可靠度。可修复元件的不可用率总是小于或等于其不可靠度，不可修复元件的不可用率则恒等于其不可靠度。
8. 什么叫做故障率？试说明浴盆曲线的成因及其实际意义？
答：元件在T时刻以前正常工作的条件下，在T时刻以后单位时间内发生故障的条件概率。
浴盆曲线它表明在元件的整个寿命期间，故障率的变化可分为三个阶段，第一个阶段是早期故障期Ⅰ，是在元件使用初期，由于设计、制造、安装、调试等方面的缺陷，以及运行人员尚不熟悉等原因所造成的故障率较高的时期。第二个阶段是偶发故障期Ⅱ，只是由于偶然原因才会引起故障的正常使用期，故障率较低且平稳近似一个常数，这个阶段也称为设备的使用寿命，最后阶段为耗损故障期Ⅲ，是由于元件老化等原因，使故障率又逐渐升高。
9． 经济比较的两种方法：静态比较、动态比较
第四章
1. (简答？)何谓发电厂的厂用电？
答：发电厂在生产电能的过程中，需要许多由电动机拖动的机械为发电厂的主要设备与辅助服务。这些电动机与全厂的运行操作、修配、试验、照明等用电设备便构成了厂用负荷。厂用负荷的用电称为厂用电
2. (简答？)何谓发电厂的厂用电率？
答：厂用电耗电量与同一时期内全厂总发电量的百分数，称为厂用电率
3. 厂用负荷可以分为（按重要性分）：
Ⅰ类厂用负荷（应由两个独立电源供电，当一个电源断电后，另一个电源应立即自动投入，即两个电源之间自动切换）、
Ⅱ类厂用负荷（由两个独立电源供电，两个电源之间采用手动切换）、
Ⅲ类厂用负荷（一般由一个电源供电，但是，对于大型发电厂，也经常采用两路电源供电）、
事故保安负荷（对大容量机组应设置事故保安电源）、
交流不间断供电负荷(一般采用由蓄电池供电的电动发电机组或逆变装置)
4. 对厂用电接线的基本要求：
(1)各机组的厂用电系统应该是相互独立的并具有对应供电性
⑵接线方式与电源容量，应满足常用设备在正常、事故、检修、起动与停运方式下的供电要求，应配备有可靠的备用电源，尽可能地使工作电源与备用电源之间切换操作方便简洁，并能使备用电源与工作电源之间短时并列。
⑶对200MW及以上的大型机组，应设置足够容量的交流事故保安电源及电能质量指标合格的交流不间断供电电源
⑷充分考虑电厂分期建设与连续施工过程中厂用电系统的运行方式，特别要注意对电厂公用负荷的影响。
5. 厂用电动机包括：异步电动机、同步电动机、直流电动机
6. 发电厂的工作电源：是保证发电厂正常运行最基本的电源
7. （选看）对工作电源的基本要求是：具有足够的供电可靠性、容量满足各级厂用电压负荷的需求
8. 厂用工作电源的引接方式：
⑴ 高压厂用工作电源的引接，即使发电厂的机组全部停止运行，仍可从电力系统倒送电能供给厂用电源.
⑵ 低压厂用工作电源的引接，低压厂用工作电源可从发电机电压母线上或发电机出口引接。
9. 发电厂厂用高压母线的分段原则是什么？为什么？
答：火电厂的高压厂用母线一般都采用“按炉分段”的接线原则。因为火电厂的厂用电负荷较大，分布面广，尤其是锅炉的耗电量很大，为了保证厂用电系统的供电可靠性与经济性，以及便于运行、检修，能使故障影响范围局限在一机一炉，不至于过多干扰正常运行的完好锅炉，当锅炉容量为400t/h以下时，每炉设一段；当锅炉容量在400t/h以上时，每炉的高压厂用母线至少设两段，两段母线可由一台高压厂用变压器供电。
第五章
1. 长期发热：导体与电器中长期通过正常工作电流所引起的发热
长期发热的的特点：导体与电器产生的热量与散失的热量相等，其温度不再升高，能够达到某一个稳定温度
2. 短时发热：短路电流通过导体与电器时引起的发热
短时发热的特点：发热时间很短、短路时电流比正常工作电流大得多，将产生较多的热量，而且来不及散热，导体与电器的温度迅速升高，其温度可能比长期发热高得多。
3. 发热对导体与电气设备有何不良影响？（简答）
答：⑴机械强度下降 高温会使金属材料退火软化，机械强度下降。
⑵接触电阻增加
⑶绝缘性能降低
4. 热量传递有三种方式：对流、辐射与传导
5. 减少钢构发热的措施有哪些？
答：⑴加大钢构与大电流导体之间的距离。
⑵断开大电流导体附近的钢构回路，并加上绝缘垫，消除感应电动势产生的环流
⑶采用电磁屏蔽
⑷采用分相屏蔽母线
6. 大电流母线为什么常采用分相封闭母线？其外壳有何作用？
⑴由于母线封闭在外壳内，不受环境与污秽影响，防止相间短路与消除外界潮气、灰尘引起的接地故障，同时由于外壳多点接地，保证人触及时的安全；
⑵由于外壳涡流与环流的屏蔽作用，使壳内的磁场大为减弱，外部短路时，母线间的电动力大大降低；当电流通过母线时，外壳感应出来的环流也屏蔽了壳外磁场，解决了附近钢构的发热问题。
外壳的作用：外壳可作为强制冷却的通道，提高了母线的载流量；安装维护工作量小。
第六章
1. 选择电气设备的一般条件：按正常工作条件选择额定电压与额定电流、
按短路条件校验热稳定与动稳定
2. 哪些电气设备可以不校验热稳定：支柱绝缘子、高压熔断器、电压互感器
3. 哪些电气设备可以不校验动稳定：电缆、高压熔断器、电压互感器
第七章
1. 最小安全净距的含义是：在此距离下，无论是处于最高工作电压之下，还是处于内外过电压之下，空间间隙均不致被击穿。
2. 最小安全净距怎样应用：在工程上，实际采用的安全距离均大于表中所列数值，这是因为在确定这些距离时，还考虑了减少相间短路的可能性；软导线在短路电动力、风摆、温度、覆冰及弧垂摆动下相间与相对地间距离的减小；降低大电流导体周围的发热与电动力；减少电晕损失以及带电检修等因素
3. 配电装置的基本类型(按装配电装置的设备地点)：屋内配电装置、屋外配电装置
4. 对配电装置的基本要求有哪些？
答：⑴在配电装置设计中，必须认真贯彻国家的技术经济政策，遵循国家颁发的有关规程、规范及技术规定，做到安全可靠、技术先进、经济合理与维修方便
⑵根据其在电力系统中的地位、环境条件与运行、安装检修的要求，合理地制定布置方案与选用设备，保证足够的安全距离。⑶保证运行安全与操作巡视方便⑷必须坚持节约用地的原则，应布置紧凑少占地⑸节省材料、降低造价⑹根据工程特点、规模与发展规划，远近期结合、以近为主，适当考虑扩建要求。
5. 成套配电装置有：低压配电屏、高压开关柜、成套变电站与六氟化硫全封闭组合电器
6. 全封闭组合电器有什么特点？（简答）
答：⑴小型化 因采用绝缘性能优良的六氟化硫气体做绝缘与灭弧介质，所以能大幅缩小电厂或变电站的体积⑵可靠性高 ⑶安全性好 ⑷杜绝对外部的不利影响 因带电部分以金属壳体封闭，对电磁与静电实现屏蔽，没有静电感应与电晕干扰，运行中噪声小。
第 10 页
