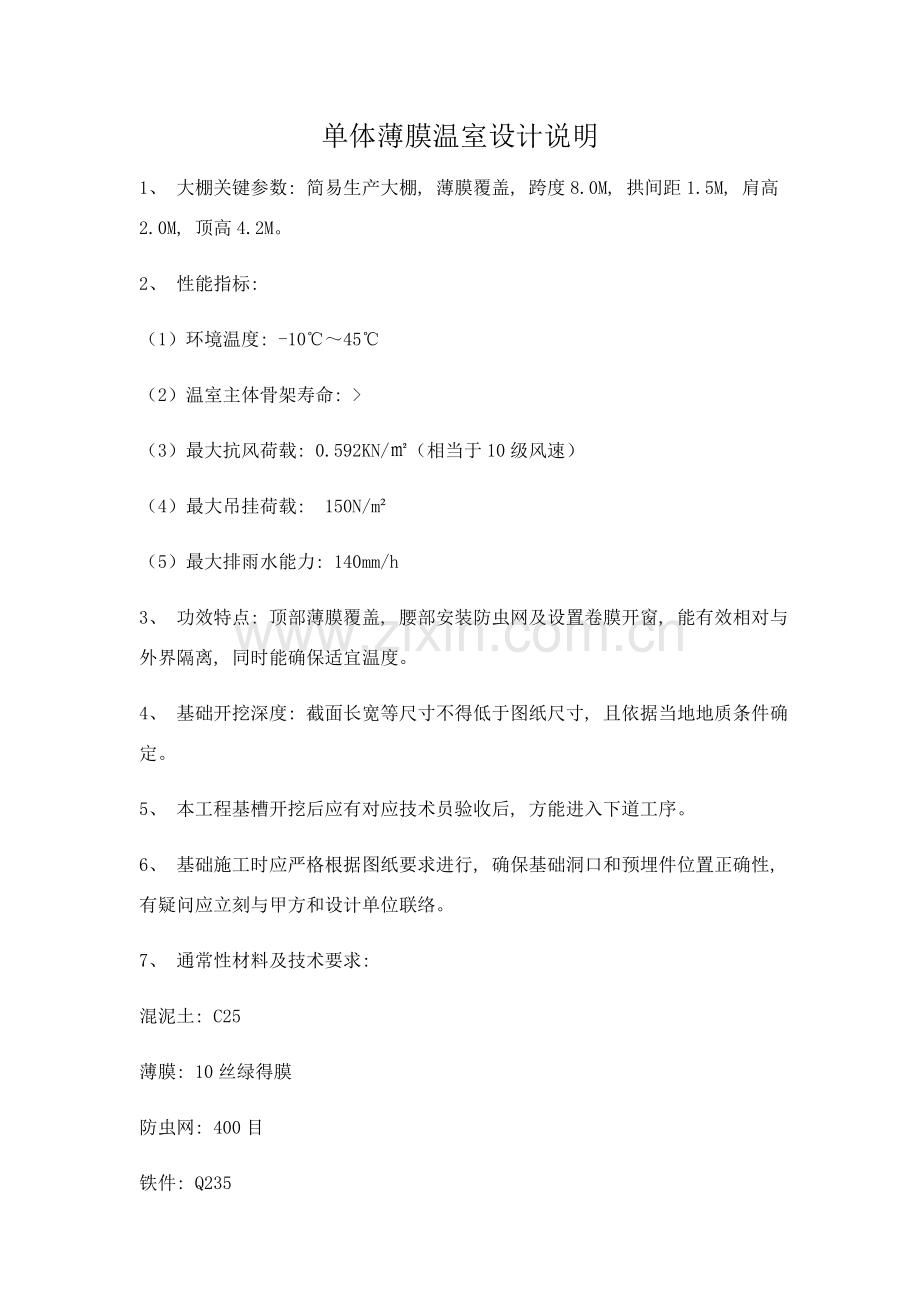

单体薄膜温室设计说明
1、 大棚关键参数: 简易生产大棚, 薄膜覆盖, 跨度8.0M, 拱间距1.5M, 肩高2.0M, 顶高4.2M。
2、 性能指标:
（1）环境温度: -10℃～45℃
（2）温室主体骨架寿命: >
（3）最大抗风荷载: 0.592KN/㎡（相当于10级风速）
（4）最大吊挂荷载: 150N/m²
（5）最大排雨水能力: 140mm/h
3、 功效特点: 顶部薄膜覆盖, 腰部安装防虫网及设置卷膜开窗, 能有效相对与外界隔离, 同时能确保适宜温度。
4、 基础开挖深度: 截面长宽等尺寸不得低于图纸尺寸, 且依据当地地质条件确定。
5、 本工程基槽开挖后应有对应技术员验收后, 方能进入下道工序。
6、 基础施工时应严格根据图纸要求进行, 确保基础洞口和预埋件位置正确性, 有疑问应立刻与甲方和设计单位联络。
7、 通常性材料及技术要求:
混泥土: C25
薄膜: 10丝绿得膜
防虫网: 400目
铁件: Q235

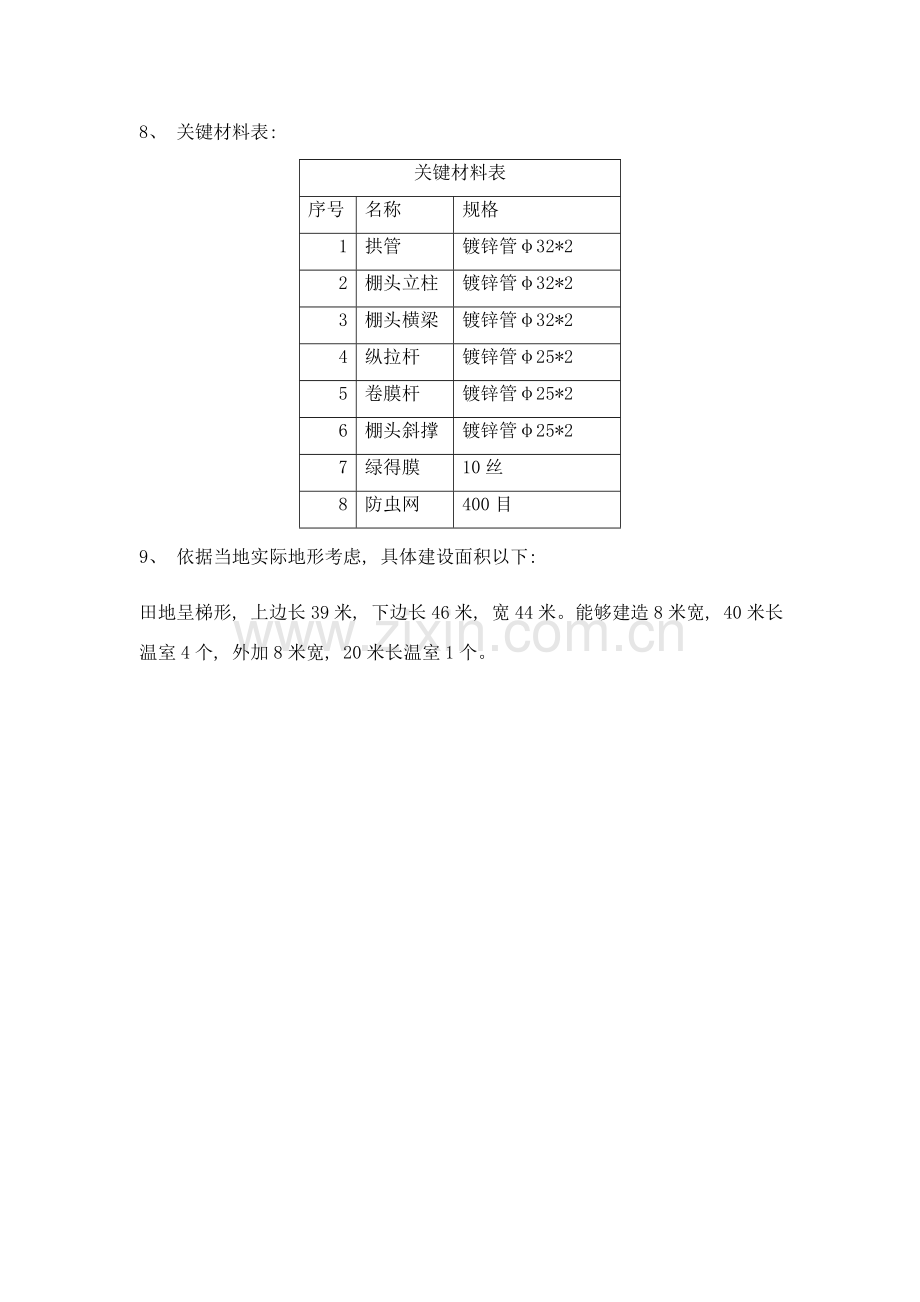

8、 关键材料表:
关键材料表
序号
名称
规格
1
拱管
镀锌管φ32*2
2
棚头立柱
镀锌管φ32*2
3
棚头横梁
镀锌管φ32*2
4
纵拉杆
镀锌管φ25*2
5
卷膜杆
镀锌管φ25*2
6
棚头斜撑
镀锌管φ25*2
7
绿得膜
10丝
8
防虫网
400目
9、 依据当地实际地形考虑, 具体建设面积以下:
田地呈梯形, 上边长39米, 下边长46米, 宽44米。能够建造8米宽, 40米长温室4个, 外加8米宽, 20米长温室1个。

10、 混泥土独立基础为1000*100*100mm, 底部四面加宽出50mm, 加宽高度为200mm。水泥柱预埋6分管, 厚度为2.2厚, 凸出水泥柱15cm, 用于连接拱杆。以下示意图:

11、 辅料五金: 关键是螺栓, 钻尾钉, 不锈钢焊丝等。
12、 配件: 关键是一寸拱管抱箍, 一寸钢丝卡, 一寸变六分钢丝卡等。
13、 门: 为“田”字门, 长宽为mm*mm, 关键有六分管焊接而成, 覆盖材料为10丝绿得膜薄膜。
