澳普IC卡电梯门禁方案.doc

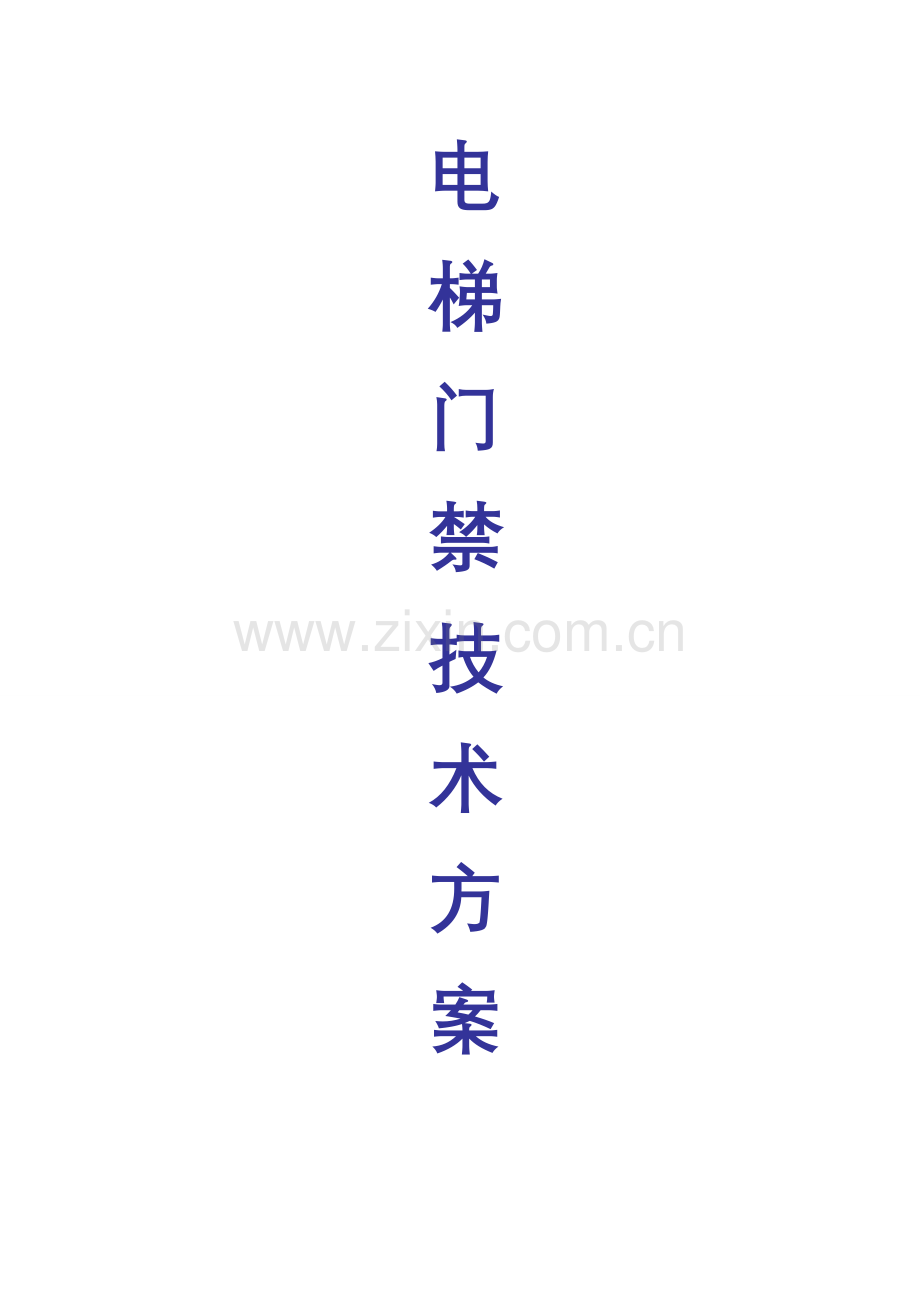

电梯门禁
技术方案

深圳澳普实业有限公司
2008年10月10日

目录

第一章 系统概述
一、门禁产品概述：
随着高科技的蓬勃发展，智能化管理已经走进了人们的生活。门禁，是一种以IC/ID卡作为信息载体，集信息管理、计算机控制和智能卡技术于一体的高科技产品，可以对进出加以控制，有选择的对要通过门的人员予以放行或者禁止。它具有授权、记录、查询、统计、防盗、报警等多种功能，具备极高的安防能力。
门禁系统为实施现代化的管理，提供了科学、高效、安全的手段，已普遍被采用。它在安全性，方便性，易管理性等方面都各有特长，门禁系统的应用领域也越来越广。在工厂、政府机关、智能大厦、智能小区、办公楼等地方都有广泛的应用，极大地提高了管理者的工作效率和管理区域内的安全程度。
目前，门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品的进度迅猛发展。之所以能在众多安防产品中脱颖而出，根本原因是因为门禁系统改变了以往安防产品如闭路监控，防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。
现代化的都市中高楼林立，电梯成为人们上上下下不可或缺的工具，免于人们上下奔波之苦。但是，你是不是有时候觉得还是不那么方便呢？比如你会担心人人都去按的电梯楼层按键是否会传染疾病；一些无关的人员乘坐电梯到各家推销发广告。某些智能电梯门禁产品虽然能够刷卡到达指定楼层，却无法访问其它楼层；可以限制无关人员的乘坐，却也限制了临时访客的乘坐，造成了使用上的不便。
针对客户的需求我们开发了最新款的电梯门禁。这款电梯门禁的型号为KN-3200，下面介绍此新款电梯门禁。

二、相对于传统门禁的优势：
1、快捷方便。通过授权的卡片在读卡器上刷卡，就可以到达指定楼层，使用方便。
2、随时调整权限。智能门禁可以任意调整其权限，随时了解使用情况，包括开门对象、地点、时间等，实现实时管理。
3、无法复制，安全性高。智能门禁系统中的卡片，不可能被复制，卡片丢失后可以及时挂失，此卡再不能开门，找到后可以解除挂失，此卡又可以继续使用。每次使用卡片开门，都可以自动记录，便于查询进出人员资料。
4一卡多用。除了门禁功能之外，还可以用于停车、考勤、消费等许多方面，做到一卡通用。减少投资，降低成本。
5功能强大。针对电梯用户量身定做，控制器高度集成，完全可以满足客户的需求。

三、总体设计标准和依据
※ 建筑智能化系统工程设计管理暂行规定》建设部1997
※《民用建筑电气设计规范》（JGJ／T16－92）建设部
※《智能建筑设计标准》（DBJ08－4－95）上海市建委1996
※《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997
※《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997
※《大楼通信综合布线系统》（UD／T926）邮电部1997
※《火灾自动报警系统设计规范》国家计委1988
※ 所有计算机硬件系统均符合下述标准：
电磁学规范：FCC Class B或CISPR22 ClassB
安全规范：UL Listed(美国)或EN60950（国际）
四、总体设计原则及目标
※ 稳定性：由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。
※ 实用性：门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平.
※ 先进性：工程的整体方案将保证具有明显的先进特征。考虑到电子、信息技术的迅速发展，本设计在技术上将适度超前，所采用的设备，产品和软件不仅成熟而且能代表当今世界的技术水平。
※ 合理性和经济性：在保证先进性，满足用户需求的同时，以提高工作效率，节省人力和各种资源为目标进行工程设计，充分考虑系统的实用、适用和效益，争取获得最大的投资回报率；
※ 结构化和可扩充性：系统的总体结构将是结构化和模块化的，具有很好的兼容性和可扩充性，既可使不同厂商的设备产品综合在一个系统中，又可使系统能在日后得以方便地扩充，并扩展其他系统厂商的设备产品；
※ 管理简单：全面综合优化、优选，强调以人为本，系统易学易用，实现现代管理。
※ 标准化：设计及其实施按照国家和地方的有关标准进行。选用的系统设备、产品和软件尽可能符合工业标准或主流；
第三章 方案简述

解决方案简述
针对客户的要求以及现场的情况，此方案中推荐使用我公司的新款电梯门禁系统，它具有功能强大，运行稳定。每个控制器可以控制一部30层电梯，支持8000个用户，可以很好的满足现场的需要。

本页需根据实际情况编写，针对实际情况为客户设计方案。
第四章 系统结构配置
管理电脑
打印机
通讯转换器
发卡器（选配）
255＃普通
门禁控制器
1＃电梯
控制器

2＃电梯
控制器

3＃
控制器

一、系统结构：

采用公司标准的RS485通信方式，整体结构类似控制器式门禁。采用继电器的方式直接控制楼层按键。
电梯门禁硬件部分分为三个部分：电梯控制部分、普通门禁部分、对讲联动部分（选配）。
系统主要设备组成：管理电脑、管理软件、通讯器、发卡器、电禁主控板、密码读卡器、住户访客电梯按钮（选配）等。
管理电脑：系统操作平台
管理软件：对数据及硬件进行管理
通讯卡：连接计算机与门禁硬件，进行联网和通讯
发卡器：在管理系统中发行卡片
门禁主控板：与管理电脑连接，负责对各个门禁部分的控制
密码读卡器：读取卡片信息，或刷卡并上传到主控板进行处理

二、功能说明
2.1电梯门禁基本功能
1、刷卡到达指定楼层。
在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开往指定楼层。此时，无卡用户按钮无效，限制非法乘坐电梯。当用户的管理费过期后刷卡无效系统会自动提示。

2、管理卡设置
根据管理需要可以设置一张管理卡可以到达任一楼层

3、与门禁统一管理
软件可以实现普通门禁与电梯门禁同时管理。电梯的一层和地下车辆层可以设置为公共层，对有地下车库的住户可以授权住户层和地下车库与住宅楼单元间之间的门禁权限（地下车库与住宅楼单元间之间安装一个单门门禁）。

4、住户互访功能
住户通过楼宇对讲，向被访户询问被访户的楼层密码。访户进入电梯后输入密码到达被访户楼层。(必须配合密码读卡器)
5、临时访客功能。
临时访客功能：针对临时访客发行，临时卡设置有效时间段、有效楼层、有效电梯，该持卡用户在授权范围内使用有效。当临时访客离开时，可以退卡，取消此临时卡的权限。
6、对讲（选配）：增加电梯呼梯控制板
临时访客可以通过安装在单元门口的楼宇对讲门口机与楼内居民通话，由楼内的居民按下楼宇对讲室内机的单元门开锁按钮和电梯允许停靠按钮，访客进入电梯后，对应这一楼层的按钮可以使用，而其他楼层的按钮则无法使用，这样，电梯只会停靠在其要到达的楼层上。
7、消防联动功能
当发生消防报警时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。

三、参数说明
1、主控板和电脑通讯接口：RS485
2、通讯距离：1200m
3、门禁读头与主控板通讯：维根
4、用户数量：8000
5、记录条数：20000
6、单板控制层数：30层(可扩展至120层)
7、最大电梯数量：255
8、支持卡类：、ID IC
9、电梯门禁控制方式：刷卡、密码、、电脑
10、控制电梯输出：继电器
11、读卡时间：小于0.2s
四、功能特点
1. 采用RS485方式通讯，最远距离可达1200m。
2. 用控制器与读卡器分离设计，安全性高。
3. 主控板与读卡器采用维根通讯方式。
4. 每天8个有效时间段。
5. 支持用户数量8000，并可升级。
6. 刷卡记录20000。
7. 多种卡类，管理卡、保安卡、用户卡、巡更卡。
8. 块板控制30层楼，接扩展板最多控制120层。
9. 互访功能。
10. 对讲门禁联网功能。
电梯与楼宇对讲联动(一楼开放式)工作流程图:如下 电梯与楼宇对讲联动(定时)工作流程图:如下

电梯系统布线图
受电梯干扰和布线的局限性,建议多台电梯门禁控制器联网时使用485集线器.

电梯与轿箱楼层按层接线图:

一、标准硬件图片
电梯主控制板

主板接线图:

铁箱

电源:12V3A开关电源
u 输入电压：190~260VAC 50 / 60 Hz
u 输出电流：3A
u 输出电压：12VDC
u 输出功率：60W
u 输入保险丝规格： 3.0 A / 250VAC
u LED灯指示工作状态
u 输出短路保护 过载保护 过流保护浪涌保护
u 产品尺寸：88mm（长）*70mm（宽 ）*38mm（厚）
u 产品重量：0.25Kg

防水读卡器(ID,IC)
u 工作模式：韦根26/34
u 打卡间隔：＜0.5秒　
u 读卡类型：ID卡　　
工作温度：-25℃-75℃
u 内置天线：有　　　　　
u 内置喇叭：蜂鸣器　　
u 工作电流：70mA （直12V）
u 通讯距离：100米　　　　 　
u 传送方式：实时　　　　　 　
u 读卡速度：＜0.2秒
u 感应距离：7-15CM
u 读卡频率：125KHz,13.56MHz
u 工作湿度：10-90%
u 内置LED：有双色LED
u 支持卡片：uem4100兼容格式ID卡
u 工作电压：DC5-15V
u 联网方式：Wiegand 26bits/34bits标准格式数据输出
u 外壳材料：PVC及喷塑、内部灌黑色树脂胶（可有效防水）

4路485集线器

　◆接口兼容EIA/TIA RS232C和RS485标准
　◆通信方式为半双工方式
　◆分主控端和被控端，主控端提供RS232和RS485两种接口形式，被控端为4个RS485接口
　◆主控与被控两端可以进行数据通信，被控端4个485接口之间不能进行数据通信
　◆主控端与被控端之间为光电隔离，有效保护主设备
◆通信方式 半双工
　◆接口形式 主被控端均为10孔接线柱
　◆传输距离 1200m
　◆最高速率 300～115200bps
　◆支持点数 32个标准负载设备
　◆故障保护 无
　◆电源供电 外部9～24直流供电
　◆电源隔离 瞬态7000V电压隔离
　◆功 率 <0.8W
　◆流控方式 自动流控
　◆光电隔离 2500V连续电压隔离
　◆通信延时 <2ms
　◆使用温度 －20℃～+70℃
　◆使用湿度 5%～95%

485转换器

◆转换模式：将RS-232数据转换为RS485
◆EIA标 准： 支持/半双工RS485
◆485端带有防雷保护功能
◆信 号：485：A、B、GND
◆传输速率：2.4kbps-57.6kbps
◆传输距离：0-1.2km
◆电 源：标准配置DC9V 250mA电源
◆异步工作，点对点或多点
◆直接插在串口上使用

第 20 页 共 20 页
