混凝土工程裂缝成因及预防的分析.doc

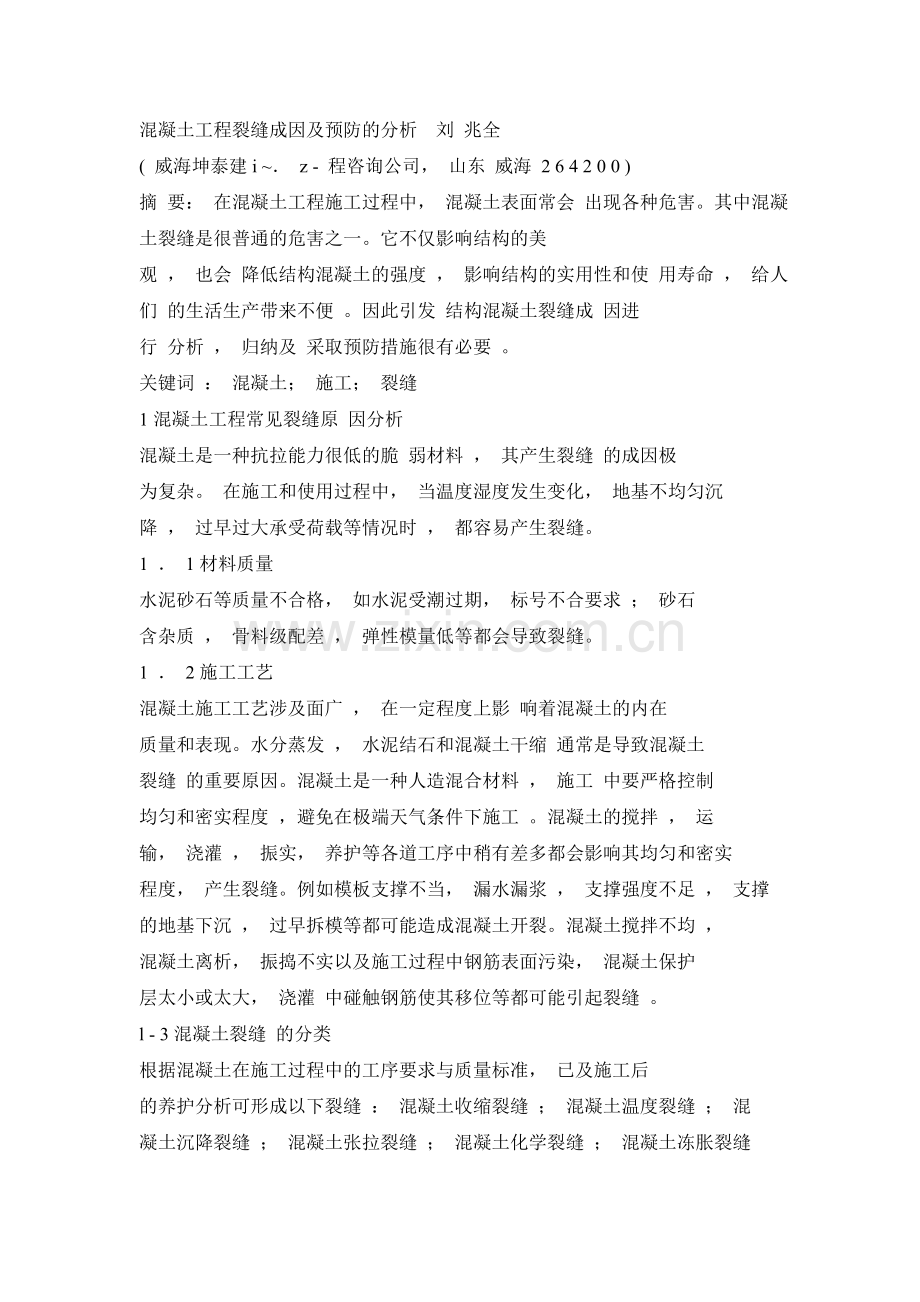

混凝土工程裂缝成因及预防的分析 刘 兆全
( 威海坤泰建i ~． z - 程咨询公司， 山东 威海 2 6 4 2 0 0 )
摘 要： 在混凝土工程施工过程中， 混凝土表面常会 出现各种危害。其中混凝土裂缝是很普通的危害之一。它不仅影响结构的美
观 ， 也会 降低结构混凝土的强度 ， 影响结构的实用性和使 用寿命 ， 给人们 的生活生产带来不便 。因此引发 结构混凝土裂缝成 因进
行 分析 ， 归纳及 采取预防措施很有必要 。
关键词 ： 混凝土； 施工； 裂缝
1混凝土工程常见裂缝原 因分析
混凝土是一种抗拉能力很低的脆 弱材料 ， 其产生裂缝 的成因极
为复杂。 在施工和使用过程中， 当温度湿度发生变化， 地基不均匀沉
降 ， 过早过大承受荷载等情况时 ， 都容易产生裂缝。
1 ． 1材料质量
水泥砂石等质量不合格， 如水泥受潮过期， 标号不合要求 ； 砂石
含杂质 ， 骨料级配差 ， 弹性模量低等都会导致裂缝。
1 ． 2施工工艺
混凝土施工工艺涉及面广 ， 在一定程度上影 响着混凝土的内在
质量和表现。水分蒸发 ， 水泥结石和混凝土干缩 通常是导致混凝土
裂缝 的重要原因。混凝土是一种人造混合材料 ， 施工 中要严格控制
均匀和密实程度 ，避免在极端天气条件下施工 。混凝土的搅拌 ， 运
输， 浇灌 ， 振实， 养护等各道工序中稍有差多都会影响其均匀和密实
程度， 产生裂缝。例如模板支撑不当， 漏水漏浆 ， 支撑强度不足 ， 支撑
的地基下沉 ， 过早拆模等都可能造成混凝土开裂。混凝土搅拌不均 ，
混凝土离析， 振捣不实以及施工过程中钢筋表面污染， 混凝土保护
层太小或太大， 浇灌 中碰触钢筋使其移位等都可能引起裂缝 。
l - 3混凝土裂缝 的分类
根据混凝土在施工过程中的工序要求与质量标准， 已及施工后
的养护分析可形成以下裂缝 ： 混凝土收缩裂缝 ； 混凝土温度裂缝 ； 混
凝土沉降裂缝 ； 混凝土张拉裂缝 ； 混凝土化学裂缝 ； 混凝土冻胀裂缝

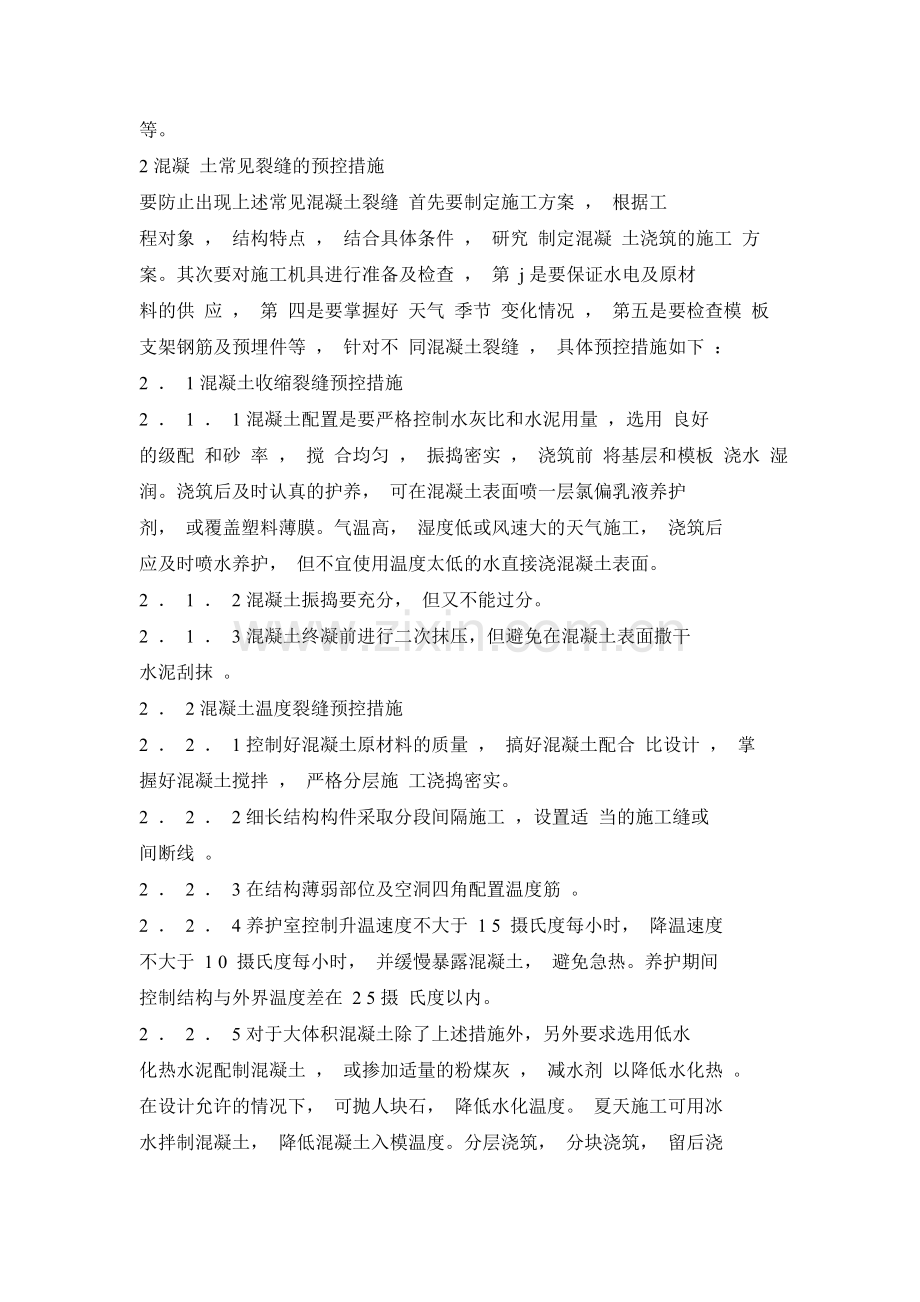

等。
2混凝 土常见裂缝的预控措施
要防止出现上述常见混凝土裂缝 首先要制定施工方案 ， 根据工
程对象 ， 结构特点 ， 结合具体条件 ， 研究 制定混凝 土浇筑的施工 方
案。其次要对施工机具进行准备及检查 ， 第 j是要保证水电及原材
料的供 应 ， 第 四是要掌握好 天气 季节 变化情况 ， 第五是要检查模 板
支架钢筋及预埋件等 ， 针对不 同混凝土裂缝 ， 具体预控措施如下 ：
2 ． 1混凝土收缩裂缝预控措施
2 ． 1 ． 1混凝土配置是要严格控制水灰比和水泥用量 ，选用 良好
的级配 和砂 率 ， 搅 合均匀 ， 振捣密实 ， 浇筑前 将基层和模板 浇水 湿
润。浇筑后及时认真的护养， 可在混凝土表面喷一层氯偏乳液养护
剂， 或覆盖塑料薄膜。气温高， 湿度低或风速大的天气施工， 浇筑后
应及时喷水养护， 但不宜使用温度太低的水直接浇混凝土表面。
2 ． 1 ． 2混凝土振捣要充分， 但又不能过分。
2 ． 1 ． 3混凝土终凝前进行二次抹压，但避免在混凝土表面撒干
水泥刮抹 。
2 ． 2混凝土温度裂缝预控措施
2 ． 2 ． 1控制好混凝土原材料的质量 ， 搞好混凝土配合 比设计 ， 掌
握好混凝土搅拌 ， 严格分层施 工浇捣密实。
2 ． 2 ． 2细长结构构件采取分段间隔施工 ，设置适 当的施工缝或
间断线 。
2 ． 2 ． 3在结构薄弱部位及空洞四角配置温度筋 。
2 ． 2 ． 4养护室控制升温速度不大于 1 5 摄氏度每小时， 降温速度
不大于 1 0 摄氏度每小时， 并缓慢暴露混凝土， 避免急热。养护期间
控制结构与外界温度差在 2 5摄 氏度以内。
2 ． 2 ． 5对于大体积混凝土除了上述措施外，另外要求选用低水
化热水泥配制混凝土 ， 或掺加适量的粉煤灰 ， 减水剂 以降低水化热 。
在设计允许的情况下， 可抛人块石， 降低水化温度。 夏天施工可用冰
水拌制混凝土， 降低混凝土入模温度。分层浇筑， 分块浇筑， 留后浇
带。
3混凝 土沉降裂缝 预防措施
3 ． 1对软土地 基填土地基必须充分 的夯实加 固。
3 ． 2摸板及其支撑应有足够 的强度 和刚度 ， 并使地基受力均匀 。
按规定时间拆模 。
3 _ 3结构相差很大部分间应设置沉 降缝。
4混凝 土张拉裂缝预控措施
4 ． 1控制混凝土配合 比及 ( 下转 1 7 6页 )
( 上接 1 7 5页 ) 搅拌 ， 加强混凝土振捣
4 ． 2预应力筋张拉和放松时，混凝土强度必须达到规定值。张
拉预应力准确 ， 放松预应筋缓慢。
4 - 3施加预应力的钢筋端部 的混凝土 中应放置钢筋网片。
5混凝土化学裂缝预控措施
5 ． 1控制掺加氯化物量 ， 并在掺加氯化物 同时掺加适量 的阻锈
剂 ， 海砂作细骨料时 ， 其氯化物含量应控制在砂重的 0 ． 1 ％以内。避
免用 海水拌混凝土 ，适 当增厚混凝土保护层或对钢筋 图防腐剂涂
料。提高混凝土密实度 ， 降低渗透率 。
5 ． 2采用含铝酸三钙少的水泥或掺加火 山灰掺料 。避免采用含
硫酸盐或镁盐的水拌制混凝土。
5 - 3防止采用含活性氧化硅骨料配制 混凝土 ， 采用低碱性水泥和掺火 山灰的水泥置混凝土。
5 ． 4游离氧化钙多的水泥配置混凝土 ， 若要用必须经行处理 。
6混凝土冻胀裂缝预控措施
6 ． 1冬季施工的混凝土， 应采用普通水泥， 低水灰比， 并掺加适
量早强剂。对混凝土采用蓄热保温或加热养护， 直到达到4 0 ％的设
计强度 。
6 ． 2避免在冬季进行孔道灌浆，必要时应掺加早强型防冻减少
剂， 或掺加气剂。灌浆后进行加热养护， 直到达到规定的强度。
总之 ， 加强混凝 土常见裂缝的分析与控制 ， 不仅能保证结构混
凝 土的强度 ， 促使结构美观化 ， 更能保证建筑物结构 的使用性能和
寿命 ， 创建和谐 ， 安全， 文明的生产生活空间 。
