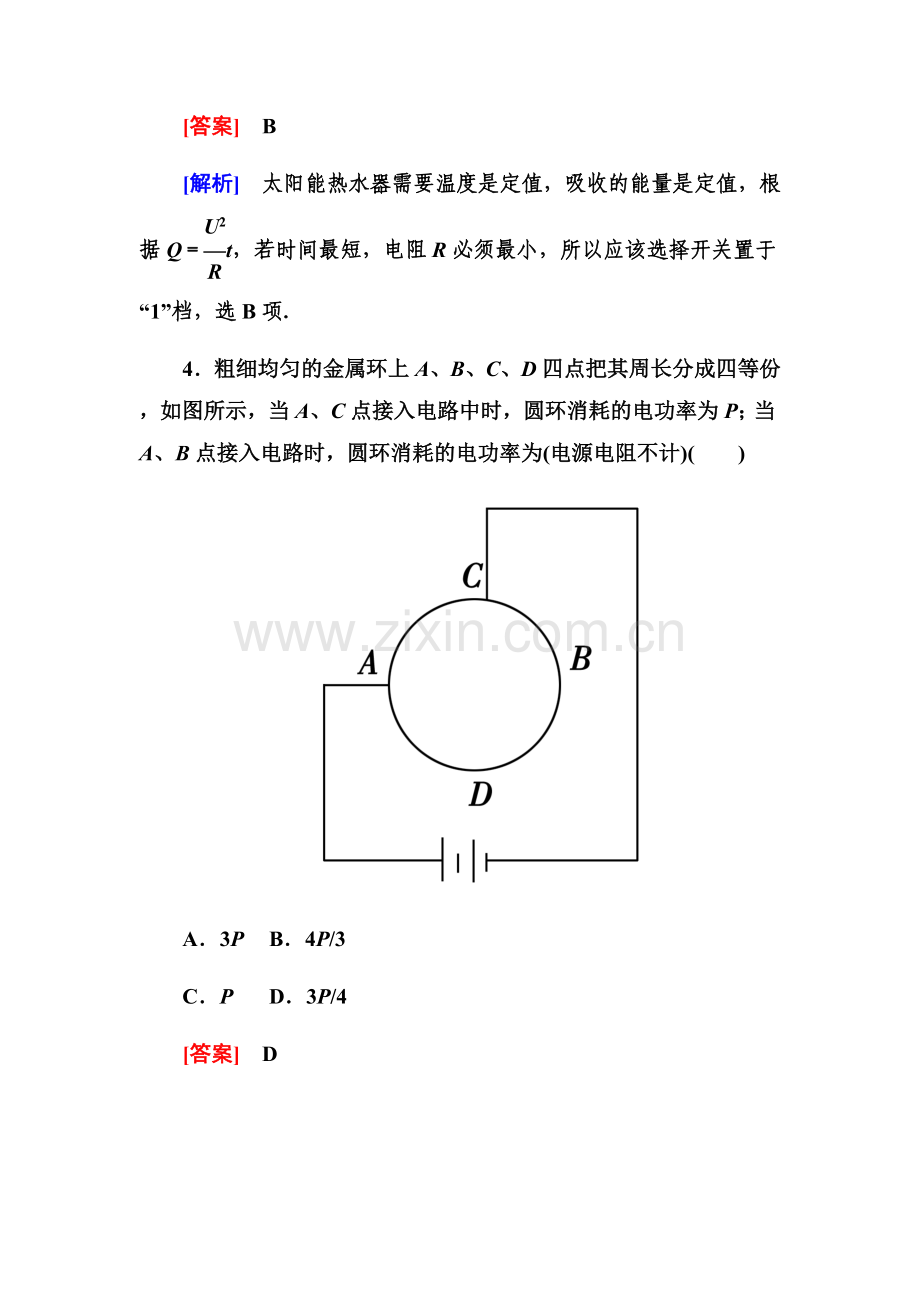

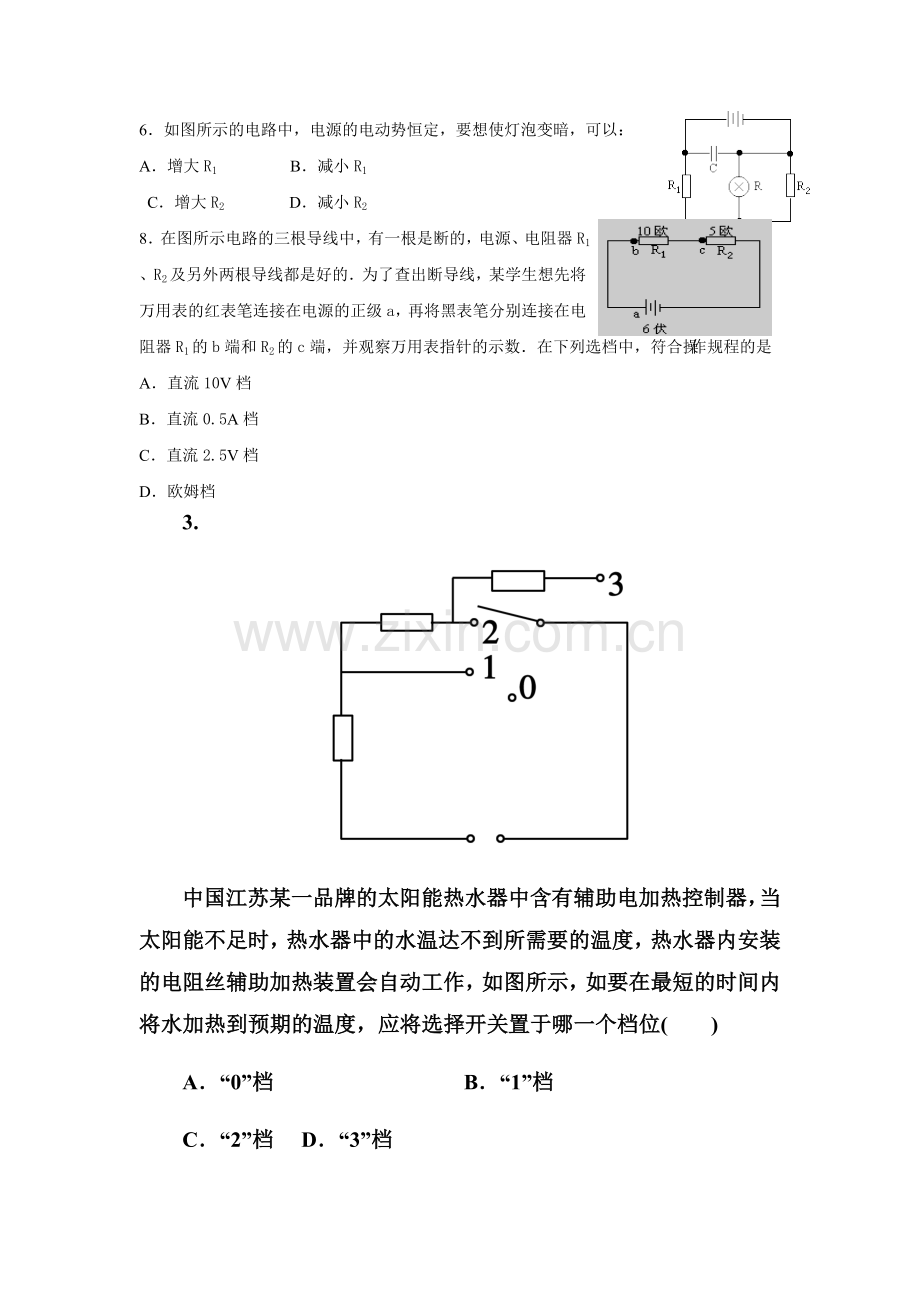

6.如图所示的电路中,电源的电动势恒定,要想使灯泡变暗,可以: A.增大R1 B.减小R1 C.增大R2 D.减小R2 8.在图所示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的.为了查出断导线,某学生想先将万用表的红表笔连接在电源的正级a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观察万用表指针的示数.在下列选档中,符合操作规程的是 A.直流10V档 B.直流0.5A档 C.直流2.5V档 D.欧姆档 3. 中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器,当太阳能不足时,热水器中的水温达不到所需要的温度,热水器内安装的电阻丝辅助加热装置会自动工作,如图所示,如要在最短的时间内将水加热到预期的温度,应将选择开关置于哪一个档位(  ) A.“0”档         B.“1”档 C.“2”档 D.“3”档 [答案] B [解析] 太阳能热水器需要温度是定值,吸收的能量是定值,根据Q=t,若时间最短,电阻R必须最小,所以应该选择开关置于“1”档,选B项. 4.粗细均匀的金属环上A、B、C、D四点把其周长分成四等份,如图所示,当A、C点接入电路中时,圆环消耗的电功率为P;当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)(  ) A.3P B.4P/3 C.P D.3P/4 [答案] D [解析] 设金属环的总电阻为4R,则A、C接入电路中时,金属环的总电阻为,圆环消耗的电功率为P==,当A、B点接入电路中时,则并联的电阻为R,则功率P1==P,D正确. 5.(2012·北京朝阳区模拟)电动势为E、内阻为r的电源,与定值电阻R1,R2,R3连接成如图所示的电路.当开关S闭合时(  ) A.电压表和电流表的示数均减小 B.电压表和电流表的示数均增大 C.电压表的示数减小,电流表的示数增大 D.电压表的示数增大,电流表的示数减小 [答案] A [解析] 由题图知,电阻R2与R3并联,闭合开关S时,R2接入电路,故电路总电阻变小,电流变大,内电压变大,外电压变小,电压表示数变小,又因为电流变大,电阻R1分压变大,并联部分分压变小,故通过R3的电流变小,电流表示数变小,故A正确. 体型酒精气体传感器,酒精气体传感器的电阻随酒精气体浓度的变化而变化.在如图所示的电路中,R和R0为定值电阻,不同的酒精气体浓度对应着传感器的不同电阻,因此,显示仪表读数的指针与酒精气体浓度有了对应关系.如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比,那么,电压表示数U与酒精气体浓度c之间的对应关系正确的是(  ) A.U越大,表示r′越大c越大,c与U成正比 B.U越小,表示r′越小c越大,但是c与U成正比 C.U越小,表示c越小,c与U成反比 D.U越大,表示c越小,但是c与U不成正比 [答案] D [解析] 根据闭合电路的欧姆定律可得U=,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比,=kc,两式联立得U=,故可得D项正确. 7.(2012·哈尔滨模拟) 如图所示,闭合开关S后,在滑动触头P由a端滑向b端过程中,下列表述正确的是(  ) A.路端电压变大 B.电流表的示数变大 C.电阻R2消耗的功率变大 D.电阻R1上的电流变小 [答案] C [解析] 滑动触头向b端滑动过程中,滑动变阻器连入电路的电阻变小,则整个电路中电阻减小,根据闭合电路欧姆定律可知干路上电流I变大,电源内阻分得的电压增大,路端电压U变小,选项A错误;由I3=可知电流表示数减小,选项B错误;根据I2=I-I3可知I2变大,则电阻R2消耗功率变大,选项C正确,D错误. 8.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示,图中U为路端电压,I为干路电流,a、b为图线上的两点,相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(  ) A.、 B.、 C.、 D.、 [答案] D [解析] 本题考查电路的U-I图象以及电源的效率,解决本题的关键是抓住图象的物理意义.由U-I图象可知,若电源的电动势为6U0,则a、b两点处对应的路端电压分别为4U0、2U0,电源的效率η==,所以ηa==,ηb==. 9.(2012·乌鲁木齐模拟) 如图所示电路,电源内阻不可忽略,R0为定值电阻,开关S闭合后,滑动变阻器滑片P置于滑动变阻器的中点时,电压表示数为8V,当滑片从中点向b端移动距离s后,电压表示数变为6V;滑片从中点向a端移动距离s后,电压表示数为(  ) A.9V B.10V C.11V D.12V [答案] D [解析] 设电源电动势为E,内阻为r,滑动变阻器的总电阻为R,长度为s的电阻为R′,由闭合电路的欧姆定律可得:U1=×R0;U2=×R0,联立两式可解得:R′=(r+R0+R),滑片从中点向a端移动距离s后由:U=×R0,联立解得U=12V,D选项正确. 10.(2012·济南模拟)如图所示的电路中,电源内阻不可忽略,若调整可变电阻R的阻值,可使电压表的示数减小ΔU(电压表为理想电表),在这个过程中(  ) A.通过R1的电流减小,减少量一定等于ΔU/R1 B.R2两端的电压增加,增加量一定等于ΔU C.路端电压减小,减少量一定等于ΔU D.通过R2的电流增加,但增加量一定小于ΔU/R2 [答案] AD [解析] 电压表的示数减小ΔU,由部分电路的欧姆定律,通过R1的电流减小,减小量一定等于ΔU/R1,A项正确;根据闭合电路的欧姆定律,电压表的示数减小,说明总电阻减小,总电流增加,电源内阻和R2消耗的总电压增加ΔU,R2两端的电压增加,增加量一定小于Δ U,B项错误,D项正确;路端电压增加,增加量一定小于ΔU, 3.在如图所示的电路中,闭合开关S后,L1、L2两灯泡都正常发光,后来由于某种故障使L2突然变亮,电压表读数减小,由此推断,该故障可能是( ) A.L1灯丝烧断 B.电阻R2断路 C.电阻R2短路 D.电容器被击穿短路 【答案】B 【解析】若L1灯丝烧断,则总电阻增大,总电流减小,路端电压增大,因此电压表示数变大,选项A错误;若R2断路,则总电阻增大,电压表读数增大,总电流减小,L1与R1并联部分两端的电压减小,故L2两端的电压增大,L2变亮,选项B错误;若电阻R2短路,则通过L2的电流为零,L2不亮,选项C错误;若电容器被击穿短路,则电路总电阻减小,路端电压减小,总电流增大,L2变亮,选项D正确。 11.如图所示的电路,电源的电动势和内电阻恒定,R1、R2为定值电阻,R3为滑动变阻器,当滑动触头向下滑动时(  ) A.R1的功率将增大 B.R2的功率将增大 C.电源的总功率将减小 D.电源的效率将减小 【答案】AC 【解析】由题可知当当滑动触头向下滑动时,接入电阻的R3阻值变大,故电路中总电阻变大,根据闭合电路欧姆定律可知,干路总电流I减小,内电压U内减小,外电源U外增大,即电阻R1两端电压增大,故电阻R1的功率增大,故选项A正确;由上面分析可知,通过电阻R1的电流I1增大,由于干路总电流I减小,故通过电阻R2的电流I2减小,故电阻R2的功率减小,故选项B错误;由于干路总电流I减小,则电源的总功率P=EI减小,故选项C正确;电源的效率为:η=U外IEI×100%,由于外电源U外增大,故电源的效率将增大,故选项D错误。 7.如图所示,C为两极板水平放置的平行板电容器。闭合开关S,当滑动变阻器R1、R2的滑片处于各自的中点位置时,悬在电容器C两极板间的带电尘埃P恰好处于静止状态。要使尘埃P向下加速运动,下列方法中可行的是(  ) A.把R2的滑片向左移动 B.把R2的滑片向右移动 C.把R1的滑片向左移动 D.把开关S断开 【答案】A 【解析】要使尘埃向下加速运动,必须减小静电力,即减小板间电压。由于滑动变阻器R1处于断路,调节R1不会有效果,C错;电容器两板间电压等于滑动变阻器R2滑片左边部分的电压,因此要把R2的滑片向左移动,A对、B错;断开开关S时,电容器的电压等于电源的电动势,板间电压会增大,D错。 14.(8分)在做“练习使用多用电表” 的实验中 (1)关于多用电表使用的一些要求,以下说法正确的是: A.测量电阻时,每次更换倍率后,都应进行欧姆调零 B.测量电压时,每次更换量程后,都应进行机械调零 C.测量未知电阻时,应先选用倍率最大的挡位测量 D.测量未知电压时,应先选用量程最大的挡位测量 (2)为了解一个“220 V 100 W”白炽灯的电阻大小,可以用电阻挡进行测量,现将多用电表打到“×10”挡,发现指针偏转太大,为了较准确地进行测量,应换到______挡,如果换挡后经必要步骤,正确测量得到表盘的示数如图所示,则该白炽灯的阻值是_________Ω。 【答案】(1)AD (2)×1 60 (3)基本没问题 严重错误 【解析】(1)在测量电阻时,更换倍率后,欧姆表的内部电阻发生了变化,欧姆档的零刻度在最右边,也就是电流满偏,所以必须重新进行调零,故A正确;在测量电压时,根据电流表的原理,电流的零刻度在左边,更换量程后不需要调零,故B错误;在测量未知电阻时,若先选择倍率最大挡进行试测,当被测电阻较小时,电流有可能过大,所以应从倍率较小的挡进行测试,若指针偏角过小,再换用倍率较大的挡,故C错误;在测量未知电压时,为了电压表的安全,必须先选择电压最大量程进行试测,若指针偏角过小,在换用较小的量程进行测量,故D正确。 (2)发现指针偏转太大,说明电阻很小,为了较准确地进行测量,换用倍率较小的挡,即应换到×1挡,由图可知其读数为60×1Ω=60Ω; 11.(4分)(2012·北京海淀模拟) 多用电表是实验室和生产实际中常用的测量仪器.使用多用电表测某段导体的电阻. (1)主要的操作过程分以下三个步骤,请填写第②步操作. ①将红、黑表笔分别插入多用电表的“+”“-”插孔;选择电阻挡“×10”; ②_____________________________________________________ ___________________________________________________________________________________________________________________; ③把红、黑表笔分别与导体的两端相接,读取导体的电阻. (2)采用上述的操作步骤后,多用电表的示数如图所示.则该段导体的电阻测量值为________Ω. [答案] (1)②将红、黑表笔短接,调整调零旋钮调零 (2)80 [解析] (1)②选挡之后要进行欧姆调零.(2)电阻测量值为8×10Ω=80Ω. 13.(8分)(2012·南通模拟)在描绘小灯泡伏安特性曲线的实验中,提供的实验器材有: A.小灯泡(额定电压为12V,额定电流约0.5A) B.直流电流表A(0~0.6A,内阻约0.8Ω) C.直流电压表V1(0~3V,内阻约5kΩ) D.直流电压表V2(0~15V,内阻约15kΩ) E.滑动变阻器R1(0~5Ω,2A) F.滑动变阻器R2(0~20Ω,2A) G.电源(12V,内阻不计) H.开关S及导线若干. 某同学设计了实验测量电路,通过改变变阻器的滑片位置,使电表读数从零开始变化,记录多组电压表的读数U和电流表的读数I. (1)实验中电压表应选用________(填“V1”或“V2”),滑动变阻器应选用________(填“R1”或“R2”); (2)在图甲虚线框内画出实验电路图; 甲 (3)该同学在实验中测出8组对应的数据(见下表): 次数 1 2 3 4 5 6 7 8 I/A 0 0.12 0.22 0.30 0.38 0.45 0.47 0.50 U/V 0 1.2 2.4 3.6 6.0 8.4 9.6 12.0  请在图乙坐标中,描点作出U-I图线.由图象可知,灯泡的功率增大时,其电阻________(填“增大”“减小”或“不变”). [答案] (1)V2 R2 (2)如图甲所示(电路图中只要有错不得分) (3)如图乙所示  增大 [解析] (1)灯泡的额定功率为12W,则电压表应选用15V的电压表V2,灯泡正常工作的电阻为24Ω,滑动变阻器要采用分压式接法,若采用R1,则电路中的电流超过2A,所以选用R2. (2)因灯泡的电阻较小,电流表应采用外接法;滑动变阻器采用分压式接法. (3)依据拟合出的U-I图象,图象上的点与坐标原点的连线的斜率逐渐增大,故电阻变大. 9.(8分)在“测定电池的电动势和内阻”的实验中,已连接好部分实验电路.     甲         乙 图7 (1)按图7甲所示的实验电路,把图乙中剩余的电路连接起来. (2)在图乙的电路中,为避免烧坏电表,闭合开关前,滑动变阻器的滑片应置于________端(选填“A”或“B”). (3)如图8是根据实验数据作出的U-I图象,由图可知,电源的电动势E=________V,内阻r=________Ω. 图8 【解析】 (1)电路连接如图所示. (2)闭合开关前,滑动变阻器接入电路中的阻值应该最大,故滑片应置于B端. (3)由题图图象可知,电源电动势为1.5 V,内阻r= Ω=1.0 Ω. 【答案】 (1)见解析图 (2)B (3)1.5 1.0 1.【2018年重庆一中高二上学期期中】(1)图1螺旋测微器读数为__________mm,图2游标卡尺读数为__________mm。 (2)选择电流表的量程为0.6 A,则图3中电流表的读数为____ A。 1.【答案】(1)0.900 14.50 (2)0.35 1.【2018年大连市一〇三中学高二上学期期中】用多用表测电阻时: (1)在某次测量中,实验操作正确,选择开关的位置如上图所示,表头刻度和指针位置如上图所示,则被测电阻的阻值为___________Ω; (2)若继续用该表测量另一阻值约为2.0×104 Ω的电阻,则应将选择开关旋至倍率为__________挡,并在测量电阻前先进行__________操作; (3)测量结束后,应将选择开关旋至__________挡。 1.【答案】(1)1300 (2)×1 k 调零 (3)交流电压最大档或者“OFF”挡 【解析】(1)被测电阻的阻值为:13×100Ω=1300Ω;(2)若继续用该表测量另一阻值约为2.0×104Ω的电阻,则应将选择开关旋至倍率为“×1k”挡,并在测量电阻前先进行调零操作;(3)测量结束后,应将选择开关旋至交流电压最大档或者“OFF”挡。 4.【2018年沧州市七县高二上学期期中联考】如图所示为某同学组装完成的简易多用电表的电路图。图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头Ⓖ的满偏电流为250 μA,内阻为480 Ω。虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆×100 Ω挡。 (1)图中的B端与________(选填“红”或“黑”)色表笔相连接。 (2)关于R6的使用,下列说法正确的是________(填正确答案标号)。 A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置 B.使用电压挡时,调整R6使电表指针尽可能指在表盘左端电压为“0”位置 C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置 D.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置 (3)换挡开关接1时,对应的挡位是________,换挡开关接3时,对应的挡位是__________。 A.直流电压1 V挡 B.直流电压5 V挡 C.直流电流1 mA挡 D.直流电流2.5 mA挡 E.欧姆×100 Ω挡 (4)某次测量时该多用电表指针位置如图所示,若此时B端是与“1”相连的,则多用电表读数为________(结果保留3位有效数字);若此时B端是与“3”相连的,则读数为________。 4.【答案】(1)红 (2)D (3)D E (4)1.47(1.45~1.48) 1100 【解析】(1)根据欧姆表的内部结构可知,黑表笔接内部电源的正极,红表笔接内部电源的负极,故B端与红表笔相连.(2)R6是欧姆调零电阻,不能进行机械调零,只在欧姆表中使用,在使用电流挡时不需要进行调节,D选项正确,A、B、C选项错误.(3)分析可知,接1时测量电流,直流电流挡分为1 mA和2.5 mA两挡,根据电表改装原理可知,当接1时,并联电阻较小,为电流2.5 mA挡,D选项正确;换挡开关接3时,电路中接入电源,此时多用电表作为欧姆表使用,测电阻,E选项正确.(4)与1连接,电流表的量程为2.5mA,分度值为0.05mA,读数为1.47mA.选择开关接3时为欧姆挡×100Ω挡,读数为11×100Ω=1100Ω. 14.(10分)如图所示,已知电源电动势E=20V,内阻r=1Ω,当接入固定电阻R=4Ω时,电路中标有“3V,6W”的灯泡L和内阻RD=0.5Ω的小型直流电动机D都恰能正常工作.试求: (1)电路中的电流大小; (2)电动机的额定电压; (3)电动机的输出功率. [答案] (1)2A (2)27V (3)12W [解析] (1)灯泡L正常发光,电路中的电流为I=PL/UL=6/3A=2A (2)由闭合电路欧姆定律可求得,电动机的额定电压为 UD=E-I(r+R)-UL=20V-2×(1 +4)V-3V=7V (3)电动机的总功率为P总=IUD=2×7W=14W 电动机的热功率为P热=I2RD=22×0.5W=2W 所以电动机的输出功率为P出=P总-P热=14W-2W=12W 16.(11分) 如图所示的电路中,电路消耗的总功率为40W,电阻R1为4Ω,R2为6Ω,电源内阻r为0.6Ω,电源的效率为94%,求: (1)a、b两点间的电压; (2)电源的电动势. [答案] (1)4.8V (2)20V [解析] (1)电流是联系内、外电路的桥梁,是求解闭合电路的关键,而电源的内电路部分为求解该题的突破口. 电源内部的热功率P内=I2r 又P内=P总(1-η) 故I==2A 由于R1、R2并联,所以Uab=I=4.8V (2)由P总=IE得E==20V 16.(8分)如图所示,变阻器R2的最大电阻是10 Ω,R3=5 Ω,电源的内电阻r=1 Ω,当开关S闭合,变阻器的滑片在中点位置时,电源的总功率为16 W,电源的输出功率为12 W。此时电灯R1正常发光。 (1)电灯阻值R1是多少?(设R1阻值恒定不变) (2)当开关S断开时,要使电灯正常工作,应使变阻器的电阻变为多少? 【解析】(1)当开关S闭合时,由P总-P出=I2r 得:I=P总-P出r=16-121A=2A 由P总=EI,得:E=P总I=162V=8V 路端电压:U=E-Ir=8V-2×1V=6V 通过R3的电流为:I3=UR3=65A=1.2A,通过灯泡的电流为:I2=I-I3=2A-1.2A=0.8A 电灯R1的阻值为:R1=U-I2R2I2=6-0.8×50.8Ω=2.5Ω; (2)当开关S断开时,灯泡正常发光,灯泡的电流仍为:I2=0.8A 则变阻器R2的阻值为:R2'=EI2-R1-r=80.8Ω-2.5Ω-1Ω=6.5Ω。 17.(8分)如图所示为一玩具起重机的电路示意图.电源电动势为6 V,内阻为0.5 Ω,电阻R=2.5 Ω,当电动机以0.5 m/s的速度匀速提升一质量为0.32 kg的物体时(不计一切摩擦阻力,取g=10 m/s2),标有“3 V 0.6 W”的灯泡恰好正常发光,求电动机的内阻。 【解析】电动机输出功率P出=mgv=0.32×10×0.5W=1.6W 灯泡中电流IL=P额U额=0.63A=0.2A 干路电流I=E-U额r+R=6-32.5+0.5A=1A 电动机中电流IM=I-IL=1A-0.2A=0.8A 电动机的功率P=U额IM=IM2RM+P出 计算得RM=U额IM-P出IM2=3×0.8-1.60.82Ω=1.25Ω。 17.(12分)在如图所示的电路中,R1=2 Ω,R2=R3=4 Ω,当开关S接a时,R2上消耗的电功率为4 W,当开关S接b时,电压表示数为4.5 V,试求: (1)开关S接a时,通过电源的电流和电源两端的电压; (2)电源的电动势和内阻; (3)当开关S接c时,通过R2的电流. 【解析】(1)S接a时,R1被短路,外电阻为R2,根据电功率公式可得 通过电源的电流I1== A=1 A. 电源两端电压U1=I1R2=4 V. (2)S接a时,有E=U1+I1r=4+r. S接b时,R1和R2串联,R外=R1+R2=6 Ω, 通过电源的电流I2==0.75 A, 则E=U2+I2r=4.5+0.75r. 联立可得E=6 V,r=2 Ω. (3)当S接c时,R总=R1+r+R23=6 Ω, 总电流I3==1 A, 通过R2的电流I′=I3=0.5 A.
