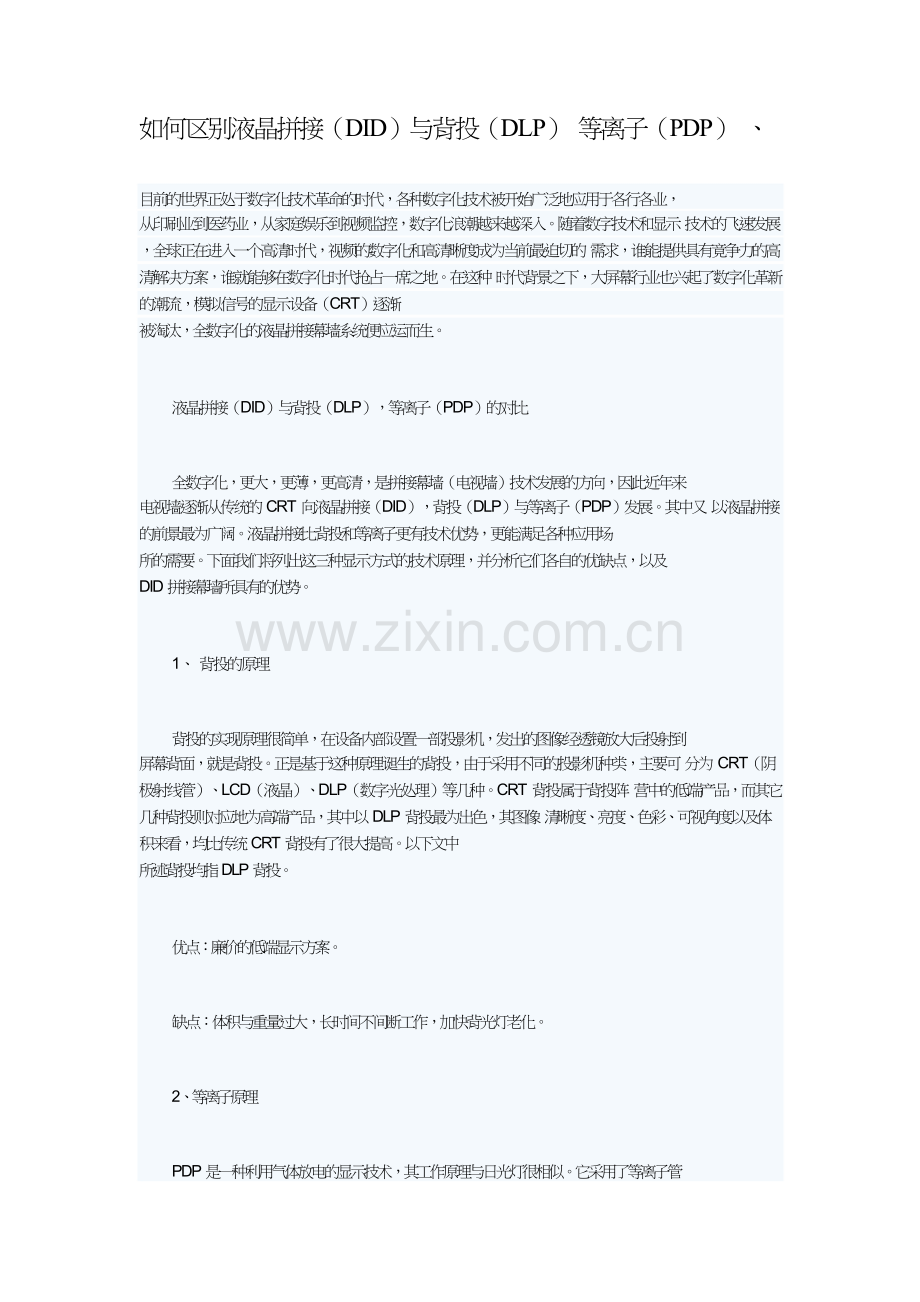

如何区别液晶拼接DID与背投DLP、等离子PDP.doc

如何区别液晶拼接（DID）与背投（DLP） 等离子（PDP） 、

目前的世界正处于数字化技术革命的时代，各种数字化技术被开始广泛地应用于各行各业，
从印刷业到医药业，从家庭娱乐到视频监控，数字化浪潮越来越深入。随着数字技术和显示 技术的飞速发展，全球正在进入一个高清时代，视频的数字化和高清晰度成为当前最迫切的 需求，谁能提供具有竟争力的高清解决方案，谁就能够在数字化时代抢占一席之地。在这种 时代背景之下，大屏幕行业也兴起了数字化革新的潮流，模拟信号的显示设备（CRT）逐渐
被淘汰，全数字化的液晶拼接幕墙系统便应运而生。

液晶拼接（DID）与背投（DLP），等离子（PDP）的对比

全数字化，更大，更薄，更高清，是拼接幕墙（电视墙）技术发展的方向，因此近年来
电视墙逐渐从传统的 CRT 向液晶拼接（DID），背投（DLP）与等离子（PDP）发展。其中又 以液晶拼接的前景最为广阔。液晶拼接比背投和等离子更有技术优势，更能满足各种应用场
所的需要。下面我们将列出这三种显示方式的技术原理，并分析它们各自的优缺点，以及
DID 拼接幕墙所具有的优势。

1、 背投的原理

背投的实现原理很简单，在设备内部设置一部投影机，发出的图像经透镜放大后投射到
屏幕背面，就是背投。正是基于这种原理诞生的背投，由于采用不同的投影机种类，主要可 分为 CRT（阴极射线管）、LCD（液晶）、DLP（数字光处理）等几种。CRT 背投属于背投阵 营中的低端产品，而其它几种背投则对应地为高端产品，其中以 DLP 背投最为出色，其图像 清晰度、亮度、色彩、可视角度以及体积来看，均比传统 CRT 背投有了很大提高。以下文中
所述背投均指 DLP 背投。

优点：廉价的低端显示方案。

缺点：体积与重量过大，长时间不间断工作，加快背光灯老化。

2、等离子原理

PDP 是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管

作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定
距离，形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质，在两块 玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间 内的混合气体便发生等离子体放电现象，也称电浆效应。等离子体放电产生紫外线，紫外线
激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。

优点：颜色鲜艳、高亮度、高对比度

缺点：耗电与发热量很大，严重灼伤现象，画质随时间递减。

3、液晶原理

液晶是利用液状晶体在电压的作用下发生偏转的原理。 由于组成屏幕的液状晶体在同一
点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一 定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配 可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决 于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵
横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。

优点：高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射。

缺点：拼接缝稍大。

4、总结

背投技术体积与重量过大，各项关键技术指标均远不及等离子及液晶，且长时间不间断
工作，加快背光灯老化，由于只有几千小时寿命，如果一天二十四小时运行，几个月便需要 更换背光灯。等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显 示静态监控画面，且用于拼接之后，整机温升更高，致使设备容易烧毁。液晶在平板显示技 术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标
的优秀表现，已使它成为发展主流，前景看好。

5、关键性能指标对比表

性能指标

亮度


液晶

500~800cd/m2


背投

中间

£500cd/m2

四角


等离子

640~1000cd/m2


结论/备注

亮度和对比度密不可
分，在这两项关键指标 上，等离子似乎技高一 筹，这是由于等离子全 白全黑的测算方式造成 的，如果按照美国国家

£250~300cd/

m2
标准 ANSI 来测算， 等离
子的对比度就和液晶差 还更差了，这种测算方 式是对同一幅图像显示
的黑色和白色进行对

对比度 1200：1~3000：300：1~500：1 3000：1 甚至更 比。

1

分辨率 1366X768 或者

1920 X1080p


1024X768


高

854X480


分辨率决定了清楚度，
在这指标上，液晶具有
无可比拟的优势。

功耗


35W/19"、20"等 300W~500W/单
小尺寸液晶单元


500W/42"


液晶耗能只有其它的三

200W/40"等大

尺寸液晶单元
元
分之一至四分之一，此 指标液晶明显拥有巨大
的优势。

寿命 50000 小时以上 5-8 千小时就要静止高亮度 5000背投的使用寿命没法跟
液晶和等离子相提并
换灯泡 小时，动态画面 论，而液晶相对于等离
子，在寿命方面也有巨

30000 小时
大的优势，液晶仅需更 换背光的灯管，便可处 长寿命，等离子的影像 色泽大幅消退之际只能 整个换新，没有其它办
法。
