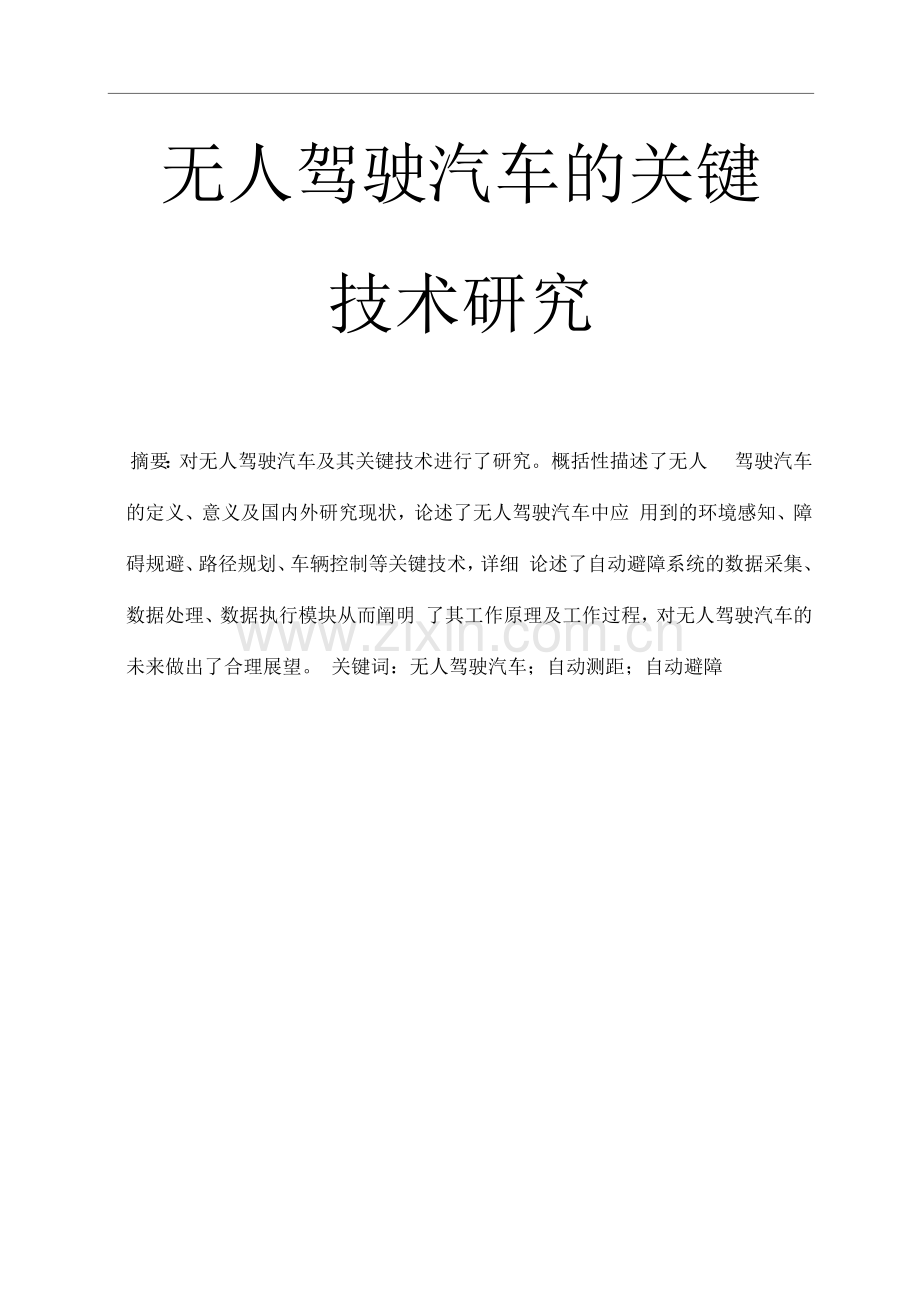

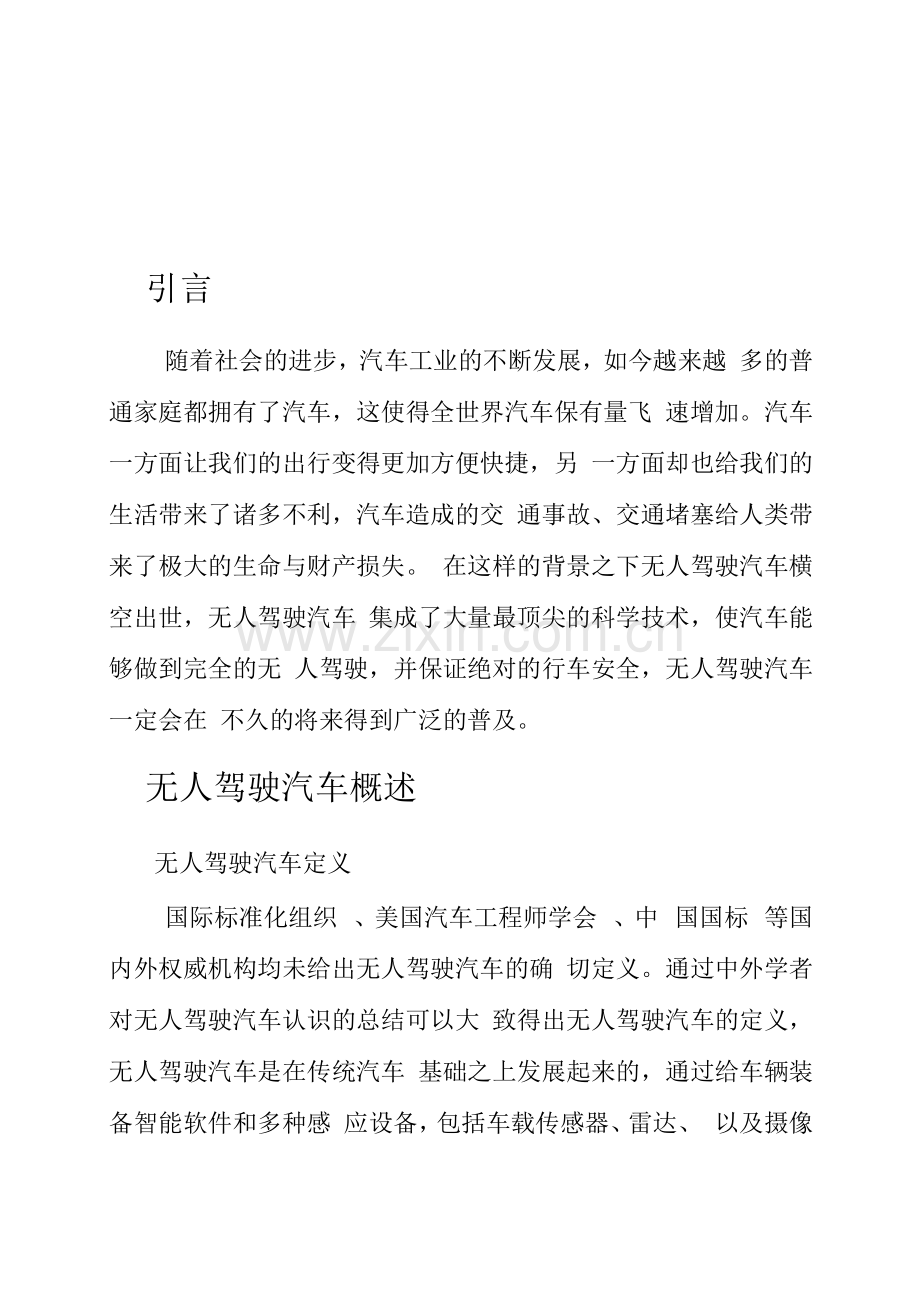

无人驾驶汽车的关键技术研究摘要：对无人驾驶汽车及其关键技术进行了研究。概括性描述了无人驾驶汽车的定义、意义及国内外研究现状，论述了无人驾驶汽车中应用到的环境感知、障碍规避、路径规划、车辆控制等关键技术，详细论述了自动避障系统的数据采集、数据处理、数据执行模块从而阐明了其工作原理及工作过程，对无人驾驶汽车的未来做出了合理展望。关键词：无人驾驶汽车；自动测距；自动避障引言随着社会的进步，汽车工业的不断发展，如今越来越多的普通家庭都拥有了汽车，这使得全世界汽车保有量飞速增加。汽车一方面让我们的出行变得更加方便快捷，另一方面却也给我们的生活带来了诸多不利，汽车造成的交通事故、交通堵塞给人类带来了极大的生命与财产损失。在这样的背景之下无人驾驶汽车横空出世，无人驾驶汽车集成了大量最顶尖的科学技术，使汽车能够做到完全的无人驾驶，并保证绝对的行车安全，无人驾驶汽车一定会在不久的将来得到广泛的普及。无人驾驶汽车概述无人驾驶汽车定义国际标准化组织、美国汽车工程师学会、中国国标等国内外权威机构均未给出无人驾驶汽车的确切定义。通过中外学者对无人驾驶汽车认识的总结可以大致得出无人驾驶汽车的定义，无人驾驶汽车是在传统汽车基础之上发展起来的，通过给车辆装备智能软件和多种感应设备，包括车载传感器、雷达、以及摄像头等，实现车辆的自主安全驾驶，安全高效地到达目的地并达到完全消除交通事故的目标，是集自动控制技术、传感技术、人工智能技术、视觉计算等众多技术于一体的新型智能汽车，是计算机科学、模式识别和智能控制技术高度发展的产物。无人驾驶汽车意义研究表明，有的交通事故是由于人们自己的原因照成的，汽车智能化、自动化程度越高人类参与驾驶的程度越少，汽车就越安全。近些年来发展起来的各种先进技术如防抱死系统、牵引力控制系统、倒车雷达系统、自适应巡航系统等，这些技术一方面使人们对汽车的操控越来越简化，同时也使汽车变得越来越安全。无人驾驶汽车从根本上解决了这一问题，无人驾驶汽车车顶上装有俯视摄像头——汽车的“眼” 3它能自动识别路面上的白黄线及交通标识，从而准确判断行车方向与汽车所处方位。汽车前方安装有激光测距仪及雷达，它时刻扫描着车周围环境，比如汽车前、后方车辆的位置与行车状况，路上行人、障碍物等，这就像汽车有了嗅觉灵敏的“鼻”。另外，无人驾驶汽车有着强大的计算机系统，能够随时高效的处理汽车各个传感器发送过来的信息，这又是无人汽车的“大脑”。机器出错的机会是小于人脑的，并且速度更快反应更加灵敏，也不会受到天气、环境的影响，避免了一切由于人为因素所造成的交通事故。另外，无人驾驶汽车能够准确的识别交通信号灯与路面标识并严格按预设程序执行，故在城市拥堵道路上行驶更加规范从而避免了交通堵塞的发生。国内外研究状况国外研究状况美国是世界上研究无人驾驶车辆最早、水平最高的国家之一 1早在世纪年代，美国就提出自主地面车辆计划，这是一辆轮车，能在校园的环境中自主驾驶，但车速不高。卡耐基梅隆大学、麻省理工学院等都先后于世纪年代开始研究无人驾驶车辆。年美国卡耐基梅隆大学研制的无人驾驶汽车完成了横穿美国东西部的无人驾驶试验。在全长的美国州际高速公路上，整个实验以上的路程是车辆自主驾驶的，车速达德国于年研制成功的无人驾驶汽车 , 在号称世界上最规范的德国高速公路上进行了无人驾驶实验。在德国军方的护送车队及直升飞机的保障下，它创下了的最高时速。随后的几年，德国国防军大学的系列无人驾驶汽车一直保持着无人驾驶车辆研究领域时速上的世界纪录。日本丰田汽车公司在年开发出无人驾驶公共汽车。这套公共汽车自动驾驶系统主要由道路诱导、车队行驶、追尾防止和运行管理等方面组成。安装在车辆底盘前部的磁气传感器将根据埋设在道路中间的永久性磁石进行导向，控制车辆行驶方向5 年谷歌公司研制的无人驾驶车辆开始了城市道路的行驶测试，截止年月日，这些无人驾驶汽车已经安全行驶了万英里超过了大部分普通轿车的生命周期，如图所示。年2美国内华达州机动车辆管理局为一辆搭载谷歌智能驾驶系统的汽车颁发了牌照，使得无人驾驶汽车开始真正驶入普通人的视线。图谷歌无人驾驶汽车国内研究状况我国无人驾驶汽车研究开始较晚］步伐较之欧美国家也略为落后。年0 “遥控驾驶的防核化侦察车”由国家立项年，我国首辆智能小车在国防科技大学诞生年2 年月，国防科技大学研制的第代无人驾驶汽车试验成功。年3在中国第一汽车集团公司的赞助下，国防科技大学完成的红旗旗舰无人驾驶平台试验，标志着我国第一辆自主驾驶汽车的诞生。年月日，国防科技大学研制的红旗无人驾驶汽车（如图所示），首次完成了从长沙到武汉的高速全程无人驾驶试验。年月，由军事交通学院研制的无人驾驶智能汽车，从北京台湖收费站启程，用一个小时左右到达天津东丽收费站，全程行驶成功完成高速公路测试，成为我国第一辆官方认证完成高速公路测试的无人驾驶智能汽车。无人驾驶汽车关键技术无人驾驶汽车研究之关键主要可以分为两大类技术4 一种是车辆定位技术，一种是车辆控制技术。环境感知无人驾驶汽车由于无人操纵汽车，故无人汽车上必须装备一整套完备的环境感知模块6这个模块要能够完美的替代人类的眼、耳，并且采集、传输信号快速迅捷。现今具有代表性的无人驾驶汽车对周围环境的感知主要是以测距传感器及视觉（摄像头）相结合。例如谷歌无人驾驶汽车就是通过摄像机、雷达传感器和激光测距来“看到”其他车辆。现着重介绍在各个无人驾驶汽车上广泛使用的超声波测距及激光雷达测距。障碍规避如今汽车不停的朝着智能化、高速化发展，特别是在高速公路上，汽车时速超过公里非常平常，这样一旦发生事故，留给人们的反应时间就非常短暂。有统计显示，汽车追尾占高速公路交通事故的绝大多速，高速公路连环追尾事故也时有发生。究其根源，这往往就是车速过快，人的大脑、身体来不及反应所造成的，汽车自动防碰撞系统就是为了解决这一问题而问世的。无人驾驶汽车是高度的智能化汽车，它所具备的自动避障能力也是在现有的自动防撞系统基础之上发展起来的。汽车自动防撞报警刹车系统的总体方案设计包括数据采集、数据处理、动作执行三个部分。数据采集模块的任务就是采集各种要实现自动防撞的数据，数据处理模块的任务是分析汽车前方是否存在危险并发出相应的报警或刹车命令，动作执行模块的任务是具体执行报警或强行刹车的动作。数据采集模块要想实现汽车的自动规避障碍，汽车必须能够获得大量的汽车行车状态、位置等一系列数据，比如本车的车速、轮速、纵向加速度、横摆角速度、转向角等，本车与周围车辆的相对速度、加速度、距离，本车与周围环境内物体的距离等等。这些数据可以由各类传感器、摄像头、雷达等设备获得9这里列举出了一些必备传感器及其常见安装位置，见表 - 表传感器及其安装位置传感器名称常见安装位置轮速传感器车轮总成的非旋转部分加速度传感器汽车发动机或行李箱内距离传感器发动机盖上前侧转向角传感器转向轴管上制动动作传感器制动踏板支架处数据处理模块 (1数据处理流程为了合理的实现汽车自动报警刹车，可以采用单片机处理数据，数据处理流程如图所示。汽车自动报警刹车系统启动后，首先判断汽车绝对速度是否大于 m因为汽车低速行驶时一般不会发生交通事故，这个阀值也可以根据实际情况修正。如果汽车速度大于 m则判断汽车以目前的速度行驶，将会发生碰撞的时间是否是小于秒，如果是，则计数值加1 当大于时，启动强行刹车。之所以当测得发生碰撞的时间是小于秒时不能立即刹车，是因为这个判断很有可能是误判断，例如激光接收器接收到对面其它车辆发车的激光，会误认为是自己车辆发出的激光已经返回，从而做出错误判断。所以只有多次做出相同判断后，才能强行刹车。当激光发生器发射激光束频率为每秒次时，作次判断所需时间不到秒。这个阀值也可以根据实际情况修正。设计中，还需要另一个计时器，当一定时间比如秒中内如果值没有变大增加）则值清零。即只有值在很短时间内变大到5才能强行刹车。关于自动报警，它的设计思想和自动刹车的设计思想大致相同。图碰撞时间处理流程图 (2碰撞时间的计算为了计算汽车和前方障碍物的碰撞时间，首先应获得汽车与前方障碍物的相对速度。以激光雷达测距为例，相对速度可这样获得：数据处理模块根据振荡器震荡计数和振荡周期可以计算出激光从发射到接收之间的时间差，设时间差为，则障碍物离汽车的距离为s s-cx/。其中为光速。然后设激光发射器发射的 S C 第二束激光测的距离为，则在发射这连续两束激光时间间隔内，障碍物和汽车距离变化为X…，加为汽车与 S — S S Z.AS 障碍物之间的相对距离变化。设激光发射器发射激光频率为，则汽车和前方障碍物之间的相对速度为相对距离变化乘以时间的倒数即频率，即相对速度V6sxT。从而，汽车与前方障碍物发生碰撞时间为相对距离除以相对速度，即是发生碰撞需要的时间「/一/加xT。根据碰撞需要的时 t — S V — S ZAS 人间，然后进一步判断是否需要报警或强行刹车。动作执行模块本部分主要介绍如何实现自动刹车的设计方案。在介绍自动刹车设计方案前，先介绍普通汽车的刹车原理。普通汽车刹车原理如图所示，在汽车行驶过程中，油泵一直工作，产生高压，当汽车驾驶员踩下刹车板，触发压力传感器产生电流，该电流使电磁阀打开，同时非门电路使电磁阀关闭，从而高压油通过该电磁阀，分别流向安装在汽车轮上的刹车鼓，高压油挤压刹车片，实现刹车。在压力传感器产生电流使电磁阀打开的同时，非门电路使电磁阀变低电平，使电磁阀关闭，从而在刹车时高压油不会回流到油池。同样，当汽车驾驶员松开刹车板，电磁阀关闭，电磁阀和电磁阀均打开，油泵产生的高压油和刹车鼓的油均流向油池，刹车片松开。需说明的是，只有少数类型的机动车如拖拉机，东风货车等刹车结构不是采用这种原理。油泵 Fo 佗婚器电磁阀2 图普通汽车刹车原理示意图为了实现自动刹车，对以上普通汽车刹车结构作了适当改进，如图所示。具体做法是：在电磁阀油路上并联另一个油路，增加一个电磁阀，同时，采用或非门电路控制电磁阀和电磁阀这样，当刹车板踩下或者数据处理模块给出高电平时，这两个电磁阀均会关闭。当数据处理模块未强行刹车时，并联的电磁阀关闭，当汽车驾驶员踩下刹车板时，电磁阀打开，电磁阀和电磁阀关闭，从而实现了手动刹车。当数据处理模块需要强行刹车时，并联的电磁阀打开，同时通过或非门电路，数据处理模块关闭电磁阀和电磁阀3不管驾驶员是否踩下刹车板，即不管电磁阀是否打开，均已经实现强行刹车。刹车板博应解米自控制器来自控制器电磅网2 图改进后汽车刹车原理示意图路径规划路径规划是无人驾驶汽车必要的关键组成部分，它为感知系统及车辆控制起着承上启下作用，接收感知系统数据，规划。路径规划的目标是在复杂道路环境中，基于一定的准则（时间最优、能量最优等）在行车环境中规划出一条安全可靠、的从起始位置到目标位置的无碰撞路径。路径规划包括全局路径规划以及局部路径规划。全局路径规划是在已知晓全局地图的情况下，根据一定的规则和当前环境信息，确定可行及相对最优的全局路径。全局路径是宏观上的规划，主要用于周围环境已知情况，而且其规划的路径在后期根据局部信息需要实时更新。局部路径是在宏观的指导下，进行微观上的规划更加准确、更加可靠。目前路径规划主要用到的算法包括栅格法、人工势场法、可视图法、随机搜索树法、人工智能算法等。车辆控制车辆的路径跟踪控制技术是无人驾驶汽车中的核心与关键技术之一 7 一般可分为速度控制和方向控制，因为车辆自身建模的困难和环境的多变造成车辆控制比较困难。目前常用的车辆控制方法主要采用模糊推理、模糊、算法、神经网络或者将众多算法结合的控制技术。无人驾驶车辆的运动控制实际上就是通过调节车辆运动的速度和方向，使无人车沿着期望的路径运动，由于无人驾驶车辆一般工作在未知的、动态的复杂环境中，所以无人驾驶是一个非常完善的技术研究平台，运动控制是无人驾驶车辆系统研究中极其关键的问题之一，因为一切都需要无人驾驶车辆的精确行驶来保证上层的目标。无人驾驶汽车的发展及展望虽然目前要实现无人驾驶汽车产业化仍然存在种种种问题，无人驾驶汽车实质上就是建立在汽车的主动安全及智能化技术逐步升级基础之上的，只要市场对于这些技术有持续的需求，就能推动传统汽车向完全无人化演进。因此，相当多的国家和各大企业对其前景表示乐观。如今，已开发出来的无人驾驶技术包括自适应巡航控制、路标识别、车道保持、智能刹车等，这些都还仅仅只属于汽车主动安全系统范畴，要推动无人驾驶汽车的发展还需开发更为先进的传感器技术。另外，车一车、车一基础设施通信系统也将推动无人驾驶汽车的发展。美国预测1到年全球上路的汽车总量中，将会是无人驾驶汽车。市场研究公司则预测，年全球无人驾驶汽车销量将达到万辆，年将达到万辆，届时无人驾驶汽车保有量将达到万辆。其中，年级完全无人驾驶汽车每年销量可达到万辆，到年，北美在无人驾驶汽车市场上的份额将达到中国为，西欧为未来，人类交通系统或将发生翻天覆地的变化。美国近期发表的一份报告预测，完全无人驾驶车辆年销售量将由年的低于辆，在年增加至万辆。换句话说，年自动驾驶车辆在全球汽车市场的渗透率约仅 0但在年可提升至。但无人驾驶技术现阶段的发展重点还是辅助驾驶，以提高人工驾驶的安全性，要真正实现完全无人驾驶商业化运行可能还需年。产业专家对于无人驾驶汽车市场的看法及预测意见尚存分歧；分析师对于年之间的自动驾驶车辆数量预测，从、到万辆都有。不同的预测取决于他们所预期的无人驾驶汽车市场在发展之前将面临的法律以及商业障碍的差异。结语无人驾驶汽车是未来汽车发展的方向，人类在不久的将来会用上智能型无人驾驶汽车。那是一种将探测、识别、判断、决策、优化、优选、执行、反馈、纠控功能融为一体，集微电脑、微电机、绿色环保动力系统、新型结构材料等顶尖科技成果为一体的智慧型汽车。总体来看，我国无人驾驶汽车的发展还需要多方面共同努力。汽车供应商对于各种车辆驾驶辅助功能的研究是无人驾驶汽车技术不断向前发展的源动力；网络信息技术与安全的发展是无人驾驶汽车技术进一步飞跃的保证；政策与法律的制定与实施，又是无人驾驶汽车真正上路的前提。参考文献乔维高徐学进无人驾驶汽车的发展现状及方向上海汽车杨帆无人驾驶汽车的发展现状和展望上海汽车端木庆玲阮界望马钧无人驾驶汽车的先进技术与发展农业装备与车辆工程龚毅一种无人驾驶车辆路径跟踪控制方式研究南京理工大学宋洁无人驾驶智能车路径引导的研究西安工业大学辛煜无人驾驶车辆运动障碍物检测、预测和避撞方法研究中国科学技术大学王培无人驾驶智能车的导航系统研究西安工业大学胡清桂李成忠汽车自动报警刹车实现方案微计算机信息李智安车辆防追尾碰撞安全系统汽车工程师贾祝广孙效玉王斌张维国无人驾驶技术研究及展望矿业装备孙、兰兰自主避障系统的研究与设计南京航空航天大学
