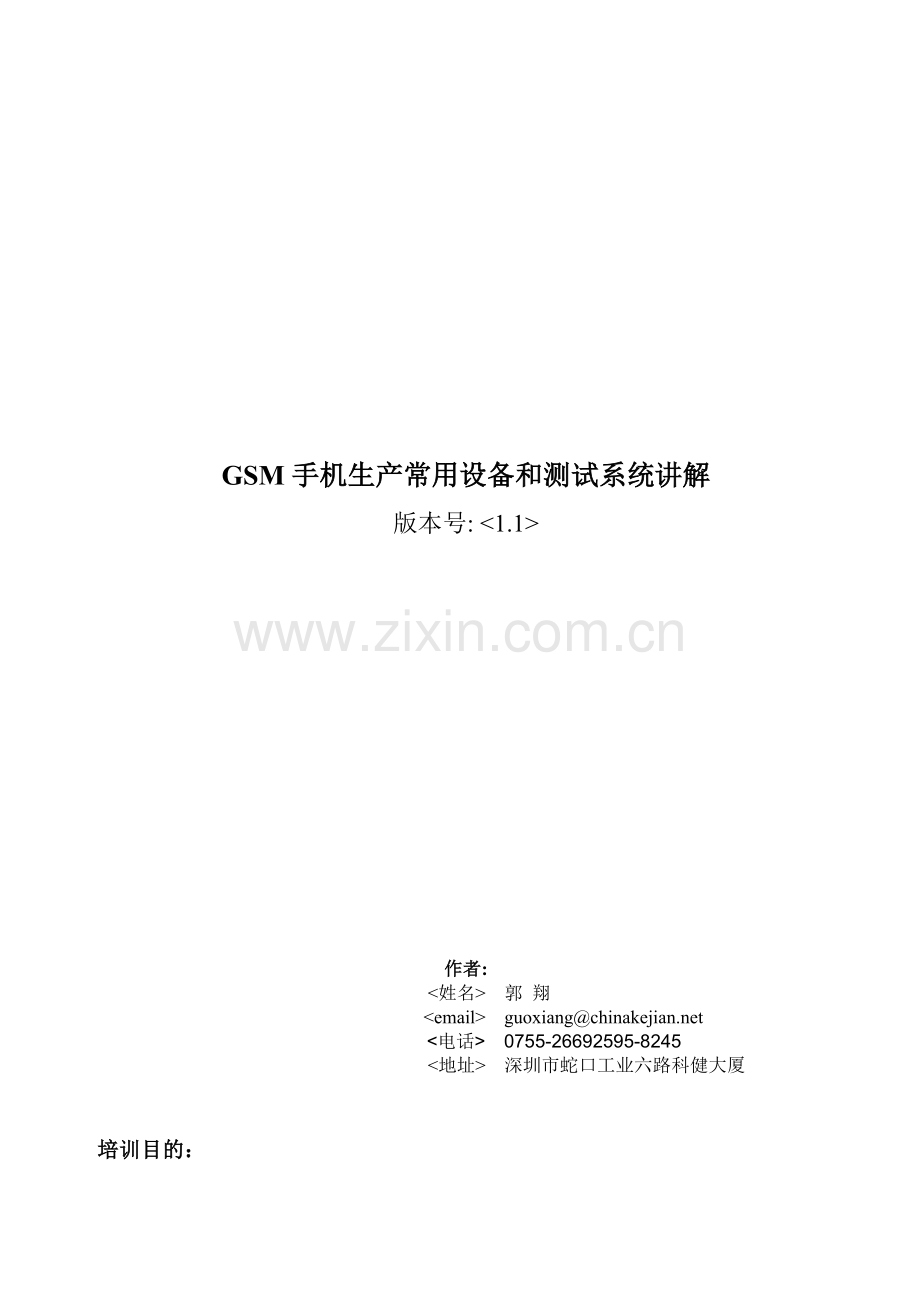

GSM手机生产常用设备和测试系统讲解
版本号: <1.1>

作者:
<姓名> 郭 翔
<email> guoxiang@
<电话> 0755-26692595-8245
<地址> 深圳市蛇口工业六路科健大厦

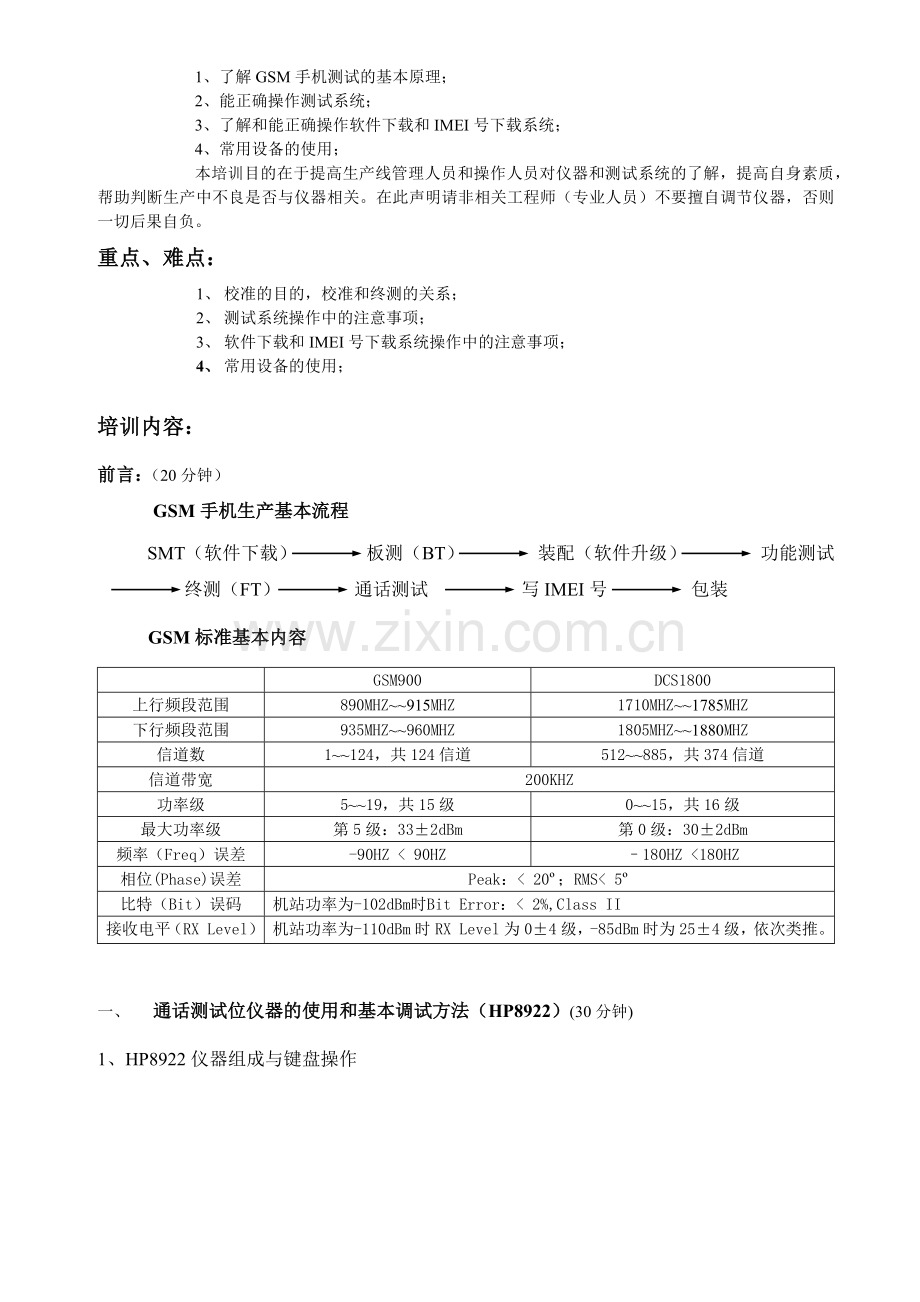

培训目的：
1、了解GSM手机测试的基本原理；
2、能正确操作测试系统；
3、了解和能正确操作软件下载和IMEI号下载系统；
4、常用设备的使用；
本培训目的在于提高生产线管理人员和操作人员对仪器和测试系统的了解，提高自身素质，帮助判断生产中不良是否与仪器相关。在此声明请非相关工程师（专业人员）不要擅自调节仪器，否则一切后果自负。
重点、难点：
1、 校准的目的，校准和终测的关系；
2、 测试系统操作中的注意事项；
3、 软件下载和IMEI号下载系统操作中的注意事项；
4、 常用设备的使用；

培训内容：
前言：（20分钟）
GSM手机生产基本流程
SMT（软件下载） 板测（BT） 装配（软件升级） 功能测试 终测（FT） 通话测试 写IMEI号 包装
GSM标准基本内容

GSM900
DCS1800
上行频段范围
890MHZ~~915MHZ
1710MHZ~~1785MHZ
下行频段范围
935MHZ~~960MHZ
1805MHZ~~1880MHZ
信道数
1~~124，共124信道
512~~885，共374信道
信道带宽
200KHZ
功率级
5~~19，共15级
0~~15，共16级
最大功率级
第5级：33±2dBm
第0级：30±2dBm
频率（Freq）误差
-90HZ < 90HZ
–180HZ <180HZ
相位(Phase)误差
Peak：< 20º；RMS< 5º
比特（Bit）误码
机站功率为-102dBm时Bit Error：< 2%,Class II
接收电平（RX Level）
机站功率为-110dBm时RX Level为0±4级，-85dBm时为25±4级，依次类推。

一、 通话测试位仪器的使用和基本调试方法（HP8922）(30分钟)
1、HP8922仪器组成与键盘操作

常用按键的说明：
1、 CELL CONFIG：设置基站参数。
2、 CELL CNTL：进入小区测试屏幕。
3、 RECALL：调用已保存的仪器设置文件。
*SAVE：保存仪器的目前设置。
4、 ORG CALL：用于HP8922发起呼叫。
5、 END CALL：由HP89222结束本次呼叫。
6、 L1：可直接访问屏幕上该项目的快捷键。
*ASSIGN：用来分配L1、L2键。
7、 L2：可直接访问屏幕上该项目的快捷键。
*RELEASE：用来清出快捷键。
8、 SHIFT：复用键用来击活蓝字功能，（说明中*号功能）
二、 GSM手机测试系统的基本架构和基本原理 （30分钟）
1、 校准(Cal Test)又称为板测 (Board Test)、预测（Pre Test）
板测是用电脑软件控制无线通信测试仪、电源、手机等设备，对手机或PCB板进行各种操作，测试计算后通过数据线将数据写入手机，使手机各项参数达到软件中设置的标准值。在板测前应装好RF屏蔽盖。
测试内容有：电池校准、AFC校准、AGC校准、APC校准、RSSI校准。
所需硬件：PC 1台
GP-IB卡1块
无线通信测试仪(Agilent 8960或R&S CMU200) 1台
直流稳压电源1台 模拟电池 （可从系统接口供电则可以不用该电源）
直流稳压电源1台 模拟充电器
屏蔽盒及板测工装夹具 1台
电平转换盒1个
手机通信数据线 1条
各种连接线
测试SIM卡 (可选)
2、终测 (Final Test)
终测是用电脑软件控制无线通信测试仪、电源、手机等设备，对手机进行各种操作，测试统计手机的各种参数是否在软件设定范围内。
测试内容有：测量电池电压、建立呼叫、最大通话电流、接收机测试、发射机测试、信道切换、频段切换等。
所需硬件：PC 1台
GP-IB卡1块
无线通信测试仪(Agilent 8960或R&S CMU200) 1台
直流稳压电源1台 模拟电池 （可从系统接口供电则可以不用该电源）
直流稳压电源1台 模拟充电器
屏蔽盒及板测工装夹具 1台
电平转换盒1个
手机通信数据线 1条
各种连接线
测试SIM卡 (可选)

3、测试系统的基本结构如下图：

二、GSM手机测试系统的基本操作方法 （20分钟）
1、 电脑和软件操作
首先要求正确开关电脑，打开电脑后点击对应的测试程序，点击电脑程序中开始键，程序运行结束后提示PASS（一般为绿色）为良品，提示FAIL（一般为红色）为不良品。
*在程序设置中要注意以下几项设置：所调用的程序、COM端口、线损、各种仪器的GPIB地址。
2、 无线通信测仪设置
在我公司生产中主要用的无线通信测仪为Agilent的8960，其出厂GPIB地址默认为14，需要确认和软件中设置相同。另8960有带GPRS测试和不带GPRS测试多个软硬件版本，使用中要按测试软件要求使用正确的版本。
3、 电源设置
电源设置中仍然要注意GPIB地址需要确认和软件中设置相同；如果电源用GPIB连接控制则不用做其它设置，否则需将电源电压调整到4.0V±0.2V。
4、 手机连接操作
手机连接中必须保证各接口连接良好，特别注意射频线的连接；不能扭曲、折叠数据线和射频线。
5、 屏蔽箱操作
在屏蔽箱的使用中需注意安全问题，在手机连接动作完成后确认无手机、数据线、射频线等在屏蔽箱外框上，才能按下屏蔽箱关闭按键。
四、测试系统的维护 （5分钟）
在完成上述学习以后可根据测试不良项和不良提示对不良系统进行调试，但仍需注意以下两个问题：1、线损的调节；2、下载线的制作。
1、 线损的调节
线损调节中一种简单可行的办法为使用“金鸡”调节。基本原理是把手机充当一信号源，然后通
过待调节线损的射频通路去测量来自手机的输出功率，测试仪测量到的功率值和该机在测试频点上准确的输出功率之差就是待测射频通路的损耗。
2、 下载线制作

五、GSM手机软件下载和IMEI号下载系统 （10分钟）
1、软件下载
当新主板或旧板软件需要更新时，需要下载软件。下载软件是通过数据线将数据写入手机的。生产所用的下载程序为多路下载程序，一般使用多路卡，一张多路卡可以扩展8路串口，为提高下载速率，可通过USB转串口，速率可提高到460800bps。多路下载程序可支持8路、16路同时下载，由软件确定。
所需硬件：PC 1台
直流稳压电源(4.2V/2A) 1台
多路卡或USB2.0卡(USB转串口线 8条) 2块
电平转换盒8个
手机通信数据线 8条
所需软件：多路下载程序 、主程序
操作方法：首先要求正确开关电脑，打开电脑后点击对应的下载程序，进入程序后确认：下载的主程序是否为所需；下载状态为升级（保留校准数据）还是更新（清除校准数据）；下载速率、COM口设置是否正确。确认完后可以开始下载。在下载第一台手机后确认软件版本号是否正确。注意电源限流设置为最大值2A以上。
2、下载IMEI号
IMEI号是通过数据线将数据写入手机的，其硬件为软件下载的单路。由于IMEI号需与入网标条码一一对应，可根据入网标号码段集中打印IMEI号标贴，通过条码扫描器扫描，写入手机。
所需硬件：PC 1台
直流稳压电源(4.2V/2A) 1台
手机通信数据线1条
条码扫描器 1个
所需软件：写IMEI号程序
操作方法：首先要求正确开关电脑，打开电脑后点击对应的IMEI号下载程序，进入程序后确认：下载速率、COM口设置是否正确，在写入第一台手机后确认IMEI号下载是否正确。注意电源限流设置为最大值2A以上。
