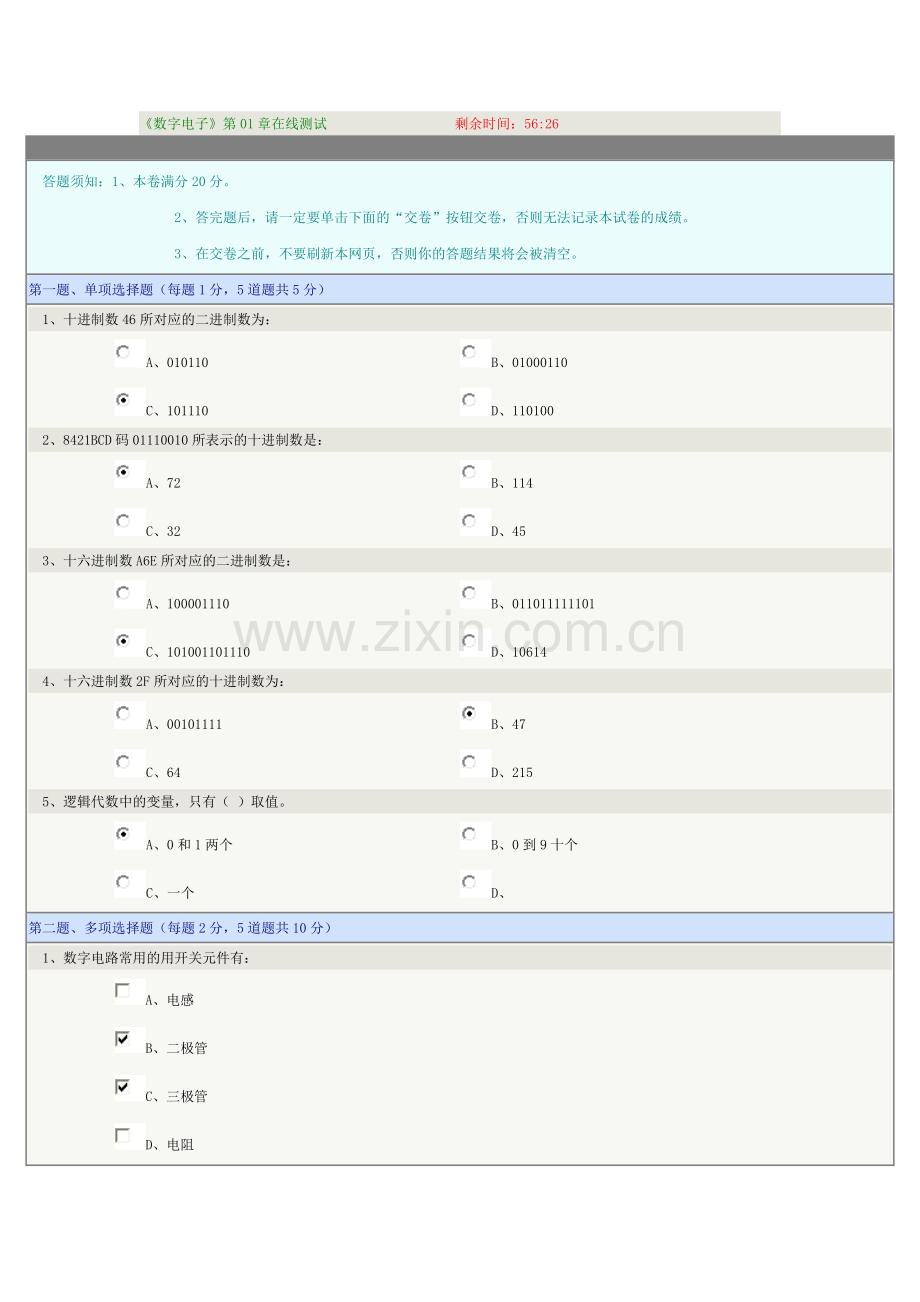

《数字电子》第01章在线测试
剩余时间：
56:26

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、十进制数46所对应的二进制数为：
A、010110
B、01000110
C、101110
D、110100

 2、8421BCD码01110010所表示的十进制数是：
A、72
B、114
C、32
D、45

 3、十六进制数A6E所对应的二进制数是：
A、100001110
B、011011111101
C、101001101110
D、10614

 4、十六进制数2F所对应的十进制数为：
A、00101111
B、47
C、64
D、215

 5、逻辑代数中的变量，只有（ ）取值。
A、0和1两个
B、0到9十个
C、一个
D、

第二题、多项选择题（每题2分，5道题共10分）

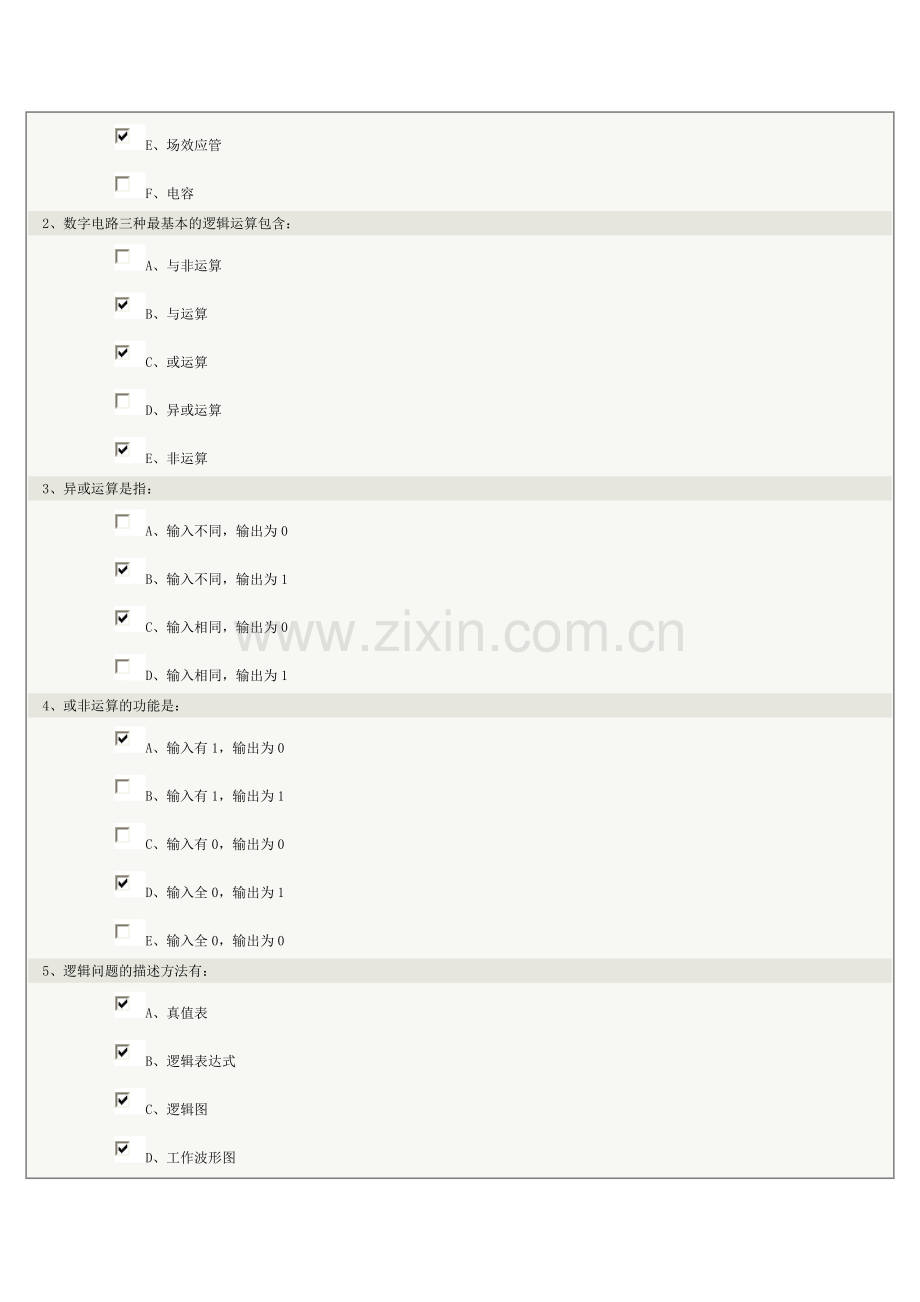

 1、数字电路常用的用开关元件有：
A、电感
B、二极管
C、三极管
D、电阻
E、场效应管
F、电容

 2、数字电路三种最基本的逻辑运算包含：
A、与非运算
B、与运算
C、或运算
D、异或运算
E、非运算

 3、异或运算是指：
A、输入不同，输出为0
B、输入不同，输出为1
C、输入相同，输出为0
D、输入相同，输出为1

 4、或非运算的功能是：
A、输入有1，输出为0
B、输入有1，输出为1
C、输入有0，输出为0
D、输入全0，输出为1
E、输入全0，输出为0

 5、逻辑问题的描述方法有：
A、真值表
B、逻辑表达式
C、逻辑图
D、工作波形图

第三题、判断题（每题1分，5道题共5分）
 1、按照电路结构和工作原理的不同分为：组合逻辑电路和时序逻辑电路。
正确
错误

 2、（57）D＝（111001）B ＝（10001010）余3BCD
正确
错误

 3、Ｌ＝Ａ•Ｂ表示或运算
正确
错误

 4、BCD码是指用4位二进制代码来表示十进制数的十个数码。
正确
错误

 5、余3BCD码是有权代码。
正确
错误

窗体底端
《数字电子》第02章在线测试
剩余时间：
56:12

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、PN结加正向电压时呈现：
A、导通状态
B、截止状态
C、饱和状态
D、

 2、三极管在饱和区：
A、Je、Jc均正偏
B、Je、Jc均反偏
C、Je反偏、Jc正偏
D、

 3、从结构上讲，三极管具有：
A、两个极、三个结
B、三个极、两个结
C、三个极、三个结
D、

 4、场效应管属于（ ）器件。
A、电流控制
B、电压控制
C、功率控制
D、

 5、与非门的多余输入端不能接：
A、0
B、1
C、
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、对于本征半导体：
A、自由电子和空穴成对出现
B、自由电子和空穴浓度相同
C、自由电子浓度高，空穴浓度低
D、自由电子和空穴数目相同
E、自由电子数目少，空穴数目多

 2、三极管工作在饱和状态时：
A、如图开关断开
B、两个结均反偏
C、如图开关闭合
D、两个结均正偏
E、一个结正偏，另一个结反偏

 3、TTL逻辑门具有（ ）的特点。
A、功耗小
B、工作速度快
C、功耗大
D、带负载强
E、抗干扰强

 4、三极管也叫：
A、电流控制性器件
B、电压控制器件
C、双极性器件
D、单极性器件

 5、场效应管也叫：
A、电流控制器件
B、电压控制器件
C、双极性器件
D、单极性器件

第三题、判断题（每题1分，5道题共5分）
 1、三极管饱和导通的条件是Ib〈Ibs。
正确
错误

 2、三态门的输出除0、1两个状态外， 还有第三态，即高阻态（禁止态）。
正确
错误

 3、MOS门电路具有功耗大，扇出数高，抗干扰强，工作速度快的特点。
正确
错误

 4、或非门的多余输入端不能接“1”。
正确
错误

 5、逻辑门的多余输入端可以和有用端并接使用。
正确
错误

窗体底端
1、组合逻辑电路：
A、任一时刻的输出状态仅取决于该时刻输入状态的组合，而和电路原来的状态无关。
B、电路中含记忆单元触发器。
C、电路中不含记忆单元（触发器）。
D、输出和输入之间没有反馈延迟通路。

 2、组合逻辑电路常用的功能描述方法有：
A、逻辑表达式
B、真值表
C、卡诺图
D、逻辑图
E、波形图

 3、对逻辑函数的最小项，有性质：
A、不同的最小项，使其值为1的取值组合不同。
B、对变量任一组取值，任意两个最小项之积为1。
C、不同的最小项，使其值为1的取值组合相同。
D、对变量任一组取值，任意两个最小项之积为0。
E、对变量任一组取值，所有最小项之和恒为1。

 4、逻辑函数L＝A+AB：
A、最简式为A。
B、对偶式为A（A+B）。
C、最简式为A+B。
D、最简式为AB。

 5、逻辑函数L＝A+B+1：
A、＝1
B、＝0
C、＝A+B
D、反函数为0

《数字电子》第03章在线测试

 《数字电子》第03章在线测试
剩余时间：
56:24

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、对偶规则的意义在于：
A、若两个表达式相等，则它们的对偶式也一定相等。
B、若两个表达式不等，则它们的对偶式一定相等。
C、若两个表达式相等，则它们的对偶式一定不相等。
D、

 2、对逻辑变量任一组取值，任意两个最小项之积为：
A、1
B、0
C、不确定
D、

 3、对逻辑变量任一组取值，所有最小项之和恒为：
A、1
B、0
C、不确定
D、

 4、卡诺图化简时，每个圈包围的方格数为：
A、任意个
B、2n个
C、2的n次方个
D、

 5、卡诺图化简时，八个相邻的最小项合并，可以消去（ ）变量。
A、八个
B、三个
C、一个
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、组合逻辑电路：
A、任一时刻的输出状态仅取决于该时刻输入状态的组合，而和电路原来的状态无关。
B、电路中含记忆单元触发器。
C、电路中不含记忆单元（触发器）。
D、输出和输入之间没有反馈延迟通路。

 2、同一个逻辑函数，其常用的逻辑表达式类型有：
A、与或式
B、与非式
C、或非式
D、与或非式

 3、卡诺图化简画圈的原则：
A、所画总圈数要尽量少
B、每个圈要尽可能大
C、每个最小项都可重复用
D、所有的1都必须圈到

 4、逻辑函数L＝A+AB：
A、最简式为A。
B、对偶式为A（A+B）。
C、最简式为A+B。
D、最简式为AB。

 5、逻辑函数L＝A+B+1：
A、＝1
B、＝0
C、＝A+B
D、反函数为0

第三题、判断题（每题1分，5道题共5分）
 1、在逻辑函数的每个最小项中，都含有n个因子，每个变量都以原变量或反变量的形式出现且只出现一次。
正确
错误

 2、若两个最小项除去一个变量相同，其它都不同，称此两个最小项逻辑相邻。
正确
错误

 3、组合逻辑电路的分析是指已知逻辑图，求表达式，真值表，确定电路的功能。
正确
错误

 4、逻辑等式A+AB＝A+B成立。
正确
错误

 5、逻辑表达式A+A＝2A。
正确
错误

窗体底端

数字电子》第04章在线测试
剩余时间：
59:50

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、把某一信息转换为特定二进制代码的过程称为（ ）。
A、译码
B、编码
C、选择
D、

 2、二——十进制译码是指输入有（ ）二进制代码，输出相应十进制数的十个信号。
A、十位
B、四位
C、二位
D、

 3、对于优先编码器，同一时刻允许（ ）输入。
A、两个或两个以上的信号同时
B、只允许一个信号
C、无法确定
D、

 4、把公共数据线上的数据，按要求传送到多个不同的输出端的电路叫做：
A、数据选择器
B、编码器
C、数据分配器
D、译码器

 5、七段共阴极数码显示器，如要显示数码7，abcdefg的驱动信号为：
A、0001111
B、1110000
C、1010110
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、典型的组合逻辑电路有：
A、译码器
B、计数器
C、加法器
D、编码器

 2、二进制译码具有以下特点：
A、输入n位二进制代码，输出有n个相互独立的有效信号。
B、输入n位二进制代码，输出有2的n次方个相互独立的有效信号。
C、每输入一组二进制代码，只有与其对应的输出端信号无效，其他输出端信号有效。
D、每输入一组二进制代码，只有与其对应的输出端信号有效，其他输出端信号无效。
E、每一个输出函数都是n位地址变量的一个最小项。

 3、七段共阴极数码管：
A、要用输出为高电平有效的七段显示译码器来驱动。
B、要用输出为低电平有效的七段显示译码器来驱动。
C、若要显示数据8，abcdefg＝1111111。
D、若要显示数据8，abcdefg＝1000001。

 4、数据选择器是：
A、能够从多路输入数据中选出多路作为输出的组合电路。
B、数据选择器的输出具有最简与或表达式的形式。
C、能够从多路输入数据中选出一路作为输出的组合电路。
D、数据选择器的输出具有标准与或表达式的形式，提供了地址变量的全部最小项。

 5、74LS151集成芯片：
A、是一个8选1数据选择器。
B、属于组合逻辑电路。
C、属于时序逻辑电路。
D、是一个3/8译码器。

第三题、判断题（每题1分，5道题共5分）
 1、数据选择器四选一，当地址码为00时，选择D3作为输出。
正确
错误

 2、用来完成两个二进制数的大小比较的逻辑电路称为数值比较器。
正确
错误

 3、能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为全加器。
正确
错误

 4、串行进位加法器电路简单、但速度较慢，并行进位加法器速度较快、但电路复杂。
正确
错误

 5、用16选1数据选择器，不能实现四变量的组合逻辑函数。
正确
错误

窗体底端
《数字电子》第05章在线测试
剩余时间：
58:46

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、触发器具有：
A、记忆功能，可存储一位二进指数。
B、记忆功能，可存储2位二进指数。
C、没有记忆功能。
D、

 2、基本RS触发器在触发输入信号SR的作用下：
A、只能置1，不能置0
B、只能置0，不能置1
C、可以置“1”或置“0
D、

 3、D触发器是在CP脉冲作用下，根据输入信号D，具有（ ）功能的电路。
A、置0、 置1
B、保持和翻转
C、翻转
D、

 4、当JK触发器的J＝K＝1时，所构成得触发器为：
A、置0型的触发器
B、置1型的触发器
C、翻转型的触发器
D、

 5、RS触发器的触发输入信号之间：
A、有约束
B、无约束
C、无法确定
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、触发器有两个互补的输出，且输出不仅与输入有关，还和电路原状态有关，他有：
A、两个稳态0、1
B、记忆功能
C、可存储一位二进制数
D、一个稳态0

 2、触发器按功能分类有：
A、T’ 触发器
B、RS触发器
C、JK触发器
D、D触发器
E、T触发器

 3、RS触发器在CP脉冲的作用下，根据输入信号RS，可以：
A、保持
B、置0
C、置1
D、翻转

 4、D触发器具有的功能有：
A、置0
B、置1
C、保持
D、翻转

 5、（ ），则构成T’ 触发器。
A、JK触发器的J＝K＝1时
B、JK触发器的J＝K＝0时
C、T触发器的T＝1时
D、T触发器的T＝0时

第三题、判断题（每题1分，5道题共5分）
 1、边沿触发器只有在有效的时钟沿才能触发翻转。
正确
错误

 2、D触发器具有翻转的功能。
正确
错误

 3、JK触发器只具有置0和置1的功能。
正确
错误

 4、T’ 触发器也叫做翻转型的触发器。
正确
错误

 5、T触发器的T＝1时，就构成T’ 触发器。
正确
错误

窗体底端
《数字电子》第06章在线测试
剩余时间：
58:55

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、时序逻辑电路的输出信号：
A、与当时的输入信号有关，与电路的原状态无关。
B、与当时的输入信号有关，与电路的原状态有关。
C、与当时的输入信号无关，与电路的原状态有关。
D、

 2、时序逻辑电路中必须含有：
A、存储电路
B、编码器
C、加法器
D、

 3、同步时序逻辑电路所有触发器的时钟输入端都接同一个时钟脉冲。
A、各触发器不同时具备触发翻转的条件
B、各触发器同时具备触发翻转的条件
C、各触发器的触发翻转有先有后
D、

 4、异步时序逻辑电路各触发器的时钟输入所接不是同一的时钟脉冲。
A、结构简单，速度快
B、结构复杂，速度慢
C、结构简单，速度慢
D、

 5、异步时序逻辑电路，各触发器：
A、触发翻转有先有后
B、同时触发翻转
C、无法确定
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、时序逻辑电路从结构上讲，包含有：
A、存储元件
B、触发器或含有反馈延迟电路
C、译码器

 2、时序逻辑电路的输出信号：
A、与当时的输入信号无关
B、与当时的输入信号有关
C、与电路的原状态有关
D、与电路的原状态无关

 3、同步时序逻辑电路：
A、所有触发器的时钟输入端都接同一个时钟脉冲
B、各触发器同时具备触发翻转的条件
C、速度快；结构简单
D、速度快；结构复杂

 4、时序逻辑电路的逻辑功能可用（ ）来描述。
A、状态方程
B、状态表
C、状态图
D、时序图

 5、时序逻辑电路的分析是指已知逻辑图：
A、列写逻辑方程式
B、计算状态表
C、画电路的状态图
D、画电路的时序图
E、判定电路的功能

第三题、判断题（每题1分，5道题共5分）
 1、时序逻辑电路中必须含有存储电路。
正确
错误

 2、时序逻辑电路中的存储电路只能用延迟元件组成，不能用触发器构成。
正确
错误

 3、同步时序逻辑电路各触发器同时具备触发翻转的条件。
正确
错误

 4、异步时序逻辑电路结构简单，速度慢。
正确
错误

 5、时序逻辑电路的输出信号只与当时的输入信号有关，与电路的原状态无关。
正确
错误

窗体底端
数字电子》第07章在线测试
剩余时间：
55:55

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、一个6进制的计数器，是一个（ ）分频器。
A、2
B、6
C、36
D、

 2、同步计数器是指各触发器受控同一计数脉冲。
A、各进位信号并行产生，速度快，电路复杂。
B、各进位信号串行产生，速度快，电路复杂。
C、各进位信号并行产生，速度快，电路简单。
D、

 3、若一个计数器的各触发器的状态更新有先有后，进位信号逐级传递，速度慢，电路简单。则它为：
A、异步计数器
B、同步计数器
C、不能确定
D、

 4、一个触发器可存放一位二进制数，要存放n位二进制数码，需要有（ ）触发器。
A、n个
B、2n个
C、2的n次方个
D、

 5、基本寄存器的数据：
A、只能并行输入、串行输出。
B、只能串行输入、串行输出。
C、只能并行输入、并行输出。
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、计数器是能对输入的脉冲个数进行计数的电路。可实现：
A、分频
B、定时
C、编码
D、选择

 2、4个D触发器组成10进制计数器：
A、有效状态数有10个
B、无效状态数有10个
C、有效状态数有6个
D、无效状态数有6个
E、总状态数有16个

 3、二进制计数器：
A、每经一级触发器，输出脉冲的频率降低一倍
B、每输入一个计数脉冲，最低位的Q状态改变一次。
C、每经一级触发器，输出脉冲的频率增大一倍
D、每经一级触发器，输出脉冲的周期降低一倍

 4、用一片集成四位二进制计数器，可以构成（ ）进制的计数器。
A、6
B、36
C、15
D、24
E、8

 5、用3个触发器构成的环形计数器：
A、计数器的模为6
B、工作时循环移动一个“1” 或“0”。
C、计数器的模为3
D、计数器的模为8

第三题、判断题（每题1分，5道题共5分）
 1、对于同步计数器，各触发器受控同一计数脉冲。各进位信号并行产生，速度快，电路复杂。
正确
错误

 2、二进制计数器每输入一个计数脉冲，最高位的状态改变一次。
正确
错误

 3、用集成计数器构成任意进制计数器时，常用反馈归0法和反馈置数法。
正确
错误

 4、基本寄存器的数据只能并行输入、并行输出。
正确
错误

 5、移位寄存器中的数据可以在移位脉冲作用下依次逐位右移或左移，数据可以并行输入、并行输出，串行输入、串行输出，并行输入、串行输出，串行输入、并行输出。
正确
错误

窗体底端
《数字电子》第08章在线测试
剩余时间：
57:35

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、半导体存储器可以用来存放数据、资料等（ ）信息。
A、2进制
B、10进制
C、12进制
D、

 2、存储器的存储容量是指所包含的：
A、总存储单元数
B、所存放的字数
C、存储器字长
D、

 3、存储器以（ ）为单位进行读写操作。
A、字
B、位
C、存储单元
D、

 4、32K×8的存储器有15位地址码，（ ）条数据线。
A、15
B、32
C、8
D、

 5、ROM存储器：
A、数据不可长久保存，易失
B、数据可长久保存，不易失
C、很难判定
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、存储器的构成单元有：
A、比较器
B、存储矩阵
C、地址译码
D、读/写控制电路

 2、进出存储器的三类信号线有：
A、地址线
B、数据线
C、清0线
D、控制线

 3、存储器以（ ）为单位进行读写操作。
A、字
B、地址
C、位

 4、ROM可以分为：
A、固定ROM
B、可编程ROM
C、RAM

 5、可编程ROM包含：
A、PROM
B、EPROM
C、E2PROM
D、ROM

第三题、判断题（每题1分，5道题共5分）
 1、半导体存储器是用来存放数据、资料等二进制信息的部件。
正确
错误

 2、存储器所包含的总存储单元数是指存放的字数。
正确
错误

 3、存储器以位为单位进行读写操作。
正确
错误

 4、用4K×1的存储器芯片扩展为4K×8的存储器系统，要采用字扩展的方式。
正确
错误

 5、1KB的存储器芯片，其字长为2。
正确
错误

窗体底端
《数字电子》第09章在线测试
剩余时间：
57:21

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、常用的脉冲产生电路：
A、自激多谐振荡器
B、单稳态触发器
C、施密特触发器
D、

 2、单稳态触发器具有：
A、两个稳态
B、一个稳态，一个暂稳态
C、两个暂稳态
D、

 3、单稳态触发器可以用于：
A、定时
B、编码
C、译码
D、

 4、多谐振荡器具有：
A、两个暂稳态
B、一个暂稳态
C、两个稳态
D、

 5、A/D转换器是可以实现（ ）转换的电路。
A、数字信号向模拟信号
B、模拟信号向数字信号
C、二进制信号向数字信号
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、555定时器的基本应用电路有：
A、JK触发器
B、单稳态触发器
C、施密特触发器
D、RS触发器
E、多谐振荡器

 2、555定时器：
A、是一个包含模拟和数字电路的中规模集成芯片。
B、其4脚是复位端。
C、使用时8脚接电源正端，1脚接地。
D、3脚时输出端。

 3、一般A/D转换的四个过程包含：
A、取样
B、保持
C、量化
D、编码

 4、模数转换器：
A、也叫D/A转换器
B、也叫A/D转换器
C、可以实现模拟信号向数字信号
D、可以实现数字信号向模拟信号

 5、D/A转换器：
A、常用数字量的位数表示D/A转换器的分辨率
B、输入数字量位数越少，分辨率越高
C、可以实现数字信号向模拟信号转换
D、输入数字量位数越多，分辨率越高

第三题、判断题（每题1分，5道题共5分）
 1、单稳态触发器的暂稳态经一段时间可自动回到稳态。
正确
错误

 2、多谐振荡器工作时不需要输入信号，电路可从一个暂稳态自动翻转到另一个暂稳态。
正确
错误

 3、施密特触发器在工作时，当输入达到其阈值时，输出状态会翻转。
正确
错误

 4、有回差，抗干扰强的电路叫单稳态触发器。
正确
错误

 5、D/A转换器的输入数字量位数越多，分辨率越高。
正确
错误

窗体底端
