舞台灯光设计的要点

1）基本光---为了能让观众看清楚舞台，看得清楚表演。首先要给整个舞台一个基本照明。这个基本照明包括均匀的白光和色光照明。基本的白光照明是必须的，但照度要求不高，特别是在一些赏众多的场合，或是某些表演的高潮时，或是一些特殊的表演（如魔术），基本白光显得尤为重要。基本色光是整体舞台的气氛光。决定了整个灯光效果的基调，或是热情奔放，或是浪漫温馨，或是字根表忧郁。在灯具的选择上，装在舞台前面投向舞台的光，应选用聚光灯，色光通过加滤色片得到，颜色不宜太深、在舞台表演的顶上和舞台的后面（逆光）一般用聚光灯，也可用束射灯，光线的方向从后面投在赏身上，亮度可以亮一点，颜色也可选用较浓重一些。 中国照明网技术论文·影视舞台灯光 　
（2）人物光---群体表演、大面积的照明由基本白光灯解决。局部照明、主持人的照明用追光灯解决，所以最好配2至3台的追光灯，应付不同的场合使用。车队或其他比较固定的表演者，可用束射灯定点投光。 中国照明网技术论文·影视舞台灯光 　　
（3）背景光---歌舞厅的背景会随着表演者的不同而有所改变，每次改变都是因为美感或节目的需要。背景光就是要把这些背景物恰如其分突出出来，使它们融合到表演中去，烘托主题，常用背景灯有天幕灯、地幕灯、光束灯等。 中国照明网技术论文·影视舞台灯光 　　
（4）基本效果灯---由定向型的光束灯具组成，具有三维空间的造型美感，色彩变化多姿，造型可由舞台灯光师随意组合、改变。 中国照明网技术论文·影视舞台灯光 　（5）特殊效果灯---电脑灯因其优越性能和千变万化的效果，故是最好的特殊效果灯具。但电脑灯价格比较昂贵，故必须在保证基本光和基本效果的前提下给予考虑。同时，由于使用电脑灯，则可相对减少基本效果灯的数量。各灯机械灯具，由于其功能比较单一、固定，会觉得它们不好控制，故可少配一些。 中国照明网技术论文·影视舞台灯光 　　
（6）灯光控制台---上述各种灯光都需要对其光亮度进行控制。一般采用可控硅设备进行控制。在选择灯光控制台时，宜选用效果功能强、可控回路数多、操作方便的控制台类型产品。经济许可的话，最好选用电脑控制台

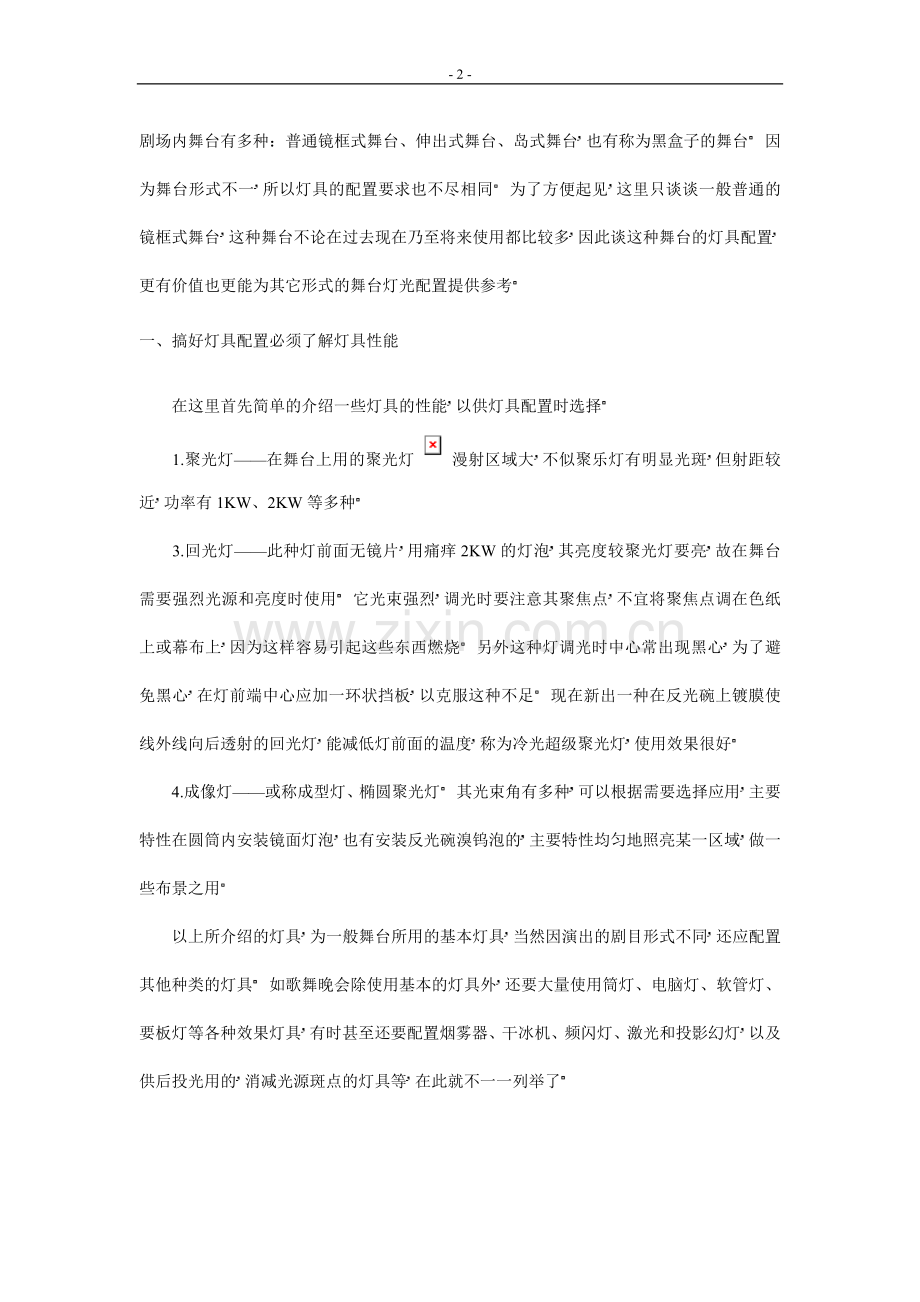

剧场内舞台有多种：普通镜框式舞台、伸出式舞台、岛式舞台也有称为黑盒子的舞台因为舞台形式不一所以灯具的配置要求也不尽相同为了方便起见这里只谈谈一般普通的镜框式舞台这种舞台不论在过去现在乃至将来使用都比较多因此谈这种舞台的灯具配置更有价值也更能为其它形式的舞台灯光配置提供参考

一、搞好灯具配置必须了解灯具性能

　　在这里首先简单的介绍一些灯具的性能以供灯具配置时选择
　　1.聚光灯——在舞台上用的聚光灯漫射区域大不似聚乐灯有明显光斑但射距较近功率有1KW、2KW等多种
　　3.回光灯——此种灯前面无镜片用痛痒2KW的灯泡其亮度较聚光灯要亮故在舞台需要强烈光源和亮度时使用它光束强烈调光时要注意其聚焦点不宜将聚焦点调在色纸上或幕布上因为这样容易引起这些东西燃烧另外这种灯调光时中心常出现黑心为了避免黑心在灯前端中心应加一环状挡板以克服这种不足现在新出一种在反光碗上镀膜使线外线向后透射的回光灯能减低灯前面的温度称为冷光超级聚光灯使用效果很好
　　4.成像灯——或称成型灯、椭圆聚光灯其光束角有多种可以根据需要选择应用主要特性在圆筒内安装镜面灯泡也有安装反光碗溴钨泡的主要特性均匀地照亮某一区域做一些布景之用
　　以上所介绍的灯具为一般舞台所用的基本灯具当然因演出的剧目形式不同还应配置其他种类的灯具如歌舞晚会除使用基本的灯具外还要大量使用筒灯、电脑灯、软管灯、要板灯等各种效果灯具有时甚至还要配置烟雾器、干冰机、频闪灯、激光和投影幻灯以及供后投光用的消减光源斑点的灯具等在此就不一一列举了

二、搞好台口外和台口内两大舞台灯具配置
　　(一)台口外分面光、耳光、包厢(楼座)、远距离追光室
　　1.面光剧场舞台规模有设一道面光、二道面光甚至三道面光面光灯配置应远近距离不同配置不同集距聚光灯、成像灯、其功率应在2KW道面光离台口较近可以加配2KW罗纹灯、回光灯一道面光及二道面光在左、中、右位置应加配焦距、功率适合追光灯具追光灯具可由追光人员自行单独控制其明亮度及换色等
　　2.耳光在台口两侧对称设置剧场舞台规模每侧耳光可设一道或二道配置灯具以聚光灯为主可以少量配置成像灯、罗纹灯耳光离观众厅侧墙很近使用罗纹灯时漫射光常常将近处墙壁照得很亮在程度上场景气氛少用为佳左右每道耳光应各设置追光灯一套供追光人员调控
　　3.脚光在台口外乐池边设脚光槽内置四色散光条灯分色控制其长度略小于台口宽度
　　4.远距离追光室在观众厅后侧左右各设一间内配置气体放电灯如氙灯一切控制由追光人员操作如设专用追光室则往往在楼座左右两侧后区设追光灯位
　　5.包厢(楼座)光剧场情况可以在包厢(楼座)左、中、右处设置灯位配置聚光灯若干个如条件不许可也可以不设
　　(二)台口内分假台口侧片(左右柱光)、假台口上片(一顶吊桥)、二顶、三顶、四顶、五顶、天排、地排、左右流动、左右侧光(左右吊笼)一道吊笼、二道吊笼、三道吊笼、四道吊笼、五道吊笼等舞台规模大小配置例如顶光就要舞台深浅景区分布来几道合适左右侧光(吊笼)也要舞台大小甚至投资多少来考虑设置与否总之要舞台规模、投资和主要演出何种剧目来考虑
　　1.假台口侧片(左右柱光)配置聚光灯、罗纹灯、追光灯少量成像灯除特殊外左右对称
　　2.假台口上片(一项吊桥)配置散光条灯、聚光灯、罗纹灯、成像灯、及追光灯
　　3.二顶光配置散光条灯、聚光灯、罗纹灯、筒灯
　　4.三顶光配置散光条灯、聚光灯、罗纹灯、回光灯、筒灯
　　5.四顶光配置散光条灯、聚光灯、罗纹灯、回光灯、筒灯
　　6.五顶光配置散光条灯、聚光灯、罗纹灯、回光灯、筒灯
　　7.天排配置天排灯
　　8.地排配置地排灯
　　9.流动配置流动用灯架、聚光灯、罗纹灯、平光灯
　　10.左右侧光(灯光吊笼)配置、聚光灯、罗纹灯、成像灯、回光灯
　　有剧场舞台顶光不配置散光条灯而改用成排碘钨散光灯使用
　　配置灯具可以需要配置原则对灯光配置最高要求但要非常不易就像一位灯光界前辈所说——灯光配置它就像人生一样无法回头重来你从错误、遗憾中去寻找!

三！第一   舞台灯光设计 (0AHt6
]_51 lV
一、舞台灯光设计原则 aB&d.
舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的，其目的在于将各种表演艺术再现过程所需的灯光工艺设备，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务。 ~5% nje
1. 创造完全的舞台布光自由空间，适应一切布光要求； 2:P,oF@\
2. 为使该系统能够持续运行，适当加大储备和扩展空间； P]C$[7"R
3. 系统的抗干扰能力和安全性作为重要设计指标； 9{?3S'+
4. 高效节能冷光新型灯具被引入系统设计中； n|nV)Vd
5. DMX512数字信号网络技术被引入系统设计的各个环节之中。 dV f,7:
二、舞台灯光系统工艺设计要求 LJZh&sakm
1．该系统工艺设计和设备配置具有综合剧场的使用功能，在短时间内可轮换多种不同剧种的灯光操作方案。 NX+wbQ;O
2．该系统设计可以从一种照明方案快速转换到另外一种照明方案，转换时间在2小时内完成。 G<dKv)?I
3．该系统允许使用全部配置的各种类型灯具和其它补充设备。 >u 2b!7st
4．该系统设计有足够的安全性和存储容量，整个系统在不中断主电力供应的前提下，对主控台进行持续的诊断检查。 7wM'5*Iy~
5．该系统中的设备完全符合舞台背景噪声的技术要求，空场状态下，所有灯光设备开启时的噪声及外界环境噪声的干扰不高于NR25，测试点1M效果器材的噪声不大于30dB。 VNDO[nnD
6．系统的扩展能力是该系统设计之初有意预留的，如电力硅控容量、网络容量，待日后资金充裕或新技术出现，使本系统不至于因设计不足而大面积修改或更新，达到节省资金和快速适应变化的需求。 y:yNH3mq,
三、舞台灯光系统设计说明 O\:SW[Kj<
舞台灯光灯位布置的顶光、区位构成布光阵列，舞台各部位均有布光点，杜绝死区，可灵活多变地按需组合。 dnK]wN8L {
（1）顶光系统设计配置 ,G}$
#
E
顶光作用是对舞台纵深的表演空间进行必要的照明，顶光配置中采用的各种灯具，大大地提高了光的透光性，透光率比目前国产镜提高了150%，遮光叶设计美观新颖，四页设置合理，遮光效果好，可作舞台顶光布光或染色用。 VYR;$M-o
A. 配置灯具分布如下： eCReO AS
舞台上空，共设有20道顶灯吊杆。 7a |M9c
其中每道顶光分别用不同数目的灯具：PD-JG150 1KW螺纹聚光灯24台(配换色器)、PD-JG1501KW平凸聚光灯40台(配换色器)、PD-P64(配换色器)40台、PH750-26（750W）成像聚光灯64台(配换色器)和（DJD）LD1000R影视舞台柔光灯36台及彩熠2KW电脑摇头灯16台。 | =*yxd}8
B．灯具的排列及投射方法： uc2,.S&L
第一道顶光与面光相衔接照明主演区，衔接时注意人物的高度，可在第一道顶光位置作为定点光及安置特效灯光，并选择部分灯加强表演区支点的照明；第二道至第十道可向舞台后直投、也可垂直向下投射、可加强舞台人物造型及景物空间的照明。前后排光相衔接，使舞台表演区获得比较均匀的色彩和亮度。 <YsTGv
（2）电脑灯设计配置 .'R*d`wz`O
考虑到智能化灯具是２１世纪舞台照明的必然发展趋势，为了满足各种演出灯光需要，舞台灯光设计配置了16台电脑灯摇头灯。 wvkV4v
电脑灯主要布置在舞台上空的顶光灯杆上，采用ＤＭＸ信号控制，通过网络接点连接电脑控制台，可任意调整灯具投射角度，亮度，变换图案，光束大小，颜色等功能，确保满足演出对电脑灯变化要求。 w4:llu>&S\
（3）灯光换色器设计配置 bT~FV9'
安装在部分灯具上的换色器，其作用舞台光、染色、色彩变化、衬托剧情，达到多姿多彩的效果。 M5A00(0
换色器配置： scsVxC+
选用WD－512－08A系列电脑换色器136个。 NSJ!eJA
四、 舞台灯光控制设备配置 A0Xg{6X$
（1）灯光控制台 `nL}c /S
灯光控制台选用英国“Strand”公司300系列125型光路电脑调光台，此调光台使用品质保证的Genius Pro操作软件，此软件支持中小型控制台的预置或追踪模式操作。电脑灯控制是斯全德300系列控制台的又一标准特性，它通过智能鼠标追踪球实现。 1a H86d%6
具有80多年生产、制造、销售、设计经验的全球性公司，其产品的可靠和先进性为我们的选择及业主的使用提供了信心。 c%_sZzjcr
（2）调光硅柜 uZ+x4+c\i
调光硅柜选择的是英国“Strand”公司CD80－A数字调光硅柜。 :XJH 9\
数字硅柜是实现大功率负荷调光的载体，亦是调光系统的核心硬件。CD80－A硅柜是采用数字解码触发控制技术的、具有高控制精度、高性能的调光器。它的DMX输入接口采用光电隔离技术，高精度、高速度的数字触发系统（调光范围1-100%，调光曲线10条，调光精度1024级）。抗干扰强、调试简单，系统不受温度、电压等环境影响，系统不需调试就可达到国家标准一级机规定的输出电压一致性的指标，不需要进行出光点、一致性的维护性调整。系统采用ISP在线系统可编程大规模集成电路，硬件可靠性得到了提高，软件上采用“看门狗”技术和容错技术，即使受到外电网和传输线强烈干扰，能自动检测配电系统，在配电电压波动时可自动修正触发导通角，抑制灯光闪动，保证自身正常工作。硅柜与调光台是以光电隔离方式传输信号，避免了因漏电、静电等意外原因导致烧毁调光台的事故。硅柜具有调光记忆最后一场功能，一旦主、副控制都出故障，也能保证正常演出。可设置9级预热值，以延长灯具寿命,机内固化的10条调光曲线完全可以满足各种演出的需要。设有两个输入接口，可同时接收数字和模拟控制台信号。每个功率单元都具有直通开关，而且各功率单元可以在任何情况下任意互换，为保证演播厅在综艺节目，文艺演出晚会的现场演出 、拍摄、直播，节目录制等要求方面提供了保证，而且为电脑灯，激光效果，变色灯，换色器等设备的应用提供充足的兼容效果和扩展功能,完全满足各种演出的需要。 +3xUu3
第二 舞台灯光系统电气设计
一．灯光系统电力配置 A~2SP ^O
设置2台96路全数字调光硅柜，6KW 192路。 (P|oh#t{
二. 灯光系统电气设备运行中的安全设置 [8YkuXO?j
1．合理配置输出 O@T Gi^5
每个调光、直通输出由1只32A的插座配出，每个插座三根导线长度一致，通过绞合输出。 t?}dh*&
2．良好的接地 !XaAhDU
为消除可控硅干扰，使音、视频设备达到使用要求，在灯光系统设计中选择比较合理、实用的接地系统。扩声系统和灯光系统都设有独立接地干线，采用共用地极，接地电阻≤1Ω。电力电缆和灯线全部安装在金属线槽内，金属线槽设有良好接地装置。 D#M8
G4y
3．触电保护
由于灯光配电线路大部分经插座接到舞台灯光，按低压配电系统常规作法插座回路应装设漏电保护，作间接接触保护，因漏电开关容易误动作，直接影响舞台灯光系统的可靠性，因此以我们采取PE线与相关回路相线一起配线的方式。以减小零序阻抗，保证在发生单相接地故障时，保护装置能可靠动作，保障人身安全。
4．雷电防护
在变电所低压母线装设避雷器，调光灯光配电柜装设电涌保护器，防止文化艺术中心舞台或附近建筑物遭受雷击时由于电磁感应、静电感应产生的过电流、过电压，损坏调光柜及灯光控制计算机系统，保证调光硅柜及灯光控制计算系统安全。
三、灯光系统电气线缆及线路敷设设置
1．硅柜室到所有插座的输出导线,均由三根线长度一致，通过绞合输出。灯线和音、视频等信号线相互远离，必须相遇时做90°交叉，留有0.5M距离；无法避免必须平行时，间距设置大于1M。
2．所有信号连接线缆均选用五芯屏蔽线，以防止干扰。 t qd<t]s
3．设有独立的接地干线，电力电缆和灯线应安装在金属线槽内，金属线槽应接地。 jUgOJO>l
4．插座箱强弱电之间用金属隔板分隔，避免了强电对弱电的干扰，保证弱电系统安全。 vV!F%
5．采用低烟雾（LSF）、阻燃PVC型的铜芯电缆，线缆应可长期工作于90℃环境下，在正常使用条件下，寿命应达30年以上。 x\$u,a
6．插座箱选用符合“国标”企业生产的国际上先进产品，插箱内强、弱电之间用金属隔板分隔，保证安全，有利于电磁兼容。
7．电缆桥架采用热敏电缆作火灾探测，预防电缆火灾。 S~Y ?wi]
8．桥架或线槽加盖，并做防火处理。动力电缆和控制电缆的型号、电压、载流量、截面、芯数，处护套等应满足其电路类型、传输型号、使用环境和敷设方式的要求，并符合有关规范。 BNSyyU`Tw
9．移动部件的控制和动力电缆采用满足防火要求软电缆。电缆的敷设应符合GB50258-96《电气装置安装工程1KV及以下配线工程施工检验验收规范》的要求进行。 J>_L{GOF
10．电缆敷设时应将电磁干扰降低到最低程度。当采用电缆软管时，其长度不能超1米。动力或控制线路用的悬挂或下垂的软电缆应设有应力释放中心芯线，其两端应夹紧，以释放导线应力。 =nB Qm.@
11．动力或控制线路所用的多芯和屏蔽电缆的芯线易于按编号识别，少于25芯的电缆才使用颜色代码，不利用电缆敷设形式或顺序来识别电缆芯数。 >|!u41pv5
12．每根动力和控制电缆的两端的电缆编号相同，并打上有唯一编号的永久标记。电缆编号已在接线图中表示。 ?t &#y9)
13．电线应有足够长度的电缆以满足有关设备总行程的要求，其中包括到维修位置所需的行程。所有电缆进线设备上，有适当的进线接头，以便换电缆，剩余汇电缆应卷在电缆盘上或放在设备内，并牢牢固定。
14．箱盒安装时应垂直于墙面对齐，垂直偏差不大于2mm，进出线箱排列整齐，并留有适当的余量。管内穿线不同回路、不同电压、和交直流的导线，不得穿入同一根管子内，导线在管内不得有接头和扭曲，导线穿入管子内，在出口处，装护套来保护导线。电缆敷设前，仔细检查电缆是否有机械损失，并进行绝缘摇测。动力和照明配电箱的安装，其质量标准符合国家电气工程施工规范。落地动力配电箱牢固安装在角钢或槽钢基础上，用螺丝固定，并做好接地。进出线的管子在基础内高出基础面10公分左右。安装位置尺寸见图纸要求，后面不开检修门的靠墙安装。落地式动力配电箱安装时垂直度为每米1.5毫米，盘间接缝为2毫米。照明箱一般为挂墙安装，本工程采取明、暗二种安装。暗装的挂墙式配电箱在砌墙时直接安装在墙内，也可在墙上预留洞然后再装。保证安装牢固，接地良好，安装平、正、尺寸符合设计要求，底边距地面1.5M，照明配电箱垂直偏差不大于3MM，进出配电箱的管路配到配电箱内并用管帽和锁紧螺母固定。安装配电箱，其盖板表面和粉刷层一样平，进出箱内的管线采用暗敷方式。

四、灯光电气设备柜设置 RM5w"pA7
1．结构 -6g&Ah.
电气设备的机柜和机架都采用经过防绣处理的金属和钢板性制作，必要时用钢板或型钢的柜架加强。电气设备柜有防尘和防潮措施。除通风处和电缆进出口外，所有机柜和机架都全部封闭。每个机柜的深度能保证适当的设备和接线的空间。每一特定组的各机柜深度、高度和颜色都相同。 ^ ?VwT}PYR
2．通风 Xn`A,]%
所有电气元件或装置都能在所用外罩内和规定的环境下连续运行。机柜设有适当的自然通过。以散去设备产生的热量，通过口采用细网或泡沫隔栅保护，以防杂物进入。外壳应加压密封且进风需过漏。 Hn&\)v
cw .,5QD@
3．电缆进出线 C a6h:@[
电缆孔在工厂按所需位置预留；并设有可拆卸板以便在现场最后加工。电缆进出线处考虑电缆的外经、敷设方式和足够的弯曲半径，并有电缆固定装置。 C^@:H h]:
4．机柜门及检修面板 {p{\M`+,e
门和面板设计有足够的刚性，门和面板可拆卸检修，面板装有防尘密封条。所有外壳和面板都在彻底清除油脂和锈迹后涂烘干漆。 1%b6.$BZ
5．标识 #fJ?
@x
设备柜内的部件标志也应为永久性标志，不得使用临时粘贴标志或钢笔识别印记。铭牌与标志的尺寸足够大，在正常光线下2米的距离能看清楚铭牌与标志的文件。 Yh!_r-63-
6．资料袋 H\sh=VT
每个机柜外壳主门内侧挂一个资料袋，用于装入本电气设备柜的各个电气元件或装置样本、接线、维修和维护等资料或图纸。 m*";3
五、硅柜室设计施工要求 }L#_9nxSh
1．设计要求 iy9l\*
（1）由于可控硅工作时会散发出大量的热量，为了保证硅的正常工作，硅室必须装有单独的空调系统和通风设备。 rY)jK<IY
（2）置放可控硅、供电柜和场灯柜的底下设有10号槽钢机座。 S?b9qwpE
（3）硅室防静电地板高为300mm。 M\O*A
（4）调光配电室内楼板荷载要求每平方米800Kg。 yCtbd+E-o
（5）电缆桥架穿过楼板、墙体处留洞尺寸见施工图。 i|$f60 j#g
（6）缆桥架敷设后所有孔洞需用耐火材料作防火封堵。
