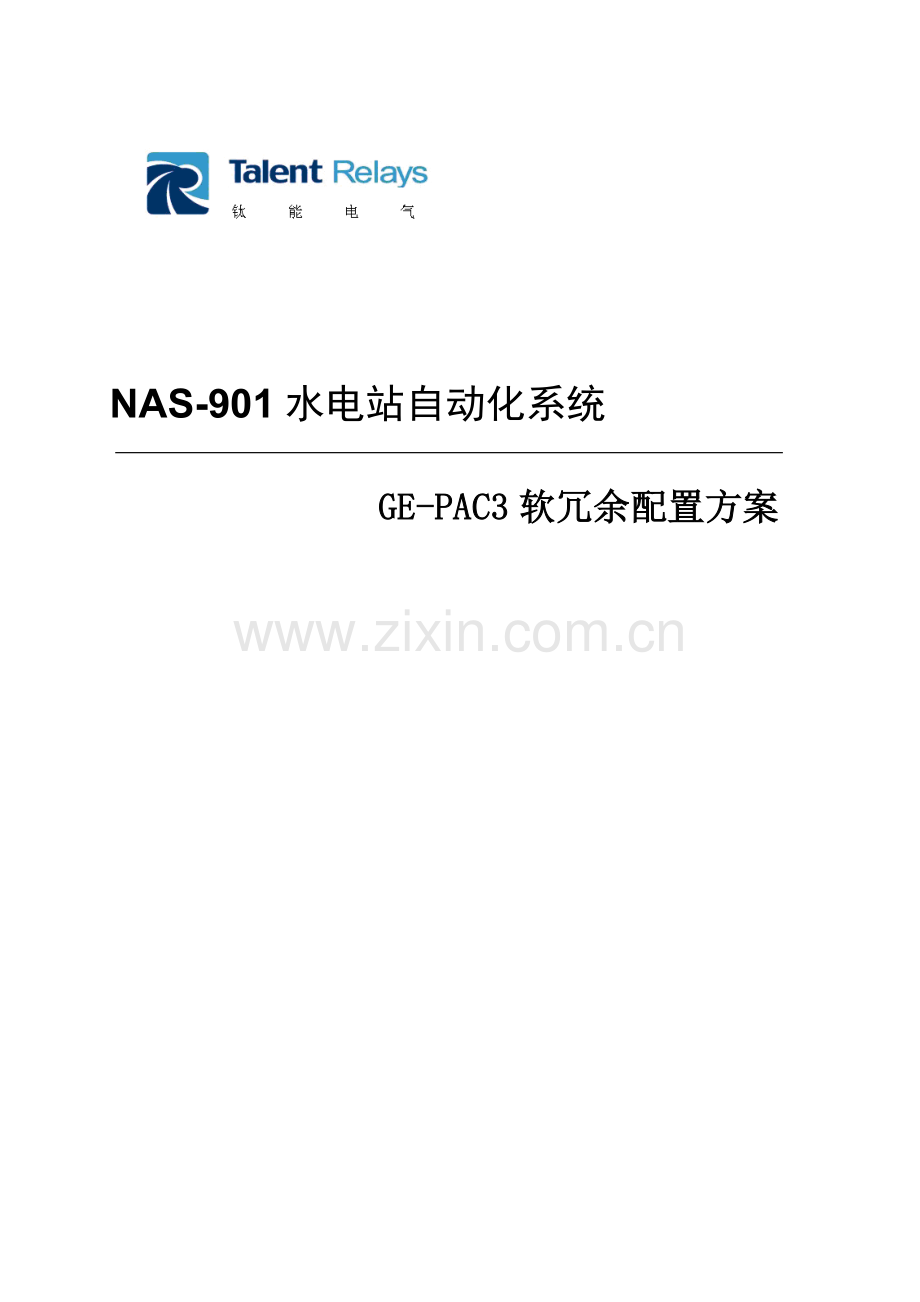

NAS-901水电站自动化系统

GE-PAC3软冗余配置方案

第 7 页 共 8 页

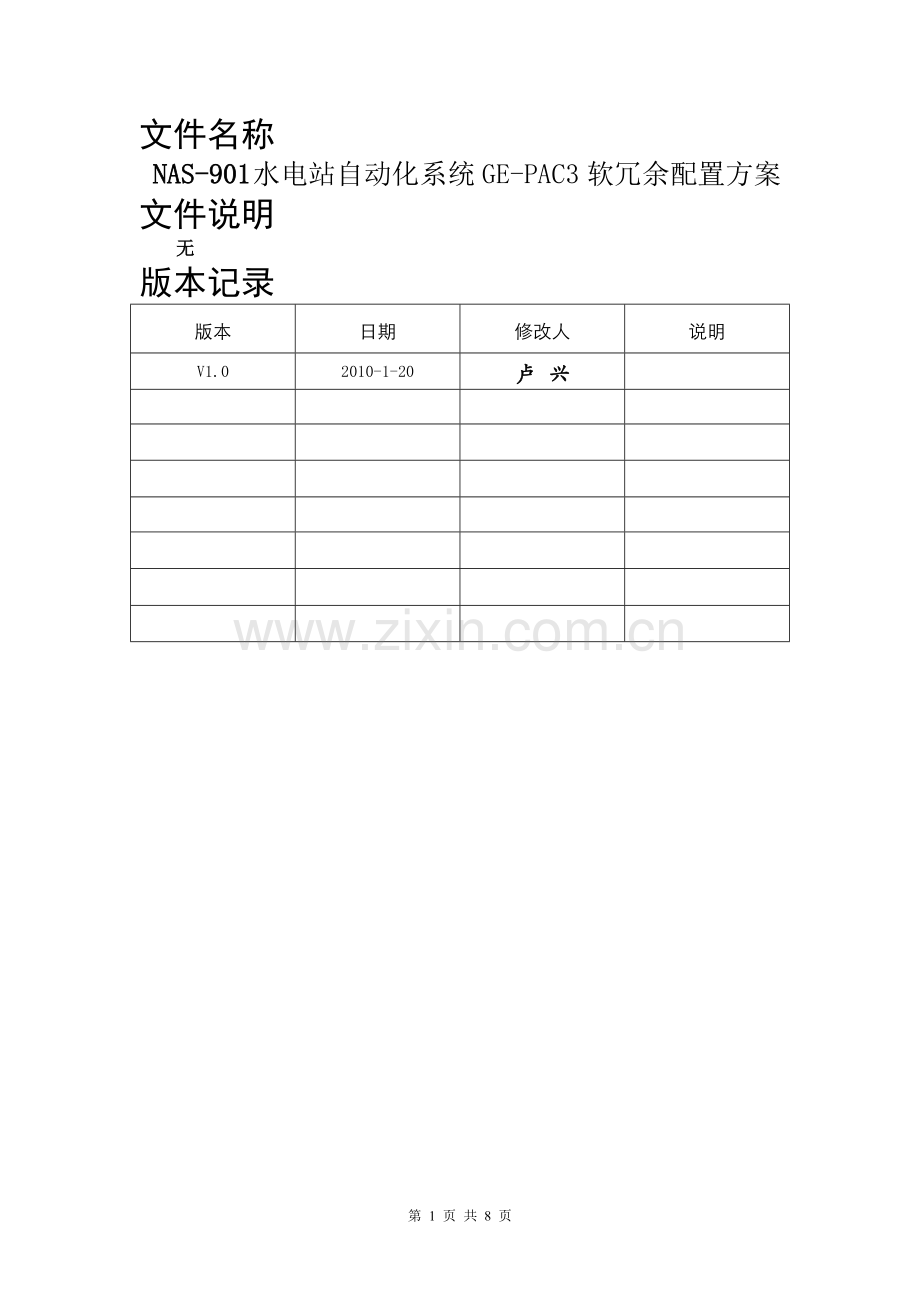

文件名称
NAS-901 水电站自动化系统GE-PAC3软冗余配置方案
文件说明
无
版本记录
版本
日期
修改人
说明
V1.0
2010-1-20
卢 兴

GE-PAC3软冗余配置方案
GE FANUC PAC3I 系列PLC的双机热备系统是一种依靠软件来实现的热备系统。要实现其热备系统，需要用max_on RX3I和Machine Edition共同来配置。上位机组态王中也要用专用的冗余驱动。触摸屏中也需要特殊脚本。以下详述配置方案。
一、 上位机配置
当前PLC连接断开，切换到冗余PLC；当前PLC的CPU停止运行，切换到冗余PLC。
1、 驱动安装
GE-PAC3双机热备系统上位机采用专用驱动- GE9030NET_BD.dll。该设备驱动安装与以往不同，需要亚控提供的“驱动安装工具”，具体安装步骤如下：
⑴打开“驱动安装工具”下的“DriverSetup.exe”，如下图

⑵点击请选择驱动（.DLL文件）下的…，选择对应的驱动“GE9030NET_BD.dll”；在选中“指定组态王安装路径”复选框，点击…,选择组态王的安装路径；点击“安装驱动”， 成功后提示“安装成功”，安装完成。

注意：如某些按钮是灰色，不能选中执行时，请重新启动电脑，重新安装即可。
2、 设备定义
⑴新建设备，打开设备定义向导，选择PLC-GE-9030_BD-TCP；定义设备名称；
指定虚拟端口号。对于一套双机热备系统，只定义一个设备，通过地址实现冗余。
⑵定义设备地址
PLC地址格式为:
IP地址A : IP地址B:IP地址C
如:
192.168.0.1:192.168.0.2表示
双机热备系统PLC地址分别为 192.168.0.1 和 192.168.0.2
注意:使用多网段时,IP地址的最后一位不能重复.两个冗余IP地址也不能够重复。
3、 变量定义
⑴必须定义系统变量%M1020，该变量为系统标志--MasterFlag，该标志=1时，代表本CPU为主；该标志=0时，则切换到冗余PLC。
⑵常规变量定义同以前。

二、 下位机配置
GE FANUC PAC3I 系列PLC的双机热备系统是一种依靠软件来实现的热备系统，要实现其热备系统，首先安装 max_on RX3I软件，使用该软件配合ME组态。
下位机配置参考如下资料：
3i_Max_On 使用入门.ppt
PAC3I双机热备系统的配置方法.doc
PAC3热备下载.doc

三、 触摸屏配置
触摸屏与冗余PLC通讯， 需要触摸屏提供2个通讯口用于与冗余PLC连接，一个口连接一个CPU。具体配置如下：
1、 设备定义
⑴定义通用串口父设备 与冗余PLC通讯，定义2个串口父设备，分别与主从CPU连接，打开属性编辑窗口，设置端口号，波特率，数据位，停止位，数据校验方式等参数，下面是GE-PAC3冗余通讯设置实例。
不同的CPU选择不同的串口端口号。

⑵定义子设备
① 在串口父设备1中，定义两个设备，分别为主设备和主设备快速扫描，主设备用于连接数据库；快速扫描设备只用于连接触摸屏通讯状态和CPU运行标志。
主设备属性窗口：

注意：主设备初始工作状态为：0-停止。
最小采集周期不可太小，可以500ms。
在连接变量中，只连接采集数据。

快速扫描属性窗口：

注意：快速扫描设备初始工作状态：1-启动。
最小采集周期不能与主设备相同，可为100ms。
在连接变量中，只连接设备通讯状态和CPU运行标志。

② 在串口父设备2中，与1中设置相似，只是修改对应的设备地址即可。

2、 特殊变量
⑴A机通讯状态 当A机通讯状态故障时，停止主设备，启动从设备。
⑵A机运行 当A机为主运行时，停止从设备，启动主设备。
⑶B机通讯状态 当B机通讯状态故障时，停止从设备，启动主设备。
⑷B机运行 当B机为主运行时，停止主设备，启动从设备。
3、 事件策略 为了实现主从切换，需要下面四个事件策略，这四个事件策略都是数据对象的值正跳变时执行一次。
⑴A机故障
IF A机通讯状态 <> 0 THEN
!sleep(3000)

IF A机通讯状态 <> 0 THEN
!SetDevice(主设备,2," ") '停止A机工作
!SetDevice(从设备,1," ") '启动B机工作
ENDIF
ENDIF
⑵B机故障
IF B机通讯状态 <> 0 THEN
!sleep(3000)

IF B机通讯状态 <> 0 THEN
!SetDevice(从设备,2," ") '停止B机工作
!SetDevice(主设备,1," ") '启动A机工作
ENDIF
ENDIF
⑶A机运行
IF A机运行=1 THEN
!sleep(3000)
!SetDevice(从设备,2," ") '停止B机工作
!SetDevice(主设备,1," ") '启动A机工作
ENDIF
⑷B机运行
IF B机运行=1 THEN
!sleep(3000)
!SetDevice(主设备,2," ") '停止A机工作
!SetDevice(从设备,1," ") '启动B机工作
ENDIF
