锅炉油改气(LPG)工艺联锁报警程序过程.docx

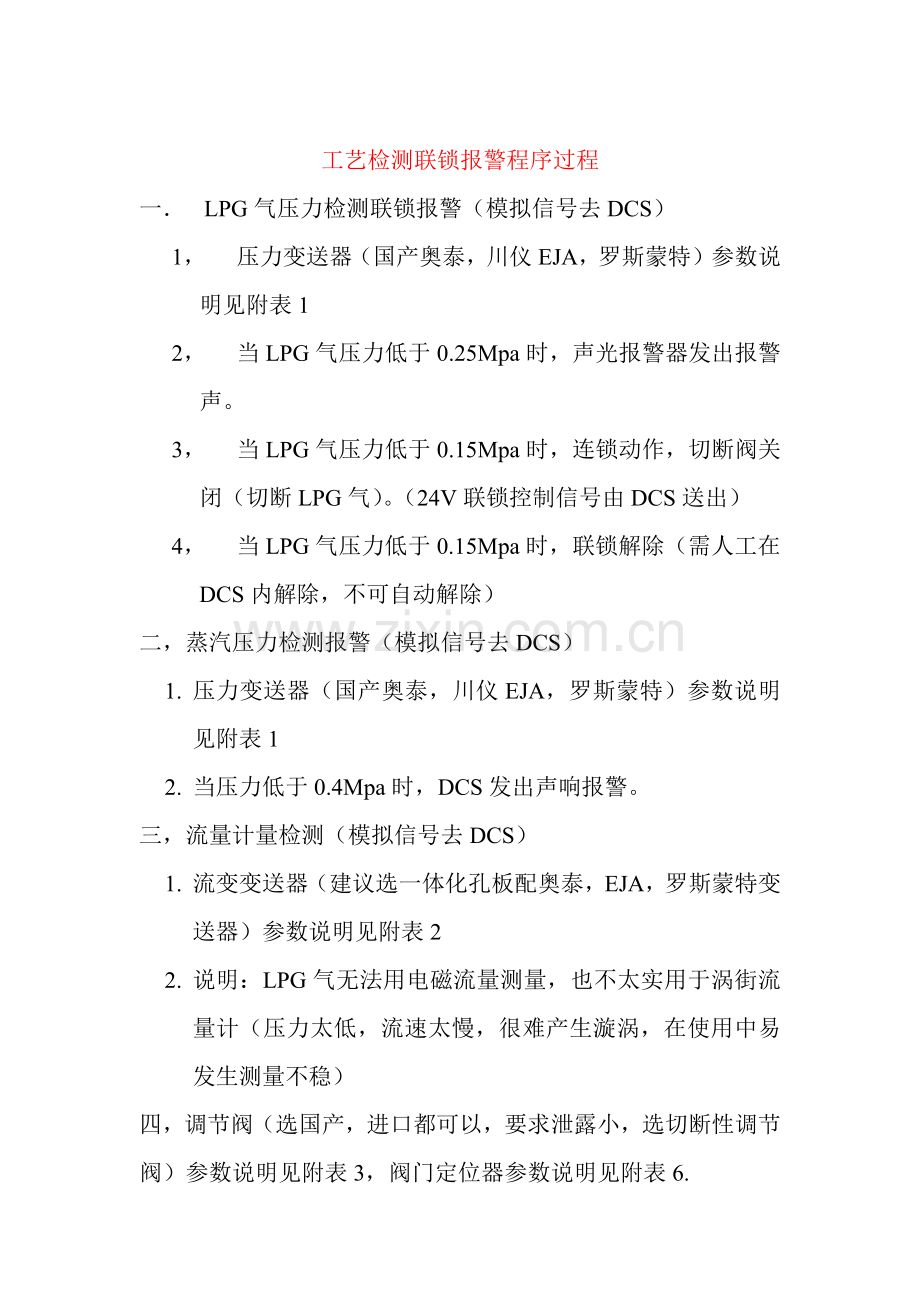

工艺检测联锁报警程序过程
一． LPG气压力检测联锁报警（模拟信号去DCS）
1， 压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表1
2， 当LPG气压力低于0.25Mpa时，声光报警器发出报警声。
3， 当LPG气压力低于0.15Mpa时，连锁动作，切断阀关闭（切断LPG气）。（24V联锁控制信号由DCS送出）
4， 当LPG气压力低于0.15Mpa时，联锁解除（需人工在DCS内解除，不可自动解除）
二，蒸汽压力检测报警（模拟信号去DCS）
1. 压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表1
2. 当压力低于0.4Mpa时，DCS发出声响报警。
三，流量计量检测（模拟信号去DCS）
1. 流变变送器（建议选一体化孔板配奥泰，EJA，罗斯蒙特变送器）参数说明见附表2
2. 说明：LPG气无法用电磁流量测量，也不太实用于涡街流量计（压力太低，流速太慢，很难产生漩涡，在使用中易发生测量不稳）
四，调节阀（选国产，进口都可以，要求泄露小，选切断性调节阀）参数说明见附表3，阀门定位器参数说明见附表6.

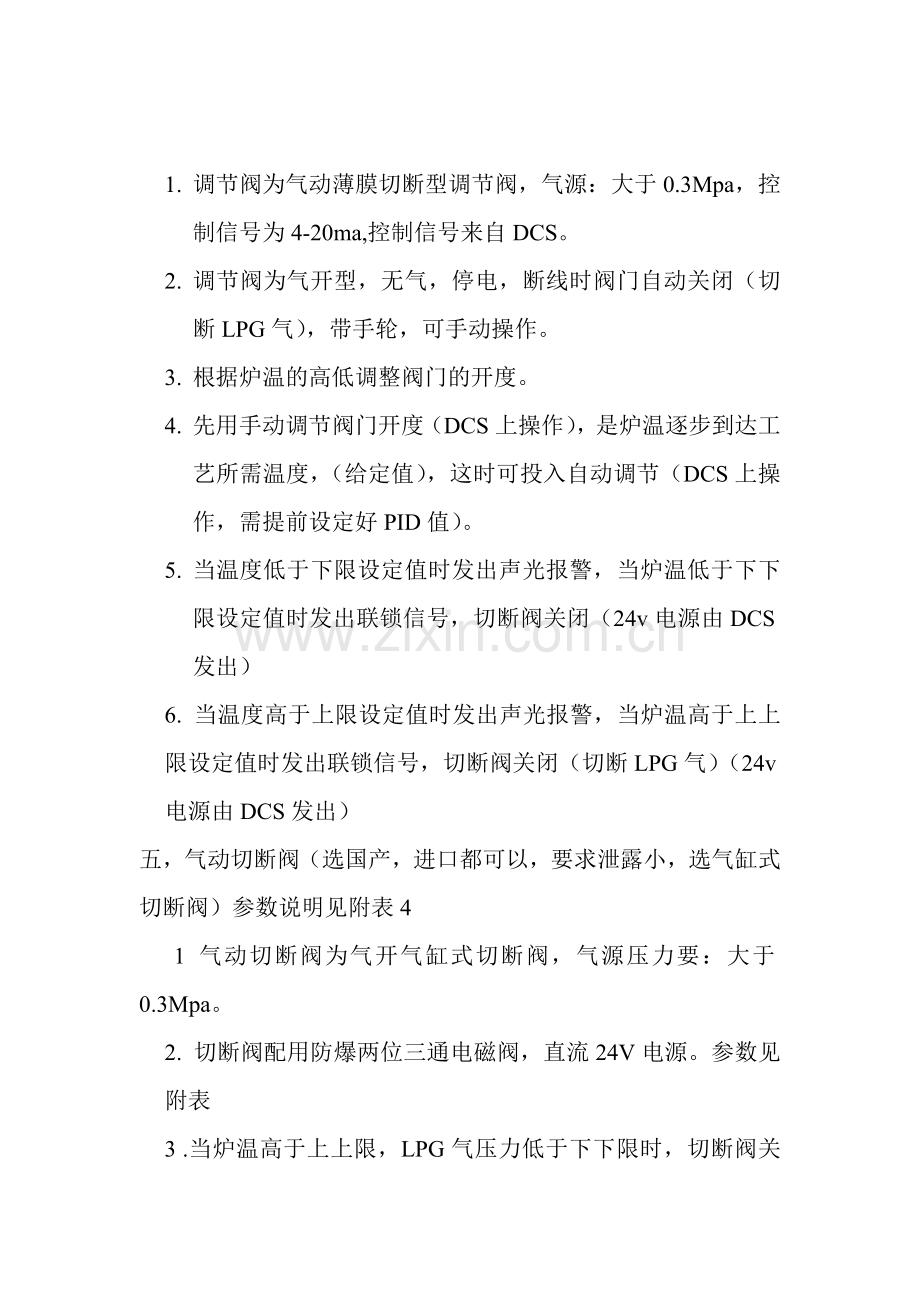

1. 调节阀为气动薄膜切断型调节阀，气源：大于0.3Mpa，控制信号为4-20ma,控制信号来自DCS。
2. 调节阀为气开型，无气，停电，断线时阀门自动关闭（切断LPG气），带手轮，可手动操作。
3. 根据炉温的高低调整阀门的开度。
4. 先用手动调节阀门开度（DCS上操作），是炉温逐步到达工艺所需温度，（给定值），这时可投入自动调节（DCS上操作，需提前设定好PID值）。
5. 当温度低于下限设定值时发出声光报警，当炉温低于下下限设定值时发出联锁信号，切断阀关闭（24v电源由DCS发出）
6. 当温度高于上限设定值时发出声光报警，当炉温高于上上限设定值时发出联锁信号，切断阀关闭（切断LPG气）（24v电源由DCS发出）
五，气动切断阀（选国产，进口都可以，要求泄露小，选气缸式切断阀）参数说明见附表4
1 气动切断阀为气开气缸式切断阀，气源压力要：大于0.3Mpa。
2. 切断阀配用防爆两位三通电磁阀，直流24V电源。参数见附表
3 .当炉温高于上上限，LPG气压力低于下下限时，切断阀关闭（切断LPG气），并发出声光报警，联锁信号（直流24V）来自（DCS）
六，气体泄漏检测报警联锁
1. 气体泄漏检测仪，参数说明见附表5
2. 气体检测仪设定上限，上上限报警联锁
3. 当泄漏量大于上限值时，报警器发出声光报警
4. 当泄漏量大于上上限值时，报警器发出声光报警，并送出联锁控制信号关闭切断阀（24V电源）（切断LPG气）
5. 气体检测报警控制箱安装在操作控制室，气体检测仪4-20ma送控制箱，再由控制箱4-20ma信号送DCS,DCS不参与联锁控制
6. 说明：气体检测仪也可选总线式的参数见附表5
七.
1. 火焰检测器
2.当烧嘴断火时，火焰检测器发出信号（开关信号）去关闭切断阀
3.火焰检测器断火检测信号（开关信号）也可送到DCS，由DCS判断后发出开关信号去控制切断阀（24V电源）。切断阀关闭（切断LPG气）

附表1

AO3051电容式变送器（也可选EJA,罗斯蒙特 ）

★ 概述
AO3051小膜盒电容式变送器是我公司引进国外先进技术和设备生产的精巧型变送器。其关键原材料和零部件均采用进口，设计原理先进、品种规格齐全、安装使用简便。该机型外观上融合了目前国内被广泛使用的3051和EJA的特点，使其具有无可比拟的向前、向后的兼容性，可避免您因产品过时或超前所引起的浪费，保护您的投资。为适应国内自动化水平，该系列产品有普通模拟输出型和带HART现场总线协议的智能型两种产品。
※ 适用范围
AO3051型变送器是适用于精确地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。

※ 工作原理
被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。

其它型δ室
绝压型δ室
★ 特点
※　精度高;
※　稳定性好;
※　固体元件,接插式印刷线路板;
※　小型、重量轻、坚固抗振；
※　量程、零点外部连续可调；
※　阻尼可调；
※　单向过载保护特性好；
※　无机械可动部件，维修工作量少；
※　全系列统一结构，零部件互换性强；
※　防爆结构，全天候使用；
※　接触介质的膜片材料可选择；膜片可选 316L、TAN、HAS-C、MONEL等耐腐蚀材料
※　智能HART现场总线协议。
★ 技术参数
※ 技术指标

● 使用对象
液体、气体或蒸汽
● 测量范围
表压
0～0.1KPa至0～42000 KPa
差压
0～0.1KPa至0～7000 KPa
绝压
0～6KPa至0～7000 KPa
● 输    出
4～20mA DC，智能HART现场总线协议信号输出。
● 电    源
24V DC，可在12V DC工作(带LCD显示最低15VDC)，最高45V DC。
● 负载特性

● 正、负迁移
不管输出如何，正负迁移后，其量程上、下限不得超过量程的极限。
压力变送器:0-100%基准量程
差压变送器:-100%-100%基准量程
● 温度范围
常规变送器工作温度-40℃～+ 85℃ ;带现场指示表-15℃～+ 70℃
储藏温度：-40℃～+ 100℃
灌充硅油测量元件的工作温度（LT型的介质温度）：-40℃～+ 149℃
远传式变送器灌充高温硅油时：-15℃～+ 315℃，普通硅油：-40℃～+ 149℃
● 湿度范围
相对湿度为1～100%
● 传感器容积变化量
小于 0.16cm3
● 指示表
（现场）指针式；数显式
● 防爆类型
隔爆型d II CT6;  本安型ia II CT6
● 量程和零点
外部连续可调
● 超压极限
量程为6MPa以下的施加：0（绝对压力）～14MPa；
量程为20MPa的施加：   0（绝对压力）～32MPa；
量程为42MPa的施加：   0（绝对压力）～52MPa；
变送器无损坏，法兰可承60MPa
● 阻    尼
在0～32秒之间连续可调。
● 启动时间
2秒，不需预热。
※ 性能指标

● 综合精度
调校量程的±0.1%，±0.2%，
(标配精度为±0.1%，若选择其它精度请在订货选型时注明。)
● 稳定性
六个月内不超过变送器精度

● 温度影响
● 温度影响:在最大量程时(- 10℃ -60℃)每 30℃变化量:
(智能型*)
量程代号
或名称
精确度等级
0.1级
0.2 级
2
/
/
3
/
≤±0.30%
4、5、6、7、8
≤±0.08%
≤±0.15%
远传、液位
/
/

● 静压影响
量程代号
或名称
精确度等级
0.1级
0.20级
2
/
/
3
/
0.5%
4、5、6、7、8
0.10%
0.30%
4、5、6、7(高静压)
/
2%
● 振动影响
在任意轴向上，频率为200Hz，引起的误差为最大量程的±0.05%/g，量程代号2（微差压）为±0.25%/g
● 电源影响
小于输出量程的0.005%/V。
● 负载影响
电源稳定时，无负载影响。
● 安装位置影响
最大可产生0.24KPa的零点误差，但可校正，对量程无影响。
※ 性能指标

● 结构材料
隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽。
O型圈（介质接触处）：氟橡胶
法兰和螺栓：316不锈钢。
灌充液：硅油或惰性油。
电气壳体：低铜铝合金。
螺栓：碳钢镀铬
● 引压连接件
在压力容室上的连接螺孔为1/4NPT，引压接头上的连接螺孔为1/2NPT，其中心距见各种型号的外形尺寸图
信号电缆连接螺孔为M20×1.5
● 外壳防护等级
IP65
● 重     量
3.9kg（不包括选件,带法兰变送器除外）

★ 结构尺寸
※ AO3051系列安装方式图

※

AO3051系列外形尺寸图

量程代码
M(mm)
对应型号
0
59.1
AO3051GP

2
54.0

AO3051SP

AO3051DR

3
54.0
AO3051GP

AO3051SP
AO3051DP

4
54.0
AO3051GP
AO3051AP
AO3051SP
AO3051DP

AO3051HP
5
54.0
AO3051GP
AO3051AP
AO3051SP
AO3051DP

AO3051HP
6
55.6
AO3051GP
AO3051AP

AO3051DP

AO3051HP
7
55.6
AO3051GP
AO3051AP

AO3051DP

AO3051HP
8
57.2
AO3051GP
AO3051AP

AO3051DP

9
59.1
AO3051GP

附表2

AOLZ系列金属管浮子流量计

★ 概述
AOLZ系列金属管浮子流量计用于封闭管道中液体、气体或蒸汽的流量测量，在过程控制中的广泛应用，特别适合中小流量的控制和测量。
它是由锥管、浮子、指示器、转换器组成。流体流进锥管浮子上升，其升力M与重力G平衡时，浮子的位移通过磁钢传递给指示器就地指示流量或再由转换器转换成相应的电信号（二线制4～20mA,三线制0～10 mA,四线制4～20 mA、0～20mA）可与DDZ-Ⅱ、 DDZ-Ⅲ型电动单元组合仪表，I系列、EK系列等仪表匹配，也可与计算机联网实现流量的远距离显示，记录、调节，积算和控制
说明：根据工艺条件气体测量也可选金属管浮子流量计

角接取压标准孔板配差压变送器

（一体化）

概述及工作原理
充满管道的流体，当它们流经管道内的节流装置时，流速将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。但是，压差的大小不仅决定于流量，而且还与其它许多因素有关，例如，当节流装置型式或管道内流动介质的物理性质如密度、粘度等不同时，在同样大小的流量下产生的压差也是不同的。
节流装置是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量：节流装置包括环室孔板、喷嘴、经典文丘里管等。
节流装置是与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

主要技术规范
▲主要技术特性
1、角接取压标准孔板，适用于管径50mm至1000mm以上。雷诺数Red的范围为5×103—107。直径比为β（为0.22至0.80）。
角接取压标准孔板的最小雷诺数Red min推荐值。

β
Red min
β
Red min
β
Red min
0.22
5.00×103
0.525
2.13×104
0.625
6.27×104
0.250
8.00×103
0.450
2.49×104
0.650
7.16×104
0.275
9.00×103
0.475
2.87×104
0.675
8.21×104
0.300
1.30×104
0.500
3.29×104
0.700
9.48×104
0.325
1.70×104
0.525
3.75×104
0.725
1.11×105
0.350
1.90×104
0.550
4.27×104
0.750
1.32×105
0.375
2.00×104
0.575
4.85×104
0.775
1.59×105
0.400
2.00×104
0.600
5.51×104
0.800
1.98×105
如角接取压标准孔板在上表所列的最小雷诺数以上使用时，由于流量变化所引起的流量系数变化与实际值相比不超过0.5%。
2、角接取压标准喷嘴：适用于管径为50mm至500mm之间，雷诺数Red范围为2×104—2×106之间，直径比β（为0.32至0.80范围内）。、
角接取压标准喷嘴的最小雷诺数Red min推荐值

β
Red min
β
Red min
β
Red min
0.320
4.05×104
0.500
4.94×104
0.675
4.66×104
0.350
3.93×104
0.525
5.22×104
0.700
3.42×104
0.375
3.95×104
0.550
5.49×104
0.725
2.00×104
0.400
4.04×104
0.575
5.69×104
0.750
2.00×105
0.425
4.19×104
0.600
5.78×104
0.775
2.97×105
0.450
4.40×104
0.625
5.69×104
0.800
5.19×105
0.475
4.66×104
0.650
5.35×104

如角接取压标准喷嘴在上表所列的最小雷诺数以上使用时，由于流量变化所引起的流量系数变化与实际值相比不超过0.5%。

说明：建议选一体化孔板流量计

附表4
ZSQP气动活塞切断阀

产品类别：气动调节阀    产品编号：ZSQP
简单介绍
ZSQP气动活塞切断阀，气动活塞切断阀由气动活塞执行机构和控制阀门组成，气动活塞切断阀阀体结构有单座、套筒和三通三种型式。气动活塞式断阀广泛用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
ZSQP气动活塞式切断阀
   的详细介绍
◆ 产品简介
ZSQP气动活塞切断阀，气动活塞切断阀由气动活塞执行机构和控制阀门组成，气动活塞切断阀阀体结构有单座、套筒和三通三种型式。气动活塞式断阀广泛用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
◆

技术参数

◆ 阀体结构

◆ 执行机构

◆ Kv值和行程

◆ 阀作用型式
气 — 关式或气 — 开式

说明：也可选进口切断阀和配装进口两位三通电磁阀（要求防爆）

附表5

燃油改燃气（LPG）项目

可燃气体检测报警系统总线（1）

技

术

方

案

甲方生产厂区可燃气体检测、报警工程项目拟采用乙方生产的气体检测报警系统及其提供的配套产品，特制订本技术方案。本技术方案为订货合同的基础文件,经双方签字确认后可作为合同的技术附件。

一、有毒气报警系统概述
根据甲方的技术要求，有毒气体检测选用我公司生产的SDFT系列可燃气体探测器，探测器采用催化传感器，寿命平均为2年。可燃气体探测器的所有传感器均为抗中毒型，且所有探测器都带有防尘罩，防止安装在室外时被沾灰、雨淋，更好地延长传感器的使用寿命。
二次显示报警仪表选用我公司生产的SDFT型气体检测报警器，该主机带有继电器输出，RS485信号输入，报警值可编程设定及实现联锁控制等功能。
1、安装：探测器安装在生产现场，报警控制器安装在控制值班室。另外，现场安装户外式声光报警器。
2、原理：可燃传感器检测到 泄漏时，电极发生氧化还原反应，此时传感器输出电流，电流大小与气体浓度成正比。信号经放大处理后转换成4~20mA信号，连接到气体检测报警器主机，信号大于设定的报警值时（对应气体浓度超标），报警器主机发出声光报警，同时通过继电器输出控制信号，控制户外式声光报警器，及时通知现场工作人员采取防护措施。
3、系统构成：由可燃气体探测器，加上气体报警控制器（主机），以及室外声光报警器组成一套完整的气体检测系统。

系统示意图如下：

报警控制器
（主机）
可燃气体探测器
RS-485 开关信号
。。。

现场声光报警

二、产品性能指标
1、HF气体探测器：
产品名称
点型可燃气体探测器

产品型号
SDFT-01
产品类别
气体含量探测器

产品说明

      SDFT气体检测变送器可以应用于有毒有害存在的化工厂区，仪表采用国外最新英国进口电化学传感器技术，产品具有信号稳定，精度高等优点，仪表外壳采用铸铝一次成型防爆隔爆设计，接线方式适用于各种危险场所。
      SDFT仪表广泛使用于制药，化工化肥，冶铁炼钢，焦化、发电，化工车间等需要防毒防爆的场所。

产品特点：
● 电    源：24V直流电源供电
● 检测方式：扩散式、催化燃烧
● 工作方式：长期连续工作
● 测量范围：0-100%LEL
● 精度：＜±3%（F.S）
● 最小读数：1ppm
● 响应时间：＜30秒
● 输出信号： RS485输出
● 连线方式：G1/2阳螺纹防爆软管
● 连接电缆规格： RVVP 4×1.5mm2
● 信号传输距离：≤1000米
● 结构材料：压铸铝
● 防爆标志：ExdIICT6
● 防护等级：IP65
● 工作温度：-20～70℃
● 工作湿度：≤90%RH
● 尺  寸：183×143×107mm
● 重  量：≤1.5kg

2、报警控制器：
产品名称
气体报警控制器

产品型号
SDFT-01
产品类别
气体报警控制系统

产品说明

产品特点：
◆ 良好的重复性和抗湿温度干扰性
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠
◆ 体积小、安装简便
◆ 采用四线制总线结构，由监控仪表远离现场察看探测结果
◆ 自身拥有两级报警开关量输出
◆ 总线式布置，布线简便

产品特点：
●  主机容量：可以挂接64个数字通讯方式的总线探测器
●  液   晶：分辨率320*240，5.1寸
●  处理器：ARM7
● 检测气体：可燃
● 显示方式：可选择每页显示4个或者每页显示14个。
● 巡检间隔：0.1s
● 换页间隔：4s-14s（可调）
● 单路显示：可只监控单个变送器的气体浓度。
● 在线设置：可在线设置总线变送器的参数，校正和调零。
● 开关输出：2组继电器触点
● 实名输入：可输入设备的安装地址，汉字、数字和字母。
● 数据存储：可保存3200多条气体报警及开机记录，采用循环覆盖式存储。
● 通讯接口：1路RS485与总线变送器通讯。
● 通讯速率：9600bps（默认）
● 传输距离：探测器与控制器间最大距离≤1000米
● 安装方式：安全现场壁挂式安装
● 主机电源：~220V±15%、50Hz
● 功 率：≤10W
● 探测器供电：DC24V
● 工作温度：-10℃～70℃
● 环境湿度：≤90%RH
● 外形尺寸： 450mm×270mm×100mm

3、室外声光报警器
产品特点：
①、25W报警音响——声音宏亮,可根据用户要求定制；
②、防风雨电路工艺设计——防水、防尘、质量可靠；
③、警灯、警号一体化——安装简便，功能强大；
④、交流220V触发即报警——操作简单，使用寿命长；
技术参数：
型号  功率  额定电压 尺寸  声强 备注
SG-06A  25W  DC24/AC220V  160W*170L*390H  130dB 声音种类可选

三、系统配置：
1、1台64路总线式报警控制器，一对一显示。
2、总线式可燃气体探测器： 40台
3、室外声光报警器：6台（AHF装置4台、罐区2台）
四、安装说明：
探头的安装位置对于检测效果至关重要的。确定位置时需要综合考虑以下因素：气体泄漏点的密度、被测气体的比重、 周围建筑的影响、生产设备的新旧程度、风向影响、常年的气象情况等，在室内还要考虑门窗的位置。
1、以下建议供用户参考:
1.1 探头与被测气体的可能泄漏点要保持适当距离（1~2m），以免长期处于报警状态使人麻痹。
1.2 探头应安装在泄漏点下风向,要按防爆要求接好地线。
1.3 在室内安装时，如果泄漏源在室外，探头应安装在进风口处。
1.4 要根据被测气体与空气的比重来确定安装的高度。如：天然气、HF就要安装的高一些，CL2、H2S就要安装的低一些。
1.5 要根据被测气体可能泄漏点的情况，人员出现的频率和停留时间，选择探头的数量，一般间隔15m安装1台，以达到最佳的经济效果。
1.6 要防止探头受高温热源的辐射，过高的温度会影响传感器的使用效果和寿命。
1.7如果生产设备陈旧，可考虑增加被测点。

2、安装方法：
A、墙壁式安装：在墙面上固定好3个F6~F8的膨胀螺栓，其相互间距约为117mm，再用3个螺母加弹簧垫、平垫固定好。
B、管式安装：抱箍螺纹端中心距约117mm，螺纹M6~M8，固定管外径F60~F70，加弹簧垫、平垫固定牢固。

五、质量保证和服务：
1、 甲方按乙方提供的《产品使用说明书》和图纸进行设备安装，并做好齐全、完整、有效的施工记录等，保证设备的正确安装。
2、 本项目乙方提供现场指导安装、系统调试，保证按期运行。
3、 产品质保期一年（以投入运行日期始计），其间用户遵守使用要求，而产品质量低于技术指标时，享受免费维修或更换。
4、 设备使用过程中应有专人负责操作和维护。因违反操作规定和要求而造成的损坏，我公司将进行收费维修。
5、 本公司长期提供售后技术服务支持。

可燃气体检测报警系统（2）模拟信号

技

术

方

案

甲方生产厂区有毒气体氟化氢检测、报警工程项目拟采用乙方生产的气体检测报警系统及其提供的配套产品，特制订本技术方案。本技术方案为订货合同的基础文件,经双方签字确认后可作为合同的技术附件。

一、有毒气报警系统概述
根据甲方的技术要求，有毒气体检测选用我公司生产的SDFT系列可燃气体探测器，探测器采用催化燃烧传感器，寿命平均为2年。有毒气体探测器的所有传感器均为抗中毒型，且所有探测器都带有防尘罩，防止安装在室外时被沾灰、雨淋，更好地延长传感器的使用寿命。
二次显示报警仪表选用我公司生产的SDFT型气体检测报警器，该主机带有继电器输出，4~20mA信号输入，报警值可编程设定及实现联锁控制等功能。
1、安装：探测器安装在生产现场，报警控制器安装在控制值班室。另外，现场安装户外式声光报警器。
2、原理：催化燃烧传感器检测到可燃泄漏时，电极发生反应，此时传感器输出电流，电流大小与气体浓度成正比。信号经放大处理后转换成4~20mA信号，连接到气体检测报警器主机，信号大于设定的报警值时（对应气体浓度超标），报警器主机发出声光报警，同时通过继电器输出控制信号，控制户外式声光报警器，及时通知现场工作人员采取防护措施。
3、系统构成：由可燃气体探测器，加上气体报警控制器（主机），以及室外声光报警器组成一套完整的气体检测系统。
系统示意图如下：
报警控制器
（主机）

HF气体探测器
4-20mA 开关信号
。。。

现场声光报警

二、产品性能指标
1、HF气体探测器：
产品名称
点型可燃气体探测器

产品型号
SDFT-01
产品类别
气体含量探测器

产品说明

      SDFT气体检测变送器可以应用于有毒有害存在的化工厂区，仪表采用国外最新英国进口电化学传感器技术，产品具有信号稳定，精度高等优点，仪表外壳采用铸铝一次成型防爆隔爆设计，接线方式适用于各种危险场所。
      SDFT仪表广泛使用于制药，化工化肥，冶铁炼钢，焦化、发电，化工车间等需要防毒防爆的场所。

产品特点：
● 电    源：24V直流电源供电
● 检测方式：扩散式可燃
● 工作方式：长期连续工作
● 测量范围：0-100%LEL
● 精度：＜±3%（F.S）
● 最小读数：1ppm
● 响应时间：＜30秒
● 输出信号： 4~20mA
● 连线方式：G1/2阳螺纹防爆软管
● 连接电缆规格： RVVP 3×1.5mm2
● 信号传输距离：≤1000米
● 结构材料：压铸铝
● 安装方式：管支架或壁挂
● 防爆标志：ExdIICT6
● 防护等级：IP65
● 工作温度：-20～60℃
● 工作湿度：≤90%RH
● 尺  寸：170×130×65mm
● 重  量：≤1.2kg

2、报警控制器：
产品名称
气体报警控制器

产品型号
SDFT-01
产品类别
智能气体报警控制系统

产品说明

产品特点：
◆ 良好的重复性和抗湿温度干扰性。
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠
◆ 体积小、安装简便。
◆ 采用三线制分线结构，由监控仪表远离现场察看探测结果。
◆ 自身拥有两级报警开关量输出。
◆ 共用声光报警 。

产品特点：
●  主机容量：可以挂接48台（16路×3台）的分线式探测器
●  显 示：LED数码管
● 检测气体：可燃
● 显示方式：各自16回路巡检。
● 巡检间隔：1~10S可选
● 单路显示：可只监控单个变送器的气体浓度。
● 仪表设置：可设置仪表的参数（量程、报警值等）。
● 开关输出：2组继电器触点
● 信号输入：4~20mA标准信号(来自气体探测器)
● 测量精度：0.5%FS±1字
● 报 警：统一两级浓度声光报警。
● 报警音量：≥85dB
● 传输距离：探测器与控制器间最大距离≤1000米
● 安装方式：安全现场壁挂式安装
● 主机电源：~220V±15%、50Hz
● 功 率：≤10W
● 探测器供电：DC24V
● 工作温度：-10℃～70℃
● 环境湿度：≤90%RH
● 外形尺寸： 800mm×600mm×300mm

3、室外声光报警器
产品特点：
①、25W报警音响——声音宏亮,可根据用户要求定制；
②、防风雨电路工艺设计——防水、防尘、质量可靠；
③、警灯、警号一体化——安装简便，功能强大；
④、交流220V触发即报警——操作简单，使用寿命长；
技术参数：
型号  功率  额定电压 尺寸  声强 备注
SG-06A  25W  DC24/AC220V  160W*170L*390H  130dB 声音种类可选

三、系统配置：
1、1台48回路循环显示的报警控制器。
2、分线式气体探测器： 40台。
3、室外声光报警器：6台（AHF装置4台、罐区2台）
四、安装说明：
探头的安装位置对于检测效果至关重要的。确定位置时需要综合考虑以下因素：气体泄漏点的密度、被测气体的比重、 周围建筑的影响、生产设备的新旧程度、风向影响、常年的气象情况等，在室内还要考虑门窗的位置。
1、以下建议供用户参考:
1.1 探头与被测气体的可能泄漏点要保持适当距离（1~2m），以免长期处于报警状态使人麻痹。
1.2 探头应安装在泄漏点下风向,要按防爆要求接好地线。
1.3 在室内安装时，如果泄漏源在室外，探头应安装在进风口处。
1.4 要根据被测气体与空气的比重来确定安装的高度。如：天然气、HF就要安装的高一些，CL2、H2S就要安装的低一些。
1.5 要根据被测气体可能泄漏点的情况，人员出现的频率和停留时间，选择探头的数量，一般间隔7.5m安装1台，以达到最佳的经济效果。
1.6 要防止探头受高温热源的辐射，过高的温度会影响传感器的使用效果和寿命。
1.7如果生产设备陈旧，可考虑增加被测点。

2、安装方法:
A、墙壁式安装：在墙面上固定好四个F6~F8的膨胀螺栓，其上下左右间距为78mm，再用四个螺母加弹簧垫、平垫固定好。
B、管式安装：抱箍螺纹端中心距约78mm，螺纹M6~M8，固定管外径F50~F70，加弹簧垫、平垫固定牢固。
五、质量保证和服务：
6、 甲方按乙方提供的《产品使用说明书》和图纸进行设备安装，并做好齐全、完整、有效的施工记录等，保证设备的正确安装。
7、 本项目乙方提供现场指导安装、系统调试，保证按期运行。
8、 产品质保期一年（以投入运行日期始计），其间用户遵守使用要求，而产品质量低于技术指标时，享受免费维修或更换。
9、 设备使用过程中应有专人负责操作和维护。因违反操作规定和要求而造成的损坏，我公司将进行收费维修。
10、 本公司长期提供售后技术服务支持。

智能阀门定位器
智能阀门定位器 -- 智能阀门定位器AVP100

   AVP100是基于微处理器技术上的智能型电/气阀门定位器，它接受控制器传送的直流倍信号控制阀门的开度。除此功能外，AVP100还具有自动组态、自我诊断功能，极大提高工厂的生产效率。
☼自动整定。
☼流量设定、强制全关设定，全规格可软件设定，满足不同要求。
☼可选阀位反馈，满足特殊需要。 ---可适用与单、双作用执行器。

技术参数
项目
单作用　双作用
输入信号
4-20mA
阻抗
MAX 300Ω
输入压力
1.4~7Kgf/cm3
行程范围
反馈杆旋转±4°~±20°
气源接口
NPT1/4
压力表接口
NPT1/8
电源接口
NPT1/2
防爆特级
Ex dllBT5，Ex iallcT6
防护特级
IP66
环境温度
-20℃~70℃
环境湿度
10~90RH
直线型
可变
滞后度
1%F.S.
灵敏度
可变
重复性
±0.5%F.S.
空气消耗量
5LPM(sup=1.4Kgf/cm3)
流量
80LPM(sup=1.4Kgf/cm3)
材质
压铸铝
重量
1.7Kg

电气阀门定位器

电气阀门定位器 -- 电气阀门定位器ZPD-2000

ZPD-2000系列电-气阀门定位器与调节阀配套使用把调节器输出的信号转换成驱动调节阀的气信号，克服填料函与夜工杆的摩擦力，克服介质压差对调节阀芯不平衡力，提高阀门的动作速度，可实现分程控制(段幅信号)可改变阀的作用方式可控制非标准操作压力的各种类型气动执行机构。 ---在5~200HZ范围内无共振现象。 ---防爆结构，可现场调整定位器。 ---空气消耗量少，经济性好。

技术参数
项目
单作用　双作用
输入信号
4-20mA(0-10mA)
阻抗
300±10Ω
输入压力
1.4~5Kgf/cm3
行程范围
20~100mm(0~90°)
气源接口
M10×1
压力表接口
NPT1/8
电源接口
G1/2
防爆特级
Ex dllBT5，Ex iallcT6
防护特级
IP66
环境温度
-20℃~70℃
环境湿度
10~90RH
直线型
±1%F.S.±2%F.S.
滞后度
1%F.S.
灵敏度
±0.2%F.S.±0.5%F.S.
重复性
±0.5%F.S.
空气消耗量
5LPM(sup=1.4Kgf/cm3)
流量
60LPM(sup=1.4Kgf/cm3)
材质
压铸铝
重量
2.8Kg
