单项选择电学

一、单项选择题(每小题2分，共12分)
07 3．如图l所示，下列电路中属于串联电路的是 ( )

08 3．如图1所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ ）

09 6． 如图1所示的电路中，电源电压保持不变，闭合开关S，滑片P向B端移动的过程中，下列说法中正确的是（ ）
A．电流表的示数变小，灯的实际功率变小
B．电压表的示数变大，灯的实际功率变大
C．电流表的示数变大，电压表的示数变小
D．电路中的总功率变大

10 6、如图2所示，开关都闭合时，灯泡L1与L2组成串联电路的是 （ ）

11 6、如图2所示电路，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“3.8V0.5A”
的小灯泡接在a，b两点间，则这个小灯泡（ ）
A、比正常发光亮些 B、比正常发光暗些
C、能正常发光 D、灯丝将会被烧断

二、填空题I每空1分，共18分)
07 14．如图5所示的电路，若闭合开关S，则电流表的示数将__________，电路中的总电阻将___________．(选填“变大”、“变小”或“不变”)

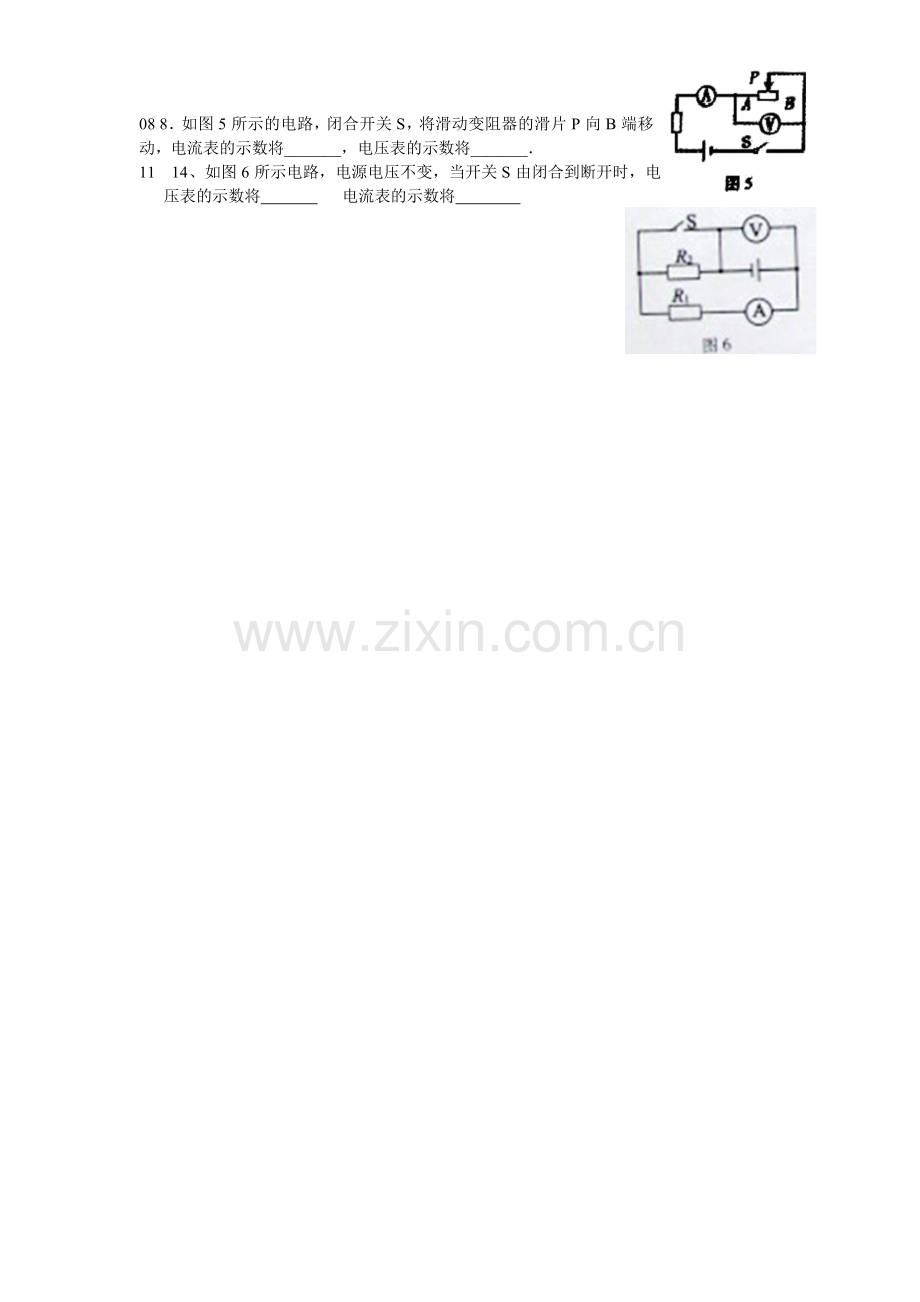

08 8．如图5所示的电路，闭合开关S，将滑动变阻器的滑片P向B端移动，电流表的示数将_______，电压表的示数将_______．
11 14、如图6所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将 电流表的示数将
