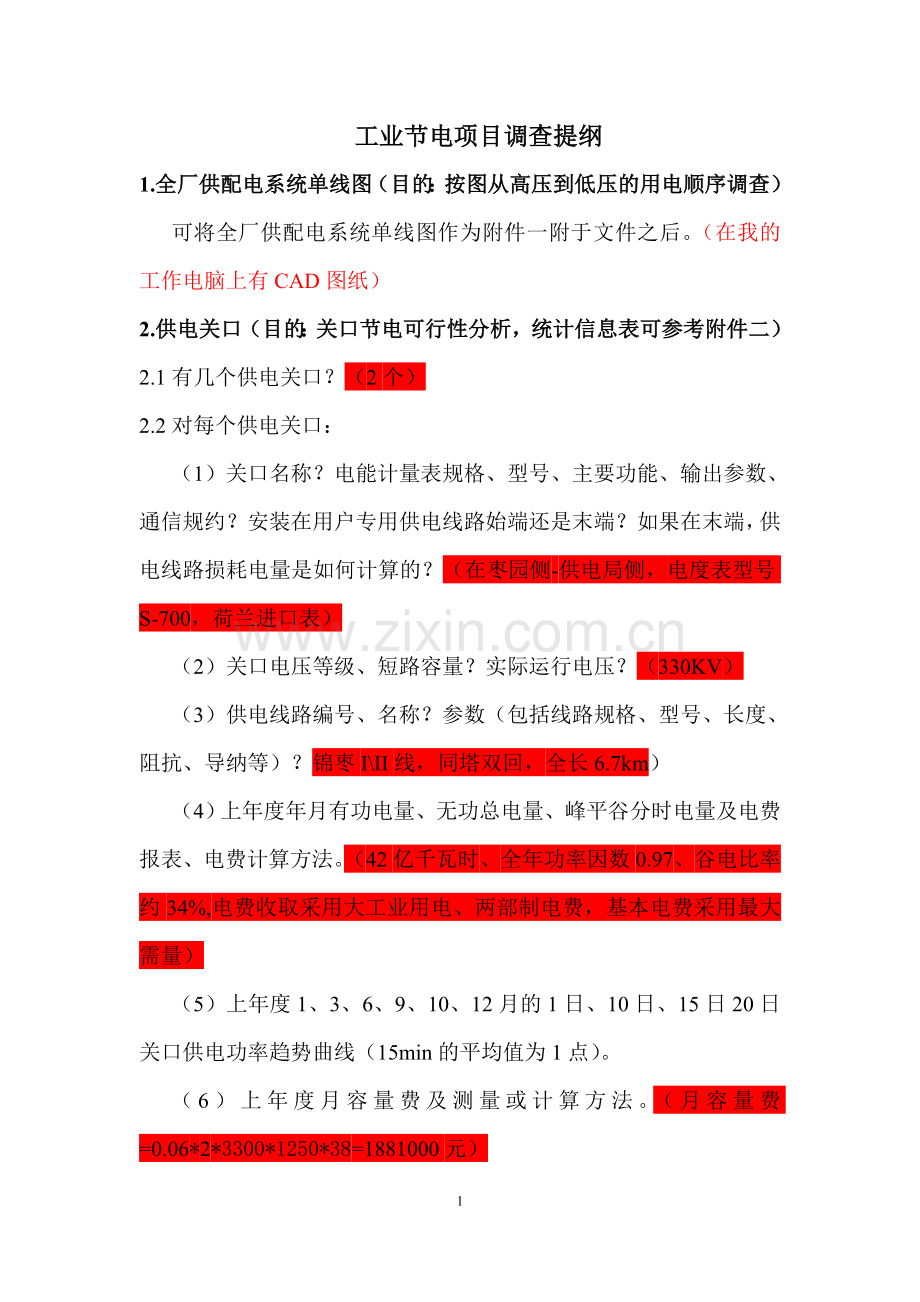

工业节电项目调查提纲
1.全厂供配电系统单线图（目的：按图从高压到低压的用电顺序调查）
可将全厂供配电系统单线图作为附件一附于文件之后。（在我的工作电脑上有CAD图纸）
2.供电关口（目的：关口节电可行性分析，统计信息表可参考附件二）
2.1有几个供电关口？（2个）
2.2对每个供电关口：
（1）关口名称？电能计量表规格、型号、主要功能、输出参数、通信规约？安装在用户专用供电线路始端还是末端？如果在末端，供电线路损耗电量是如何计算的？（在枣园侧-供电局侧，电度表型号S-700，荷兰进口表）
（2）关口电压等级、短路容量？实际运行电压？（330KV）
（3）供电线路编号、名称？参数（包括线路规格、型号、长度、阻抗、导纳等）？锦枣I\II线，同塔双回，全长6.7km）
（4）上年度年月有功电量、无功总电量、峰平谷分时电量及电费报表、电费计算方法。（42亿千瓦时、全年功率因数0.97、谷电比率约34%,电费收取采用大工业用电、两部制电费，基本电费采用最大需量）
（5）上年度1、3、6、9、10、12月的1日、10日、15日20日关口供电功率趋势曲线（15min的平均值为1点）。
（6）上年度月容量费及测量或计算方法。（月容量费=0.06*2*3300*1250*38=1881000元）
（7）上年度月平均功率因数、测量计算方法、奖励及罚款数据。月功率因数为0.97，功率因数=无功电量/有功电量，0.9以上奖励。
（8）上年度月线路损耗电量及计费数据。无线路损耗
（9）关口电能质量指标限值、电能质量监测与评估？无
（10）供电线路的谐波与负序损耗？不计
（11）关口供电运行的安全可靠性评估。无
3.对每个供电关口下的配电系统（目的：配电系统的节电改造可行性分析，统计信息表可参考附件三）
3.1共几级配电？三级
3.2每个配电系统名称。330kv锦铝变、10kv总配、10kv电解分配、空压站分配、铸造分配、碳素分配
3.3对每级配电（配电电压大于等于1kV）：
（1）配电变压器：编号与名称？两卷变压器还是三卷变压器？接线方式？变压器型号及参数（参数包括容量、变比、短路电压、负载损耗、空载损耗、空载电流）
（2）配电母线编号、名称？电压等级？短路容量？实际运行电压最大值？最小值？平均值？
（3）双母线还是单母线？双母线是否并列运行？双母线并列运行
（4）配电母线总进线（也是配电变压器副边出线）是否接有电能计量表、电能质量监测仪、录波仪？规格、型号、主要功能、输出参数、通信规约？综保装置
（5）配电母线总进线有功功率和无功功率的最大值？最小值？平均值？平均功率因数？无
（6）配电母线总进线的电能质量指标限值、电能质量监测与评估？无
（7）配电母线总进线运行的安全可靠性评估。无
（8）配电母线上安装有集中式无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？
（9）共多少条配电线路？
（10）对每一条配电线路：线路编号、名称；线路规格、型号、长度、阻抗、导纳；线路负荷（分布式电源也视为广义负荷）名称；负荷特性（冲击性、非线性、不对称性等）；高压负荷能量转换效率分析；高压负荷大小的可平移（相对与时间）性分析；线路损耗（包括基波、负序和谐波损耗）分析。
（11）3.3对每一条配电线路安装有就地无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？无
4.对低压配电母线下的用电负荷（目的：低压用电负荷节能改造可行性分析，统计信息表可参考附件四）
4.1共多少条用电线路？
4.2对每一条用电线路：线路编号、名称；线路规格、型号、长度、阻抗、导纳；线路负荷（分布式电源也视为广义负荷）名称；负荷特性（最大值、最小值、平均值、冲击性、非线性、不对称性等）；低压负荷能量转换效率分析；低压负荷大小的可平移（相对与时间）性分析 ；线路损耗分析（包括基波、负序和谐波损耗）。
4.3对每一条用电线路安装有就地无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？无
4.4配电母线上安装有集中式无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？无

附件一
（全厂供配电系统单线图）

附件二
2.1关口名称？关口电压等级、短路容量？实际运行电压？
编号
名称
电压等级
短路容量
实际运行电压

2.2电能计量表规格、型号、主要功能、输出参数、通信规约？安装在用户专用供电线路始端还是末端？如果在末端，供电线路损耗电量是如何计算的？
电能计量表
规格
型号
主要功能
输出参数
通信规约
安装位置

线路损耗计算方法

2.3供电线路编号、名称？参数（包括线路规格、型号、长度、阻抗、导纳等）？供电线路的谐波与负序损耗？上年度月线路损耗电量及计费数据。
供电线路
编号
名称
型号规格
长度
阻抗
导纳

线路损耗
谐波损耗
负序损耗
上年度损耗电量
上年度计费数据

2.4上年度年月有功电量、无功总电量、峰平谷分时电量及电费报表、电费计算方法。
年
月
时段
有功电量
无功电量
电费

1
峰

平

谷

2
峰

平

谷

3
峰

平

谷

4
峰

平

谷

5
峰

平

谷

6
峰

平

谷

7
峰

平

谷

8
峰

平

谷

9
峰

平

谷

10
峰

平

谷

11
峰

平

谷

12
峰

平

谷

电费
计算方法

2.5上年度1、3、6、9、10、12月的1日、10日、15日20日关口供电功率趋势曲线（15min的平均值为1点）。如果有就拷贝一份。

2.6上年度月容量费及测量或计算方法。
上年度容量费及测量或计算方法

2.7上年度月平均功率因数、测量计算方法、奖励及罚款数据。
上年度功率因数
平均功率因数
测量计算方法
奖励及罚款数据

2.8关口电能质量指标限值(谐波电压、谐波电流、负序电流、闪变、波动等限值)、电能质量监测与评估(给出电能质量哪些指标超标，超标多少等)？
关口电能质量指标限值

关口电能质量监测与评估结果

2.9关口供电运行的安全可靠性评估(每年或月停电或故障次数、正常运行多长时间出现一次故障或停电等)。
关口供电安全及可靠性评估

附件三
3.1配电系统编号与名称。
配电系统
编号
名称

3.2配电变压器：编号与名称？两卷变压器还是三卷变压器？接线方式？变压器型号及参数（参数包括容量、变比、短路电压、负载损耗、空载损耗、空载电流）
编号
名称
型号
额定容量
额定电压
短路电压
负载损耗
空载损耗
空载电流
1

2

3

4

5

3.3配电母线编号、名称？电压等级？短路容量？实际运行电压最大值？最小值？平均值？(类型)双母线还是单母线？双母线是否并列运行？
编号
名称
电压等级
短路容量
实际运行电压
类型
运行方式
最大
平均
最小

3.4配电母线总进线（也是配电变压器副边出线）是否接有电能计量表、电能质量监测仪、录波仪？规格、型号、主要功能、输出参数、通信规约？
配电母线总进线所带仪器仪表
型号
规格
主要功能
输出参数
通信规约

3.5配电母线总进线有功功率和无功功率的最大值？最小值？平均值？平均功率因数？

有功功率
无功功率
功率因数
最大

平均

最小

3.6配电母线电能质量指标限值(谐波电压、谐波电流、负序电流、闪变、波动等限值)、电能质量监测与评估(给出电能质量哪些指标超标，超标多少等)？
配电母线电能质量指标限值

配电母线电能质量监测与评估结果

3.7配电母线供电运行的安全可靠性评估(每年或月停电或故障次数、正常运行多长时间出现一次故障或停电等)。
配电母线供电安全及可靠性评估

3.8配电母线上安装有集中式无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？
名称
规格
容量
主要参数
运行状况与效果

3.9对每一条配电线路：线路编号、名称；线路规格、型号、长度、阻抗、导纳；线路负荷（分布式电源也视为广义负荷）名称；负荷特性（冲击性、非线性、不对称性等）；高压负荷能量转换效率(负荷、设备等运行效率是否处于经济运行状态)分析；高压负荷大小的可平移（相对于时间是否可调整）性分析；线路损耗（包括基波、负序和谐波损耗）分析。
配电线路
编号
名称
规格型号
长度
阻抗
导纳
负荷名称
负荷特性
1

2

3

高压负荷能量转换效率分析

高压负荷大小的可平移性分析

配电线路损耗分析
基波损耗
谐波损耗
负序损耗

3.10对每一条配电线路安装有就地无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？
配电线路编号
名称
规格
容量
主要参数
运行状况与效果

附件四
4.1对每一条用电线路：线路编号、名称；线路规格、型号、长度、阻抗、导纳；线路负荷（分布式电源也视为广义负荷）名称；负荷特性（最大值、最小值、平均值、冲击性、非线性、不对称性等）；低压负荷能量转换效率分析；低压负荷大小的可平移（相对与时间）性分析；线路损耗分析（包括基波、负序和谐波损耗）。
用电线路
编号
名称
规格型号
长度
阻抗
导纳
负荷名称
负荷特性
1

2

3

低压负荷能量转换效率分析

低压负荷大小的可平移性分析

用电线路损耗分析
基波损耗
谐波损耗
负序损耗

4.2对每一条用电线路安装有就地无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？
用电线路编号
名称
规格
容量
主要参数
运行状况与效果
1

2

3

4.3配电母线上安装有集中式无功补偿与滤波装置或其他电能质量控制装置吗？容量与规格、参数？运行状况与效果？
名称
规格
容量
主要参数
运行状况与效果
