门禁系统调试及简单故障处理方法.doc

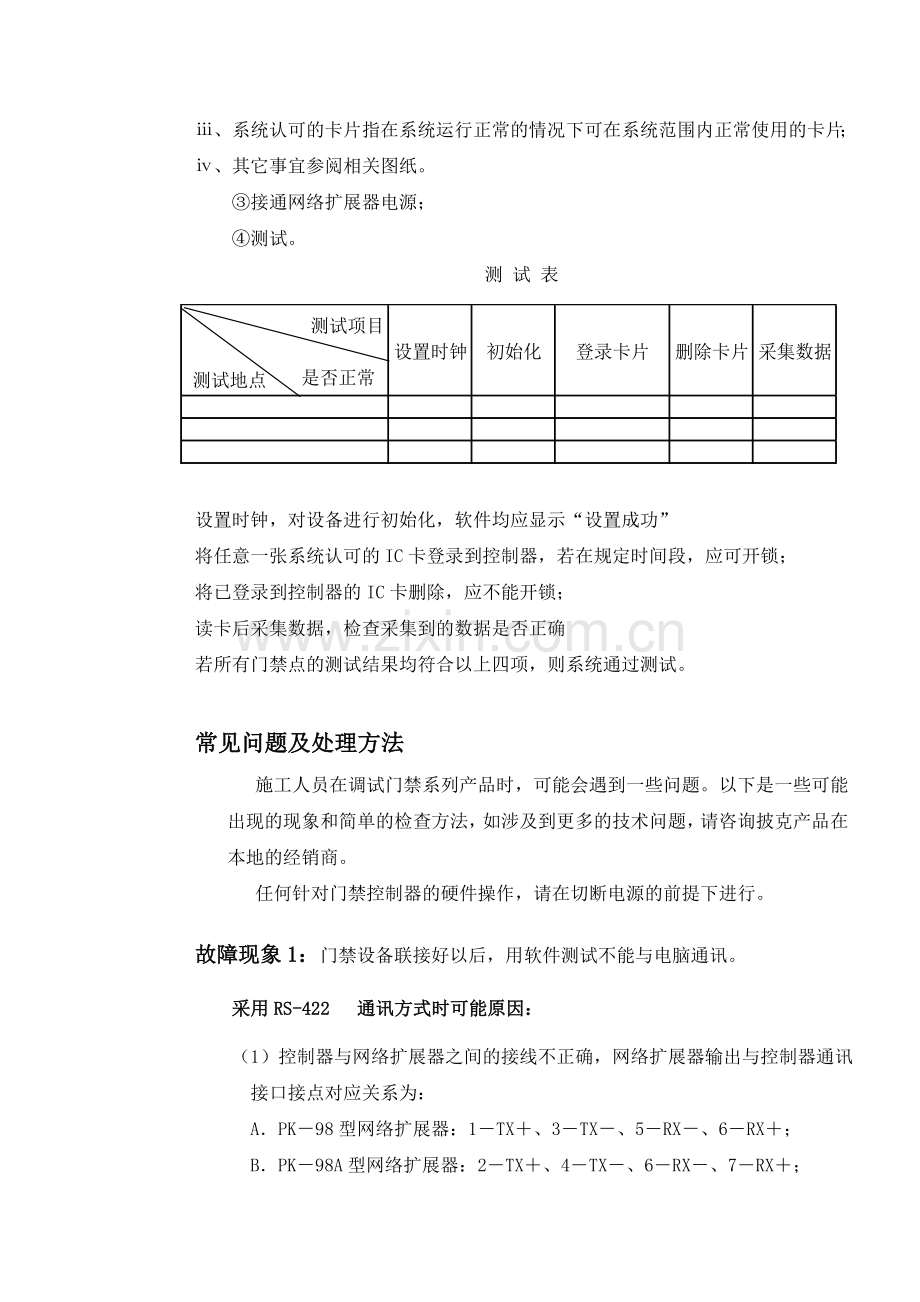

系统调试 调试分为单点调试与系统调试（1）单点调试的步骤： 检查接线是否正确； 接通电源，如有异常情况则立即断电； 测试测 试 表指示灯正常情况下红灯亮或红灯闪烁，按动开门按钮指示灯变绿；蜂鸣器正常情况下不发出声音，按动开门按钮蜂鸣器鸣叫一声；将卡靠近读卡器，蜂鸣器应鸣叫二声；电控锁平常上锁，按动开门按钮时打开，维持数秒后应自动关闭。若测试结果符合以上四项，则该点通过测试。（2）系统调试的步骤： 检查网线有无短路； 设备号设置、与软件有关的操作请参阅软件说明书；、门禁控制器的地址码设置；门禁控制器的地址码设置硬设置(适用于PK-C380B/C380B1/C380B2、PK-C381B/C381B1/C381B2、PKC380C/C380C1、PKC370/C371、PK3001/3101/3501/3503)采用硬设置方式，在控制器上有一拨码开关，每一个开关有两种状态，D1D8（D1表示高位，D8表示低位）对应的开关处于“ON”边代表“0”， 处于“12345678”数字边代表“1”，这样即组成一个二进制数，将此二进制数转换为十进制数即为此设备的设备号。、系统认可的卡片指在系统运行正常的情况下可在系统范围内正常使用的卡片；、其它事宜参阅相关图纸。 接通网络扩展器电源； 测试。 测 试 表设置时钟，对设备进行初始化，软件均应显示“设置成功”将任意一张系统认可的IC卡登录到控制器，若在规定时间段，应可开锁；将已登录到控制器的IC卡删除，应不能开锁；读卡后采集数据，检查采集到的数据是否正确若所有门禁点的测试结果均符合以上四项，则系统通过测试。常见问题及处理方法施工人员在调试门禁系列产品时，可能会遇到一些问题。以下是一些可能出现的现象和简单的检查方法，如涉及到更多的技术问题，请咨询披克产品在本地的经销商。任何针对门禁控制器的硬件操作，请在切断电源的前提下进行。故障现象1：门禁设备联接好以后，用软件测试不能与电脑通讯。采用RS-422通讯方式时可能原因： （1）控制器与网络扩展器之间的接线不正确，网络扩展器输出与控制器通讯接口接点对应关系为：APK98型网络扩展器：1TX、3TX、5RX、6RX；BPK98A型网络扩展器：2TX、4TX、6RX、7RX； 具体接线对应关系，请详见网络扩展器接线图。（2）控制器上S1跳线开关处于闭合状态（通讯方式为RS-232）； （3）控制器至网络扩展器的距离超过了有效长度（1200M）；（4）计算机的串口是否正常，有无正常联接或者被其他程序占用，排除这些原因再测试；（5）软件设置中，设备地址号（控制器上拔码开关有数字一边为“1”，“ON”一边为“0”）或串口号（COM1、COM2）与实际设置、联接不对应；（6）线路干扰，不能正常通讯，可以在线路末端加装120欧终端电阻或在总线首端串接120欧匹配电阻（从网络扩展器输出至第一个控制设备之间串接）；采用RS-232通讯方式时可能原因： （1）控制器与电脑串口之间的接线不正确，串口输出线与控制器通讯接口接点对应关系为：2TX、3RX、5GND； （2）控制器上S1跳线开关处于断开状态（通讯方式为RS-422）； （3）控制器至电脑的距离超过了有效长度（15M）；（4）计算机的串口是否正常，有无正常联接或者被其他程序占用，排除这些原因再测试；（5）软件设置中，设备地址号（控制器上拔码开关有数字一边为“1”，“ON”一边为“0”）或串口号（COM1、COM2）与实际设置、联接不对应；故障现象2：将卡片靠近读卡器，蜂鸣器不响，指示灯也没有反应，通讯正常。可能原因： （1）读卡器与控制器之间的连线不正确； （2）读卡器至控制器线路超过了有效长度（120M）； 故障现象3：将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化，不能开门。 可能原因： （1）读卡器与控制器之间的连线不正确； （2）线路严重干扰，读卡器数据无法传至控制器； 故障现象4：门禁器使用正常，某一天突然所有有效卡均不能开门（变为无效卡）。可能原因： （1）操作人员将门禁器设置了休息日（在休息日所有的卡都不能开门）；（2）操作人员将门禁器进行了初始化操作或其它原因导致控制器执行了初始化命令； 故障现象5：将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯变绿，但门锁未打开。 可能原因： （1）控制器与电控锁之间的连线不正确； （2）给电锁供电的电源是否正常（电锁要求单独电源供电）；（3）电控锁故障；（4）锁舌与锁扣发生机械性卡死; 故障现象6：将有效卡靠近读卡器，蜂鸣器响一声，门锁打开，但读卡器指示灯灭。可能原因： （1）控制器与电控锁共用一个电源，电锁工作时反向电势干扰，导致控制器复位； （2）电源功率不够，致使控制器、读卡器不能正常工作。
