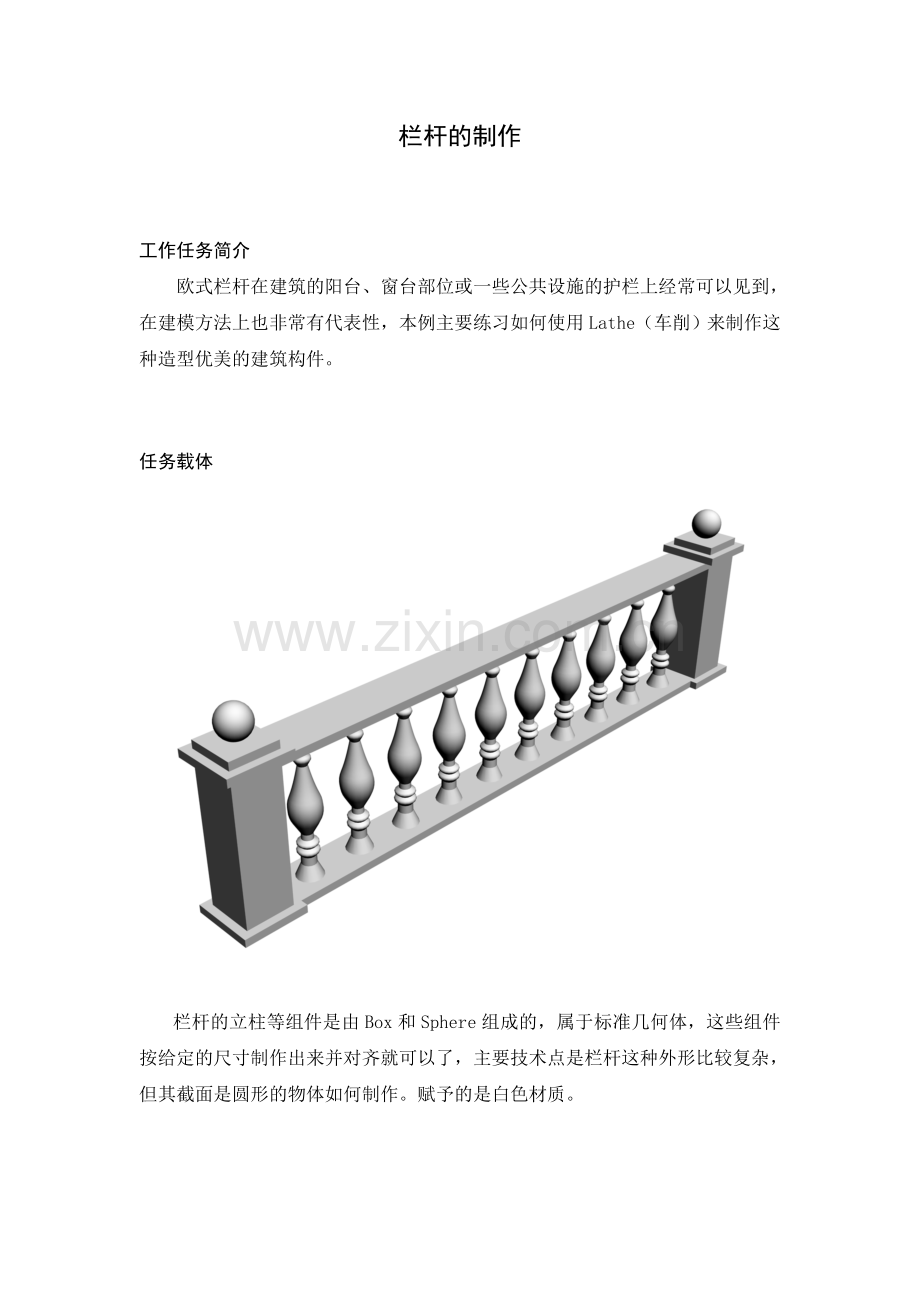

栏杆的制作

工作任务简介
欧式栏杆在建筑的阳台、窗台部位或一些公共设施的护栏上经常可以见到，在建模方法上也非常有代表性，本例主要练习如何使用Lathe（车削）来制作这种造型优美的建筑构件。

任务载体

栏杆的立柱等组件是由Box和Sphere组成的，属于标准几何体，这些组件按给定的尺寸制作出来并对齐就可以了，主要技术点是栏杆这种外形比较复杂，但其截面是圆形的物体如何制作。赋予的是白色材质。

栏杆的制作过程：
1. 将显示单位和系统单位设置为Millimeters，如图4−1所示。后面提到的数值一律以毫米为单位，就不再另加单位。

图5-1 设置显示单位和系统单位

2. 在Top视图中创建一个Length为400.0，Width为400.0，Height为50.0的Box，作为栏杆立柱的底座，如图5-2所示。

图5−2 创建立柱底座
3. 在Top视图中创建一个Length为300.0，Width为300.0，Height为900.0的Box，作为栏杆的立柱，如图5-3所示。

图5−3 创建立柱

4. 调整立柱与底座的位置关系如图5-4所示。

图5-4 立柱与底座的位置关系
5. 将底座复制一个到立柱的顶端，如图5-5所示。

图5-5 复制底座到立柱的顶端

6. 在Top视图中创建一个Length为300.0，Width为300.0，Height为50.0的Box，放到复制的底座的顶端，如图5-6所示。

图5-6 添加一个Box
7. 在Top视图中创建一个Radius为100.0的Sphere，其位置如图5-7所示。

图5-7 创建Sphere

8. 在Front视图中将场景中的模型全部选中，按住Shift键在模型的线框上单击鼠标，以Instance的方式将其在原地复制，如图5-8所示。

图5-8 复制模型
9. 在移动工具上单击鼠标右键，弹出Move Transform Type-In面板，在Offset:Screen下的X后面输入4000.0然后回车，如图5-9所示。复制的模型会向右移动4000单位，二者的间距就确定下来了。

图5-9 输入移动的距离

10. 在Top视图中创建一个Length为300.0，Width为3600.0，Height为50.0的Box，作为栏杆的底座，位置如图5-10所示。

图5-10 栏杆底座的尺寸与位置
11. 在Top视图中创建一个Length为300.0，Width为3700.0，Height为50.0的Box，作为栏杆的横撑，位置如图5-11所示。

图5-11 栏杆横撑的尺寸与位置

12. 在Front视图中，栏杆底座与横撑之间，使用Line绘制如图5-12所示的线型，线型各线段之间的比例大体符合即可。

图5-12 线型的形状与位置
13. 线型绘制完成后进入修改命令面板，在修改器堆栈中将Line展开，进入Vertex层级，然后在Geometry卷展栏中选择Fillet命令，选中右侧转折处的节点并向上拖动鼠标，如图5-13所示，可以使尖锐的转折变成圆滑的。

图5-13 使用Fillet选择并向上拖动节点

14. 部分节点经过圆角处理后的线型如图5-14所示。

图5-14 圆角处理后的线型

15. 单击修改命令面板中Modifier List后面的三角号，在弹出的修改器列表中选择Lathe（车削），如图5-15所示。

图5-15 选择Lathe

关于Lathe（车削）
Lathe（车削）是二维建模的重要方法，适用对象是外轮廓比较复杂但其截面均为圆形的模型的创建，具体操作过程为在选定的视图中绘制模型1/2的轮廓线（开放的或闭合的均可，视具体对象而定），然后为这条线型施加Lathe（车削）命令，即将该线型旋转360度，经过正确的设置后得到一个三维物体。

16. 选择Lathe（车削）命令后，线型变成了如图5-16所示的车削物体，但这种形状的车削物体并非预想的栏杆模型，需要在修改命令面板中进一步设置。单击Parameters卷展栏中 Align下的Min，该按钮的涵义是线型以其最小值为圆心旋转，旋转的角度是360度。

图5-16 单击Min

17. 单击Min后车削物体的形状变化如图5-17所示。模型上部的转折处太细，有折断的感觉，需要进一步修改。每个人绘制的线型可能都存在细微的差别，修改时一定要根据自己的实际情况，不可拘泥于教程。

图5-17 单击Min后的形状
18．车削物体的上部太细，向右移动原始线型的节点可以解决这个问题。在修改器堆栈中再次将Line展开，进入Vertex层级，选中需要调整的节点向右移动适当的距离，如图5-18所示。

图5-18 向右移动选中的的节点

19．在修改器堆栈中再次选择Lathe，车削物体的形状如图5-19所示。

图5-19 车削物体的形状
20．车削物体的形状最终正确与否需要到透视图中看一下。如图5-20所示的栏杆模型明显是不对的，有向一边倾斜的趋向，而且底部外翻。

图5-20 车削物体在透视图中的状态

21．这种现象的出现是由于车削所用的线型是开放的，没有闭合，这种线型所得到的车削物体是单面的，并非真正的三维物体，所以从其底部看物体呈现片状。解决的方法是在Parameters卷展栏中勾选Flip Normals（反转法线）。如图5-21所示。

图5-21 车削物体的最终形态
22．第一根栏杆的位置如图5-22所示。

图5-22 第一根栏杆的位置

23．在Front视图中将栏杆以Instance的方式沿X轴间隔358.0单位阵列复制10个，如图5-23所示。

图5-23 Array面板的设置
24．打开材质编辑器，选择一个空白的材质球，单击Blinn Basic Parameters卷展栏下Diffuse后面的色块，在弹出的Color Selector：Diffuse Color面板中设置Diffuse的颜色为白色（参考RGB数值为250,250,250），如图5-24所示。

图5-24 编辑白色材质

25．然后将编辑好的白色材质赋予全部模型。效果如图5-25所示。

图5-25 最终效果
课后思考
1．请认真思考Lathe（车削）命令的适用建模对象是什么。
2．请详细总结Lathe（车削）的操作过程。
3．完成以下模型的创建。
