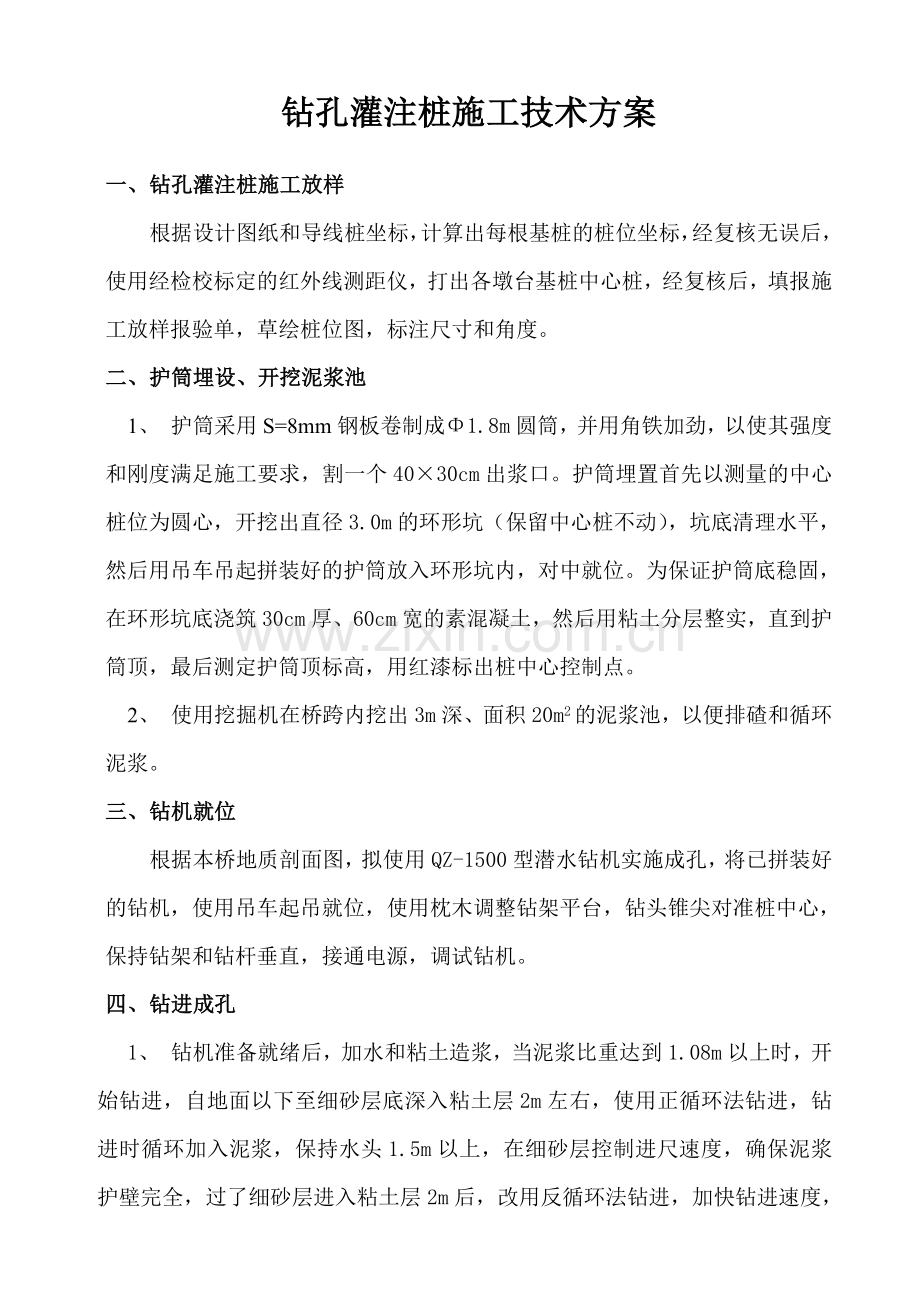

钻孔灌注桩施工技术方案

一、 钻孔灌注桩施工放样
根据设计图纸和导线桩坐标，计算出每根基桩的桩位坐标，经复核无误后，使用经检校标定的红外线测距仪，打出各墩台基桩中心桩，经复核后，填报施工放样报验单，草绘桩位图，标注尺寸和角度。
二、 护筒埋设、开挖泥浆池
1、 护筒采用S=8mm钢板卷制成Φ1.8m圆筒，并用角铁加劲，以使其强度和刚度满足施工要求，割一个40×30cm出浆口。护筒埋置首先以测量的中心桩位为圆心，开挖出直径3.0m的环形坑（保留中心桩不动），坑底清理水平，然后用吊车吊起拼装好的护筒放入环形坑内，对中就位。为保证护筒底稳固，在环形坑底浇筑30cm厚、60cm宽的素混凝土，然后用粘土分层整实，直到护筒顶，最后测定护筒顶标高，用红漆标出桩中心控制点。
2、 使用挖掘机在桥跨内挖出3m深、面积20m2的泥浆池，以便排碴和循环泥浆。
三、 钻机就位
根据本桥地质剖面图，拟使用QZ-1500型潜水钻机实施成孔，将已拼装好的钻机，使用吊车起吊就位，使用枕木调整钻架平台，钻头锥尖对准桩中心，保持钻架和钻杆垂直，接通电源，调试钻机。
四、 钻进成孔

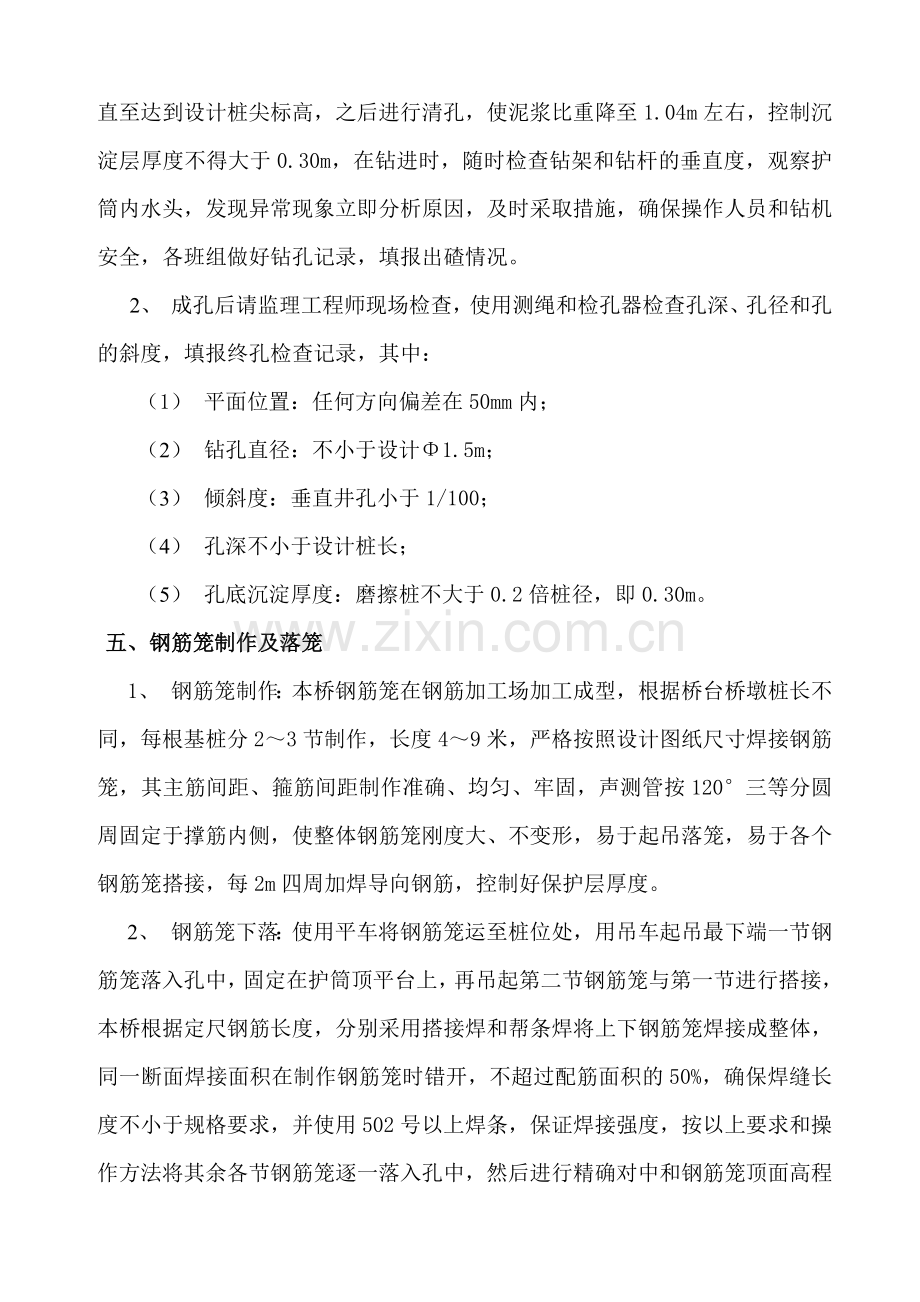

1、 钻机准备就绪后，加水和粘土造浆，当泥浆比重达到1.08m以上时，开始钻进，自地面以下至细砂层底深入粘土层2m左右，使用正循环法钻进，钻进时循环加入泥浆，保持水头1.5m以上，在细砂层控制进尺速度，确保泥浆护壁完全，过了细砂层进入粘土层2m后，改用反循环法钻进，加快钻进速度，直至达到设计桩尖标高，之后进行清孔，使泥浆比重降至1.04m左右，控制沉淀层厚度不得大于0.30m，在钻进时，随时检查钻架和钻杆的垂直度，观察护筒内水头，发现异常现象立即分析原因，及时采取措施，确保操作人员和钻机安全，各班组做好钻孔记录，填报出碴情况。
2、 成孔后请监理工程师现场检查，使用测绳和检孔器检查孔深、孔径和孔的斜度，填报终孔检查记录，其中：
（1） 平面位置：任何方向偏差在50mm内；
（2） 钻孔直径：不小于设计Φ1.5m；
（3） 倾斜度：垂直井孔小于1/100；
（4） 孔深不小于设计桩长；
（5） 孔底沉淀厚度：磨擦桩不大于0.2倍桩径，即0.30m。
五、 钢筋笼制作及落笼
1、 钢筋笼制作：本桥钢筋笼在钢筋加工场加工成型，根据桥台桥墩桩长不同，每根基桩分2～3节制作，长度4～9米，严格按照设计图纸尺寸焊接钢筋笼，其主筋间距、箍筋间距制作准确、均匀、牢固，声测管按120°三等分圆周固定于撑筋内侧，使整体钢筋笼刚度大、不变形，易于起吊落笼，易于各个钢筋笼搭接，每2m四周加焊导向钢筋，控制好保护层厚度。
2、 钢筋笼下落：使用平车将钢筋笼运至桩位处，用吊车起吊最下端一节钢筋笼落入孔中，固定在护筒顶平台上，再吊起第二节钢筋笼与第一节进行搭接，本桥根据定尺钢筋长度，分别采用搭接焊和帮条焊将上下钢筋笼焊接成整体，同一断面焊接面积在制作钢筋笼时错开，不超过配筋面积的50%，确保焊缝长度不小于规格要求，并使用502号以上焊条，保证焊接强度，按以上要求和操作方法将其余各节钢筋笼逐一落入孔中，然后进行精确对中和钢筋笼顶面高程控制，固定于护筒顶平台上。
六、 下落混凝土导管
当钢筋笼下落完毕后，测量孔深，当沉淀厚度仍满足规范要求时，即可下落混凝土导管。本桥采用直径320mm的导管，使用前要进行压水检查，保证导管接头密封良好，不漏气。导管落完后安装上砼漏斗，并将准备好的砂袋球安放好，拉紧铁丝固定于漏斗上，备一把断丝钳用来剪球。填写下落导管长度记录。
七、 混凝土拌和及水下灌注
1、 混凝土拌和：本桥基桩水下灌注混凝土采用集中拌和，砼运输车运输灌注。在中心拌和站，使用电脑自动配料斗进行准确计量配料，人工配倒水泥并添加缓凝剂木质素钙，每次灌注桩前，试验室测定砂石含水量，调整施工砼配合比并将配合比标示牌悬挂于瞩目位置。拌和时通过砼的和易性、坍落度检测，认真调整水灰比，保证砼的和易性，其坍落度控制在19～21cm范围内。
2、 混凝土水下灌注：当灌注前一切工作准备就绪后，由砼运输车运至桩位，将砼直接从后部卸料口倾入砼漏斗，当漏斗中砼将满时，立即剪球，同时加大砼倾卸速度，直至运输车内砼卸完，灌注过程中每车砼间隔时间不得超过20分钟，连续灌注直到桩顶。每车灌注完，由值班技术员测量砼顶面高度，填写记录，控制导管埋深在2～6米之间，及时拆卸导管，以防导管拔脱造成断桩或导管埋置过深不易拔出。灌注时，当混凝土面进入钢筋笼底时，应放慢砼灌注速度，防止砼面上升将钢筋笼拖起，造成钢筋笼上浮，而且在提升导管时也应避免钢筋笼被挂起造成上浮。如果灌注中有水进入导管内，必须立即报告监理工程师，并提出补救措施的建议请求批准，在取得监理工程师批准前不得继续灌注。
3、 混凝土灌注完毕，及时清洗拆卸下来的导管，用黄油涂抹接头和密封圈，并堆放整齐，以备下次灌注使用，安排人员排出桩顶泥浆积水，挖除顶面泥浆和混凝土的混合物，直到新鲜混凝土面，并控制顶面高程。
八、 接桩
当基桩混凝土灌注7天后，报请监理进行超声波无破损检测，经检测合格后即可接桩。接桩前必须在原桩头凿出新鲜断面，再由测量组精确放样，经复测后校正钢筋，搭接立柱钢筋，焊接辅助钢筋，立模浇筑桩头砼，用插入式振捣器振实，准确控制桩头标高，并覆盖洒水养生。
九、 安全管理措施
贯彻执行“安全第一，预防为主”的方针，强化职工安全意识，对全体职工进行安全技术交底，悬挂警示标志，按规定穿戴劳保防护用品，上班时必须配戴安全帽，高空作业必须系牢安全带，不得穿拖鞋、高跟鞋，电工和焊工应穿绝缘鞋；所有电动设备埋设接地零线，并定期检查设备绝缘情况，防止漏电伤人；机械设备由专职操作人员操作，其他人员绝对禁止使用；做好油库、料库的防火工作，配备消防器材，冬季施工做好保温防冻等安全防护措施。
