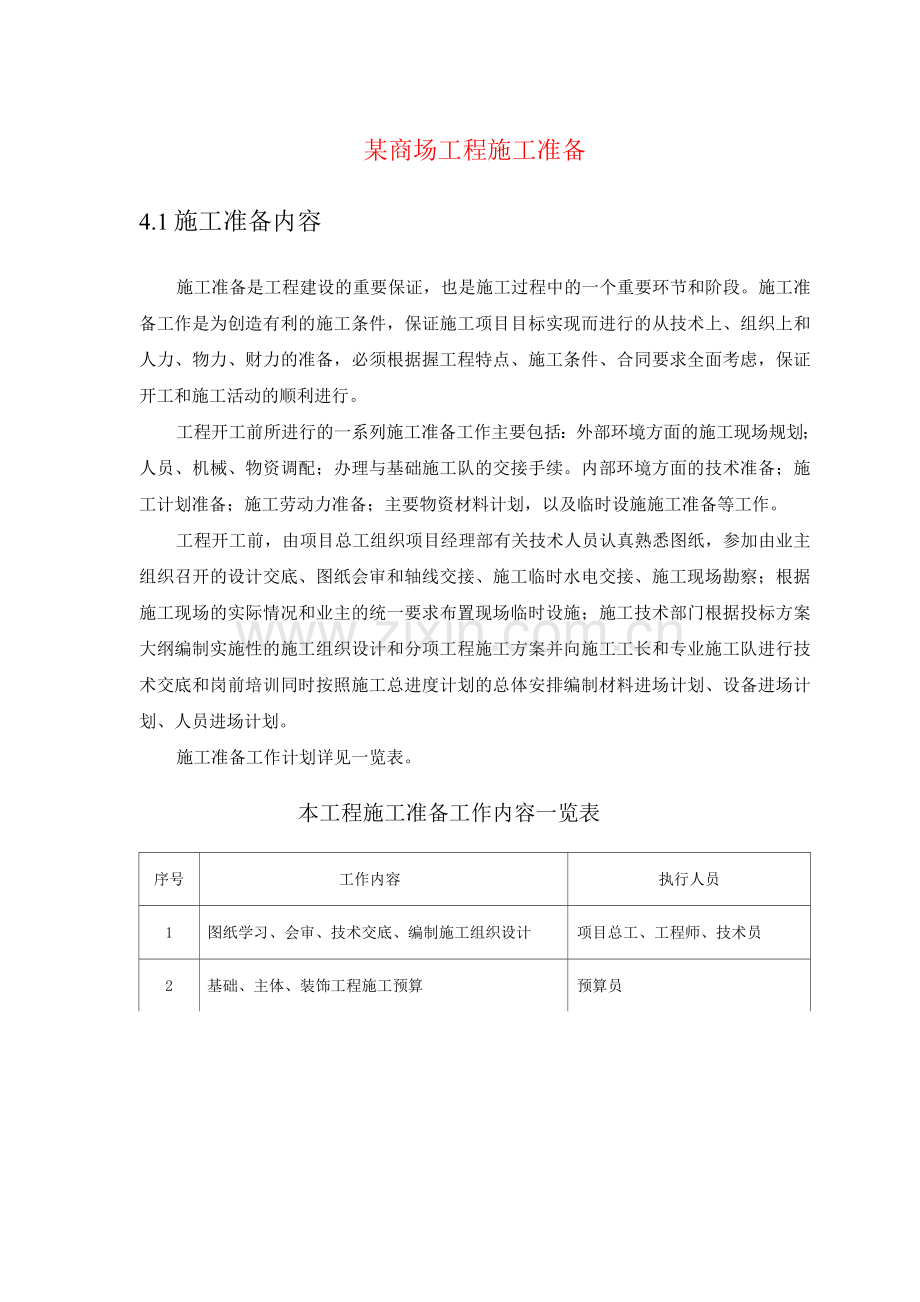

某商场工程施工准备
4.1施工准备内容
施工准备是工程建设的重要保证，也是施工过程中的一个重要环节和阶段。施工准备工作是为创造有利的施工条件，保证施工项目目标实现而进行的从技术上、组织上和人力、物力、财力的准备，必须根据握工程特点、施工条件、合同要求全面考虑，保证开工和施工活动的顺利进行。
工程开工前所进行的一系列施工准备工作主要包括：外部环境方面的施工现场规划；人员、机械、物资调配；办理与基础施工队的交接手续。内部环境方面的技术准备；施工计划准备；施工劳动力准备；主要物资材料计划，以及临时设施施工准备等工作。
工程开工前，由项目总工组织项目经理部有关技术人员认真熟悉图纸，参加由业主组织召开的设计交底、图纸会审和轴线交接、施工临时水电交接、施工现场勘察；根据施工现场的实际情况和业主的统一要求布置现场临时设施；施工技术部门根据投标方案大纲编制实施性的施工组织设计和分项工程施工方案并向施工工长和专业施工队进行技术交底和岗前培训同时按照施工总进度计划的总体安排编制材料进场计划、设备进场计划、人员进场计划。
施工准备工作计划详见一览表。
本工程施工准备工作内容一览表
序号
工作内容
执行人员
1
图纸学习、会审、技术交底、编制施工组织设计
项目总工、工程师、技术员
2
基础、主体、装饰工程施工预算
预算员
3
根据交接的基准点进行施工放线
测量员
4
施工图纸翻样、报材料计划
各专业施工员
5
临建
搭设
钢筋车间、水泥库房、试验室
各专业施工员
配电房、木工车间
施工员、电工班长
生活用房、临时围墙
各专业施工员
道路和绿化
各专业施工员
6
施工
供电
施工现场以外电源
电工班长
施工现场以内电源
电工班长
7
施工供水管网铺设
施工员、水工班长
8
塔吊进场安装
机械队长
9
砂浆搅拌机安装
机械队队长
10
劳动力进场教育
质安科长、项目总工、各工长
11
上报开工报告
项目经理

4.2现场交接准备
进入现场后，即着手对现场实况进行交接。
对现场的平面控制网点进入交接，并根据需要进行导线点加密。
对现场的水源、电源及排水设施进入踏勘、交接。
4.3技术准备
熟悉和审查施工图纸。
由项目总工程师组织项目经理部技术负责人及有关技术人员尽快熟悉图纸，提出图纸问题及在施工中所要解决的问题和合理化建议等，进行图纸会审。
4.3.2修改和完善施工组织设计。按设计图纸要求，根据工程特点结合地质构造、现场环境和本工程具体情况，进一步修改和完善已编制好的施工组织设计，确保工程好、快、省、安全地完成。
编制施工图预算和施工预算。
由项目部预算人员根据施工图纸所确定的工程量、施工组织设计拟定的施工方法和进度计划、建筑工程预算定额和有关费用定额，进行施工图预算的编制。向材料部门提供详细的材料计划，并作好劳动力、材料及机械台班需用量分析。进行施工技术交底。
工程开工前由项目总工组织施工人员、质安人员、班组长进行交底，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并要求落实在各个施工环节之上。
资料准备。
施工中严格按国家和行业现行质量检验评定标准和施工技术验收规范进行施工和检查，且遵照天津市质量监督站的有关规定开工前准备好各种资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。
4.4 试验准备
选定天津市建委认证的中心试验室，并报业主及监理认可。
建立现场试验室，配备相应的试验器材，按国家现行有关标准对各项器材设备进行安装、调试及检测。
施工前提前做好砼级配、砂浆级配，组织各种进场材料的检验及钢筋焊接试验工作，准备好各种砼试模，各种测量工具提前送检报验。
本工程所采取的试验及检测仪器见第八章“工程质量管理”有关章节。
4.5施工队伍准备
项目管理班子在工程中标三日内进驻施工现场，并带领部分工人，为后续人员进入现场创造条件，为现场生产做好必须的设施搭建，为开工作好前期准备。
本工程高峰期拟投入施工人员8名左右，其中管理人员35人。
劳动力需用计划见第十二章节“人员调配计划”。
4.6施工机具及材料准备
根据工程需要现场垂直运输拟设塔吊4台，砼输送泵4台，提升井架4台，钢筋、木工加工机械8套，各种中小型机具若干。根据需用量，在全局范围内进行调配。
三大工具和主要材料设备，要先落实货源，再按计划采购、供应，陆续进场。
本工程拟投入周转工具钢管15吨（不含外架），模板450 m2,木枋60m3。
施工机具及材料设备见第十三、十四章节。
4.7施工用水准备
施工、生活用水量的计算
本工程临时施工用水（Q）包括施工机械用水量（Q1、l/s）、施工现场生活用水
（Q2、l/s）、消防用水量（Q3、l/s）和施工用水量（Q4、l/s）
4.7.1.1施工机械用水量(主要考虑对焊机)
Q1=K1xK2Q1xN1/ ( 8 x 36 )
式中：K1 ——未预计施工用水系数(取1.15)；
K2 ——用水不均衡系数(取2.0)；
Q1 ——对焊机数量为4台
N1 ——对焊机机用水量取3 (l/台.小时)；
Q1=1.15 x 2.0 x 4 x 3 x 8/ ( 8 x 36 )
=0.76 ( l/s )
4.7.1.2施工现场生活用水量
Q2=P1xN2xK3/ (Tx 8 x 36 )
式中：P1 ——施工现场生活高峰期昼夜人数，取35人;
N2 ——施工现场生活用水定额。取40 ( 1/人)；
K3 ——施工现场用水不均衡系数，取1.5；
T——每天工作班数，按2班计；
Q2=35 x 40 x 1.5/ ( 2 x 8 x 36 )
=3.64 ( l/s )
4.7.1.3生活区生活用水量Q3
Q3=PxN3xK5/ ( 24 x 36 )
P生活区人数(人)取10人
N3生活区昼夜全部生活用水定额，取110L/人
K5生活区用水不均衡系数取2.5
则 Q3=1.36 (l/s)
4.7.1.4现场施工用水量
Q4=1.15x£Q1xN1xK1/ (T1xTx 8 x 36 )
式中：K1 ——用水不均衡系数(取1.5)；
N1——施工用水定额，主要考虑砼养护，取4 (l/m3)；
T1——有效工作日；一个台班最大浇砼3m3
t——每天工作班数；
Q4=1.15 x 3 x 4 x 1.5/ ( 8 x 36 )
=7.2 ( l/s )
4.7.1.5施工总用水量Q计算
Q=Q1+Q2+Q3+Q4=0.76+3.64+1.36+7.2=12.96 ( l/s )
施工现场消防用水量：Q5取10 (l/s)小于Q
故总用水量为1/2Q+Q5=16.48(l/s)
4.7.1.6供水管径
总用水管径的计算：
D2 = J4xQ/ (兀 xVxiooo)
式中：V取1.5m/s。
D2 = J4 x 16. 48/3. 14 x 1. 5 x 10 =0.11m
施工区域的主供水管管径需采用150mm。
现场供水管网布设
4.7.2.1布设方式：采用明铺的方法，通过道路部分采用埋管处理(深度大于5mm)。
4.7.2.2主水管：采用DN1镀锌钢管与甲方提供DN150mm供水主管接水表碰后沿分两路，一路接至生活、办公及加工区，另一路接至施工现场。
4.7.2.3消防及洗车用水:将DN1主水管引入宿舍区及现场，设置消防水笼头。4.7.2.4生活区、加工区用水：采用DN80、DN65、DN40、DN32、DN25等管径的镀锌管从主水管上接出支管，分别接至办公室、宿舍、食堂、洗漱池、厕所、浴室及加工区的模板、机修等处。
4.7.2.5施工现场用水：采用DN80、DN65、DN40等管径的镀锌管从主供水管上接出支管，分别接至施工楼层、混凝土泵车等处。
4.8施工用电准备
根据施工程序安排，本标段主要用电负荷为主体钢筋混凝土工程施工期间的各种机械设备以及钢筋加工和混凝土施工时的各种机具设备。装饰施工阶段的用电负荷相对较小，为此，本方案用电量计算主要依据主体结构施工阶段进行施工用电负荷验算。
总用电量负荷计算
按负荷性质分组系数法进行计算。
施工区域各种机具设备用电量统计见一览表。
临时用电拟用设备统计一览表
序号
设备型号名称
数量
设备容量
小计(KW)
1
附着式塔吊
4
75KW
480
2
HBT50拖式混凝土泵
4
50KW
2
3
GW-40B钢筋弯曲机
8
4KW
32
4
GQ-40B钢筋切断机
8
4KW
32
5
钢筋调直机
8
5.5KW
44
6
钢筋闪光对焊机
8
1KW
8
7
直螺纹加工机械
8
5KW
40
8
BZX-3电焊机
20
24KW
480
9
提升井架
4
7.5KW
30
10
木工机械

50KW
50
11
室内外照明

2 KW
2
设备总功率合计

2368

考虑到各用电设备满负荷运行并非用时出现(即不在用一施工阶段施工)，故确定用电系数采用需用系数法确定。
其中：电动机需用系数K1=0.6；电焊机需用系数K2=0.5；照明用电需用系数K3=0.8。则总电力计算负荷：
Sjs=1.05 (K1 P1/0.65+K2 P2+K3 P3)
=1.05 (0.6 1148/0.65+0.5 780+0.8 2)
=1709.5 (KVA)
线路敷设
4.8.2.1主供电线路均采用“三相五线”制架空线路，从电箱至所有用电设备均采用相应容量的橡胶电缆线，以保证用电安全。
4.8.2.2统一采用H=6m的预制混凝土标准电线杆布线，30m间距设置一根。
4.8.2.3线路沿临地围蔽道路内侧架设。
备用电源
现场备用电源采用发电机供电。除提供因短期停电造成的施工用电中断后的设备机具正常用电外，尚在个别施工用电高峰期超过变压器最大负荷时对个别施工机具、设备供电，以保证施工顺利进行。
在施工加工区的总配电间安装三台Se=250KVA柴油发电机，并同时安装具有互锁装置的源切换装置，防止两类电源工作时不致出现互冲现象。
