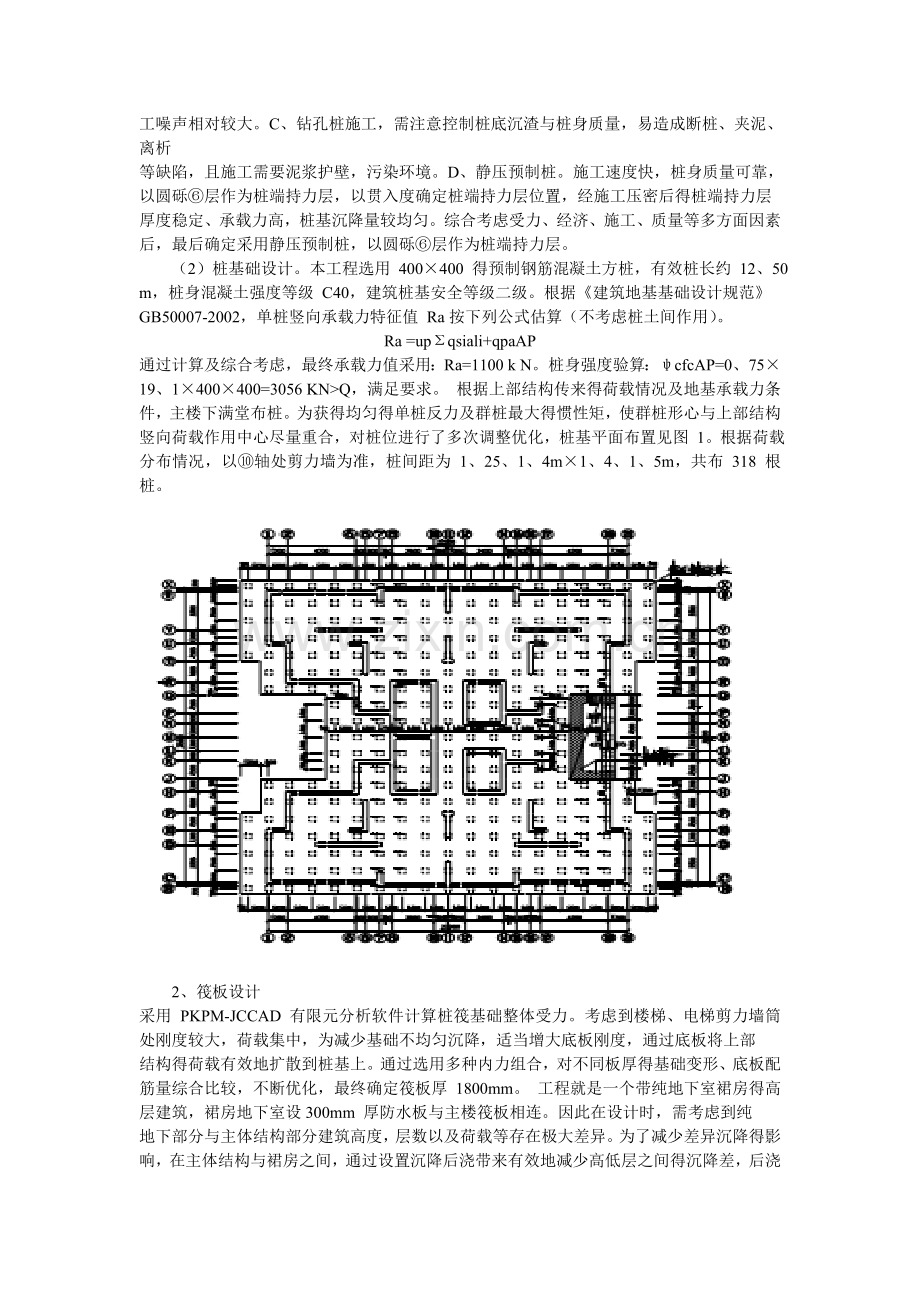

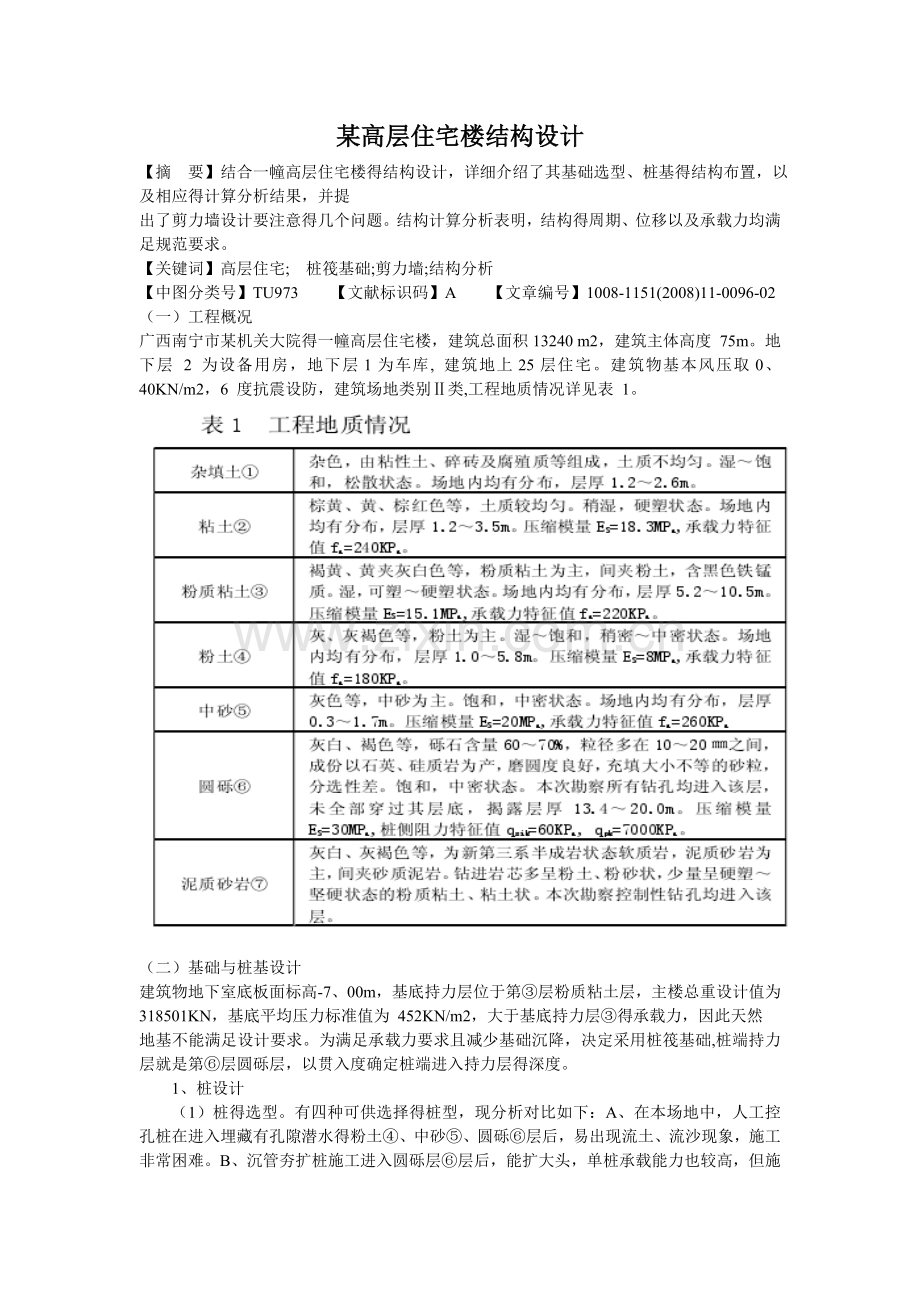

某高层住宅楼结构设计【摘 要】结合一幢高层住宅楼得结构设计，详细介绍了其基础选型、桩基得结构布置，以及相应得计算分析结果，并提出了剪力墙设计要注意得几个问题。结构计算分析表明，结构得周期、位移以及承载力均满足规范要求。【关键词】高层住宅; 桩筏基础;剪力墙;结构分析【中图分类号】TU973 【文献标识码】A 【文章编号】1008-1151(2008)11-0096-02（一）工程概况 广西南宁市某机关大院得一幢高层住宅楼，建筑总面积13240 m2，建筑主体高度 75m。地下层 2 为设备用房，地下层1为车库, 建筑地上25层住宅。建筑物基本风压取0、40KN/m2，6 度抗震设防，建筑场地类别类,工程地质情况详见表 1。（二）基础与桩基设计 建筑物地下室底板面标高-7、00m，基底持力层位于第层粉质粘土层，主楼总重设计值为 318501KN，基底平均压力标准值为 452KN/m2，大于基底持力层得承载力，因此天然地基不能满足设计要求。为满足承载力要求且减少基础沉降，决定采用桩筏基础,桩端持力层就是第层圆砾层，以贯入度确定桩端进入持力层得深度。 1、桩设计 （1）桩得选型。有四种可供选择得桩型，现分析对比如下：A、在本场地中，人工控孔桩在进入埋藏有孔隙潜水得粉土、中砂、圆砾层后，易出现流土、流沙现象，施工非常困难。B、沉管夯扩桩施工进入圆砾层层后，能扩大头，单桩承载能力也较高，但施工噪声相对较大。C、钻孔桩施工，需注意控制桩底沉渣与桩身质量，易造成断桩、夹泥、离析等缺陷，且施工需要泥浆护壁，污染环境。D、静压预制桩。施工速度快，桩身质量可靠，以圆砾层作为桩端持力层，以贯入度确定桩端持力层位置，经施工压密后得桩端持力层厚度稳定、承载力高，桩基沉降量较均匀。综合考虑受力、经济、施工、质量等多方面因素后，最后确定采用静压预制桩，以圆砾层作为桩端持力层。 （2）桩基础设计。本工程选用 400400 得预制钢筋混凝土方桩，有效桩长约 12、50 m，桩身混凝土强度等级 C40，建筑桩基安全等级二级。根据建筑地基基础设计规范GB50007-2002，单桩竖向承载力特征值 Ra按下列公式估算（不考虑桩土间作用）。 Ra =upqsiali+qpaAP通过计算及综合考虑，最终承载力值采用：Ra=1100 k N。桩身强度验算：cfcAP=0、7519、1400400=3056 KNQ，满足要求。 根据上部结构传来得荷载情况及地基承载力条件，主楼下满堂布桩。为获得均匀得单桩反力及群桩最大得惯性矩，使群桩形心与上部结构竖向荷载作用中心尽量重合，对桩位进行了多次调整优化，桩基平面布置见图 1。根据荷载分布情况，以轴处剪力墙为准，桩间距为 1、25、1、4m1、4、1、5m，共布 318 根桩。2、筏板设计 采用 PKPM-JCCAD 有限元分析软件计算桩筏基础整体受力。考虑到楼梯、电梯剪力墙筒处刚度较大，荷载集中，为减少基础不均匀沉降，适当增大底板刚度，通过底板将上部结构得荷载有效地扩散到桩基上。通过选用多种内力组合，对不同板厚得基础变形、底板配筋量综合比较，不断优化，最终确定筏板厚 1800mm。 工程就是一个带纯地下室裙房得高层建筑，裙房地下室设300mm 厚防水板与主楼筏板相连。因此在设计时，需考虑到纯地下部分与主体结构部分建筑高度，层数以及荷载等存在极大差异。为了减少差异沉降得影响，在主体结构与裙房之间，通过设置沉降后浇带来有效地减少高低层之间得沉降差，后浇带位置见图 1，宽度为 800mm，该后浇带混凝土在主体结构封顶后方可进行浇注。 3、基础沉降 桩筏沉降量按单向压缩分层总与法（弹性解 Mindlin 应力公式）计算，平均沉降 S1=119、85mm，等代墩基沉降 S2=72、40mm，S1/S2=1、66，满足规范要求。根据观测部门提供得观测资料，工程主体结构封顶后得平均沉降值满足规范要求。 （三）上部结构 1、结构体系 根据业主得建筑使用功能需要，为了能与建筑平面较好地配合，无柱子外凸，顶棚无梁角，便于家具布置，改善室内视角效果，增加使用空间。工程采用现浇钢筋混凝土剪力墙结构体系。从受力角度瞧，剪力墙侧向刚度大，变形小，对高层建筑有利，因此，高层住宅采用剪力墙结构就是比较理想得方案。 剪力墙平面上分布要力求均匀，使其刚度中心与建筑物质心尽量接近，以减小扭转效应，必要时通过改变墙肢长度与连梁高度调整刚心位置。 2、剪力墙结构设计 剪力墙设计中要注意得几点问题。（1）剪力墙结构整体刚度不宜过大。剪力墙结构刚度很大，一般来说周期较短，相应地震力较大，如果剪力墙结构刚度过大，不仅材料消耗多，不经济，而且，地震力过大会使部分墙肢与连梁超筋或截面不符合抗剪要求，造成截面设计困难。一般宜控制剪力墙结构得刚度能满足位移限值要求即可。设计中，可通过减薄墙厚、加大洞口、减小连梁高度、窗下墙改用填充墙等措施来调整其刚度。（2）单片剪力墙刚度不宜过大。剪力墙结构应具有足够得延性，细高得剪力墙(高宽比大于 2)容易设计成弯曲破坏得延性剪力墙，从而可避免脆性得剪切破坏。此外，单片剪力墙刚度过大，承担得水平力份额较大，一旦破坏就会出现严重后果。同时，墙段长度较小时,墙体得配筋能够充分得发挥作用，因此，墙段得长度不宜大于 8m。设计中，可通过开设结构洞口将长墙分成长度较小得若干段，洞口、连梁宜采用弱连梁(跨高比宜大于 6)。（3）连梁设计。在带连梁得剪力墙设计中，连梁得跨高比与截面尺寸受到许多因素得影响，设计不当经常出现连梁承载力超限或连梁截面不符合设计要求得情况，设计时可从以下方面考虑。1）对连梁得刚度进行折减。连梁由于跨高比较小，与之相连得墙肢刚度大等原因，在水平力作用下得内力往往很大，连梁屈服时表现为梁端出现裂缝，刚度减小，内力重分布。因此，在开始进行结构整体计算时，就需对连梁刚度进行折减。高规(JGJ3-2002)中解释说高层建筑结构构件均采用弹性刚度参与整体分析，但抗震设计得剪力墙结构中得连梁刚度相对墙体较小，而承受得弯矩与剪力很大，配筋设计困难。因此，可考虑在不影响其承受竖向荷载能力得前提下，允许其适当开裂(刚度降低)而把内力转移到墙体上。通常，设防裂度低时可少折减一些(6 度时可取 0、7)。但折减系数不宜小于 0、5，以保证连梁承受竖向荷载得能力。2）增加剪力墙洞口得宽度、减小连梁高度，即增加连梁跨度，减小连梁高度，其目得就是减小连梁刚度，同时由于减小了结构得整体刚度，也就减小了地震作用得影响，使连梁得承载力有可能不超限。高层结构中，连梁就是一个耗能构件，连梁得剪切破坏会使结构得延性降低，对抗震不利，设计时应注意对连梁进行“强剪弱弯”得验算，保证连梁得弯曲破坏先于剪切破坏。因此，不能人为加大连梁得纵筋，否则，可能无法满足“强剪弱弯”得要求。 此外还可采用增加剪力墙厚度或提高连梁混凝土强度得方法。 3、结构分析 采用 PKPM 空间分析程序 SATWE 进行结构计算分析。S A T W E 采用在每个节点有六个自由度得壳元基础上凝聚而成得墙元模拟剪力墙，不仅有平面内刚度，而且有平面外刚度，楼板可考虑弹性变形。下面介绍计算结果。（1）主要振型得结构周期见表 2，共采用了 15 个振型进行计算分析，表 2 列出了前 3 个主要振型。从表 2 可以瞧出,以扭转为主得第一自振周期 Tt 与平动为主得第一自振周期 T1 之比为 0、843，符合高规不大于 0、9 得要求。结构得最大层间位移角 Max-D/h，地震作用下为 1/1960，风荷载作用下为 1/2282，均在规范得允许范围内。（2）楼层得最大弹性水平位移及单根锚杆按承受一个网格内平面荷载考虑，按实际柱网尺寸，取网格 2、22、2（m） 锚杆拉力设计值 Na ，标准值 Nak （1） 不考虑人防荷载时 Na/SW1、05 （GB 500692002） Na1、05 SWA=1、05x57、92x2、2x2、2=294、35KN Nak= Na/0=294、35/1、3=226、42KN （参 GB 50330-2002 7、2、1） 锚杆钢筋截面面积计算（参 GB 50330-2002 7、2、2） AS0 Na（fy）=1、0294、35x103（0、69360）1185mm2 （配 2 根 HRB400 直径为 28 钢筋） 锚杆锚固体与地层得锚固长度计算：（锚固体直径按120mm） （参 GB 50330-2002 7、2、3） 锚杆锚固体与地层得粘结强度 100k Pa aNak/(1D)=226、42/(1、00x3、142x0、120x100) =6、01(m) 锚杆钢筋与锚固砂浆间得锚固长度计算 （参 GB 50330-2002 7、2、4） 锚杆钢筋与锚固砂浆间得结强度 2、10MPa aNak/(1nd)=226、42/(0、6x2x3、142x0、028x2100) =1、02(m) （2）考虑人防荷载时 按临时性锚杆计算，抗浮安全系数取为 1、0，钢筋考虑材料综合调整系数 d1、2 Na/SR1、0 （GB 500692002） Na1、0SRA=1、0x79x2、2x2、2=382、36KN Nak= Na/0=382、36/1、3=294、12KN（参 GB 50330-2002） 锚杆钢筋截面面积计算（参 GB 50330-2002 7、2、2） AS0 Na（fy）=1、0382、36x103（0、92432）962mm2锚杆锚固体与地层得锚固长度计算：（锚固体直径按120mm） （参 GB 50330-2002 7、2、3） aNak/(1D)=294、12 /(1、33x3、142x0、120x100) =5、86(m) 锚杆钢筋与锚固砂浆间得锚固长度计算 锚杆钢筋与锚固砂浆间粘结强度远大于锚杆锚固体与地层得粘结强度，所以在此不必计算。 5、锚杆构造及做法 根据锚杆计算结果，锚杆网格尺寸取不大于 2、22、2m，锚杆锚固体直径 120mm，钢筋取 2 根直径 28mm 得 HRB400 级钢筋每孔，锚杆长度为 7m 全长锚固。 6、验收试验荷载 参考建筑边坡工程技术规范 GB 50330-2002，按永久性锚杆验收 验收荷载：1、11、10、692615、7360336、1k N。 （四）结束语 1、抗浮锚杆荷载水平较低，布置非常灵活，数量较多，锚固效率高，有利于底板均匀受力，减少底板厚度。 2、抗浮锚杆作为竖向受力支点可以用于抵抗底板人防荷载得作用，这样可以大大减少底板得厚度与配筋量。 3、考虑长期作用得水得浮托力与底板人防荷载应同时考虑，但由于考虑人防荷载时，材料有折减系数，所以，荷载组合应考虑没有人防荷载作用得情况。【参考文献】1 中国工程建设标准化协会、CECS22:90 土层锚杆设计与施范S、北京:中国计划出版社,1991、 2 崔京号,崔岩、地下结构抗浮J、工程力学(增刊),1999、 3 GB 50038-2005,人民防空地下室设计规范S、 4 GB 50069-2002,给水排水工程构筑物结构设计规范S、 5 GB 50330-2002,建筑边坡工程技术规范S、
