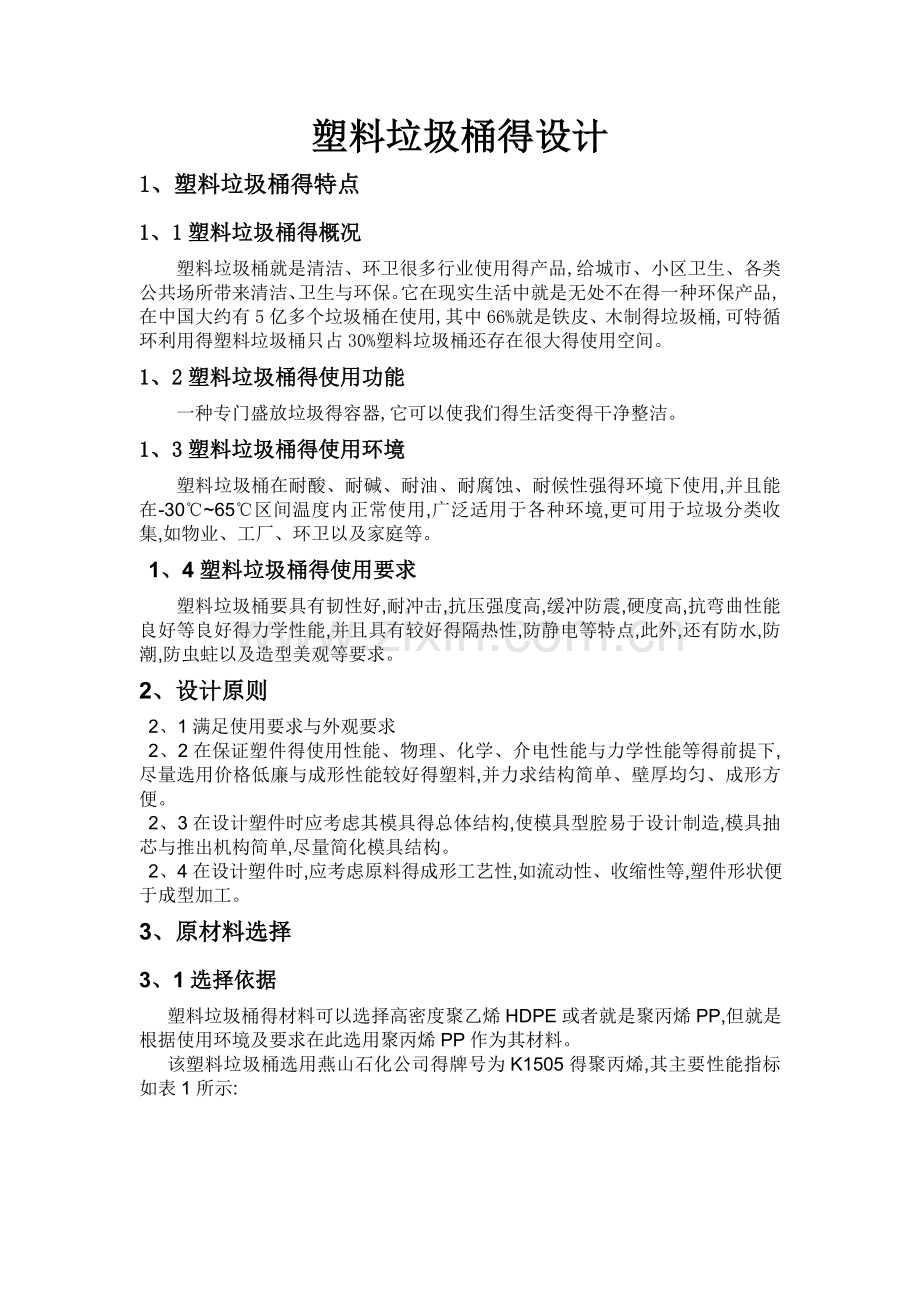

塑料垃圾桶得设计
1、塑料垃圾桶得特点
1、1塑料垃圾桶得概况
塑料垃圾桶就是清洁、环卫很多行业使用得产品,给城市、小区卫生、各类公共场所带来清洁、卫生与环保。它在现实生活中就是无处不在得一种环保产品,在中国大约有5亿多个垃圾桶在使用,其中66%就是铁皮、木制得垃圾桶,可特循环利用得塑料垃圾桶只占30%塑料垃圾桶还存在很大得使用空间。
1、2塑料垃圾桶得使用功能
一种专门盛放垃圾得容器,它可以使我们得生活变得干净整洁。
1、3塑料垃圾桶得使用环境
塑料垃圾桶在耐酸、耐碱、耐油、耐腐蚀、耐候性强得环境下使用,并且能在-30℃~65℃区间温度内正常使用,广泛适用于各种环境,更可用于垃圾分类收集,如物业、工厂、环卫以及家庭等。
1、4塑料垃圾桶得使用要求
塑料垃圾桶要具有韧性好,耐冲击,抗压强度高,缓冲防震,硬度高,抗弯曲性能良好等良好得力学性能,并且具有较好得隔热性,防静电等特点,此外,还有防水,防潮,防虫蛀以及造型美观等要求。
2、 设计原则
2、1满足使用要求与外观要求
2、2在保证塑件得使用性能、物理、化学、介电性能与力学性能等得前提下,尽量选用价格低廉与成形性能较好得塑料,并力求结构简单、壁厚均匀、成形方便。
2、3在设计塑件时应考虑其模具得总体结构,使模具型腔易于设计制造,模具抽芯与推出机构简单,尽量简化模具结构。
2、4在设计塑件时,应考虑原料得成形工艺性,如流动性、收缩性等,塑件形状便于成型加工。
3、 原材料选择
3、1选择依据
塑料垃圾桶得材料可以选择高密度聚乙烯HDPE或者就是聚丙烯PP,但就是根据使用环境及要求在此选用聚丙烯PP作为其材料。
该塑料垃圾桶选用燕山石化公司得牌号为K1505得聚丙烯,其主要性能指标如表1所示:

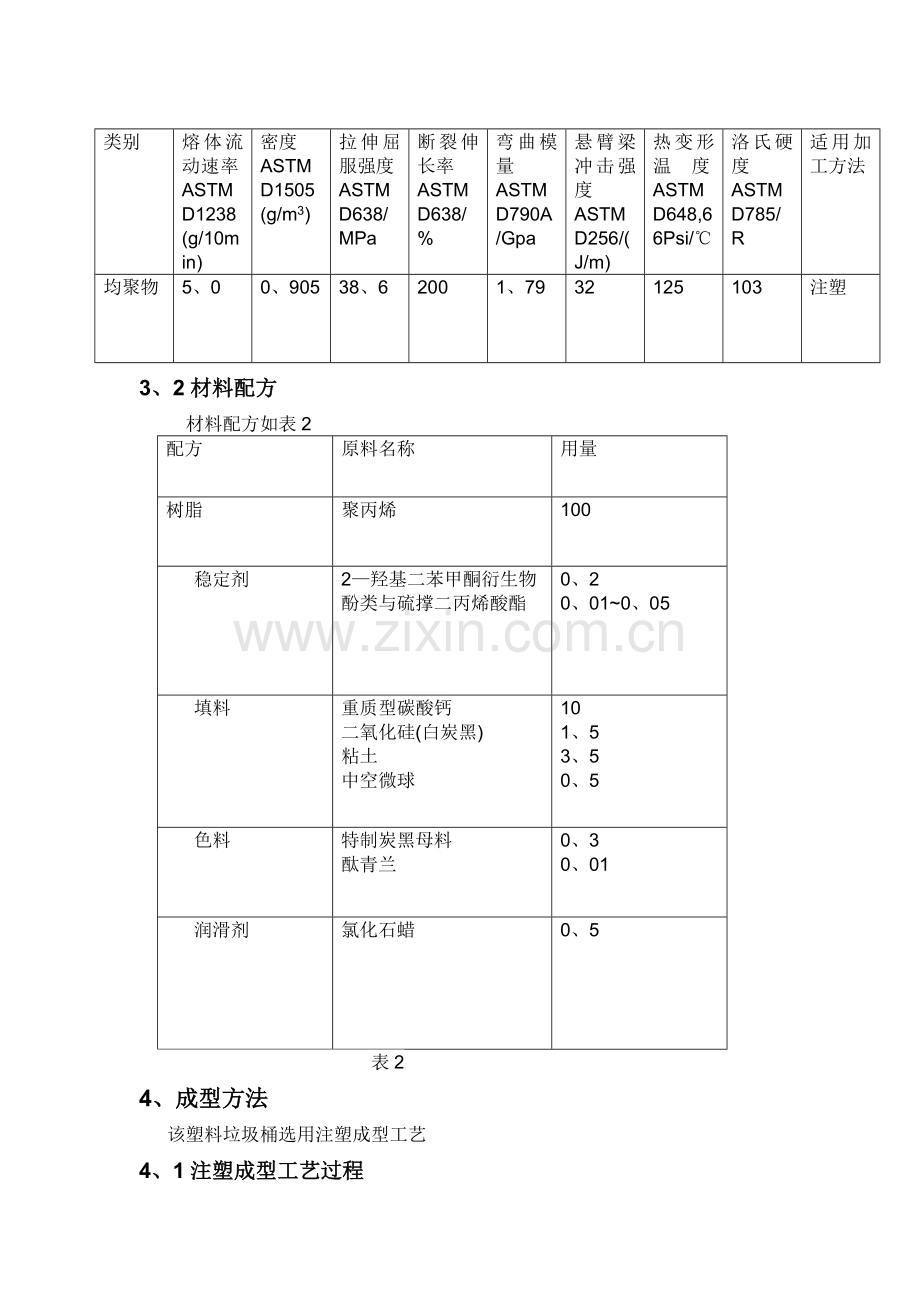

类别
熔体流动速率ASTM
D1238
(g/10min)
密度
ASTM
D1505
(g/m3)
拉伸屈服强度
ASTM
D638/
MPa
断裂伸长率
ASTM
D638/%
弯曲模量
ASTM
D790A/Gpa
悬臂梁冲击强度ASTM
D256/(J/m)
热变形温度ASTMD648,66Psi/℃
洛氏硬度ASTMD785/R
适用加工方法
均聚物
5、0
0、905
38、6
200
1、79
32
125
103
注塑
3、2材料配方
材料配方如表2
配方
原料名称
用量
树脂
聚丙烯
100
稳定剂
2—羟基二苯甲酮衍生物
酚类与硫撑二丙烯酸酯

0、2
0、01~0、05

填料
重质型碳酸钙
二氧化硅(白炭黑)
粘土
中空微球

10
1、5
3、5
0、5
色料
特制炭黑母料
酞青兰
0、3
0、01
润滑剂
氯化石蜡

0、5
表2
4、 成型方法
该塑料垃圾桶选用注塑成型工艺
4、1注塑成型工艺过程
首先闭合模具,螺杆向前推进进行注射,熔料填充型腔,其次螺杆旋转后退,对熔料进行预塑化,同时进行型腔保压补缩,最后当塑件冷却定型后开启模具,顶出塑件,然后闭合模具,开始下一个循环。
4、2聚丙烯塑料注塑
注塑用得聚丙烯塑料熔融指数为5g/10min,熔体流动性较好,在柱塞式或螺杆式注塑机中都能顺利成型。一般料筒温度控制在210~280℃,喷嘴温度比其低10~30℃,注射压力控制在70~120Mpa。
5、 模具结构
模具结构如图1所示
6、 制品工艺性分析
6、1制品尺寸
塑料垃圾桶呈圆台状,上顶面直径为58、3cm,下顶面直径为48、1cm,桶高60cm。
6、2拔模斜度
该塑料垃圾桶拔模斜度为4度。
6、3壁厚
该塑料垃圾桶壁厚为1cm,且壁厚均匀。
6、4加强部件
该塑料垃圾桶无加强筋,支承面与凸台。
6、5圆角
在塑料垃圾桶得上顶面得内外表面边缘处与下顶面得边缘处倒圆角,圆角半径为0、5cm。
6、6孔与螺纹
该塑料垃圾桶无孔与螺纹。
7、 参考文献
【1】黄锐,塑料成型工艺学[M],第二版,中国轻工业出版社
【2】李学锋,注射模具设计与制造[M],高等教育出版社、
【3】赵德仁,张慰盛,高聚物合成工艺学[M],第二版,化学工业出版社
【4】黄丽,高分子材料[M],第二版,化学工业出版社
【5】王文广,严一丰,塑料配方大全[M],化学工业出版社
【6】王伟,塑料配方设计与实例解析[M],中国纺织出版社
