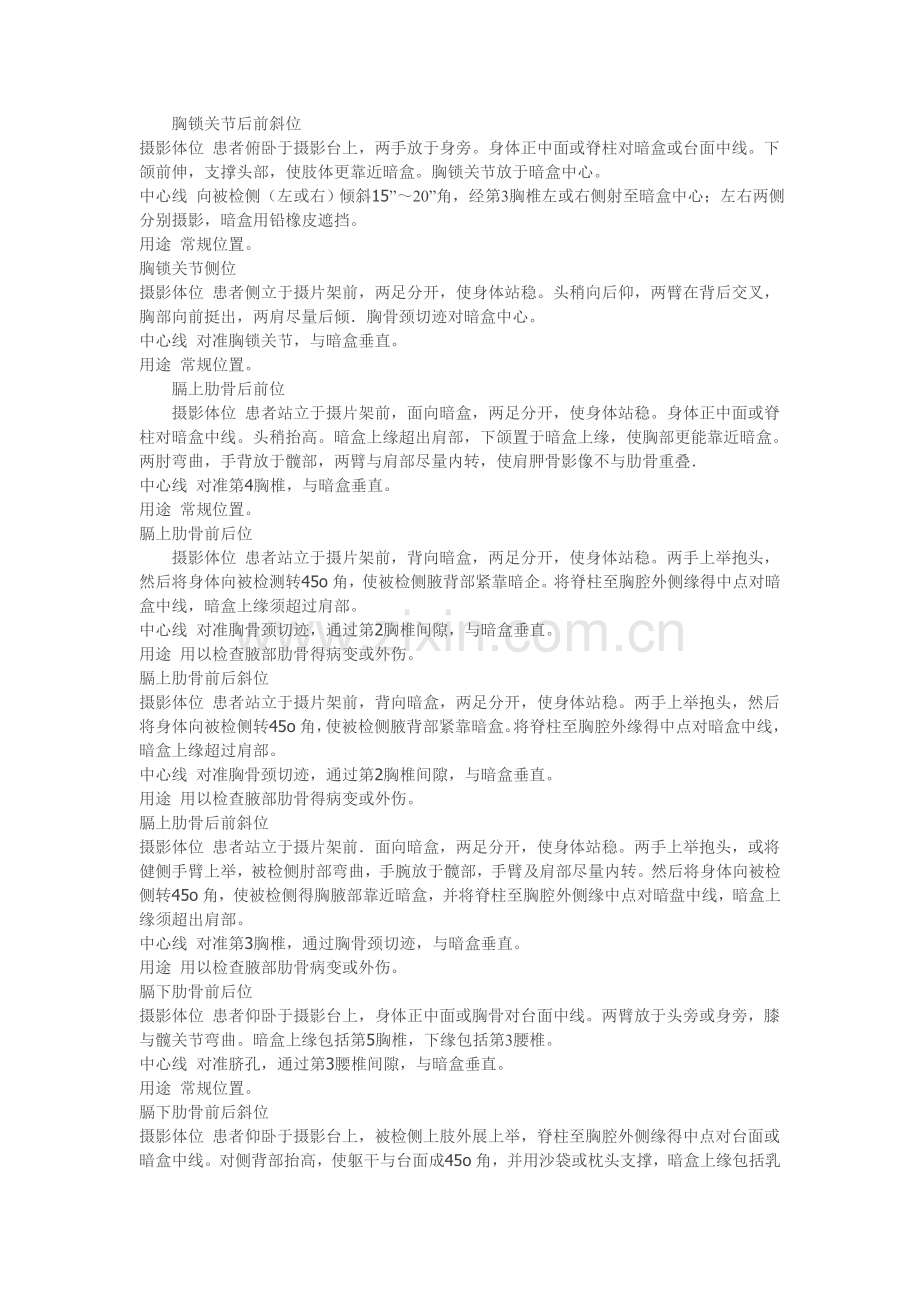

胸锁关节后前斜位摄影体位 患者俯卧于摄影台上，两手放于身旁。身体正中面或脊柱对暗盒或台面中线。下颌前伸，支撑头部，使肢体更靠近暗盒。胸锁关节放于暗盒中心。中心线 向被检侧（左或右）倾斜15”20”角，经第3胸椎左或右侧射至暗盒中心；左右两侧分别摄影，暗盒用铅橡皮遮挡。用途 常规位置。胸锁关节侧位摄影体位 患者侧立于摄片架前，两足分开，使身体站稳。头稍向后仰，两臂在背后交叉，胸部向前挺出，两肩尽量后倾胸骨颈切迹对暗盒中心。中心线 对准胸锁关节，与暗盒垂直。用途 常规位置。膈上肋骨后前位摄影体位 患者站立于摄片架前，面向暗盒，两足分开，使身体站稳。身体正中面或脊柱对暗盒中线。头稍抬高。暗盒上缘超出肩部，下颌置于暗盒上缘，使胸部更能靠近暗盒。两肘弯曲，手背放于髋部，两臂与肩部尽量内转，使肩胛骨影像不与肋骨重叠中心线 对准第4胸椎，与暗盒垂直。用途 常规位置。膈上肋骨前后位摄影体位 患者站立于摄片架前，背向暗盒，两足分开，使身体站稳。两手上举抱头，然后将身体向被检测转45o角，使被检侧腋背部紧靠暗企。将脊柱至胸腔外侧缘得中点对暗盒中线，暗盒上缘须超过肩部。中心线 对准胸骨颈切迹，通过第2胸椎间隙，与暗盒垂直。用途 用以检查腋部肋骨得病变或外伤。膈上肋骨前后斜位摄影体位 患者站立于摄片架前，背向暗盒，两足分开，使身体站稳。两手上举抱头，然后将身体向被检侧转45o角，使被检侧腋背部紧靠暗盒。将脊柱至胸腔外缘得中点对暗盒中线，暗盒上缘超过肩部。中心线 对准胸骨颈切迹，通过第2胸椎间隙，与暗盒垂直。用途 用以检查腋部肋骨得病变或外伤。膈上肋骨后前斜位摄影体位 患者站立于摄片架前面向暗盒，两足分开，使身体站稳。两手上举抱头，或将健侧手臂上举，被检侧肘部弯曲，手腕放于髋部，手臂及肩部尽量内转。然后将身体向被检侧转45o角，使被检侧得胸腋部靠近暗盒，并将脊柱至胸腔外侧缘中点对暗盘中线，暗盒上缘须超出肩部。中心线 对准第3胸椎，通过胸骨颈切迹，与暗盒垂直。用途 用以检查腋部肋骨病变或外伤。膈下肋骨前后位摄影体位 患者仰卧于摄影台上，身体正中面或胸骨对台面中线。两臂放于头旁或身旁，膝与髋关节弯曲。暗盒上缘包括第5胸椎，下缘包括第3腰椎。中心线 对准脐孔，通过第3腰椎间隙，与暗盒垂直。用途 常规位置。膈下肋骨前后斜位摄影体位 患者仰卧于摄影台上，被检侧上肢外展上举，脊柱至胸腔外侧缘得中点对台面或暗盒中线。对侧背部抬高，使躯干与台面成45o角，并用沙袋或枕头支撑，暗盒上缘包括乳头，下缘包括脐孔。中心线 对准暗盒中心，并垂直。骨盆前后位摄影体位 患者仰卧于摄影台上，身体正中面或前中线对台面中线。两下肢伸直，或将膝关节稍弯曲，用沙袋稍垫高。足内旋，使两侧拇趾内侧相互接触，两足跟分开，踝部置沙袋固定，骨盆摆平，两侧髂前上棘至台面得距离必须相等。如两侧髋部有畸形现象，另一侧须用棉垫垫平，使两侧髋部等高，使骨盆不致倾斜，两侧骼前上棘联线中点下方3cm处放于暗盒中心，暗盒上缘包括髂骨嵴，下缘包括耻骨联合。中心线 对准暗盒中心并垂直。用途 常规位置。骨盆侧位摄影体位 患者侧卧于摄影台上，两下肢完全伸直，以避免大腿与耻骨联合重叠。腰部与两膝得中间用棉垫或沙袋垫平，使脊柱长轴与台面平行，骨盆成完全侧位。暗盒上缘包括骼骨嵴，下缘超出耻骨联合，将大粗隆上方得软组织凹对暗盘中心。小腿部置长形沙袋固定。中心线 对准大腿外侧粗隆上方得软组织凹，与暗盒垂直。用途 此位置用以计算骨盆得人口径与出口径，并能测定异物得位置。耻骨与坐骨后前位摄影体位 患者俯卧于摄影台上，身体正中面或脊柱对台面中线。膝关节稍弯曲，踝下垫一沙袋，骨盆摆平，不能有倾斜。耻骨联合对暗盒中心，或以两侧大粗隆连线中点对暗盒中线。中心线 对准两侧大粗隆连线中点，与暗盒垂直。用途 常规位置。肺后前位摄影体位 患者面向摄影架站立，前胸紧靠暗盒，两足分开，使身体站稳，身体正中面或脊柱对暗盒中线，头稍向后仰，将下颌搁于暗盒上绿，暗盘上缘需超出两肩。肘部弯曲，手背放于破部，两肩尽量内转紧靠暗盒，如此可使两侧肩肿骨拉出肺野，不与肺部重叠。两肩尽量放平，使锁骨成水平位，以免肺尖部被锁骨影像所遮盖。如患者不能做到上述姿势，可嘱其抱住摄影架，也能达到同样效果。女性患者如有发辫，应让其结于头上，以免发辫得阴影投射到胶片上形成伪影。曝光前须请患者深吸气屏气。中心线 对准第4胸椎或第6胸椎高度与暗盒垂直。用途 常规位置。肺前后位摄影体位 患者背向摄片架站立，背部紧靠暗盒，两足分开，使身体站稳。身体正中面或胸骨对暗盒中线，头部稍向后仰。肘部弯曲，手背放于赢部，两肩尽量下垂井内转，使锁骨放平，以免遮蔽肺尖。肩胛分开，不与肺部重叠。暗盒上缘超出两肩峰3cm。中心线 对准第5胸椎，与暗盒垂直。用途 如病灶靠近背部时，可用此位置。肺仰卧前后位摄影体位 先将暗盒放于摄影台上。患者仰卧，背部紧靠暗盒，身体正中面或脊柱对准暗盒中线头稍向后仰，两肘弯曲，手背放于髋部。两肩尽量内转并下垂，使两侧肩呷骨分开，不与肺野重叠。锁骨放平，不遮盖肺尖。暗盒上缘超出两肩峰3cm。中心线 对准胸骨中点，与暗盒垂直。用途 适用于重病或不能站立得患者与小儿得胸部摄影肺侧位摄影体位 患者倒立于拉片架前，被检侧胸部紧靠暗盒。两足分开使身体站稳胸部腋中线对准暗盒中线，两臂高举，交叉放于头上，使两肩尽量不与肺野重叠。收腹，使胸部长袖与暗盒长轴一致，暗盒上缘需超出肩部。前胸壁及后胸壁投影与暗盒边缘等距中心线 对准第5胸推平面得侧胸壁中点与暗盒垂直。用途 能观察纵隔、心脏后方与后部横膈上方得肺部情况，藉以发现在后前位照什中不能显示得病灶。能了解肺部分叶、分段与确定病灶得位置能观察胸膜（包括叶间胸膜得病变）肺侧卧后前位摄影体位 患者侧卧于摄影台上，有少量胸腔积气者患倒在上，有少量胸腔科液者患侧在下暗盒横放竖立，紧靠前胸，并以上方手臂抱住，使暗盒固定靠台面恻得手臂前伸或高举过头，胸部与台面中间可用棉垫垫起，以抬高胸部，使整个胸部能包括在胶片内。中心线 就是水平对准第5N椎，与暗盒垂直用途此位置可用于检查少量胸腔积液,这就是因为积液少于200ml时，在普通后前位照片上被横膈顶部遮蔽，常不能发现。能测得空洞得大小，并能观察空洞内有无液体存在对少量气胸或液气胸得病例，可利用此位置摄影，观察肺压缩情况肺仰卧侧位摄影体位 患者仰卧于摄影台上，两臂高举过头，下颌稍抬高，背部可用棉垫垫高。暗盒在患侧胸部旁边竖立，与台面垂直，并以沙袋支撑，或用专用木架固定，上缘约与下颌相齐。中心线 摆成水平位，对准第5M椎平面得腋中线与暗盒垂直。用途 用以检查胸内液体平面。对不能采取站立侧位得患者亦可用此位置。用于重病患者得床边摄影。肺前凸位摄影体位 患者背向摄片架站立，身体正中面或脊柱对暗盒中线。两足分开，使身体站稳。肘部弯曲，手背放于髋部身体稍离开摄片架，上胸向后仰，使上背部紧靠暗盒，腹部向前挺出，身体冠状面与胶片成35o角。两肩尽量内旋，使肩胛骨影像不与肺部重叠。暗盒上缘须超出肩部上方约7cm。中心线 向头侧倾斜12o角，对准胸骨角与剑突联线得中点，射入暗盒中心，或垂直摄入暗盒。用途 此位置主要检查肺尖部病变，对在前后位被肋骨或锁骨遮蔽得病灶都能清楚显示。其她如叶间积液与右肺中叶不张等也有诊断价值。腹部前后位摄影体位 患者仰卧于摄影台上，身体得正中面或正中线对台面中线，两臂放于身边或上举，下肢伸直，头部用枕头垫高，暗盒上缘超出胸骨剑突，下缘包括耻骨联合。中心线 对准胸骨剑突与耻骨联合连线得中点，与暗盒垂直。用途 常规位置。腹部前后立位或后前立位摄影体位 患者面对或背向摄影架站立，两足分开，使身体站稳。两臂垂于身旁或抱住摄影架，身体正中面或脊柱对准暗盒中线。暗盒上缘超出胸骨剑突，下缘包括耻骨联合。中心线 对准耻骨联合与剑突连线中点，与暗盒垂直。用途 此位置应用于观察肠梗阻及消化道穿孔。先天性肛门闭锁摄影法先天性肛门闭锁得X线摄影检查，可了解肠管闭锁得部位并能测量闭锁部位与肛门处皮肤间得距离，对外科手术有很大帮助。为达到以上两个目得，可利用肠管内得空气来确定。因气体较轻，所以必须摄取倒立位才有诊断价值。新生儿，空气自口到达肛门需要1224小时，因此，出生后即刻进行腹部X线检查对锁肛就是没有诊断意义得。第一张片应在生后1218小时摄取，以后每隔3小时摄取一张，直至见到气柱不能下降，同时肠管下端开始膨胀为止。在此时，可确定最下端即闭锁肠管得盲端，依此可确定肠管闭锁得部位，并可估计到肛门得距离但由于倒立，直肠末端一般向头侧牵引125cm，所以在照片上测得得距离较实际得长。对肛门闭锁得小儿，应摄取倒立前后位与倒立侧位照各一张。侧位片不但能确定肠管闭锁得部位，还可估计出到肛门得距离。摄影时，在肛门窝部置一金属物，用胶布固定，用作测量到闭锁部位长度得标记。另外，将患者倒立后，应稍等数分钟，使气体尽量上升至而管得盲端，然后再摄影。右上腹部（胆囊区）后前位摄影体位 患者俯卧于摄影台上，头放于枕头之上，转向右侧，身体右侧莫菲点对台面中线。左手上举抱头，右臂屈肘放于身旁，身体右侧抬高20o30o角，避免胆囊与脊柱影像重叠。暗盒上缘包括第10胸椎，下缘包括第3腰椎。背部应用压迫带正紧，使患者保持不动。中心线 对准暗盒中心，并与暗盒垂直。用途 常规位置。心脏与大血管后前位摄影体位 患者站立于摄片架前，两足分开，使身体站稳。身体正中面或脊柱对准暗盒中线，前胸紧靠暗盒。头稍向后仰，下颌放于暗盒上缘，使前胸能靠近暗盒。肘部弯曲，手背放于髋部，两肩尽量内转。曝光时请患者在平静呼吸下屏气。中心线 对准第6胸椎，与暗盒垂直。用途 常规位置。心脏与大血管侧位摄影体位 患者侧立于摄片架前，左侧或右侧靠近暗盒，身体矢状面或脊柱与陪盒平行。两足分开，使身体站稳，头部稍向后仰，两臂高举过头或交叉抱于头上。暗盒上缘应超过肩部。曝光时应屏气。中心线 对准第6胸椎，由腋中线前方5cm处射人暗盒中心，并与暗盒垂直。用途 常规位置。心脏与大血管右前斜位摄影体位 患者站立于摄片架前，先面向暗盒，身体正中面或脊柱对暗盒中线。两足分开，使身体站稳。头稍向后仰，左手高举抱头右前胸紧靠暗盒，右肘弯曲，手背放于髋部，右肩内转，左前胸离开暗盒，使躯干与暗盒成45o55o角。暗盒上缘超过肩部。中心线 对准第6胸椎，与暗盒垂直。用途 常规位置，主要观左心房大小。心脏与大血管左前斜位 摄影体位 患者站于摄片架前，先面向暗盒，身体正中面或脊柱对暗盒中线。两足分开，使身体站稳。头部稍后仰，右手高举抱头，左前胸靠近暗盒，左肘弯曲，手背放于髋部，左肩内转，然后右侧胸部离开暗企，使躯干与暗盒成55o65o角。暗盒上缘超过肩部。中心线 对准第6胸 ，与暗盒垂直。用途 常规位置，用于检查左心室尿路仰卧前后位摄影体位患者仰卧于摄影台上，身体正中面前中线对准台面中线。两臂放于身旁或上举，下肢伸直，头部用枕头稍垫高。若摄取2张照片，第1张28cmX36cm（11英寸X14英寸）得胶片，上缘应超过胸骨剑突约3cm，下级一般在髂骨嵴得下方，第2张20cmX25cm（8英寸X10英寸）得胶片，上缘应与第1张得下缘稍重叠，下缘必须包括全部外生殖器。若摄取1张X 线照片，可用30cmX38cmO 英寸X15英寸），或36cmX43cm（14英寸X17英寸）得胶片，其上缘超出胸骨剑突约3cm，下缘尽量包括耻骨联合上绿。腹部应用压迫带庄紧，使患者不动，以便获得清晰得照片。中心线 第1张胶片时，对准暗盒中心。第2张胶片时，二线管向足侧倾斜5o角，对准暗盒中心，以达避免耻骨联合与膀胱前列腺影像重叠得目得。若摄取1张照片时，中心线对准暗盒中心，垂直摄人即可。用途 常规位置。尿路后前立位此位置适用于疑有肾下垂得病例。在前后卧位照片上，不能确定有无肾下垂与其下垂得程度时，必须摄取立位片比较观察，才能得到确诊。摄取体位与卧位相同，一般都采取28cmX36cm或3DcmX28cm得胶片摄影。在立位时因腹壁下垂变厚，管电压须增加 5kV。尿路侧卧位摄影体位患者侧卧于摄影台上，身体前后径得中线对台面中线。下肢稍弯曲，两手前伸或上举抱头。腰椎处用棉垫垫平，井以压迫带压紧固定胶片上缘包括胸骨剑突，下缘包括第4腰椎。中心线 对准暗盒中心，并与之垂直。用途 常规位置。膀胱仰卧前后位摄影体位患者仰卧于摄影台上，两臂放于身旁。身体正中面或胸骨与耻骨联合连线对准台面中线，下腹部用压迫带压紧。暗盒上缘约与髂骨嵴相齐，下缘超过耻骨联合下缘。中心线对准暗金中心，并与之垂直，或向足侧倾斜5o角用途 常规位置。膀胱左斜位摄影体位患者仰卧于摄影台上，身体正面或前中线对台面中线。然后将身体向左倾斜，使躯干与台面成45o角。暗盒上缘约与髂骨嵴相齐，下缘超过耻骨联合下缘。中心线 对准暗盒中心，并与之垂直。用途 常规位置。膀胱右斜位此位置除身体向右倾斜，与台面成45o角外，其她摄影技术与左斜位完全相同。膀胱侧位摄影体位患者侧卧于摄影台上，股骨大粗隆对台面中线。两臂前伸或上举抱头，下肢稍弯曲暗盒上缘与髂骨嵴相齐，下缘超过耻骨联合下缘中心线 对准暗盒中心，并与之垂直。用途 常规位置。尿道前后位摄影体位患者仰卧于摄影台上，身体正中面对台面或暗盒中线在或右腿弯曲，用手抱起膝部。暗盒上缘约与髂前上棘相齐，下缘尽量包括全尿道摄影时将阴茎拉直，并注射造影剂。中心线 对准暗盒中心，并与之垂直。用途 常规位置。
