基础强化苏科版八年级物理上册第四章光的折射-透镜专题训练练习题(含答案解析).docx

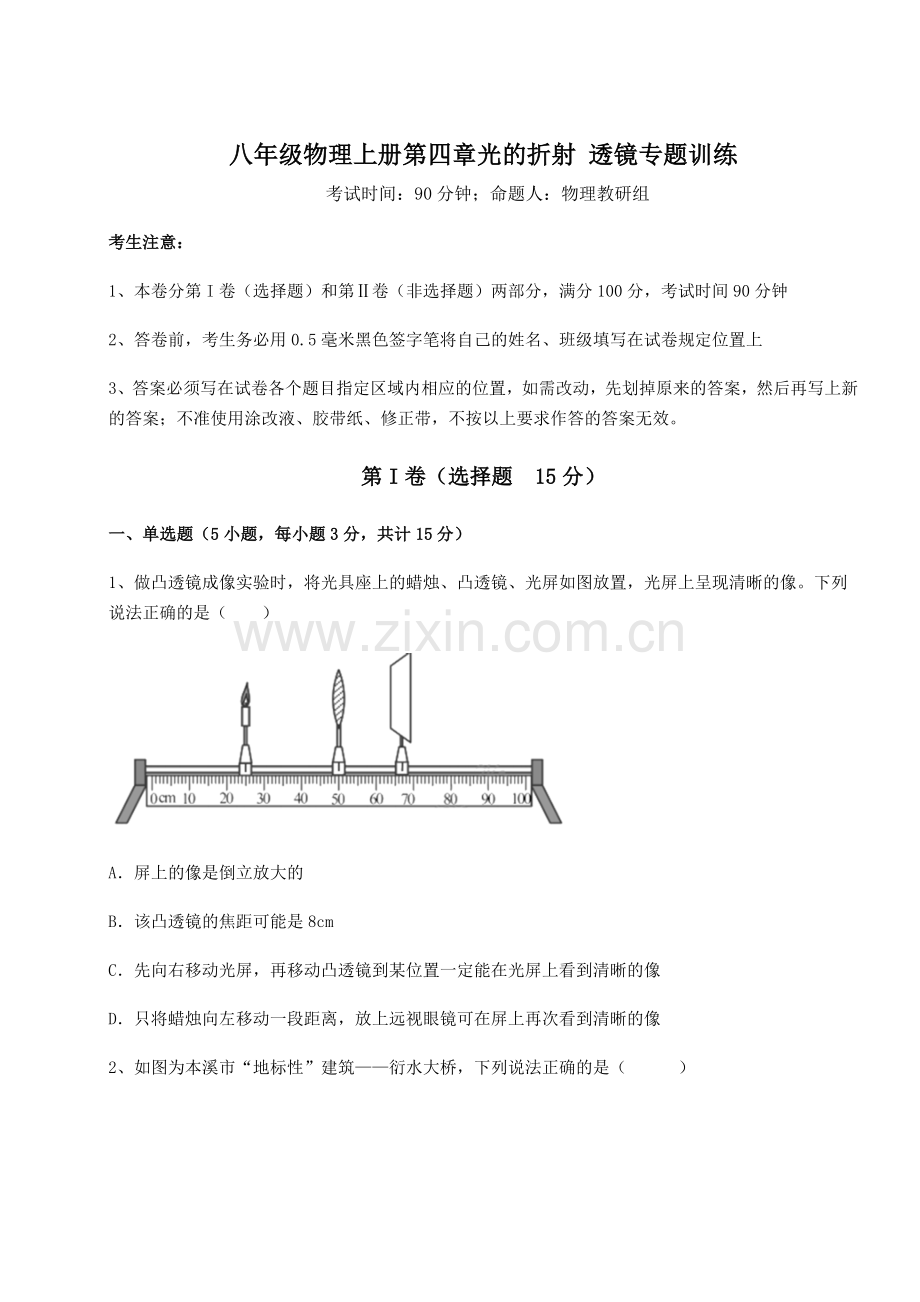

八年级物理上册第四章光的折射 透镜专题训练 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。下列说法正确的是（）A屏上的像是倒立放大的B该凸透镜的焦距可能是8cmC先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像D只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像2、如图为本溪市“地标性”建筑衍水大桥，下列说法正确的是（）A车辆在桥上行驶时，相对于大桥两侧的围栏是静止的B桥头两侧有隔音板，这是在声源处减弱噪声C下桥时有监控摄像头抓拍，监控摄像头的镜头相当于一个凸透镜D夜间人们能从各个方向看到“衍水大桥”这四个发光的字，是由于漫反射的缘故3、某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（）A实验中所使用的的凸透镜焦距为16cmB物体放在A点对应的位置上，成缩小倒立的实像C物体放在C点对应的位置，放大倒立的实像D物体从A点移到C点的过程中，所成的像逐渐变小4、如图所示，游泳池中的水面下方的光源S发出的一束光线经水面反射后在池底产生光斑P1折射光线在天花板上产生光斑P2。如水面下降一小段距离，则（）A反射角增大B折射角增大C光斑P1右移D光斑P2右移5、如图所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏，拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像，下列说法不正确的是（）A为拍摄到更大的像应将镜头靠近景物B为扩大拍摄范围应将镜头往前伸C若拍完合影想拍单人照，将镜头往前伸D景物在二倍焦距以外才能成缩小的像第卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、根据目前人类对宇宙的认识，真空中的光速是所知的最快速度，达到了_m/s。光在空气中的传播速度接近真空中的光速，光在水中的光速为真空中光速的四分之三，而玻璃中的光速为真空中光速的三分之二，根据甲图中的光学规律，乙图中最能正确表示光在空气中穿过盛水厚玻璃杯光路的是_。2、眼睛的角膜和晶状体类似于_透镜。青少年如果长时间使用电子产品，缺乏户外活动，就可能患上近视。患近视后需要佩戴_ 透镜进行矫正。3、如图所示为某款智能无针疫苗注射机器人，通过一个简单的它维点云相机对人体进行拍摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个_透镜，该类透镜可以用来矫正_眼；拍摄识别时，能成一个倒立_（选填“放大”或“缩小”）的实像；注射时，机器人向接种者靠近，拍摄到接种者的像将_（选埴“变大”“变小”或“不变”）。4、手机扫描二维码，相当于给二维码拍了一张照片，如图是手机扫描物品上的二维码，登录网址、查看物品相关信息，手机的摄像头是_（选填“凸透镜”或“凹透镜”），此时二维码位于摄像头的_处，当二维码超出手机上设定的方框时，物品不动，把手机_（选填“靠近”或“远离”）物品。5、日常生活中，不注意用眼卫生长期用眼疲劳就可能患上近视眼。近视眼成像于视网膜_（选填“前”或“后”），为娇正视力需要佩戴_（选填“凹”或“凸”）透镜。三、简答题（5小题，每小题5分，共计25分）1、小军制作了一个焦距可调节的水透镜：如图1甲，在一个圆环支架上安装一个进出水口，在圆环支架的两侧密封上透明的橡皮膜，用注射器通过软管连接进出水口向圆环与橡皮膜所围成的空间内注水，使其呈中间厚边缘薄的形状，便制成了一个焦距可调节的水透镜，如图乙当向水透镜中增加水量时，水透镜凸起程度增加，其焦距变小；当从水透镜中抽出少量的水时，水透镜凸起程度减小，其焦距变大小军将制好的水透镜、蜡烛和光屏安装在水平光具座上，点燃蜡烛并调节烛焰中心、水透镜中心和光屏中心在同一高度，之后将水透镜的位置固定，调节蜡烛和光屏的位置，在光屏上观察到与烛焰等大的清晰的像，如图2在水透镜中水量适当增加或减少后，仅通过左右移动蜡烛或仅通过左右移动光屏的方法，光屏上仍能呈现出烛焰清晰的像请对上述调节中使光屏上仍能成烛焰清晰像的所有可能的成像情景，分别说明应将蜡烛或光屏向哪个方向调节2、2020年初，新冠肺炎疫情肆虐，中国人民上下同心，众志成城，采取一系列及时、有效和负责任的措施，取得了阶段性成效，全国复工复产复学正稳步实施。为保障全体师生员工的健康，某学校强化管理，多措并举，确保疫情不进校：(1)开学前，所有教师员工都需要用手机扫二维码出示近期的行程轨迹，此时手机的镜头相当于 _镜，二维码图案通过手机镜头成_（选填“实”或“虚”）像；(2)同学们进入校园时都需要测量体温，如图所示是一台手持测温仪，它是根据人体辐射的_（选填“红外线”或“紫外线”）强弱来确定人体温度的；(3)教室内除了经常开窗通风外，还需要定时消毒。酒精喷洒到手上后，会觉得很清凉，这是因为酒精发生_现象（填一物态变化名称），这一过程需要_热量（选填“吸收”或“放出”）。3、某同学在“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏放在光具座上依次摆放好后，无论怎样移动光屏，在光屏上总是找不到清晰的像，请你说出二个找不到像的原因。4、奥运会泳池里的比赛可谓是视觉的盛宴，赛前游泳运动员逐一出场，现场观众会发出不停的呐喊声与欢呼声，而多数运动员都会戴上耳机出场，如图是中国著名游泳运动员孙杨。 （1）孙杨戴上耳机，除了听音乐放松心情外，从防治噪声角度来看，戴耳机的目的是什么？（2）夺冠后，观众在看台上看到水中的孙杨“腿变短了”，试分析这是什么原因造成的？5、如图所示，小明手拿一个透明玻璃球，将其放置在距眼睛稍远的位置，透过它能看到远处景物倒立、缩小的像，请问这像是实像还是虚像？请解释这个现象。四、实验探究（5小题，每小题8分，共计40分）1、在“探究凸透镜成像规律”实验中，有如下操作：（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜对光的会聚作用越_（选填“强”或“弱”）；（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏上成一个清晰的实像，应将光屏_（选填“靠近”或“远离”）凸透镜；（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和凸透镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_（选填“靠近”或“远离”）凸透镜，光屏上才能再次成清晰的像。2、小徐通过实验“探究凸透镜成实像的规律”，他选取焦距为10厘米的凸透镜，一个高度H为3.00厘米的发光体、光屏和光具座等进行实验。正确安装和调节实验器材进行实验，将测得的物距u、像距v、像高h像记录在下表中，为了进一步研究凸透镜成实像时，像高h像与物距u、像距v之间的关系，还进行了适当的运算，将相关数据记录在下表最后一例。实验序号物距u（厘米）像距v（厘米）像高h像（厘米）像距和物距的比值k（k=v/u）160.012.00.600.20250.012.50.750.25330.015.01.500.50418.022.53.301.25516.026.75.001.67614.035.02.50（1）根据实验序号15的数据，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，同一发光体，_。（2）根据实验序号15的数据，分析比较像高h像与像距和物距比值k的变化情况，可得出的初步结论是：同一凸透镜成实像时，同一发光体_。（3）请根据表中信息判断实验序号6中：像高h像为_厘米。（4）小徐在完成上述实验后，认为还可以通过更换或增加实验器材进行拓展探究。示例：可以用黑色纸片遮挡部分凸透镜，探究遮挡物的形状及大小对凸透镜成像的影响。请仿照示例写出其他拓展探究方案（一个方案即可）。_3、在“探究凸透镜成像规律的实验”中：（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为_cm；（2）实验一段时间后，蜡烛因燃烧变短，所成像如图乙，要使像能够在光屏的中央，应将光屏向_（选填“上”或“下”）调整；（3）在上一步实验调整好像的位置后，小明取了一副近视眼镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将光屏适当_（选填“左”或“右”）移。4、小华偶然间整直向下看到放在玻璃砖下面的字发生了错位。（1）他想光斜射时才发生偏折，才会出现“池底变浅”的现象,那么光在垂直入射时,光线不再偏折,还会有“池底变浅”的现象吗？上述过程在科学探究中做_（选填“设计实验”“提出问题”或“分析论证”）。（2）联想到“平面镜成像”找像位置的方法，于是他按如图所示将玻璃砖紧贴物体摆放在水平桌面上的一张白纸上，标记出物体的位置。按照图乙的方式沿水平方向观察物体（观察盒上的条形码）。当看到物体经玻璃砖成的像时，前后移动小卡片，使小卡片与像在同一个平面上，将小卡片此时的位置标记在白纸上，这样就找到了放置一块玻璃砖时_的位置。随后，他将玻璃砖离开物体向观察者移动一小段距离后进行观察，发现像的位置不变，说明玻璃砖与物体的距离_影响成像位置（选填“会”或“不会”）。（3）为了观察不同厚度玻璃的成像情况，他将第二块相同玻璃砖紧贴在第一块后面，如图丙所示，观察并记录像的位置；他再将第三块相同玻璃砖紧贴在前两块后面，如图丁所示，观察并记录像的位置。记录数分析图的数据可知，用一块玻璃砖观察时，像与物体的距离是_cm；三次实验都说明了光在垂直入射时，像的位置会_观察者（选填“靠近”或“远离”）。（4）从图的实验数据还可以得出：玻璃的厚度越厚，像与物的距离越_。（5）从以上探究可知，从竖直方向看到的池底比它的实际位置_（选填“浅”或“深”）。5、在“探究凸透镜成像规律”实验中。（1）如图甲所示，光屏上成清晰的像，由光路可逆可以推断，保持蜡烛和光屏的位置不变，只移动透镜到_cm刻度处，光屏上可再次成清晰、倒立的实像；（2）将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。若烛焰中心下降1cm，光屏上的像会_（填“向上”或“向下”）移动，移动的距离_（填“大于“小于”或“等于”）1 cm；（3）实验中，光屏上成模糊的像，如果蜡烛和透镜位置不变，将光屏向凸透镜方向靠近，光屏上能成清晰的像；如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像，上述现象说明凹透镜对光具有_作用，_视眼的矫正与上述成像过程类似；（4）实验时，光屏上已经得到了蜡烛清晰的像，一位同学用手指捏住凸透镜防止其移动，则光屏上_（选填“有”或“没有”）手指的像，光屏上蜡烛的像_（选填“完整”或“不完整”），其亮度_（选填“变亮”、“变暗”或“不变”）；（5）为了使得蜡烛的像成在光屏的中央，小明认为应该使烛焰和光屏的中心位于凸透镜的_，而小红则认为只要将烛焰中心、光屏中心和凸透镜光心调至如图乙所示的一条倾斜直线上即可。在进行多次实验比较后，发现小明的方法更为合理，结合你实验操作的经验，请指出：如果按照小红的方法进行实验，可能给后续实验操作带来的不便是_。-参考答案-一、单选题1、C【详解】A图中物距大于像距，由凸透镜成像规律可知成倒立缩小的实像，故A错误；B此时物距为50.0cm-25.0cm=25.0cm此时u2f即25.0cm2f像距v=67.0cm-50.0cm=17.0cm此时2fvf即2f17.0cmf由得8.5cmf2f，根据凸透镜的成像规律可知：u2f，则成倒立缩小的实像，所以光屏应在1倍焦距与2倍焦距之间，在光具座的60cm到70cm之间，光屏应靠近凸透镜。（3）3 将自己的近视眼镜取下来放在蜡烛和凸透镜之间，由于近视眼镜是凹透镜，对光线起发散作用，成像远离凸透镜，所以应将光屏远离凸透镜，光屏上才能再次成清晰的像。2、 像距v和像高h像均随物距u减小而增大 像高h像与像距和物距比值k成正比 7.50 见详解【详解】（1）1根据实验序号15的数据，可以看出物距u变小时，像距v增大，像高h像也增大，所以可以得出结论，同一凸透镜成实像时，同一发光体，物距u变小，像距v变大，像高h像变大。（2）2根据实验序号15的数据，像高在变大，像距和物距的比值也变大，且二者始终成相同倍数增加，可得同一凸透镜成实像时，同一发光体，像高h像与像距和物距比值k成正比。（3）3数据中，像高均为比值k的3倍，序号6中比值k=2.50，所以像高应为h像=32.50cm=7.50cm（4）4在凸透镜前加一凹透镜，探究近视眼的原因及矫正等。3、 10.0 上 右【详解】（1）1将平行光线平行于凸透镜的主光轴，会发现会聚为一点，这一点即为焦点，光心到焦点的距离为焦距，分度值为1cm，刻度尺需要估读，故焦距为10.0cm。（2）2蜡烛因燃烧变短，通过光心的光线，光的传播方向不变，故烛焰的中心、光心的连线向上偏，故像向上偏，故应该将光屏向上调整。（3）3小明取了一副近视眼镜放在凸透镜和蜡烛之间，近视眼镜是凹透镜，起发散作用，故可将光屏适当向右移动。4、 提出问题 像 不会 2.13 远离 大 深【详解】（1）1光在垂直入射时,光线不再偏折,还会有“池底变浅”的现象吗？这是在提出问题，所以该过程在科学探究中属于提出问题。（2）2当看到物体经玻璃砖成的像时，前后移动小卡片，使小卡片与像在同一个平面上，将小卡片此时的位置标记在白纸上，这样用小卡片的位置代替了像的位置，所以找到了放置一块玻璃砖时像的位置。3移动玻璃砖，像的位置不变，说明玻璃砖与物体的距离不会影响成像位置。（3）4由图中的数据可知，用一块玻璃砖观察时，像与物体的距离是2.13cm。由三次实验数据可知，光在垂直入射时，像距越来越大，与观察者的距离变大，说明像的位置会远离观察者。（4）从图示的实验数据还可以得出：随着玻璃砖厚度的增加，像距增加的更多，说明玻璃的厚度越厚，像与物体之间的距离越大。（5）从以上探究可知，从竖直方向看,由于光不会发生折射，所以看到的池底比它的实际位置深。5、 65.0 向上 大于 发散 近 没有 完整 变暗 主光轴上 不便于测量像距和物距【详解】（1）1如图甲所示，当u=15.0cm时，v=30.0cm，光屏上成清晰的像。由光路可逆可以推断，保持蜡烛和光屏的位置不变，当u/=30.0cm时，v/=15.0cm，即只移动透镜到35.0cm+30.0cm=65.0cm刻度处，光屏上可再次成清晰、倒立的实像。（2）23由于fu2f，v2f，成倒立放大的实像，所以，将蜡烛移至1倍焦距与2倍焦距之间某处，光屏上成清晰的像。若烛焰中心下降1cm，光屏上的像会向上移动，移动的距离大于1 cm。（3）45如果蜡烛、凸透镜和光屏位置不变，在蜡烛与凸透镜之间放上一个合适的凹透镜，光屏上也能成清晰的像，即光延后会聚了，说明凹透镜对光具有发散作用；当晶状体的凸度过大，其焦距变短，像落在视网膜的前方，形成近视眼，近视眼应配戴凹透镜进行矫正。（4）678手指到凸透镜的距离小于一倍焦距，成虚像，不能在光屏上成像；凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其它部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来暗。（5）9为了使得蜡烛的像成在光屏的中央，应该使烛焰、透镜和光屏三者的中心在同一高度上，即使烛焰和光屏的中心位于凸透镜的主光轴上。10如果按照小红的方法进行实验，由于物距和像距是一条斜线，不容易测量物距和像距的大小。
