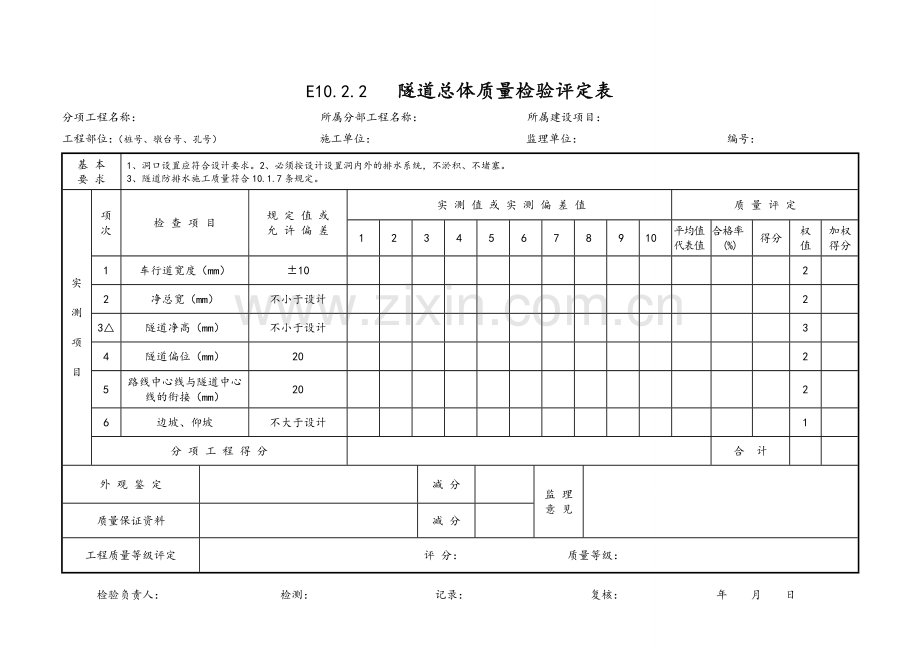

E10.2.2 隧道总体质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、洞口设置应符合设计要求。2、必须按设计设置洞内外的排水系统，不淤积、不堵塞。
3、隧道防排水施工质量符合10.1.7条规定。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
车行道宽度（mm）
±10

2

2
净总宽（mm）
不小于设计

2

3△
隧道净高（mm）
不小于设计

3

4
隧道偏位（mm）
20

2

5
路线中心线与隧道中心线的衔接（mm）
20

2

6
边坡、仰坡
不大于设计

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：

检验负责人： 检测： 记录： 复核： 年 月 日

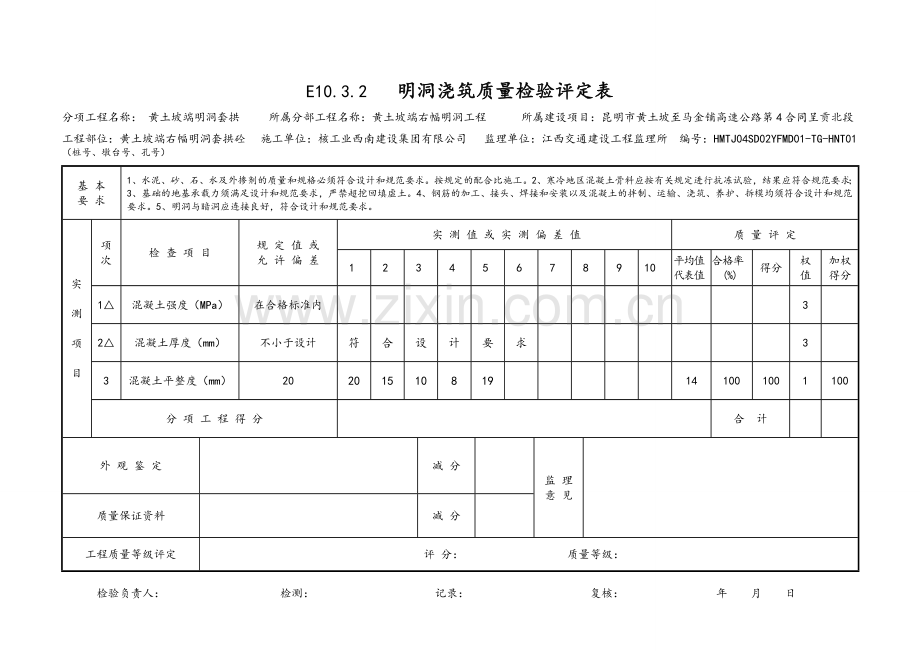

E10.3.2 明洞浇筑质量检验评定表
分项工程名称： 黄土坡端明洞套拱 所属分部工程名称：黄土坡端右幅明洞工程 所属建设项目：昆明市黄土坡至马金铺高速公路第4合同呈贡北段
工程部位：黄土坡端右幅明洞套拱砼 施工单位：核工业西南建设集团有限公司 监理单位：江西交通建设工程监理所 编号：HMTJ04SD02YFMD01-TG-HNT01（桩号、墩台号、孔号）
基 本
要 求
1、水泥、砂、石、水及外掺剂的质量和规格必须符合设计和规范要求。按规定的配合比施工。2、寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求；
3、基础的地基承载力须满足设计和规范要求，严禁超挖回填虚土。4、钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、浇筑、养护、拆模均须符合设计和规范要求。5、明洞与暗洞应连接良好，符合设计和规范要求。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
混凝土强度（MPa）
在合格标准内

3

2△
混凝土厚度（mm）
不小于设计
符
合
设
计
要
求

3

3
混凝土平整度（mm）
20
20
15
10
8
19

14
100
100
1
100
分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：

检验负责人： 检测： 记录： 复核： 年 月 日
E10.4.2 防水层质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：10.4.2
基 本
要 求
1、防水材料的质量和规格等应符合设计和规范要求。2、防水层施工前，明洞混凝土外部应平整，不得有钢筋露出。
3、明洞外模拆除后，应立即做好防水层和纵向盲沟。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
搭接长度（mm）
≥100

2

2
卷材向隧道延伸长度（mm）
≥500

2

3
卷材于基底的横向长度(mm)
≥500

2

4
沥青防水层每层厚度（mm）
2

3

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：

检验负责人： 检测： 记录： 复核： 年 月 日
E10.5.2 明洞回填质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、墙背回填应两侧同时进行。2、人工回填时，拱圈混凝土的强度应达到设计强度的75%。机械回填时，拱圈混凝土强度应达到设计强度且拱圈外人工夯填厚度不小于1.0m。
3、明洞粘土隔水层应与边坡、仰坡搭接良好，封闭紧密。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
回填层厚（mm）
≤300

2

2
两侧回填高差（mm）
≤500

2

3
坡 度
不大于设计

1

4△
回填压实质量
符合设计要求

3

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：

检验负责人： 检测： 记录： 复核： 年 月 日
E10.6.2 洞身开挖质量检验评定表
分项工程名称： 马金铺端明洞开挖 所属分部工程名称：马金铺端右幅明洞工程 所属建设项目：昆明市黄土坡至马金铺高速公路第4合同呈贡北段
工程部位：马金铺端右幅明洞洞口开挖 施工单位：核工业西南建设集团有限公司 监理单位：江西交通建设工程监理所 编号：HMTJ04SD02YFMD02-KW
（桩号、墩台号、孔号）
基 本
要 求
1、不良地质段开挖前应做好预加固、预支护。2、当前方地质出现变化迹象或接近围岩分界线时，必须用地质雷达、超前小导坑、超前探孔等方法先探明隧道的工程地质和水文地质情况，才能进行开挖。3、应严格控制欠挖。当石质坚硬完整且岩石抗压强度大于30MPa并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分(每1m2不大于O.1m2)凸入衬砌断面，锚喷支护时凸入不大于30mm，衬砌时不大于50mm，拱脚、墙脚以上lm内严禁欠挖。4、开挖轮廓要预留支撑沉落量及变形量，并利用量测反馈信息进行及时调整。5、隧道爆破开挖时应严格控制爆破震动。6、洞身开挖在清除浮石后应及时进行初喷支护。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
拱部
超挖（mm）
破碎岩，软土等（Ⅴ、Ⅵ级围岩）
平均100，最大150

3

中硬岩、软岩（Ⅱ、Ⅲ、Ⅳ级围岩）
平均150，最大250

硬岩（Ⅰ级围岩）
平均100，最大200

2
边墙超挖（㎜）
每 侧
+100，- 0

2

全 宽
+200，-0

3
仰拱、隧底超挖（mm）
平均100，
最大250

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.7.2 （钢纤维）喷射混凝土支护质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、材料必须满足规范和设计要求。2、喷射前要检查开挖断面的质量，处理好超欠挖。3、喷射前，岩面必须清洁。4、喷射混凝土支护应与围岩紧密粘接，结合牢固，喷层厚度应符合要求，不能有空洞，喷层内不容许添加片石和木板等杂物，必要时应进行粘结力测试。喷射混凝土严禁挂模喷射，受喷面必须是原岩面。
5、支护前应做好排水措施，对渗漏水孔洞、缝隙应采取引排、堵水措施，保证喷射混凝土质量。
6、采用钢纤维喷射混凝土时，钢纤维抗拉强度不得低于380MPa，且不得有油渍及明显的锈蚀。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
射混凝土强度(MPa)
在合格标准内

3

2△
喷层厚度（㎜）
平均厚度≥设计厚度；检查点的60%≥设计厚度；最小厚度≥0.5设计厚度，且≥50

2

3△
空洞检测
无空洞，无杂物

2

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：

检验负责人： 检测： 记录： 复核： 年 月 日
E10.8.2 锚杆支护质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、锚杆的材质、类型、质量、规格、数量和性能必须符合设计和规范的要求。2、锚杆插入孔内的长度不得短于设计长度的95％。
3、砂浆锚杆和注浆锚杆的灌浆强度应不小于设计和规范要求，锚杆孔内灌浆密实饱满。4、锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。5、锚杆应垂直于开挖轮廓线布设。对沉积岩，锚杆应尽量垂直于岩层面。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
锚杆数量（根）
不少于设计

3

2
锚杆拔力（KN）
28d拔力平均值≥设计值，最小拔力≥0.9设计值

2

3
孔位（mm）
±15

2

4
钻孔深度（mm）
±50

2

5
孔径（mm）
砂浆锚杆：大于杆体直径+15；其他锚杆：符合设计要求

2

6
锚杆垫板
与岩面紧贴

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.9.2 钢筋网支护质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、所用材料的质量和规格规格应符合设计要求。
2、采用双层钢筋网时，第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
网格尺寸（mm）
±10

3

2
钢筋保护层厚（mm）
≥10

2

3
与受喷岩面的间隙（mm）
≤30

2

4
网的长、宽（mm）
±10

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.10.2 仰拱质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、仰拱应结合拱墙施工及时进行，使支护结构尽快封闭。
2、仰拱浇筑前应清除积水、杂物、虚渣等。3、仰拱超挖严禁用虚土、虚渣回填。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
混凝土强度（MPa）
在合格标准内

3

2△
仰拱厚度（mm）
不小于设计

3

3
钢筋保护层厚度(mm)
≥50

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.11.2 混凝土衬砌质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、所用材料的质量和规格必须满足规范和设计要求。2、防水混凝土必须满足设计和规范的要求。3、防水混凝土粗集料尺寸不应超过规定值。
4、基底承载力应满足设计要求，对基底承载力有怀疑时应做承载力试验。
5、拱墙背后的空隙必须回填密实。因严重超挖和塌方产生的空洞要制定具体处理方案经批准后实施。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
混凝土强度（MPa）
在合格标准内

3

2△
衬砌厚度（mm）
不小于设计

3

3
墙面平整度(mm)
20

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.12.2 钢支撑支护质量检验评定表
分项工程名称： 黄土坡端明洞套拱 所属分部工程名称：黄土坡端右幅明洞工程 所属建设项目：昆明市黄土坡至马金铺高速公路第4合同呈贡北段
工程部位：黄土坡端右幅明洞套拱工字钢 施工单位：核工业西南建设集团有限公司 监理单位：江西交通建设工程监理所 编号：HMTJ04SD02YFMD02-TG-GZG01（桩号、墩台号、孔号）
基 本
要 求
1、钢支撑的型式、制作和架设应符合设计和规范要求。2、钢支撑之间必须用纵向钢筋连接，拱脚必须放在牢固的基础上。
3、拱脚标高不足时，不得用块石、碎石砌垫，而应设置钢板进行调整，或用混凝土浇筑，混凝土强度不小于C20。
4、钢支撑应靠紧围岩，其与围岩的间隙，不得用片石回填，而应用喷射混凝土等填实。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
安装间距（mm）
±50
20
10
-30
25
-18
46
51
-39
-28
-43
-1
90
90
3
270
2
保护层厚度（mm）
≥20
44
32
47
30
31
42
40
18
23
46
35
90
90
2
180
3
倾斜度(°)
±2
0
1
2
-1
-1
0
1
1
3
2
1
90
90
1
90
4
安装偏差（mm）
横 向
±50
30
26
27
29
42
-43
-18
-29
37
38
14
100
100
1
100
竖 向
不低于设计标高
符
合
设
计
要
求

100
5
拼装偏差（mm）
±3
-1
0
-3
1
3
4
-2
-1
0
1
2
90
90
1
90
分 项 工 程 得 分
730/8=91.3
合 计
8
730
外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.13.2 衬砌钢筋质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
钢筋的品种、规格、形状、尺寸、数量、接头位置必须符合设计要求和有关标准的规定。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1△
主筋间距（mm）
±10

3

2
两层钢筋间距（mm）
±5

2

3
箍筋间距（mm）
±20

1

4
绑扎搭接长度
受拉
Ⅰ级钢
30d

1

Ⅱ级钢
35d

受压
Ⅰ级钢
20d

Ⅱ级钢
25d

5
钢筋加工
钢筋长度
（mm）
-10，+5

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.14.2 防水层质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、防水材料的质量、规格、性能等必须符合设计和规范要求。2、防水卷材铺设前要对喷射混凝土基面进行认真地检查，不得有钢筋、凸出的管件等尖锐突出物：割除尖锐突出物后，割除部位用砂浆抹平顺。3、隧道断面变化处或转弯处的阴角应抹成半径不小于50mm的圆弧。
4、防水层施工时，基面不得有明水；如有明水，应采取措施封堵或引排。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
搭接宽度（mm）
≥100

2

2
缝宽（mm）
焊 接
两侧焊缝宽≥25

2

粘 接
粘缝宽≥50

3
固定点间距（m）
符合设计要求

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.15.2 止水带质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、止水带的材质、规格等应满足设计和规范要求。
2、止水带与衬砌端头模板应正交。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
纵向偏离（mm）
±50

1

2
偏离衬砌中心线（mm）
≤30

1

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.17.2 超前锚杆质量检验评定表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位： 编号：
基 本
要 求
1、锚杆材质、规格等应符合设计和规范要求。2、超前锚杆与隧道轴线外插角宜为5°～10°，长度应大于循环进尺，宜为3～5m。
3、超前锚杆与钢架支撑配合使用时，应从钢架腹部穿过，尾端与钢架焊接。4、锚杆插入孔内的长度不得短于设计长度的95%。5、锚杆搭接长度应不小于1m。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
长 度（m）
不小于设计

2

2
孔 位（mm）
±50

2

3
钻孔深度（mm）
±50

2

4
孔 径（mm）
符合设计要求

2

分 项 工 程 得 分

合 计

外 观 鉴 定

减 分

监 理
意 见

质量保证资料

减 分

工程质量等级评定
评 分： 质量等级：
检验负责人： 检测： 记录： 复核： 年 月 日
E10.18.2 超前钢管质量检验评定表
分项工程名称： 黄土坡端明洞套拱 所属分部工程名称：黄土坡端右幅明洞工程 所属建设项目：昆明市黄土坡至马金铺高速公路第4合同呈贡北段
工程部位：黄土坡端右幅明洞套拱导向钢管 施工单位：核工业西南建设集团有限公司 监理单位：江西交通建设工程监理所 编号：HMTJ04SD02YFMD02-TG-DXG01（桩号、墩台号、孔号）
基 本
要 求
1、钢管的型号、质量和规格等应符合设计和规范要求。2、超前钢管与钢架支撑配合使用时，应从钢架腹部穿过，尾端与钢架焊接。
3、钢管插入孔内的长度不得短于设计长度的95%。
实

测

项

目
项次
检 查 项 目
规 定 值 或
允 许 偏 差
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均值
代表值
合格率
(%)
得分
权值
加权得分
1
长 度（mm）
不小于设计
符
合
设
计
要
求

100
100
2
200
2
孔 位（mm）
±50
20
10
-30
25
-39
-43

-10
100
100
2
200
3
钻孔深度（mm）
±50

2

4
孔 径（m
