1、单相半波可控整流电路
(1)电阻性负载(R=1欧姆,U2=220V,α=30°)

接线图

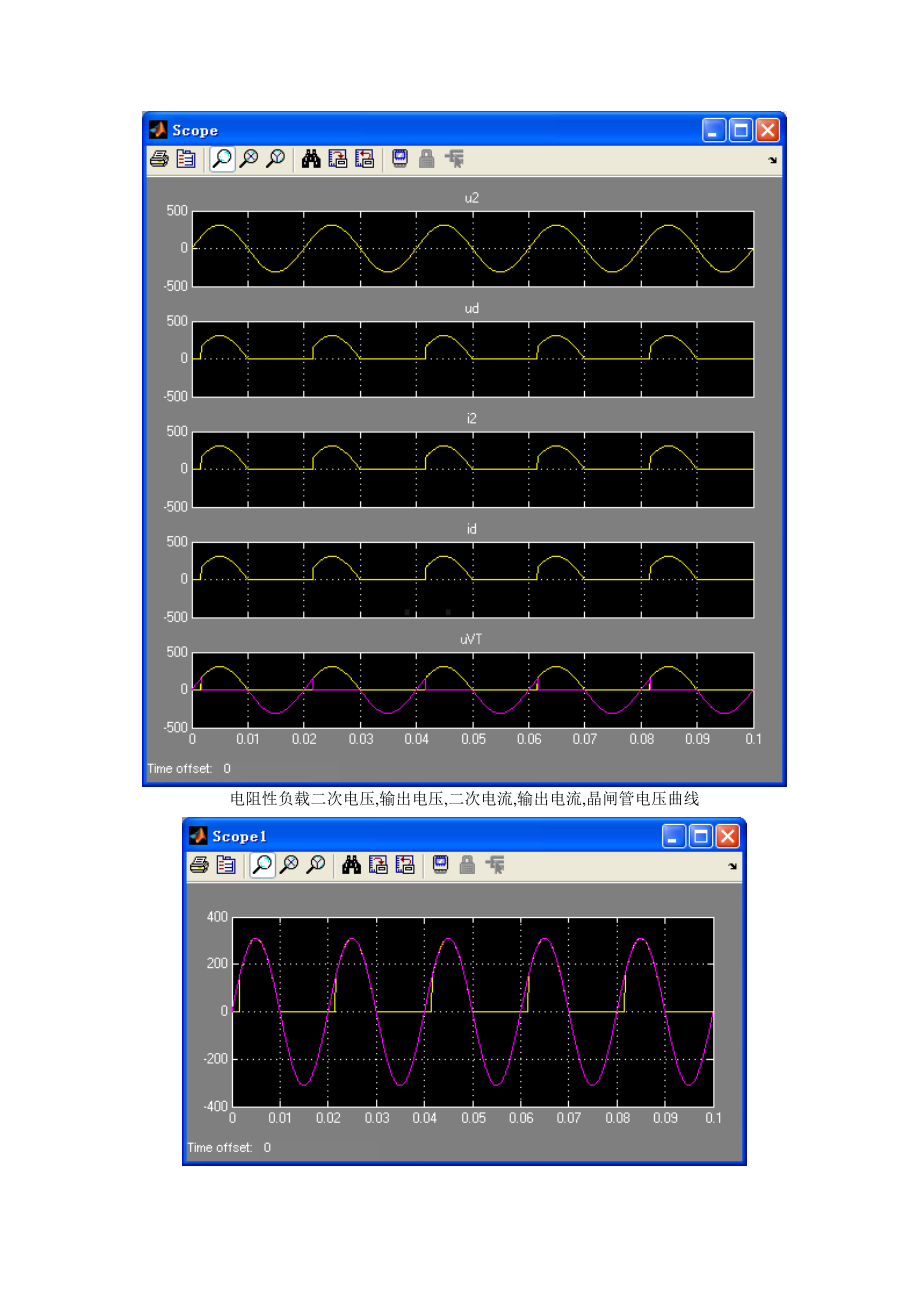

电阻性负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线

输入电压与输出电压波形
(2)阻感负载(R=1欧姆,L=0、05H,U2=220V,α=30°)

接线图

阻感负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线

输入电压与输出电压波形
(3)阻感负载+续流二极管(R=1欧姆,L=0、05H,U2=220V,α=30°)有问题

接线图

阻感负载二次电压,输出电压,二次电流,输出电流,晶闸管电压曲线

输入与输出电压波形
2、单相桥式全控整流电路
(1)电阻性负载(R=1欧姆,U2=220V,α=60°)
电阻性负载电路图搭建

电阻负载输入电压与输出电压对比

电阻负载直流电压与电流波形

电阻负载时晶闸管T1得波形

电流i2得曲线
(2)电感性负载(R=1欧姆,L=0、05H,α=60°,U2=220V,)

阻感负载电路图搭建

阻感负载电压输入与输出波形

阻感负载输出电流id

阻感负载输出电压ud

阻感负载交变时得电流i2

阻感负载交变时得电压u2

阻感负载VT1得电压波形
(3)电感性负载+续流二极管(R=1欧姆,L=0、05H,α=60°,U2=220V,)

电感性负载+续流二极管接线图

输入与输出电压波形

负载电流

负载电压

二次侧电流

晶闸管两端电压
3、单相桥式半空整流电路
(1)电阻负载(R=1欧姆,α=60°,U2=220V,)

接线图

二次侧电压,负载电压,二次侧电流,负载电流,晶闸管电压,二极管电压,二极管电流波形图
(2)阻感负载(R=1欧姆,L=0、05H,α=60°,U2=220V,)

接线图

二次侧电压,负载电压,二次侧电流,负载电流,晶闸管电压,二极管电压,二极管电流波形图
(3)阻感负载+续流二极管(R=1欧姆,L=0、05H,α=60°,U2=220V,)

接线图

二次侧电压,负载电压,二次侧电流,负载电流,晶闸管VT1电压,二极管VD4电压,二极管VD4电流波形图
4、三相半波可控整流电路

电阻负载接线图(0°)

三相输入电压 输出电流与电压 晶闸管1得电流电压输出波形(电阻0°)

三相输入电压 输出电流与电压 晶闸管1得电流电压输出波形(电阻30°)

阻感负载接线图(30°)

三相输入电压 输出电流与电压 晶闸管1得电流电压输出波形(阻感30°)

阻感负载+续流二极管接线图(30°)

三相输入电压 输出电流与电压 晶闸管1得电流电压输出波形(阻感+续流二极管30°)
5.三相全控整流电路

电阻负载接线图(30°导通角)

三相输入输出电压对比,晶闸管1电压,输出电流电压图形(30°)

阻感负载接线图(30°导通角)

三相输入输出电压对比,晶闸管1电压,输出电流电压图形(30°)

阻感负载+续流二极管接线图(30°导通角)

三相输入输出电压对比,晶闸管1电压,输出电流电压图形(30°)
6 降压BUCK电路

降压斩波电路(电流连续)接线图

BUCK变换器电感电流连续时仿真波形

BUCK变换器电感电流断续时仿真波形
7 升压Boost电路

升压Boost变换器仿真接线图

升压Boost变换器连续工作

升压Boost变换器断续工作
8 单相全桥方波逆变电路

单相全桥方波电阻负载逆变电路接线图

电阻负载逆变器直流侧电流,输出交流电压电流方波波形

单相全桥方波阻感负载逆变电路接线图

阻感负载逆变器直流侧电流,输出交流电压电流方波波形
9 三相方波逆变电路

三相方波逆变电路接线图

三相方波逆变电路仿真波形(感性无功=100Var)

三相方波逆变电路仿真波形(感性无功=1000Var)
10单极性得PWM方式下得单相全桥逆变电路

单极性得PWM方式下得单相全桥逆变电路接线图
在下:

输出电压,电流与直流侧电流波形
