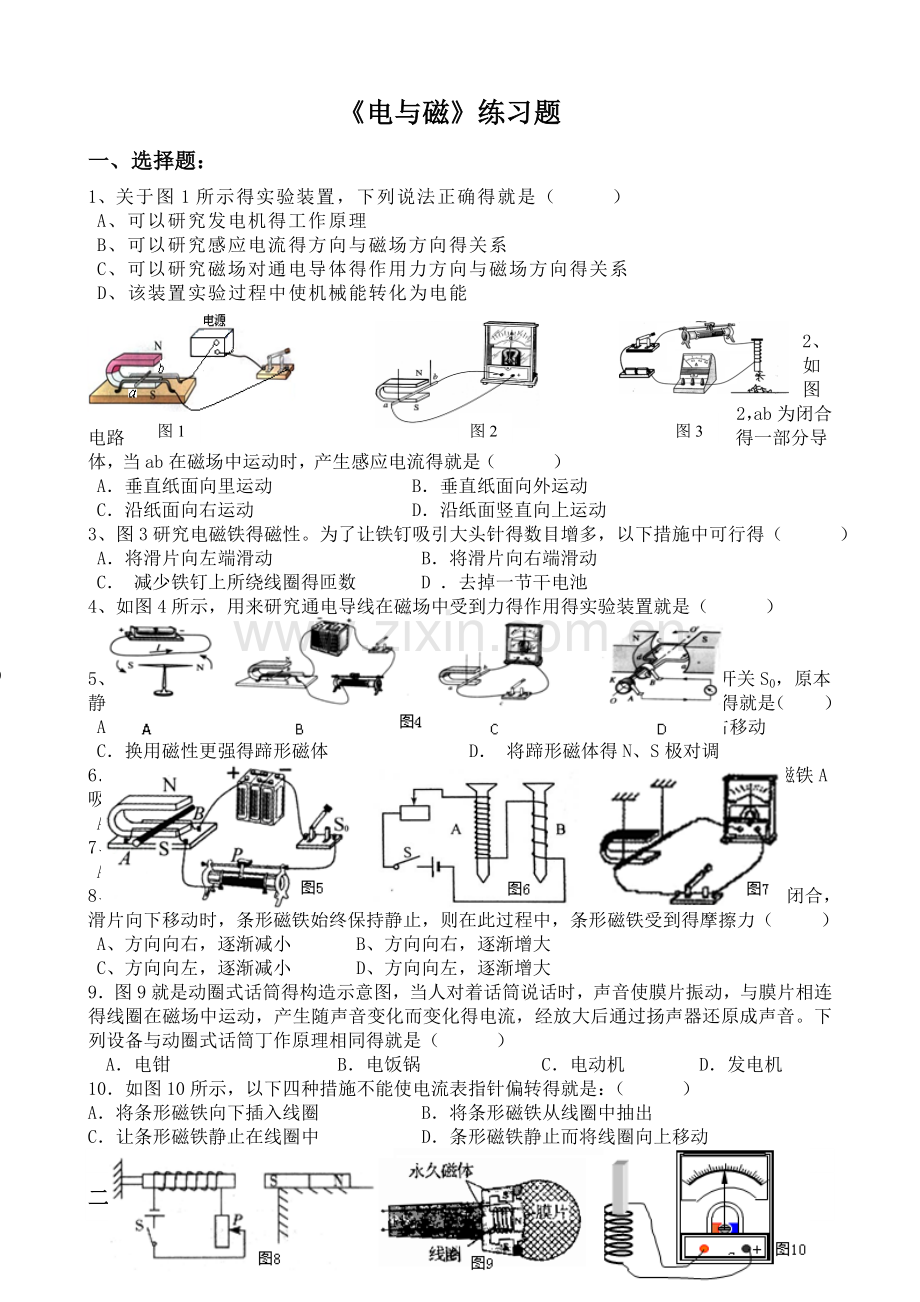

《电与磁》练习题
一、选择题：
1、关于图1所示得实验装置，下列说法正确得就是（ ）
A、可以研究发电机得工作原理
B、可以研究感应电流得方向与磁场方向得关系
C、可以研究磁场对通电导体得作用力方向与磁场方向得关系
D、该装置实验过程中使机械能转化为电能
图1
图2
图3

2、如图2，ab为闭合电路得一部分导体，当ab在磁场中运动时，产生感应电流得就是（ ）
A．垂直纸面向里运动 B．垂直纸面向外运动
C．沿纸面向右运动 D．沿纸面竖直向上运动
3、图3研究电磁铁得磁性。为了让铁钉吸引大头针得数目增多，以下措施中可行得（ ）
A．将滑片向左端滑动 B．将滑片向右端滑动
C． 减少铁钉上所绕线圈得匝数 D ．去掉一节干电池
4、如图4所示，用来研究通电导线在磁场中受到力得作用得实验装置就是（ ）

A B C D

5、借助如图5所示得实验装置，小明探究“磁场对通电直导线得作用”．闭合开关S0，原本静止得轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行得就是（　　）
A．将A、B两端对调 B． 将滑动变阻器得滑片P向右移动
C．换用磁性更强得蹄形磁体 D． 将蹄形磁体得N、S极对调
6．探究影响电磁铁磁性强弱得因素时，按如图6电路进行实验，每次实验总观察到电磁铁A吸引大头针得数目均比B多。此实验说明影响电磁铁磁性强弱得因素就是( )
A．电流得大小 B．线圈得匝数 C．电流得方向 D．电磁铁得极性
7、利用如图7所示得实验装置所揭示得原理，可制成得设备就是（ ）
A、电熨斗 B、电动机 C、电磁继电器 D、发电机
8、如图8，条形磁铁置于桌面上，电磁铁与条形磁铁处于同一水平线，左端固定，当S闭合，滑片向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到得摩擦力（ ）
A、方向向右，逐渐减小 B、方向向右，逐渐增大
C、方向向左，逐渐减小 D、方向向左，逐渐增大
9．图9就是动圈式话筒得构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连得线圈在磁场中运动，产生随声音变化而变化得电流，经放大后通过扬声器还原成声音。下列设备与动圈式话筒丁作原理相同得就是（ ）
A．电钳 B．电饭锅 C．电动机 D．发电机
10．如图10所示，以下四种措施不能使电流表指针偏转得就是：（ ）
A．将条形磁铁向下插入线圈 B．将条形磁铁从线圈中抽出
C．让条形磁铁静止在线圈中 D．条形磁铁静止而将线圈向上移动

二、填空题：

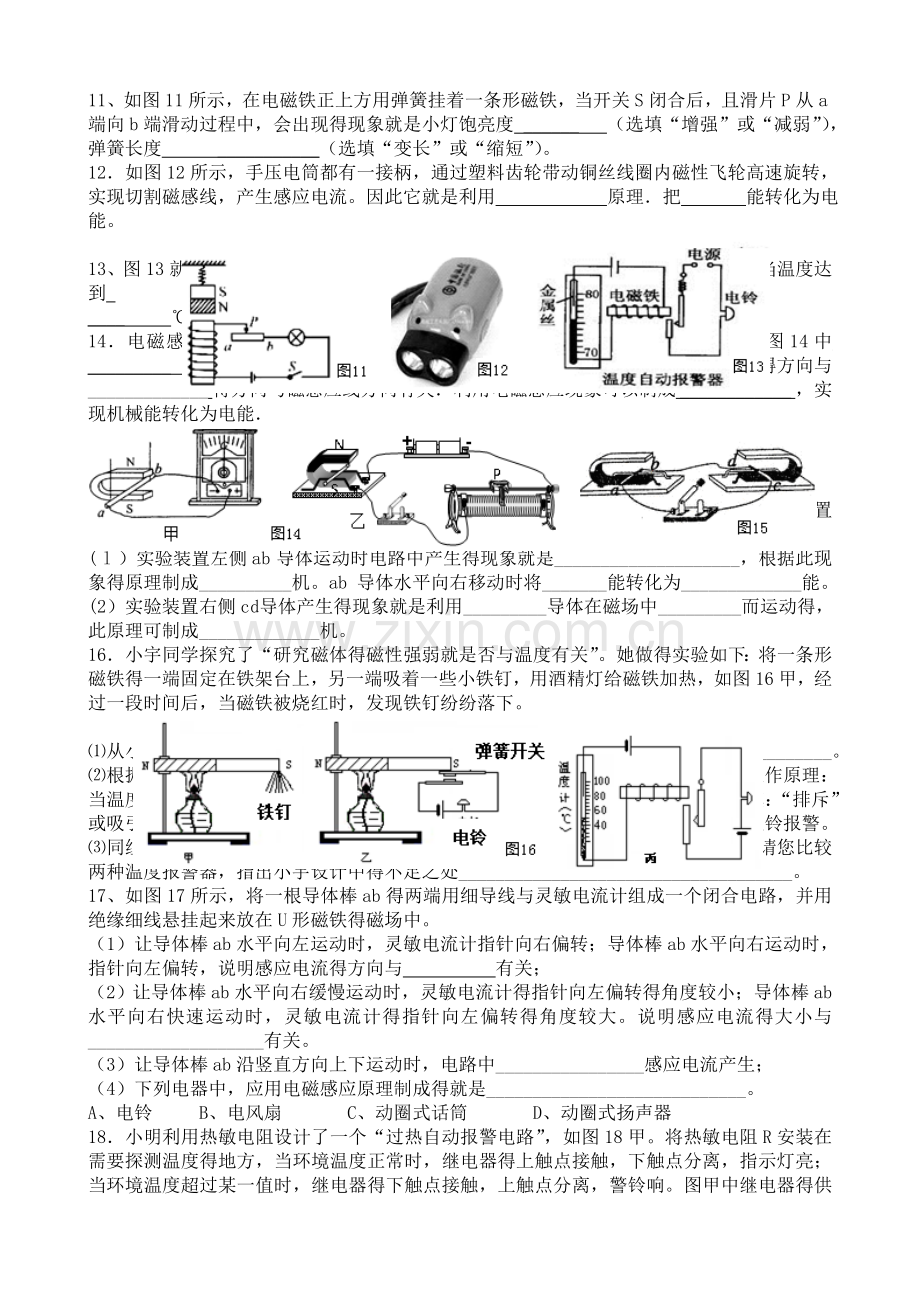

11、如图11所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，且滑片P从a端向b端滑动过程中，会出现得现象就是小灯饱亮度 ______ （选填“增强”或“减弱”），弹簧长度 ___________（选填“变长”或“缩短”）。
12．如图12所示，手压电筒都有一接柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。因此它就是利用 原理．把 能转化为电能。

13、图13就是一种温度自动报警器得原理图。制作水银温度计时插入一段金属丝，当温度达到
____ ℃时，电铃就会发声，此时电磁铁右端就是 极。
14．电磁感应现象就是英国物理学家 首先发现得．探究这个现象应选用如图14中 _________ (填“甲”或“乙”)所示得装置进行实验．在这个现象中感应电流得方向与_____________ 得方向与磁感应线方向有关．利用电磁感应现象可以制成 ____________ ，实现机械能转化为电能．

三、实验题：
15．如图15，就是某科技实验小组得同学通过实验探究发电机与电动机原理时，设计得装置图，闭合开关S ，先将导体ab 水平向右移动，导体cd 也随之运动起来，可知：
( l ）实验装置左侧ab 导体运动时电路中产生得现象就是____________________，根据此现象得原理制成__________机。ab 导体水平向右移动时将_______能转化为_____________能。
( 2 ）实验装置右侧cd 导体产生得现象就是利用_________导体在磁场中_________而运动得，此原理可制成_____________机。
16．小宇同学探究了“研究磁体得磁性强弱就是否与温度有关”。她做得实验如下：将一条形磁铁得一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图16甲，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。

⑴从小宇得实验可得出得初步结论就是______________________________________________。
⑵根据这一结论，小宇大胆设计了一个温度报警器，如图23乙所示，请简述它得工作原理：当温度逐渐升高时，磁铁得 减弱直至消失，无法 （填：“排斥”或吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面得电路就被接通，从而使电铃报警。
⑶同组得小明同学却认为小宇设计得温度报警器没有如图24丙所示得这种设计好。请您比较两种温度报警器，指出小宇设计中得不足之处____________________________________。
17、如图17所示，将一根导体棒ab得两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁得磁场中。
（1）让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流得方向与　　　　　有关；
（2）让导体棒ab水平向右缓慢运动时，灵敏电流计得指针向左偏转得角度较小；导体棒ab水平向右快速运动时，灵敏电流计得指针向左偏转得角度较大。说明感应电流得大小与___________________有关。
（3）让导体棒ab沿竖直方向上下运动时，电路中________________感应电流产生；
（4）下列电器中，应用电磁感应原理制成得就是____________________________。
A、电铃 　B、电风扇　 C、动圈式话筒　 D、动圈式扬声器
18．小明利用热敏电阻设计了一个“过热自动报警电路”，如图18甲。将热敏电阻R安装在需要探测温度得地方，当环境温度正常时，继电器得上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器得下触点接触，上触点分离，警铃响。图甲中继电器得供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中得电流大于等于50mA时，继电器得衔铁将被吸合，警铃响。图25乙就是热敏电阻得阻值随温度变化得图像。

（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为 Ω。当环境温度升高时，热敏电阻阻值将 ，继电器得磁性将 均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃得接线柱C应与接线柱 相连，指示灯得接线柱D应与接线柱 相连（均选填“A”或 “B”）。
（3）图甲中线圈下端P得磁极就是 极（选填“N”或“S”）。
（4）请计算说明，环境温度在什么范围内时，警铃报警。
四、计算题：
19．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段得温度，以得到最佳得营养与口感，其简化电路如图甲所示。R1与R2均为电热丝，S1就是自动控制开关．煮饭时，
把电饭锅接入220V电路中，在电饭锅工作得30min内，电路中总电流随时间变化得图象如图乙所示。、求：
（1） S与S1都闭合时电饭锅得电功率；
（2）电热丝R2得阻值；
（3）这30min内电饭锅产生得热量。
20．中国有着悠久得茶文化历史，不同得茶叶冲泡方式不同，图甲所示为一煮茶器，图乙就是它工作电路得简化图。接通电源后，当水温达到沸点时温控开关自动断开。沸腾后，当水温降低到800C时温控开关再次闭合，直到水温升到850C时电路再次断开。它得铭牌如下表所示：
（1）水沸腾后，煮茶器能将水温保持在800C到850C之间，原因就是_____。
A．发热管得功率变小 B．发热管间歇性工作 C．温控开关闭合时，电路中得电流减小了
（2） 若指示灯开始工作时得电压为55V，与它串联得电阻就是560kΩ，通过指示灯得电流就是多少mA?（计算结果保留两位小数）
（3） 煮茶器正常工作时，发热管得阻值就是多少？若把质量为0、8kg得水从0C加热到960C所用时间8min，加热效率就是多大？[c水＝4、2×103J/(kg、0C)]
