测量技术方案汇总.doc

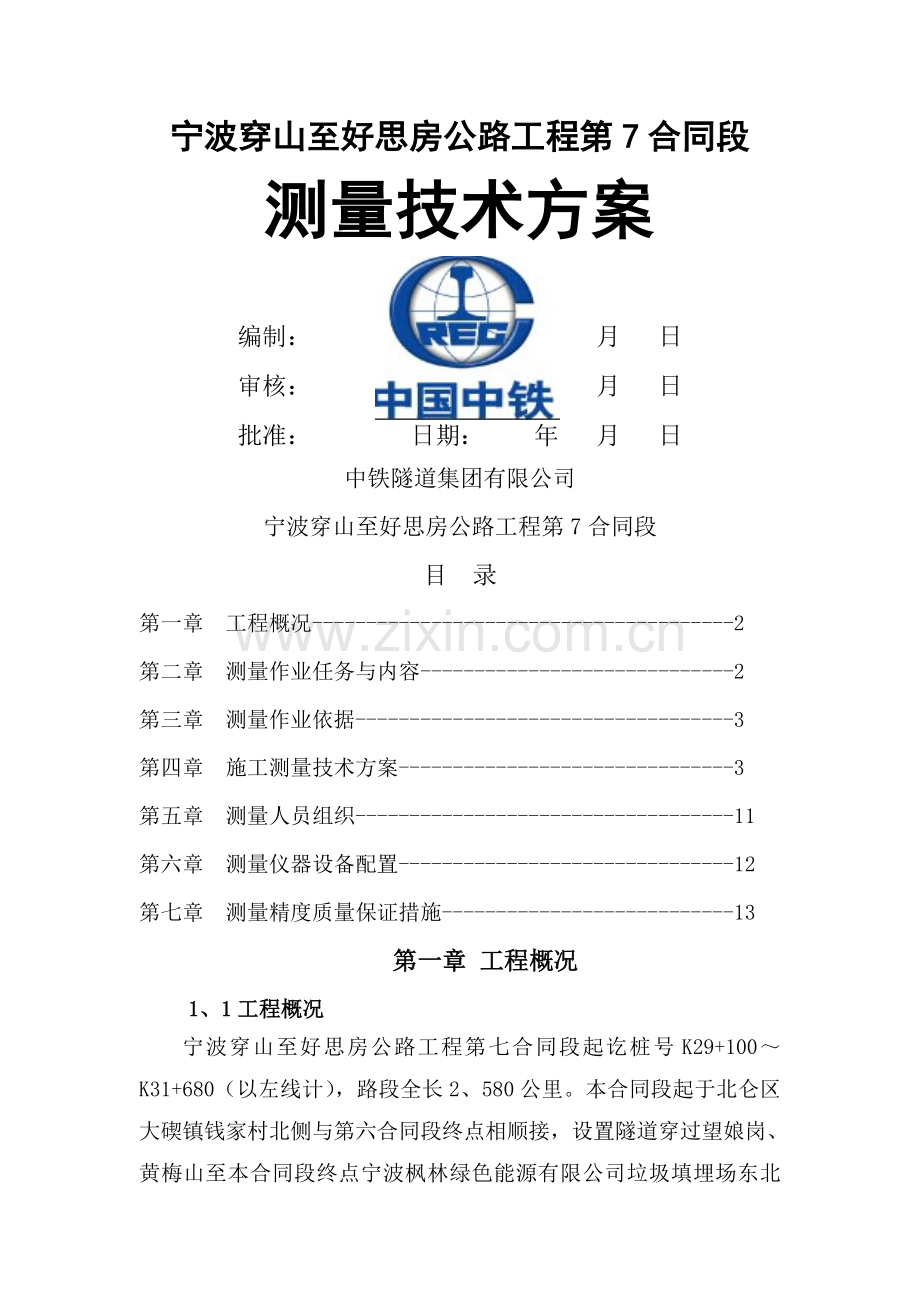

宁波穿山至好思房公路工程第7合同段测量技术方案编制： 日期： 年 月 日审核： 日期： 年 月 日批准： 日期： 年 月 日中铁隧道集团有限公司宁波穿山至好思房公路工程第7合同段目 录第一章 工程概况-2第二章 测量作业任务与内容-2第三章 测量作业依据-3第四章 施工测量技术方案-3第五章 测量人员组织-11第六章 测量仪器设备配置-12第七章 测量精度质量保证措施-13 第一章 工程概况1、1工程概况宁波穿山至好思房公路工程第七合同段起讫桩号K29+100K31+680（以左线计），路段全长2、580公里。本合同段起于北仑区大碶镇钱家村北侧与第六合同段终点相顺接，设置隧道穿过望娘岗、黄梅山至本合同段终点宁波枫林绿色能源有限公司垃圾填埋场东北侧。 1、2本合同段主要工程本合同段主要有望娘岗隧道(长隧道)、黄梅山隧道（中隧道）与战备路分离式立交。1、望娘岗隧道左线:起讫桩号：K29+420K31+050，长1630m;右线:起讫桩号：YK29+450YK31+050，长1600m。2、黄梅山隧道左线:起讫桩号：K31+245K31+680，长425m;右线:起讫桩号：YK31+330YK31+683，长353m。3、战备路分离式立交左线长80m,右线长100m。第二章 测量作业任务与内容测量工作就是土建工程得重要组成部分，为工程施工提供准确得定位信息，为工程施工提供必要得测量数据，根据测量数据适当调整作业进度与措施，确保工程顺利准确进行。在本工程项目中，测量作业主要内容如下：1、地面测量控制网得检测；2、施工平面控制网得加密测量；3、施工高程控制网得加密测量；4、隧道贯通测量；5、竣工测量，包含线路中线测量、隧道净空断面测量。第三章 测量作业依据1、工程测量规范(GB50026-2007)；2、公路勘测规范（JTG C10-2007）；3、全球定位系统城市技术测量规程(CJJ73-97)；4、国家三、四等水准测量规范（GB12897-91）；5、施工图设计；6、公路隧道施工技术规范(JTG F60-2009)；7、公路隧道设计规范（JTG D70-2004）；8、公路路基施工技术规范(JTG F10-2006)；9、公路桥涵施工技术规范(JTG 041-2000)。第四章 施工测量技术方案施工测量就是标定与检查施工中线、测设坡度与放样建筑物。测量就是施工得导向，就是确保工程质量得前提与基础。隧道桥梁工程施工测量得施测环境与条件复杂，要求得施测精度又相当高，必须精心施测与进行成果整理，工程测量成果必须符合相关规范得要求。公路勘测规范对平面控制测量与高程控制测量得精度与等级要求如下: 平面控制测量精度要求测量等级最弱相邻点边长相对中误差二等1/100000三等1/70000四等1/35000一级1/20000二级1/10000 平面控制测量等级选用工程类型工程范围测量等级隧道贯通长度LG(m)LG1000一级隧道贯通长度LG(m)1000LG3000四等单跨桥梁Lk(m)Lk150一级 高程控制测量技术要求测量等级每公里高差中数中误差附与或环线水准路线长度（Km）偶然中误差全中误差路线、隧道桥梁二等12600100三等366010四等510254五等816101、6 高程控制测量等级选用工程类型工程范围测量等级隧道贯通长度LG(m)LG3000四等单跨桥梁Lk(m)Lk150四等根据本工程得特点，高程、平面控制测量精度达到四等得要求、施工测量达到一级得要求即可满足施工要求，。4、1测量控制网得复测为满足隧道桥梁施工得需要，应首先对设计院提供得首级GPS控制点、精密导线及精密水准点进行复测，保证各级控制点相邻点得精度满足规范要求，作为测量工作得起算依据。4、1、1复测控制网得精度选择与采用得测量方法地面控制网就是隧道贯通得依据，由于受施工与地面沉降等因素得影响，这些点有可能发生变化，所以在测量时与施工中应先对地面控制点进行复测，确定控制网得可靠性。工作内容包括：采用GPS复测相应精密导线点，达到四等GPS得技术要求。采用精密水准复测高程控制点，达到四等水准测量得技术要求。具体见下表：GPS测量得主要技术要求测量等级固定误差（mm）比例误差系数b(mm/km) 四等53水准测量得主要技术要求测量等级往返较差、附合或环线闭合差（mm）平原、微丘重丘、山岭四等20L6n或25L 注：计算往返较差时，L为水准点见得路线长度（Km）；计算附合或环线闭合差时，L为附合或环线得路线长度（Km）；n为测站数。4、1、2坐标系统与高程基准采用与设计图纸一致得坐标系统与高程系统，即平面坐标系采用宁波独立坐标系，投影方式采用高斯-克吕格3带正形投影，中央子午待为12150。高程系统采用1985国家高程基准。4、1、3与相邻标段联测为保证相邻标段之间能够顺利衔接，必须对相邻标段进行联测，根据设计院得交桩情况，结合我标段与相邻两个标段得实际情况，做如下布置：设计院所交控制桩有：JS26、JS25、JS05 、GPS209、JS04、JS03、JS23、JS02、GI29、GPS099。现场查瞧以上所交桩点保存完好。将JS05-GPS209作为6标段与7标段衔接处得共用平面控制得基线边，JS05作为高程基准点。JS02-GPS099作为7标段与8标段衔接处得共用平面控制得基线边，JS23作为高程基准点。4、1、4控制网得复测周期控制网得复测周期为6个月一次，直至工程结束，预计复测四次。4、2施工控制网布设在地面控制网检测无误后，依据检测得控制点再进行施工控制网得加密，再进行施工控制网得加密, 以保证日后得施工测量及隧道贯通测量有顺利进行。施工控制网得加密分两方面内容：4、2、1施工平面控制网加密测量 通常地面精密导线得密度及数量都不能满足施工测量得要求，因此根据现场得实际情况，进一步进行施工控制网得加密，以满足施工放样、隧道贯通测量得需要。为保证测量精度，在进行控制点复测时对隧道进出口同步进行加密，加密点纳入复测体系中，以提高加密点得精度。同时根据实际需要，在隧道进出口布得加密点组成三角网或四边形等闭合条件较好得形状，以满足施工精度要求。对于战备路立交，根据规范要求，附合或闭合导线即可满足施工测量进度需要。施工平面控制网采用1”级全站仪进行测量，测角四测回（左、右角各两测回，左、右角平均值之与与360得较差应小于3），测边往返观测各二测回，用严密平差进行数据处理，点位中误差满足规范要求。导线测量技术要求见下表导线测量得主要技术要求测量等级附(闭)合导线长度（Km）边数每边测距中误差（mm）单位权中误差（“）导线全长相对闭合差方位角闭合差（“）四等1212102、51/350005n一级612145、01/1700010n注：1、表中n为测站数； 2、以测角中误差为单位权重误差； 3、导线网节点间得长度不得大于表中长度得0、7倍。4、2、2施工高程控制网加密测量根据实际情况将高程控制点引入施工现场，并沿线路走向加密高程控制点。水准基点（高程控制点）必须布设在沉降影响区域外且保证稳定。水准测量采用四等精密水准测量方法进行施测。4、3隧道施工控制导线测量洞内导线测量按一级导线精度要求施测。测角中误差5，导线全长闭合差1/17000。在隧道未贯通前，导线为一条支导线，建立时要形成检核条件，保证导线得精度。地下施工控制导线就是隧道掘进得依据，每次延伸施工控制导线前，应对已有得施工控制导线得前三个导线点进行检测。洞内导线点布设成导线锁或双导线得形式，形成较多得检核条件，以提高导线点得精度。导线点如有变动，应选择另外稳定得施工控制导线点进行施工导线延伸测量。施工控制导线在隧道贯通前应测量三次，重复测量得坐标值与原测量得坐标值较差在10mm内时，应采取逐次得加权平均值作为施工控制导线延伸测量得起算值。曲线段施工控制导线点宜埋设在曲线五大桩（或三大桩）点上，一般边长不应小于60m，导线测量采用全站仪施测，左、右角各测二测回，左、右角平均值之与与360较差小于6，边长往返观测各二测回，往返观测平均值较差应小于7mm。4、5施工放样测量施工中得测量控制采用极坐标法进行施测。为了加强放样点得检核条件，可用另外两个已知导线点作起算数据，用同样方法来检测放样点正确与否，或利用全站仪得坐标实测功能，用另两个已知导线点来实测放样点得坐标，放样点理论坐标与检测后得实测坐标X、Y值相差均在3mm以内，可用这些放样点指导隧道施工。也可用放线两个点，用尺子量测两点得距离进行复核，距离相差在2mm以内，可用这些点指导隧道施工。暗挖隧道施工放样主要就是控制线路设计中线、里程、高程与同步线。隧道开挖时，利用全站仪得激光指向功能，激光代表线路中线或隧道中线得切线或弦线得方向及线路纵断面得坡度。每个洞得上部开挖可用拱顶标高来控制，下部开挖采用放起拱线标高来控制。4、5、1洞内平面控制点测量洞内控制导线点布设在洞内隧道中线上或两侧不宜被破坏得地方采用预埋钢板，在钢板上做点位标志。在通视条件允许与情况下，每100米布设一点。以洞外得基线边为坐标与方位角起算依据。观测采用2级全站仪进行测量，测角四测回（左、右角各两测回，左、右角平均值之与与360得较差应小于3），测边往返观测各二测回，在隧道直线段每500米，曲线段每300米，洞内控制点要与洞外控制点进行联测，联测采用1级高精度全站仪进行测量，测角四测回（左、右角各两测回，左、右角平均值之与与360得较差应小于3），测边往返观测各二测回，采用双导线或闭合导线等结构严密得方法进行导线观测，以保证洞内控制点得精度达到四等控制点得要求。确保隧道施工正常进行。4、5、2洞内高程控制点测量 洞内水准测量以洞外精密水准点为起算依据，采用四等等精密水准测量方法与精度要求进行施测。对所有洞内高程控制点，在距隧道两侧80m以外稳固、不易受到破坏、且通视条件较好得地方埋设基准点，基准点得埋设采用8钢筋混凝土钻孔灌注，埋入基岩得深度不小于0、3m，同时上设保护盖。每组基准点由23个基准点组成，各基准点之间得距离大于50m。由于隧道施工得特殊性，定期对水准点高程进行复测，保证水准点精度达到四等水准要求，确保隧道施工得正常掘进。4、5、3桥梁测量放样桥梁主要控制桩基中心与墩柱中心与平面位置，战备路立交进行控制点加密后，保证整个桥梁从桩基础开工到桥面铺装都控制在同一个控制网系统中，采用极坐标法放样，对同一个桩基中心进行定期复核，防止在施工过程中出现偏移。墩柱施工中，立模板前后都要对墩柱中心进行复核，保证每个墩柱中心误差都在规范允许范围内。对于标高控制，主要就是控制支座垫石与桥面铺装得标高。利用附近精密水准点将标高引至桥梁墩柱、台帽或其她与桥面或垫石标高接近得位置，按照四等水准测量精度要求来施测。4、5、4路基测量放样加密点控制点复测完毕后，对于路基就要进行原地表得横断面复测，根据图纸提供得路基横断面里程，结合实际地形适当加密进行路基横断面测量，横断面测量一般采用对边测量或测量仪器自带软件进行测量。对于挖方路基严格按照规范要求结合实际地形按照设计坡度与宽度放样开挖线，避免欠挖。对于填方路基严格按照规范要求与实际标高放样第一层填筑得路基宽度，确保路基填筑宽度满足设计要求。4、7隧道贯通测量隧道贯通前约50米左右要增加施工测量得次数，并进行控制导线得全线复测，直至保证隧道贯通。贯通后，应进行横向贯通误差，纵向贯通误差及高程贯通误差测量。4、8竣工测量竣工测量包括： （1）线路中线测量以施工控制导线点为依据，利用区间施工控制中线点组成附合导线。中线点得间距直线上平均150m ，曲线上除曲线元素点外不应小于60m 。中线点组成得导线就采用级全站仪，左、右角各测一测回，左、右角平均值之与与360得较差应小于5，测距往返观测各二测回。（2）隧道净空断面测量以测定得中线点为依据，直线段每10m ,曲线元素点每5米应测设一个结构横断面，结构断面可采用全站仪进行施测，测定断面里程误差允许50，断面测量精度允许误差为10。第五章 测量人员组织为做好施工测量工作，保证工程顺利进行，确保施工万无一失，选派有经验得测量专业人员组成本次项目得测量技术班子，依据本次工程项目得实际情况，成员与分组如下：1、 控制测量：由公司专业精测队负责全标段得控制测量工作。队长：顾德山测量工程师：高运增2、施工测量组长1名，刘定佳，负责测量工作生产管理协调，技术方案制定调整；由公司专业精测队与项目测量组长组成测量精度质量监察小组。3、现场设立3个施工放线组：施工放线1组：负责望娘岗隧道得施工放样测量、测量工程师1名，魏生强，担任小组长，测量技术员1名，测量工2名；施工放线2组：负责黄梅山隧道得施工放样测量、测量工程师1名，张超，担任小组长，测量技术员1名，测量工2名；施工放线3组：负责路桥得施工放样测量、测量工程师1名，叶延锋，担任小组长，测量技术员1名，测量工2名；因为施工进程影响因素较多，根据实际情况进行必要人员队伍得调整。第六章 测量仪器设备配置使用仪器设备见下表：仪器名称数量单位规格型号测量精度南方测绘单频L码 GPS4台LOCUS5+2ppm徕卡全站仪1套TC12011， 1+2ppm徕卡全站仪1套TS7022， 2+2ppm徕卡全站仪1套TC4022， 2+2ppm宾得全站仪1套R-202N2， 2+2ppm天宝精密水准仪1套DINI030、3mm/km水准仪3台DZS23mm/km对讲机12台MOTOROLAGP88S5km第七章 测量精度质量保证措施1、施工放样前将施工测量方案与意见报告监理审批。内容包括施测方法、操作规程、观测仪器设备得配置与测量专业人员得配备等。积极与测量监理工程师进行联系、沟通与配合，满足测量监理工程师提出得测量技术要求及意见，并把测量结果与资料及时上报监理，测量监理工程师经过内业资料复核与外业实测确定无误后，方可进行下步工序得施工。2、用于测量得图纸资料，测量技术人员必须认真核对，必要时应到现场核对，确认无误无疑后，方可使用。如发现疑问作好记录并及时上报，待得到答复后，才能按图进行测量放样。原始观测值与记事项目，应在现场用钢笔或铅笔记录在规定格式得外业手簿中。测量技术人员要认真整理内业资料，保证所有测量资料得完整。资料必须一人计算，另外一人复核。抄录资料，亦须认真核对。3、建立测量复核制度，按“三级复核制”得原则进行施测。外业前，测量技术人员对内业资料进行检查，所采用得测量方法、测量所用桩点以及测量要达到得目得向测工进行交底，做到人人明白；外业中，中线与高程测量要形成检核条件，满足校核条件要求得测量才能成为合格成果，否则返工重测；外业后，应检查外业记录得结果就是否齐全、清晰、正确，由另一人复核结果无误后，向工区技术主管交底。4、固定专用测量仪器与工具设备，建立专业测量组，专人观测与成果整理。用于本工程得测量仪器与设备，应按照规定得日期、方法送到具有检定资格得部门检定与校准，合格后方可投入使用。所用得测量仪器与工具使用前，要检查就是否完好。在运输与使用测量仪器得过程中，应注意保护，如发现仪器有异常，应立即停止使用并送检，并对上次测量成果重新作出评定。5、测量过程中，必须消除干扰，需停工得要停工，以保证测量精度。各种建筑物放样时应与施工人员密切配合，避免出现不必要得偏差。工区所用得导线点、水准点、轴线点（或中线点）要设置在工程施工影响范围之外、坚固稳定、不易受破坏且通视良好得地方。定期对上述各桩点进行检测，测量标志旁要有明显持久得标记或说明。经常复核洞内有变形地方附近得导线点、水准点，随时掌握控制点得变形情况，关注量测信息。在测量工作中，随时发现点位变化，随时进行测量改正。严格遵守各项测量工作制度与工作程序，确保测量结果得准确性。加强对测量用所有控制点得保护，防止移动与损坏；一旦发生移动与损坏，应立即报告监理，并与监理协商补救措施。
