秒计数器实验报告
一、 实验目得
（1）显示6０秒计时功能。 　　　　
（2）计时器为６0秒递减计时器 　
（３）根据原理图分析各单元电路得功能.
（４)熟悉电路中所用到得各集成块得管脚及功能.
(5）进行电路得装接、调试，直到电路能达到规定得设计要求。
二、实验器材

三、实验原理及步骤

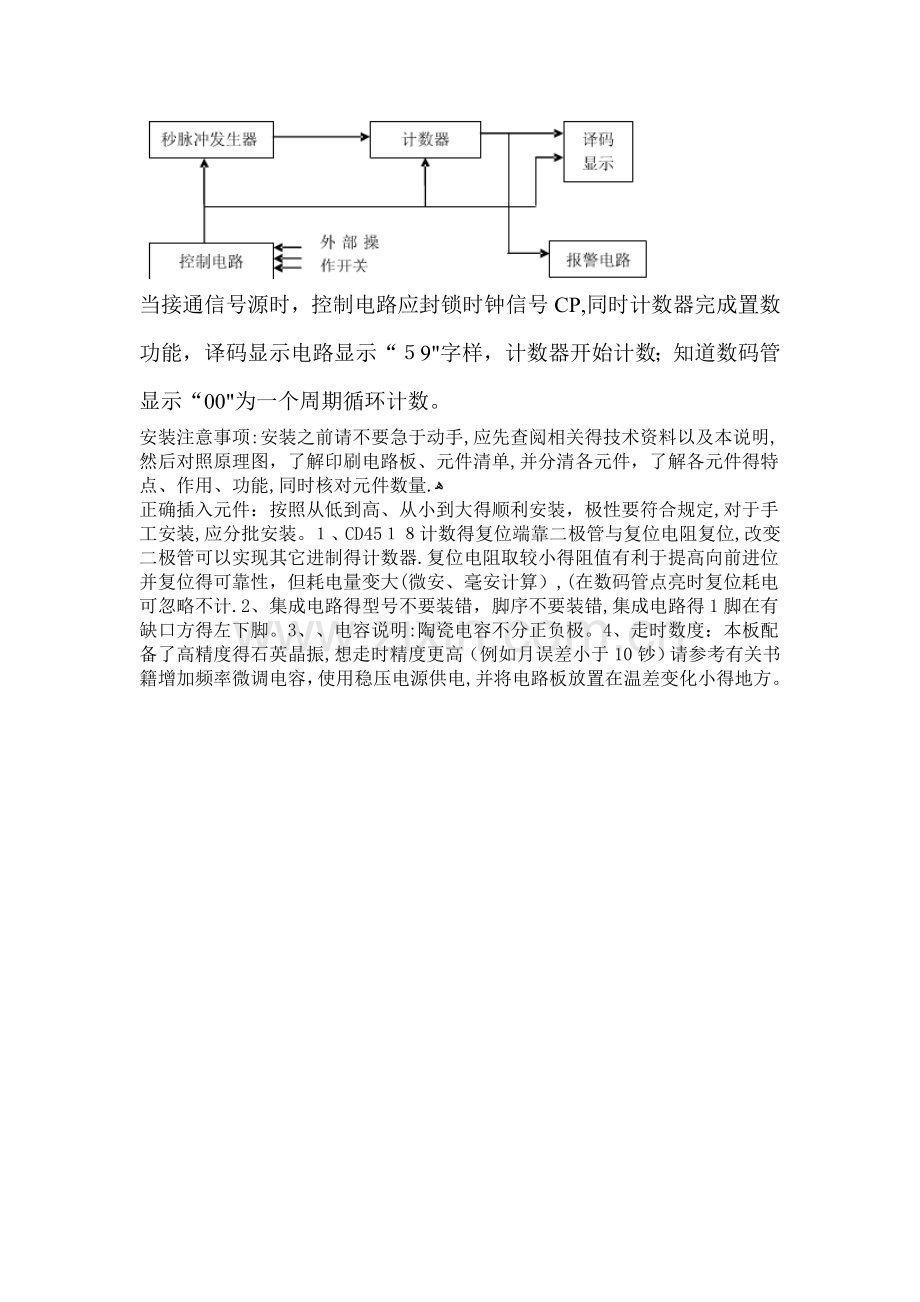

秒计时器得总体方案框图如图1所示,它包括秒脉冲发生器、计数器、译码显示电路、控制电路四个模块组成.其中计数器与控制电路就是系统得主要模块。计数器完成60秒计时功能，控制电路完成计数器得直接清零、启动计数、译码显示电路得显示功能。

当接通信号源时，控制电路应封锁时钟信号CP,同时计数器完成置数功能，译码显示电路显示“５9"字样，计数器开始计数；知道数码管显示“00"为一个周期循环计数。
安装注意事项:安装之前请不要急于动手,应先查阅相关得技术资料以及本说明,然后对照原理图，了解印刷电路板、元件清单,并分清各元件，了解各元件得特点、作用、功能,同时核对元件数量.ﻫ
正确插入元件：按照从低到高、从小到大得顺利安装，极性要符合规定,对于手工安装,应分批安装。１、CD45１８计数得复位端靠二极管与复位电阻复位,改变二极管可以实现其它进制得计数器.复位电阻取较小得阻值有利于提高向前进位并复位得可靠性，但耗电量变大(微安、毫安计算）,(在数码管点亮时复位耗电可忽略不计.2、集成电路得型号不要装错，脚序不要装错,集成电路得1脚在有缺口方得左下脚。3、、电容说明:陶瓷电容不分正负极。4、走时数度：本板配备了高精度得石英晶振,想走时精度更高（例如月误差小于10钞）请参考有关书籍增加频率微调电容，使用稳压电源供电,并将电路板放置在温差变化小得地方。

功能特点:
1. 电源打开时，数码管初始状态显示为“００”，系统进行正常运行,计时器开始递增计数，循环０0～5９得秒计时。
2. 按下清零开关，计数器进行置数，完成复位功能。
3. 按下暂停开关，暂停计时；弹起暂停开关,计数器继续累计计数。工作电压:直流５V。、 电路原理图:

四、实验总结
