无锡市甘露阀门厂阀门基本关键技术参数及关键技术要求.doc

1 基本技术参数及技术规定
1.1 设备名称：蝶阀、截止阀、球阀、闸阀、止回阀
1.2 设备详细技术规范
1.2.1 阀门规范：
1）阀体材质：熔模不锈钢；
2）阀杆材料：ss304；
3）阀体材料：ss304；
4）密封材料：PTFE. + 15%GF；
5）构造形式：DN100以上口径用固定式球体，DN80及如下口径用浮动式球体；
6）合用介质：水、蒸汽、油品；
7）泄漏量：0或 符合ANSIB16.104 5级原则；
8）阀门应符合食品卫生规定。
1.2.2 执行器规范：
1）类型：齿轮齿条式双作用气动执行器；
2）行程：90；
3）扭矩:
4) 作用方式:气关；
5）故障位置：关；
6）气源压力：0.5Mpa；
7）手动机构：带涡轮蜗杆手动装置；
8）限位开关：0-90度；
9) 防爆级别：IP67；
10）防护级别：IP65;
11)过滤减压阀：
12）电气接口：1/2〞NPT（内螺纹）；
13）气源接口： Rc1/4〞；
14）电磁阀形式：防爆 两位三通。

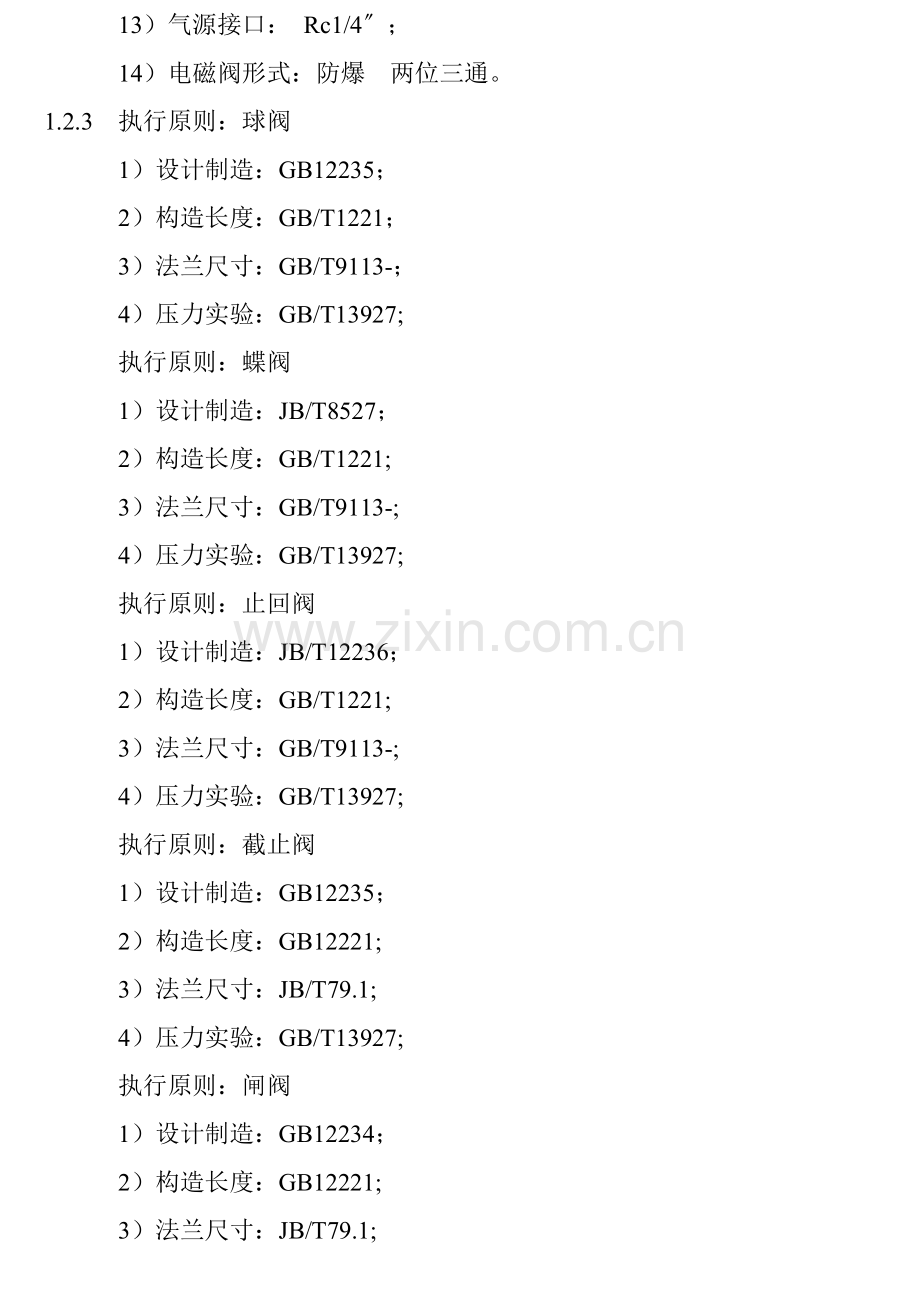

1.2.3 执行原则：球阀
1）设计制造：GB12235；
2）构造长度：GB/T1221；
3）法兰尺寸：GB/T9113-；
4）压力实验：GB/T13927;
执行原则：蝶阀
1）设计制造：JB/T8527；
2）构造长度：GB/T1221;
3）法兰尺寸：GB/T9113-;
4）压力实验：GB/T13927;
执行原则：止回阀
1）设计制造：JB/T12236；
2）构造长度：GB/T1221;
3）法兰尺寸：GB/T9113-;
4）压力实验：GB/T13927;
执行原则：截止阀
1）设计制造：GB12235；
2）构造长度：GB12221;
3）法兰尺寸：JB/T79.1;
4）压力实验：GB/T13927;
执行原则：闸阀
1）设计制造：GB12234；
2）构造长度：GB12221;
3）法兰尺寸：JB/T79.1;
4）压力实验：GB/T13927;
2． 备品备件及特殊工具
2.1 供方应提供至少应满足一种大维修期备品备件和必要事故备件，
并提供一份备品备件明细表；
2.2： 供方应提供安装、运营、检修所有非常规和非原则专用工具（如果
有），并向需方提供专用工具清单及阐明书。
3． 技术文献资料
3.1 投标时应提供如下技术文献资料：
3.1.1 投标方提供技术文献，应完整清晰，便于查阅，用中文简体字编写；
3.1.2 设备设计参数、工艺参数、消耗参数及阐明；
3.1.3 提供供货范畴内重要设备、配套辅机、附件等名称、产地、制造商、规格型号及报价明细；
3.1.4 设备技术方案及阐明；
3.1.5 系统各设备安装图（平面及立体图）、设备安装及生产对厂房规定；
3.1.6 设备外形尺寸、各设备重量、外形尺寸及安装维修时需要空间和位置；
3.1.7 供货安装进度一览表；
3.1.8 供方提供近三年同类产品重要业绩，并对顾客合用状况进行阐明。
中标后规定提供技术文献（订立合同后一周内提供应需方）：
3.2 各设备安装图（平面及立体图）；
3.2.1 设备基本图及基本荷重
3.2.2 安装阐明书、操作使用及维修、维护保养手册；
3.2.3 电气、气动等设计资料及技术参数；
3.2.4 图纸、技术资料目录及交付时间表；
3.2.5 生产消耗品种类和规格；
3.2.6 在需方对以上资料承认后，供方方可进行下一步工作。
4． 产品质量、质量保证
4.1 供方应保证在合同规定质量保质证期内，对因其提供设计、工艺、 制造、安装、调试或材料缺陷及所有供方责任引起该生产线任何缺陷、 故障和损坏负责；
4.2 在质量保证期内，免费提供和更换非需方损坏设备及部件等；
4.3 在质量保证期内，发现货品质量或规格与合同规定不符合，或证明货 物由缺陷，需方有权依照技术监督局等部门出具检查书，向供方提出索赔；
4.4 提供质量保证期承诺；
4.5 供方应在投标文献中提供质量保证。
5． 产品制造原则和规定
5.1 供方提供产品必要符合国家有关原则、法律和法规。
6． 技术服务和优惠条件
6.1 产品设计、生产、安装及备件供应过程中如有修改或未明确漏掉问题
，签约双方应本着和谐合伙态度及时告知对方，以便妥善解决；
6.2 供方免费负责现场指引安装、调试及试运营，对调试过程中因供货厂家损坏设备及部件，应免费更换；
6.3 供方负责对关于人员进行操作、维修及调试培训，并列出培训筹划；
6.4 供方需提出一定售后服务承诺书；
6.5 供方还可以提出自己独特技术服务方式和优惠条件，将作为评标依 据之一；
6.6 技术服务及人员培训:
6.6.1为使合同设备正常安装和运营，卖方提供相应技术培训。培训内容与工程进度相一致；
6.6.2 培训筹划表；
6.6.3 培训时间、人数、地点等详细内容由供需方双方商定。
6.7 现场安装及技术服务：
按照本合同及本附件关于内容，卖方应派遣健康、合格技术人员至买方现场进行技术服务；
6.7.1 卖方在安装前10天派技术及安装人员到买方施工现场，做好卸货、安 装前准备工作，时间从安装时起至验收试车合格时止，内容如下：
Ø 检查卖方供货范畴和到货设备开箱清点；
Ø 检查基本尺寸；
Ø 合同设备安装；
Ø 按照技术文献，图纸以及有关原则检查合同设备；
Ø 合同设备空负载试车指引；
Ø 合同设备负载试车、性能测试及验收试车指引。

6.7.2：在服务期间，卖方技术人员必要就提供应买方技术文献及图纸向买方
人员做出对的解释，并对存在不完整性和缺陷予以纠正，以使安装能正常进行；
6.7.3：卖方必要负责提供对的指引，买方人员应按照卖方技术人员正常指引进行操作，所有由于卖方技术人员错误指引而引起直接损失应由卖方承担；如果买方人员未按卖方技术人员对的指引进行操作而引起直接损失将由买方承担。所有重要指引成果均应有书面报告；
6.7.4：卖方技术人员工作筹划表列出开箱检查、安装、调试、性能测试和验收试车工作进度表；
6.7.5：卖方现场技术及安装人员水、电、气、来回机票、食宿、通讯、医疗、保险费用由卖方承担；
6.7.6：买方应向卖方技术人员提供现场服务便利条件，如现场办公室、工具和仪表，但调试所用专用仪表由卖方提供；
6.8： 设计联系：
关于设计联系筹划、时间、地点、和内容由买卖双方商定。
