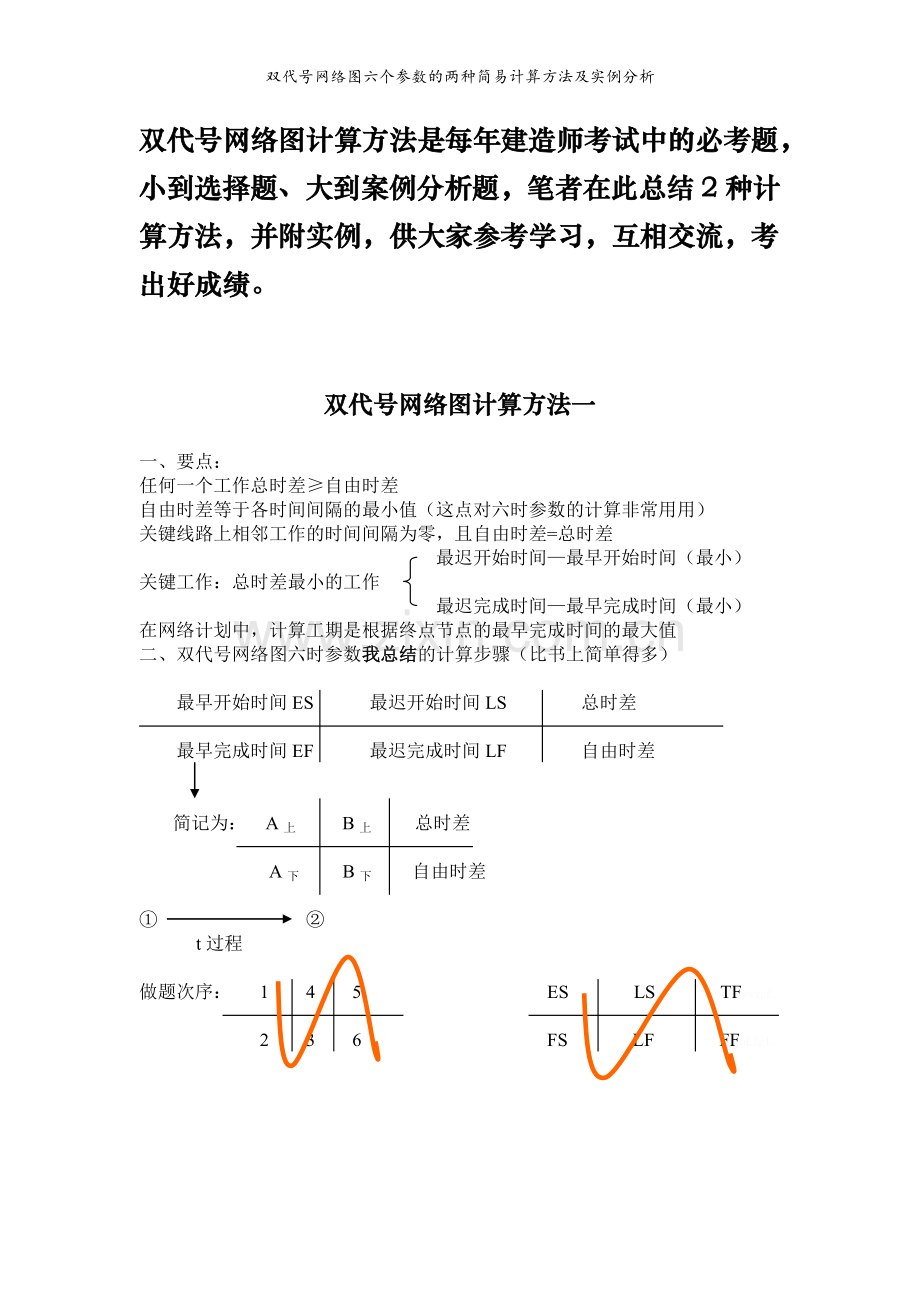

双代号网络图六个参数的两种简易计算方法及实例分析双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。双代号网络图计算方法一一、要点：任何一个工作总时差自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差 最迟开始时间最早开始时间（最小）关键工作：总时差最小的工作 最迟完成时间最早完成时间（最小） 在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数我总结的计算步骤（比书上简单得多）最早开始时间ES 最迟开始时间LS 总时差最早完成时间EF 最迟完成时间LF 自由时差 简记为： A上 B上 总时差 A下 B下 自由时差 t过程做题次序： 1 4 5 ES LS TFwwxgE。 2 3 6 FS LF FFoEZgI。计算本工作最早开始，取其紧前工作（多个时）最迟开始最大。沿线累加，逢圈取大。步骤一：1、A上再做A下2、 做的方向从起始工作往结束工作方向；3、 起点的A上=0，下一个的A上=前一个的A下；当遇到多指向时，要取数值大的A下 A上 0 ES1 LS1 TF1 ES2 LS2 TF2 FS1 LF1 FF1 ES2 LF2 FF2计算本工作最迟完成，取其紧前工作（多个时）最早开始最小。逆线累减，逢圈取小。4、 A下=A上+t过程（时间） ksVOg。 LF终=TC步骤二：1、 B下再做B上2、 做的方向从结束点往开始点3、 结束点B下=T（需要的总时间=结束工作节点中最大的A下）结束点B上=T-t过程（时间）4、 B下=前一个的B上（这里的前一个是从终点起算的）遇到多指出去的时，取数值小的B上B下t过程（时间） B上=B下t过程（时间）步骤三：总时差=B上A上=B下A下如果不相等，你就是算错了步骤四：自由时差=紧后工作A上（取最小的）本工作A下 =紧后工作的最早开始时间本工作的最迟开始时间 （有多个紧后工作的取最小值）例：6 8 2 * 9 11 2*9 11 ？=0 13 15 2 本工作A下 *11 12 1 14 15 1 紧后工作A上有9和11取小值9，？=9-9（本工作的A下）=0从左到右计算，遇到有大小时取大；沿线累加，逢圈取大。从右到左计算，遇到有大小时取小；逆线累减，逢圈取小。3J7cw。双代号网络图计算方法二一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。紧后左上-自己右下=自由时差。上方之差或下方之差是总时差。计算某工作总时差的简单方法：找出关键线路，计算总工期；找出经过该工作的所有线路，求出最长的时间该工作总时差=总工期-二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。如图中2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。2）总时差。总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。qcpDE。
