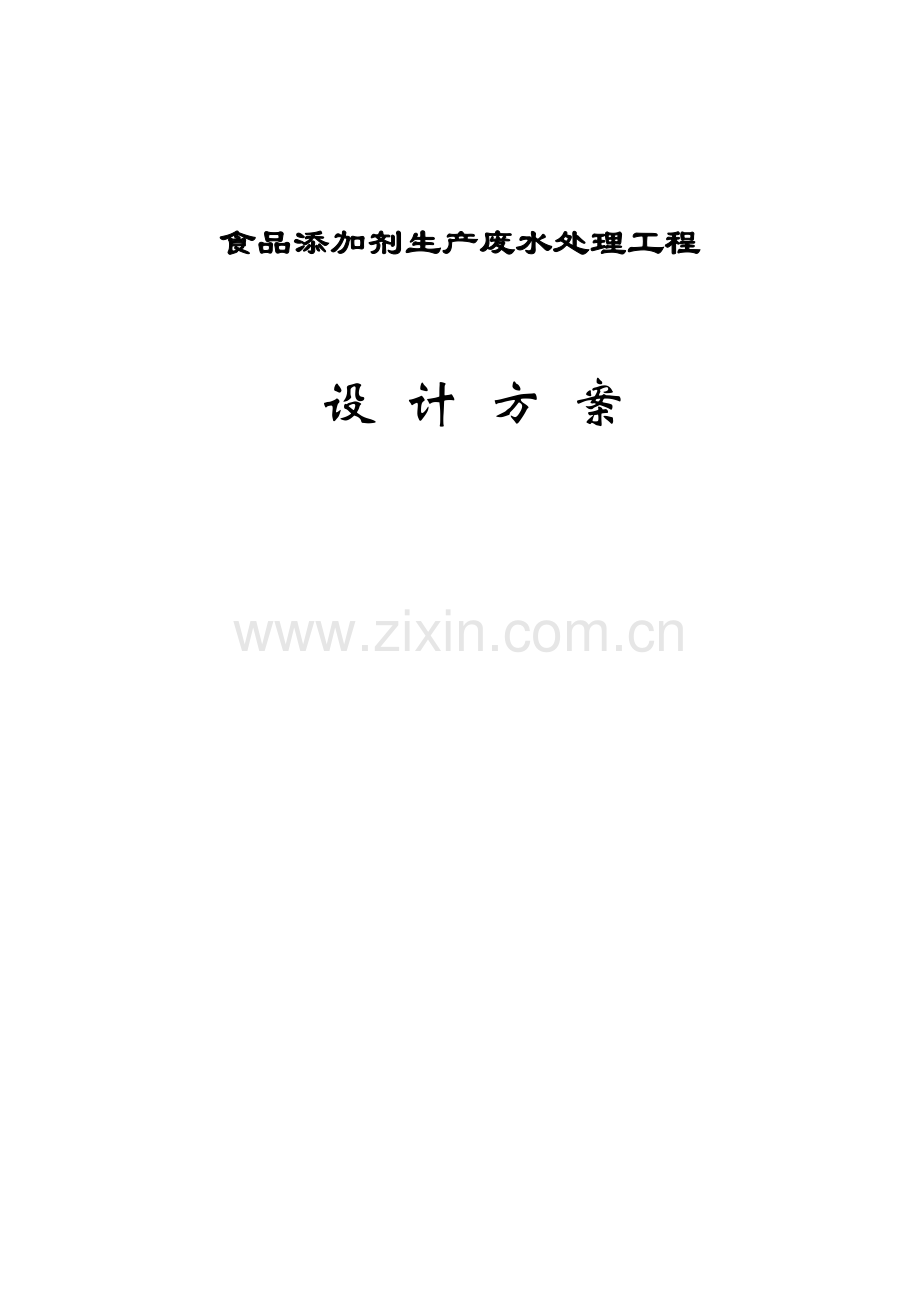

食品添加剂生产废水处理工程

设 计 方 案

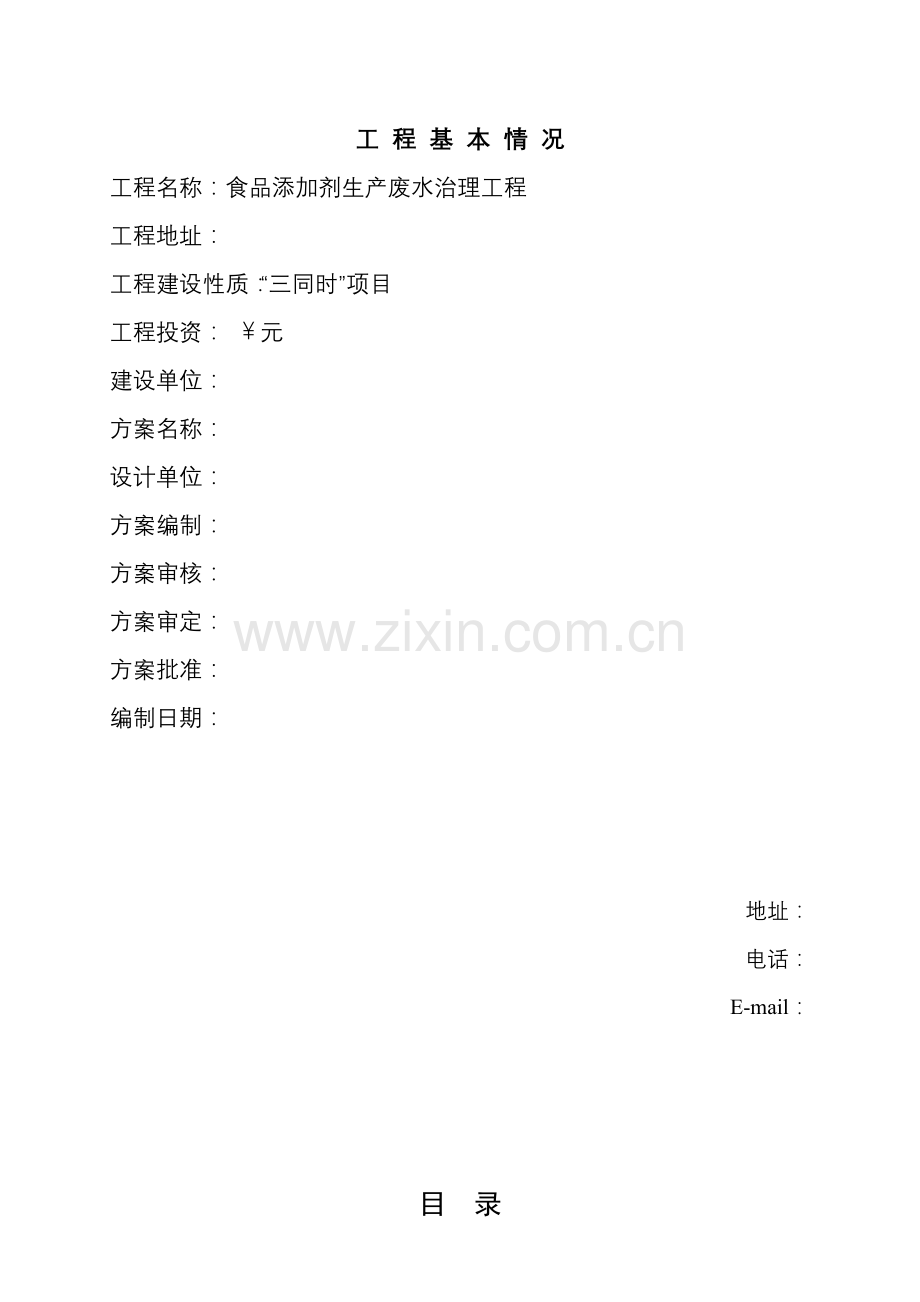

工 程 基 本 情 况
工程名称：食品添加剂生产废水治理工程
工程地址：
工程建设性质：“三同时”项目
工程投资： ￥元
建设单位：
方案名称：
设计单位：
方案编制：
方案审核：
方案审定：
方案批准：
编制日期：

地址：
电话：
E-mail：

目 录

1．企业与工程概况 4
2．工程设计依据、范围与原则 5
2. 1 工程设计依据与条件 5
2. 2 工程设计范围 6
2. 3 工程设计原则 6
3. 工程设计参数 7
3. 1 污水性质： 7
3. 2 污水水量 7
3. 3 设计出水标准 7
3. 4 土建材料及施工 8
3. 5 平面与标高设计规划 8
4. 工艺选择与工程设计 8
4. 1 产品与污水水质分析 8
4.2 污水处理工艺分析 10
4.3 工艺流程图 14
4. 4工艺流程说明 15
4. 5 工艺单元功能设计 16
4. 6 工艺主要特点 24
4. 7 污染物去除率计算表 25
5.总图与运输设计 26
5.1 总图概况 26
5.2 总平面布置原则 26
5.3 总平面布置 26
5.4 竖向布置 27
5.5 厂区运输 27
5.6 厂区绿化 27
6. 建筑与结构设计 28
6.1 设计依据 28
6.2 厂址自然条件 29
7.电气设计 29
7.1 设计依据 29
7.2设计范围 29
7.3 供配电系统设计 30
8. 自控、仪表及通讯设计 32
8.1 概述 32
8.2 设计原则 33
8.3系统总体结构 33
9 工程节能、保温和防腐措施 34
9.1 节能措施 34
9.2 保温措施 34
9.3 防腐措施 35
10. 工程建设组成 35
10.1土建部分 36
10. 2设备部分 36
10. 3其它部分 38
11. 工程运转费用测算 39
11.1 分析参数 39
11.2 直接运转费用测算 40
12. 工程进度 41
13. 结论 42

1．企业与工程概况
xx公司是由上海xx公司和xx集团总投资壹亿伍仟万元的合资企业。公司坐落于国家级历史文化名城和被誉为中华第一药都的xx省xx市。该公司占地48000 余平方米，建筑面积达18000平方米。
该公司属于农副产品深加工、高效无污染的高科技行业，在国内属于领先水平，拥有现代化的生产无菌车间、黄原胶生产线。年产陆仟吨，其产品主要用于出口。
黄原胶是一种以淀粉为主要原料，经特殊的生物工程制取的微生物多糖，是集乳化、成型、增稠、悬浮等多种功能于一体的天然食品添加剂。但该产品在生产过程中产生的污水会对附近的环境水体造成一定的污染。根据国家环保部门要求，这部分污水需要经过处理后达到接管标准才能排入污水管网进入城市综合污水处理厂处理。
建设单位对环境保护工作极为重视，决定投资建设一座专门的工业废水处理设施，以达到工业废水处理达标排放的目的。依据建设单位对本次工程的要求，并受该公司的委托，xx环保工程有限公司编制该公司的工业废水处理工程设计方案，并在此基础上，通过精心设计、组织施工、科学调试，确保出水稳定达到设计要求。
2．工程设计依据、范围与原则
2. 1 工程设计依据与条件
2.1.1 建设单位提供的污水相关资料。
2.1.2 国家有关法规、标准
n 《中华人民共和国环境保护法》(主席令第 22 号)
n 《中华人民共和国水污染污染防治法》（主席令第 66 号）
n 《中华人民共和国水法》(主席令第 74 号)
n 《中华人民共和国水污染防治法实施细则》（国务院令第 284 号）
n 《污水综合排放标准》(GB8978-1996)
n 《室外排水设计规范》(GB50014-2006)
n 《建筑给水排水设计规范》（GBJ15-88）
n 《给水排水制图标准》(GB/T50106-2001)
n 《工业企业噪声控制设计规范》（GBJ87-85）
n 《建设项目环境保护管理条例》（国务院 253 号令（1998 年））
n 《建筑设计防火规范》(GBJ16-87，2001 年版)
n 《建筑结构荷载规范》(GB50009-2001)
n 《建筑地基基础设计规范》(GB50007-2002)
n 《给水排水工程构筑物结构设计规范》（GB50069-2002）
n 《工业企业总平面设计规范》(GB50187-93)
n 《总图制图标准》（GB/T50103-2001）
n 《供配电系统设计规范》（GB50052-95）
n 《低压配电设计规范》（GB50054-95）
n 《工业企业照明设计标准》（GB50034-92）
n 《低压配电装置及线路设计规范》(GB50054-95)
n 《通用用电设备配电设计规范》(GB50055-93)
n 《电气设备安全设计导则》(GB4064-83)
n 《自控专业设计管理规定》（HG/T20636-98）
n 《控制室设计规定》（HG/T20508-2000）
n 《工程施工及验收规范》（GBJ93-96）
2. 2 工程设计范围
① 污水处理系统内的工艺、建筑、结构、电气及自控、采暖与通风、总图与运输等专业设计。
② 本方案主要内容：
n 污水处理工程设计简要介绍
n 污水处理工程遵从与执行的国家法律法规规范与标准
n 工程设计范围、设计原则与设计参数的确定
n 工艺流程与工艺单元技术参数的确定；
n 工程建设主要内容的确定
n 工程运行成本分析与测算
2. 3 工程设计原则
① 设计符合环保法律法规、相关排放标准及设计规范的各项规定；
② 满足设计出水标准的要求；
③ 保证工程施工的可实施性与安全性；
④ 处理设施耐腐蚀、使用寿命长，无二次污染；
⑤ 处理过程低噪音，不影响周围的环境；
⑥ 工程正常运行后，运行费用低，便于维护和运行管理；
3. 工程设计参数
本节内容均由建设单位提供并负责解释。
3. 1 污水性质：
生产车间排放的食品类污水。
设计因子（共计4项）：
CODCr、pH、NH3-N、温度。
3. 2 污水水量
污水水量：1500t/d
设计治理水量按：平均小时流量62.5t/h。
3. 3 设计出水标准
由甲方提供的下列指标及排放浓度，即：
序号
处理指标
进水水质
出水标准
1
CODCr（mg/l）
≤8000
≤800
2
NH3-N（mg/l）
≤100
无要求
3
pH
4～5
6～9
4
温度（℃）
≤80
≤35

3. 4 土建材料及施工
① 砖砌部分采用MU10机制标准砖，M10水泥砂浆砌筑；
② 池体采用钢混结构，底板与顶板为钢筋砼，窨井采用砖混结构；
③ 垫层采用C10级素混凝土；
④ 顶板窨井盖采用Φ600水泥预制板或铸铁；
⑤ 工程土建完工后，设施四周及时回填土；
⑥ 施工符合《建筑安装工程质量检验评定标准》（TJ301-74）有关规定要求。
3. 5 平面与标高设计规划
设施的进出口管标高根据规划排水管网确定；工程的平面位置根据规划平面图和排水平面图确定；处理站造型美观，与周围环境协调一致;施工图根据总规划图设计确定。
4. 工艺选择与工程设计
4. 1 产品与污水水质分析
根据本工程污水水质水量的具体情况，我公司一方面对建设方提供的资料进行认真细致的分析，同时依据我公司设计人员治理过同类污水所取得的经验，我公司对该污水的治理工艺路线进行了可行性分析。
黄原胶又称黄胶、汉生胶，是一种自然多糖和重要的生物高聚物，以淀粉为主要原料，经特殊的生物工程制取的微生物多糖，是集乳化、成型、增稠、悬浮等多种功能于一体的天然食品添加剂。被誉为“工业味精”，是目前世界上生产规模最大且用途极为广泛的微生物多糖。
黄原胶（xanthan gum）是以甘蓝黑腐病黄单胞菌（Xanthomonas campestris）的菌株 B－1459为生产菌制得的食用微生物胶体。黄原胶独有的物理和流变性质使之成为在一大批食品、制药和个人护理用品中用途最广泛的水溶性胶体之一。黄原胶的这些性质使制成食品及其它产品具有更长的货架寿命、良好的流动性、均一的粘度、更好的质构、口感和令人愉悦的外观。
黄原胶生产属生物好氧发酵工程，生产工艺并不复杂，主要是发酵，其次是成品提取。黄原胶一般生产流程如下：
制备黄单孢菌种→斜面菌种活化→摇瓶扩种培养→一级种子扩大培养→二级种子扩大培养→发酵罐→发酵液贮罐→酒精沉淀提取→脱水处理→二次酒精提取→压干处理→燥干处理→粉碎→包装。其中酒精用蒸馏塔蒸馏循环使用。
在黄原胶生产过程中产生一定量的废水，发酵刷罐产生一定量的废水，蒸馏产生一定量的废水，发酵大罐发酵失败排放产生一定的废水（一般一个能排放一个180方料），其他如地面冲洗等产生少量废水。
根据污水水质特性分析以及我公司承接过性质相近的污水处理工程经验，该产品污水具有以下特点：
n 污水的主要污染成分以有机物为主，且富含大分子量的有机物，如葡萄糖、乙酸、丙酮酸等。
n 由于产品的特性，使污水具有一定的的粘性。
n 污水具有高有机物浓度、高氨氮、高生化性等特点，适宜采用生化处理工艺。
n 污水具有较高的温度，可加以利用高温厌氧工艺。
4.2 污水处理工艺分析
根据该企业污水特点、同类工程运行分析、排放具体要求和工程施工经验，我们确定对黄原胶生产污水采用预酸化+IC厌氧工艺+混凝反应为主体的处理工艺，确保处理设施正常运行。
一、 预酸化
厌氧生化处理共有以下过程阶段：水解阶段、发酵(或酸化)阶段、产乙酸阶段和产甲烷阶段。
高分子有机物因相对分子量巨大，不能透过细胞膜，因此不可能为细菌直接利用。它们在水解阶段被细菌胞外酶分解为小分子。在酸化阶段，上述小分子的化合物在酸化菌的细胞内转化为更为简单的化合物并分泌到细胞外。
预酸化工艺是水解酸化工艺的一种，污水在厌氧前预酸化，各种理化条件得以优化，才能确保厌氧处理的预期要求。目前，在厌氧单元前加水解酸化工艺是技术发展潮流。
水解酸化主要用于有机物浓度较高、SS较高的污水处理工艺，是一个比较重要的工艺。如果后级接入如IC、UASB等厌氧工艺，可以大大提高厌氧工艺的容积负荷，提高去除效率。
水中有机物为复杂结构时，水解酸化菌利用H2O电离的H+和-OH将有机物分子中的C-C打开，一端加入H+，一端加入-OH，可以将长链水解为短链、支链成直链、环状结构成直链或支链，提高污水的可生化性。水中SS高时，水解菌通过胞外粘膜将其捕捉，用外酶水解成分子断片再进入胞内代谢，不完全的代谢可以使SS成为溶解性有机物，使得出水浓度与SS均得到降低。
预酸化处理有机废水，取其厌氧处理的前两个阶段（水解阶段、酸化阶段），不需密封及搅拌，在常温下进行即可提高废水的可生化性。由于预酸化反应迅速，故池容小，停留时间短，预酸化反应能适应较大的水质范围，出水水质稳定。
二、 IC厌氧反应器
IC厌氧反应器原理：
IC反应器，即内循环厌氧反应器，相似由2层UASB反应器串联而成。其由上下两个反应室组成。在处理高浓度有机废水时，其进水负荷可提高至35～50kgCOD/(m3·d)。与UASB反应器相比，在获得相同处理速率的条件下，IC反应器具有更高的进水容积负荷率和污泥负荷率，IC反应器的平均升流速度可达处理同类废水UASB反应器的20倍左右。
IC反应器功能划分，反应器由下而上共分为5个区：混合区、第1厌氧区、第2厌氧区、沉淀区和气液分离区，其功能简述如下：
混合区：反应器底部进水、颗粒污泥和气液分离区回流的泥水混合物有效地在此区混合。
第1厌氧区：混合区形成的泥水混合物进入该区，在高浓度污泥作用下，大部分有机物转化为沼气。混合液上升流和沼气的剧烈扰动使该反应区内污泥呈膨胀和流化状态，加强了泥水表面接触，污泥由此而保持着高的活性。随着沼气产量的增多，一部分泥水混合物被沼气提升至顶部的气液分离区。
气液分离区：被提升的混合物中的沼气在此与泥水分离并导出处理系统，泥水混合物则沿着回流管返回到最下端的混合区，与反应器底部的污泥和进水充分混合，实现了混合液的内部循环。
第2厌氧区：经第1厌氧区处理后的废水，除一部分被沼气提升外，其余的都通过三相分离器进入第2厌氧区。该区污泥浓度较低，且废水中大部分有机物已在第1厌氧区被降解，因此沼气产生量较少。沼气通过沼气管导入气液分离区，对第2厌氧区的扰动很小，这为污泥的停留提供了有利条件。
沉淀区：第2厌氧区的泥水混合物在沉淀区进行固液分离，上清液由出水管排走，沉淀的颗粒污泥返回第2厌氧区污泥床。
从IC反应器工作原理中可见，反应器通过2层三相分离器来实现SRT>HRT，获得高污泥浓度；通过大量沼气和内循环的剧烈扰动，使泥水充分接触，获得良好的传质效果。
IC反应器特点：
IC反应器的构造及其工作原理决定了其在控制厌氧处理影响因素方面比其它反应器更具有优势。
n 容积负荷高：IC反应器内污泥浓度高，微生物量大，且存在内循环，传质效果好。
n 节省投资和占地面积：IC反应器高径比大（一般为4~8），占地面积省，适合用地紧张的工矿企业。
n 抗冲击负荷能力强：处理低浓度废水（COD=2000~3000mg/L）时，反应器内循环流量可达进水量的2~3倍；处理高浓度废水（COD=10000~15000mg/L）时，内循环流量可达进水量的10~20倍。大量的循环水和进水充分混合，极大提高了抗冲击负荷。
n 抗低温能力强：温度对厌氧消化的影响主要是对消化速率的影响。IC反应器由于含有大量的微生物，温度对厌氧消化的影响变得不再显著和严重。通常IC反应器厌氧消化可在常温条件（20~25 ℃）下进行，这样减少了消化保温的困难，节省了能量。
n 具有缓冲pH的能力：内循环流量相当于第1厌氧区的出水回流，可利用COD转化的碱度，对pH起缓冲作用，使反应器内pH保持最佳状态，同时还可减少进水的投碱量。
n 内部自动循环，不必外加动力：普通厌氧反应器的回流是通过外部加压实现的，而IC反应器以自身产生的沼气作为提升的动力来实现混合液内循环，不必设泵强制循环，节省了动力消耗。
n 出水稳定性好：利用二级UASB串联分级厌氧处理，可以补偿厌氧过程中K s高产生的不利影响，使反应进行稳定。
n 沼气利用价值高：反应器产生的生物气纯度高，CH4为70％～80％，可作为燃料加以利用。

4.3 工艺流程图
设计的处理工艺流程图如下：
生产污水
定期清理
简易格栅（井）

预沉池
定期清淤

综合调节池

泵

预酸化池

pH调节池
液碱
PH控制

剩余污泥
IC厌氧工艺池
温控系统

污泥浓缩池
PAM
PAC
混凝沉淀池

达标排放
污泥压滤机

定期外运

图例说明： 污水 污泥 药剂

4. 4工艺流程说明
生产污水经车间下水道通过格栅自流进入格栅井与预沉池，初步拦截和物理沉淀去除污水中的可见物。预沉池出水自流进入综合调节池，自行调节水的浓度、温度，防止对后续处理产生不必要的负荷冲击。
综合调节池的水通过一级提升泵以动力方式提升进入预酸化水池，对污水进行预酸化处理，在预酸化过程完成后，污水自流进入pH调节池，通过投加液碱，对污水的pH值进行回调处理，并用pH进行在线精确控制。调整完成的污水自流进入生化处理系统IC厌氧工艺池，通过IC厌氧系统，污水中的有机污染物成分被大量去除。
IC厌氧出水自流进入混凝沉淀池，通过投加PAC与PAM，使污水中的大部分COD污染物质絮凝成为污泥，并在沉淀池静置一段时间后上清液以自流方式流出，沉淀后出水即可达到设计要求，达标排放。
污水在处理过程中会在预沉池、IC厌氧池与混凝沉淀池等产生沉渣和污泥，多余的污泥定期自排进入污泥浓缩池进行浓缩减容，浓缩后污泥再进入板框压滤机，压滤后的泥饼存放至污泥堆场风干，定期外运至专门地点进行填埋；浓缩上清液与干化沥滤水回流至集水池进行再处理，不存在二次污染问题。
4. 5 工艺单元功能设计
1.格栅井与预沉池
功能说明：格栅用于初步拦截污水中不溶于水的固体、浮渣等，防止对后续管道或设备造成破坏性堵塞等后果。预沉池用于对能通过格栅拦截的小颗粒可沉的固体颗粒进行初步的沉淀处理，降低后续设施处理负荷与难度。
设计参数：
格栅井：
n 设计有效容积：6.0m3。
n 构筑物尺寸：L×B×H＝1.0×3.0×2.0（m）有效水深1.5m。
n 结构形式： 地下式钢混结构。
n 数量：1座。
格栅井：
n 设计有效容积：6.0m3。
n 水力停留时间（HRT）：预沉池：2.0h。
n 构筑物尺寸：L×B×H＝12.0×6.0×2.5（m），有效水深1.8m。
n 结构形式： 地下式钢混结构。
n 数量：1座。
配套主要设备：
n 简易格栅：材质：碳钢防腐，数量：1台。
n 排渣泵： Q=18m3/h，H=15m ，P=1.5kw，数量2台，
n 排渣管网系统：现场非标制作，数量1套。
2. 综合调节池
功能：收集管道污水，提升至后续工段处理。由于企业的生产污水种类与排放时间各不相同，污水的水质水量与排放规律等均差别较大，使得来水呈现峰、谷不均匀状态，要设置一定容积的调节池，以缓解来水不均匀有可能给后续处理系统带来的冲击负荷。提高处理单元的利用效率，特别是能显著提高调节池的调蓄能力。
设计参数：
n 设计有效容积：375.0m3
n 水力停留时间（HRT）：6.0h。
n 构筑物尺寸：L×B×H＝10.0×10.0×4.5（m），有效水深3.75m。
n 结构形式： 地下式钢混结构。
n 数量：1座。
配套主要设备：
n 提升泵：材质：组合，Q=70m3/h，H=15m，N=4.0kw，数量 2 台。
n 引水罐：V=0.1m3，钢制防腐，数量：2台。
n 不锈钢底阀：DN80，数量：2台。
n 电动蝶阀：DN80，Pn＝1.0MPa，数量 2 台；
n 搅拌风机：Qs=5.96m3/h，H=4000mmAq，N=7.5kw，数量：2台。
n 空气搅拌系统：不锈钢材质，非标制作，数量：1套。
n 电磁流量计：DN80，0～150m3/h，数量 1 台。
n 流量调节阀：调节范围 Q＝5～100m3/h，Pn＝1.0Mpa，电动，自带数字操作器，数量 1 台。
n 液位控制系统系统：数量1套。
3. 预酸化池
功能：详见前文。
设计参数：
n 设计有效容积：375.0m3
n 水力停留时间（HRT）：6.0h。
n 构筑物尺寸：L×B×H＝10.0×10.0×4.2（m），有效水深3.75m。
n 结构形式： 地上式钢混结构。
n 数量：1座。
配套主要设备：
n 循环泵：材质：组合，Q=70m3/h，H=10m，N=3.0kw，数量 2 台。
n 弹性填料：材质：组合，Φ150，数量 225 m3。
n 填料支架：材质：碳钢防腐，数量：1套。
4. pH调节池（含中间水池）
功能：经过预酸化后的出水pH值偏低，不符合IC厌氧反应器所需的最佳pH值范围。据此，设置pH值调节池。
设计参数：
pH调节池：
n 设计有效容积：62.5m3
n 水力停留时间（HRT）：1.0h。
n 构筑物尺寸：L×B×H＝6.0×3.0×4.2（m），有效水深3.5m。
n 结构形式：半地上式钢混结构，池内壁防腐处理。
n 数量：1座。
中间水池：
n 设计有效容积：125.0m3
n 水力停留时间（HRT）：2.0h。
n 构筑物尺寸：L×B×H＝6.0×6.0×4.2（m），有效水深3.5m。
n 结构形式：半地上式钢混结构，池内壁防腐处理。
n 数量：1座。

配套主要设备：
n 液碱投加系统：（非标设计，双组型），含不锈钢投药罐2台，计量泵2台，变频控制器2台，管道式电磁流量计2套，液位控制与报警系统2套。
n 机械搅拌系统：2套（备一），搅拌桨材质为304不锈钢。转速=40-50rpm，功率=2.2kw 。
n pH 控制仪：1套，控制范围1-14，控制精度0.1 pH。
n 二级提升泵：材质：组合，Q=70m3/h，H=45m，N=15.0kw，数量 2 台（备一）。
n 电磁流量计：DN80，0～150m3/h，数量 1 台。
n 流量调节阀：调节范围 Q＝5～100m3/h，Pn＝1.0Mpa，电动，自带数字操作器，数量 1 台。
n 液位控制系统系统：数量1套。
5. IC厌氧反应器
功能：详见前文。
IC厌氧利用建设单位现有的不锈钢酒精罐一台，尺寸规格：H=22m，Φ=14m。可将其经过改造符合工艺运行需要后加以利用。
设计参数：
n 构筑物尺寸：Φ×H＝14.0×22.0（m）。
n 容积负荷：一级反应器：Nv1＝15.0kgCOD/(m3·d)；二级反应器：Nv1＝4.0kgCOD/(m3·d)；
n 结构形式： 地上式钢结构。
n 数量：1座。
配套主要设备：
n 污泥泵： Q=18m3/h，H=15m ，P=1.5kw，数量2台。
n 混合液回流泵：Q=250.0m3/h，H=22m ，P=30.0kw，数量2台。
n 自动温控系统：1套（非标设计）。
n 营养剂投加系统：1套（非标设计）。
n 三相分离器：材质：304不锈钢，非标制作，数量2套。
n 气液分离器：材质：304不锈钢，非标制作，数量1套。
n 布水系统：材质：304不锈钢，非标制作，数量1套。
n 配水系统：：材质：304不锈钢，非标制作，数量1套。
n 出水系统：材质：304不锈钢，非标制作，数量1套。
n 排泥系统：材质：304不锈钢，非标制作，数量1套。
n 内部结构改造：材质：304不锈钢，非标制作，数量1套。
n 沼气收集系统：1套（非标设计）。
6. 混凝沉淀池
功能：通过投加药剂，澄清水质，使混凝反应池出水中携带的混合液污泥沉淀下来，通过溢流堰保证出水清澈，无杂质附着。
设计参数：
n 设计有效容积：250.0m3
n 水力停留时间（HRT）：4.0h。
n 构筑物尺寸：L×B×H＝12.0×6.0×4.0（m），有效水深3.5m。
n 结构形式：半地上式钢混结构，池内壁防腐处理。
n 数量：1座。
配套主要设备：
n PAC投加系统：（非标设计，双组型），含不锈钢投药罐2台，计量泵2台，变频控制器2台，管道式电磁流量计2套，液位控制与报警系统2套。
n PAM投加系统：（非标设计，双组型），含不锈钢投药罐2台，计量泵2台，变频控制器2台，管道式电磁流量计2套，液位控制与报警系统2套。
n 机械搅拌系统：2套（备一），搅拌桨材质为304不锈钢。转速=40-50rpm，功率=2.2kw 。
n 机械搅拌系统：2套（备一），搅拌桨材质为304不锈钢。转速=20-30rpm，功率=2.2kw 。
n 污泥泵： Q=18m3/h，H=15m ，P=1.5kw，数量2台。
n 斜管填料：Φ50，72.0m3。
n 填料支架：材质：碳钢防腐，数量：1套。
n 布水系统：材质：304不锈钢，非标制作，数量1套。
7. 污泥浓缩池与板框压滤机
功能：对反应沉淀池的物化污泥进行收集、浓缩、压滤处理，减少污泥体积。利用污泥提升泵将污泥泵入污泥压滤机进行泥水分离压滤，压滤出水进入收集水池再处理，泥饼作为固体废弃物进行专门处置。
污泥浓缩池共设置2座，分别收集各处理阶段的物化反应沉淀污泥与生化阶段的剩余污泥。
设计参数：
n 设计有效容积：物化污泥池：200m3，生化污泥池：300 m3 。
n 污泥固体浓度：C0=30.56kg/m3
n 污泥量：Q＝150m3/d（按含水率 99.4％计算）
n 污泥浓缩时间（HRT）：48.0h（物化污泥）。
n 构筑物尺寸：
物化污泥池：L×B×H＝8.0×8.0×3.7（m），有效深度3.2m。
物化污泥池：L×B×H＝16.0×8.0×3.7（m），有效深度3.2m。
n 结构形式：半地上式钢混结构。
n 数量：2座。
配套主要设备：
n 物化机械搅拌系统：1套，搅拌桨材质为304不锈钢。转速=40-50rpm，功率=2.2kw 。
n 生化机械搅拌系统：1套（备一），搅拌桨材质为304不锈钢。转速=40-50 rpm，功率=2.2kw 。
n 箱式压滤机：3台，每台100m2
n 螺杆泵：4台（3用1备），Q=10m3/h，H=60m ，P=4.0kw
8. 设备间与值班室
功能：处理工艺中使用了一定数量的动力设备与污水处理系统装置，充分考虑设备的维修、保养，应将设备间建在地上。以便于操作检查和设备维护等工作。
设备间主要有：风机房、投药间、药剂贮存间、污泥脱水间、电气控制室、值班室等。
① 风机房
n 建筑平面尺寸：L×B＝3.0×6.0。
n 层高：3.5m。
n 结构形式：框架结构。
n 数量：1座。
② 投药间
n 建筑平面尺寸：L×B＝6.0×6.0。
n 层高：3.5m。
n 结构形式：框架结构。
n 数量：1座。
③ 污泥脱水间
n 建筑平面尺寸：L×B＝12.0×8.0。
n 层高：3.5m。
n 结构形式：框架结构。
n 数量：1座。
④ 药剂贮存间（固体药剂）
n 建筑平面尺寸：L×B＝3.0×4.0。
n 层高：3.5m。
n 结构形式：框架结构。
n 数量：2座。
⑤ 电气控制室
n 建筑平面尺寸：L×B＝3.0×6.0。
n 层高：3.0m。
n 结构形式：框架结构。
n 数量：1座。
⑥ 值班室
n 建筑平面尺寸：L×B＝3.0×6.0。
n 层高：3.0m。
n 结构形式：框架结构。
n 数量：1座。
⑦ 维修工具室
n 建筑平面尺寸：L×B＝3.0×6.0。
n 层高：3.0m。
n 结构形式：框架结构。
n 数量：1座。
9. 事故水池
功能：防止车间出现生产事故时工业水直接进入污水处理系统。
设计参数：建设单位自定。
4. 6 工艺主要特点
① 处置效果
对于处理有机污水采用生化＋物化为主体的处理工艺，使污水经过几个技术单元的处理，即可稳定达到设计的排放标准，整套装置工艺简单，操作方便、运行稳定，运行费用低。
② 装置特点
主体采用钢筋混凝土结构，抗腐蚀性强，寿命长，造价低。
③ 装置高程设置
考虑到运转的操作简捷性与维修方便性，污水处理装置的主体在高程布置上应当采用半地上式结构。这是由本工程所处理污水的性质决定的。首先，有机污水在处理过程中会产生一定数量的剩余污泥（前已提及），污泥处置其实也是污水处理的重点组成部分，处理设施全地下式设置，不仅操作复杂、维修不便，而且无法有效实现污泥的无害化处理；其次，由于是地下式结构，还需要额外增加动力设备以满足地下式结构装置运转的要求。第三，工程的一次性投资也较半地上式高的多。
综上所述，处理设施在高程上应当采用半地上式设置。
④ 污泥处置
在本工程中，各个处理单元的合理连接，使剩余污泥量很少。对于污泥的处置，常用的办法是将截留下来的污泥通过自排进入污泥浓缩池，再利用污泥压滤机等进行脱水干化处理，干化的污泥外运进行填埋等专门处理。
⑤ 平面布置
平面布置图可根据建设单位提供的资料进行合理布局和施工，本工程的平面布置图附后。
4. 7 污染物去除率计算表
名 称
名 称
预酸化
IC厌氧
混凝反应
标准
CODCr
进水（mg/l）
6000
5400
1080
-
出水（mg/l）
5400
1080
648
800
去除率
10%
80%
40%
-
PH

6-9
－
6-9
6-9

5.总图与运输设计
5.1 总图概况
污水处理工程建设选址位于建设单位指定位置，位于厂区北侧。厂区地势较为平坦。厂区内地坪平整标高建设单位暂未提供，本工程将采用与厂区一致的高程系统。
本次设计方案所标示的工程为一期工程，可供使用占地面积为25.0×50.0（m）。工程设施总建筑面积约待定。
5.2 总平面布置原则
① 工艺流程简捷、顺畅，功能分区明确、合理；
② 管线布置线路短且少交叉，便于施工和管理；
③ 建筑物布置注意朝向及地区主导风向的影响，尽量减少相互间的影响和干扰；
④ 考虑以后工程新建建构筑物的可能，兼顾远期发展；
⑤ 结合厂区规划和实际发展状况，合理利用厂区内已有交通设施。
5.3 总平面布置
污水处理系统位于厂区的北角，用地比较接近长方形，平面布置起来较为顺畅。根据前述总平面布置原则并结合污水处理系统的功能及特点，结合当地的自然气候、厂区规划、交通条件、污水来源、自然地形等条件，污水处理区内平面布置分为以下三个功能区：即土建处理区、生物处理区（钢结构）、附属建筑区。该平面布置方案，工艺流程顺畅，各构筑物之间的管线短且少交叉，净化后的水体排放较为方便。
5.4 竖向布置
竖向布置结合厂区地形状况，考虑尽可能利用污水重力自流运行，尽量减少提升次数，以降低能耗。
5.5 厂区运输
本设计不仅要考虑污泥、药剂及备品备件的运输问题，还需考虑设备装配与检修所需道路布置。
n 道路型式：城市型，
n 路面宽度：干道 4.0m，
n 路面结构：水泥混凝土路面，
n 主干道路面与侧边缘最小转弯半径：6.0m，
n 道路最大纵坡：小于 4%。
n 厂外到达的货物有药剂、备品备件等，年运输量约为 12t，均采用汽车运输方式。
5.6 厂区绿化
① 绿化目的
净化空气、调节气温、减弱噪声、美化环境、提高环境的自净能力。
② 绿化原则。
n 有较强的抗污染能力；
n 有较好的净化空气的能力；
n 不妨碍环境卫生，不采用有扬花、飞絮的树种；
n 适应性强，易栽易管，容易繁殖；
n 以乡土植物为主
n 选用适应性强、耐践踏、耐修剪、生长期长、植株低矮、繁殖快、再生力强的草种。
③ 绿化设计
植被在一定程度上有可改善小气候、防尘降噪、防止水土流失及美化环境的作用。做好绿化对于改善基地内的环境及美化景观至关重要。
厂区内除建（构）筑物及道路占地外，所有空地均充分绿化。本处理站的绿化和景观小品由全厂统一考虑，本设计不予考虑。建议采取普遍绿化与适当美化相结合，常绿树与落叶树相结合，速生树与慢生树相结合，骨干树种与其他树种相结合的原则，力争达到春季景色好，夏季能遮阳，秋季挡风尘，冬季更宜人，四季环境美的绿化目标，以营造一个优美的绿化环境。
6. 建筑与结构设计
6.1 设计依据
n 国家和行业现行有关的法律、法规、标准、规范。
n 建设单位提供的污水处理工程有关资料。
n 本公司各专业提供的设计资料；
6.2 厂址自然条件
① 环境水、土对建材腐蚀性评价
根据甲方提供的厂区地质勘探资料（初勘），厂区地下水对混凝土结构、对钢筋混凝土结构中的钢筋无腐蚀；厂区地基土对混凝土结构、对钢筋混凝土结构中的钢筋均无腐蚀性；对钢结构具弱腐蚀性。
② 主要建筑材料
n 钢筋：HPB235、HRB335、HRB400 级钢。
n 混凝土：现浇钢筋砼框架结构采用 C25。
n 构筑物砼采用 C30、抗渗等级 S8。
n 素砼基础采用 C20。砼垫层采用 C15。
n 水泥：采用 32.5～52.5 级普通硅酸盐水泥及硅酸盐膨胀水泥。
n 土建所需的砂、石、砖、钢材及水泥均在当地采购。
7.电气设计
7.1 设计依据
n 国家、部委颁发的有关电气设计规范
n 工艺专业提交的设备工艺流程及平面布置图
7.2设计范围
n MCC 柜组成的系统设计；
n PLC 监控系统设计；
n 网络通讯和电信设计；
n 照明及防雷接地系统设计
7.3 供配电系统设计
① 负荷等级
根据规范要求，本工程用电负荷等级为二级负荷。
② 负荷计算
本污水处理厂所有用电设备电压均为～220/380V。电气设备的总装机功率待定。
③ 开关柜元器件选型
开关柜内断路器、接触器和热继电器等控制元器件均参考 ABB 品牌或施奈德型号进行选型。
④ 运行控制与信号
水泵、污泥泵按运行要求设置现场手动操作箱。当水泵、污泥泵配置现场手动操作箱时，操作箱面板上设“手动/自动”转换开关。“手动”状态下，由操作箱面板上的按钮直接控制水泵、污泥泵的运行；“自动”状态下，由所在单位的自动化控制装置（PLC）控制水泵、污泥泵的运行。马达控制中心（MCC）是水泵、污泥泵控制执行设备。PLC 通过 MCC 柜内的电动机控制管理器采集水泵、污泥泵的运行状态，控制水泵、污泥泵的运行。
PLC 对 MCC 内电动机控制管理器的主要监控信号有：
n 运行/停止状态
n 电气故障保护动作状态
n 机械故障保护动作状态（由现场设备确定）
n 手动/自动控制状态
n 运行/停止命令
用电设备（常规）控制信号采用点对点方式就近与 PLC 站进行。变频设备的状态信号及控制由现场总线的通讯方式进行。
⑤ 电缆敷设
本工程电力线路全部采用电缆敷设，敷设方式为电缆沟、电缆桥架和直埋等方式。
⑥ 防雷接地
n 整个工程按三类防雷设计，加药、脱水间等设备用房和电控室在其女儿墙上设防雷避雷带，其它构筑物利用四周栏杆间作防雷带与构造钢筋相连。
n 10kV 变压系统保护接地，0.4kV 低压用电设备各接地系统均采用 TN－S 式制，低压电源进户处设中线重复接地。中控室设等电位接地体。
⑦ 照明设计
本工程的照明设计采用《工业企业照明设计标准》（GB50034－92）和“绿色照明”设计。
高效光源是照明节能的首要因数，就能量转换效率而言，房间采用 T8 型（管径 26mm）荧光灯。走廊、雨蓬采用紧凑型荧光灯（“H”型、“U”型
