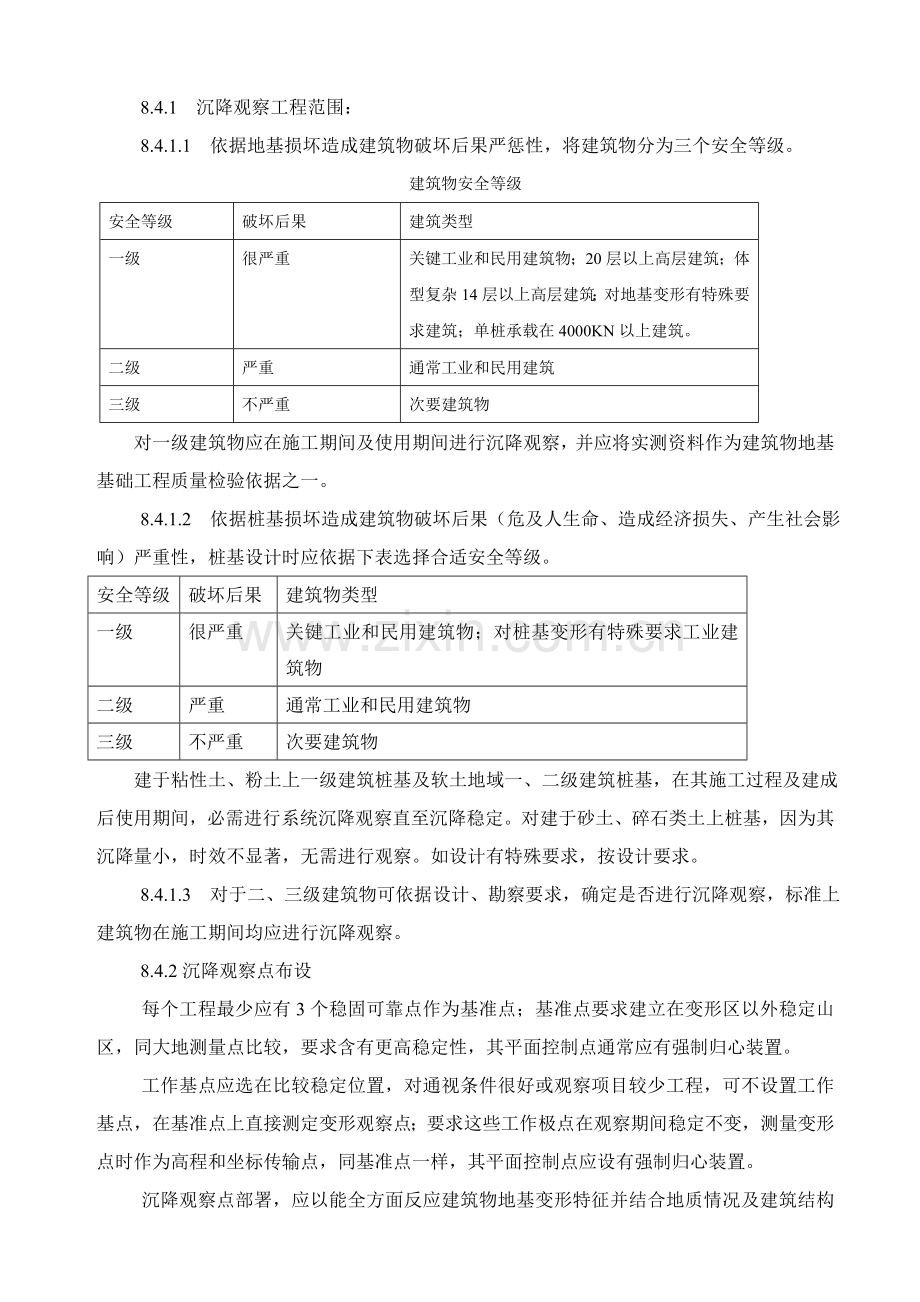

建筑工程施工测量管理制度样本.doc_第2页
第2页 / 共5页
建筑工程施工测量管理制度样本.doc_第3页
第3页 / 共5页
建筑工程施工测量管理制度样本.doc_第4页
第4页 / 共5页
建筑工程施工测量管理制度样本.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、建筑工程施工测量管理制度8.1 关键内容本章要求了建筑施工测量管理方面内容,具体包含:管理机构和程序,新开工程定位放线及水准点引测,沉降观察,测量仪器管理及使用。8.2 测量管理机构8.2.1 企业设测量管理人员,在技术质量部领导下工作,负责企业测量管理工作和施工中测量技术指导工作。8.2.2 区域企业设测量人员,在本单位技术科领导下工作,负责本单位测量管理工作及测量和施工中测量技术指导工作。8.2.3 项目部设专(兼)职测量人员,接收项目主管工程师领导,负责本项目标工程施工测量放线工作。8.3 新开工程定位放线及水准点引测8.3.1 各区域企业测量人员负责本单位新开工程定位放线及水准点引测工

2、作。8.3.2 工程定位放线应有项目主管工程师或工长在现场。工程定位放线后测量人员立即绘制出定位放线统计和定位放线验线统计,由项目主管工程师复核签字,同时通知甲方等相关部门进行验线签字。 8.4 建筑工程沉降观察8.4.1 沉降观察工程范围:8.4.1.1 依据地基损坏造成建筑物破坏后果严惩性,将建筑物分为三个安全等级。建筑物安全等级安全等级破坏后果建筑类型一级很严重关键工业和民用建筑物;20层以上高层建筑;体型复杂14层以上高层建筑;对地基变形有特殊要求建筑;单桩承载在4000KN以上建筑。二级严重通常工业和民用建筑三级不严重次要建筑物对一级建筑物应在施工期间及使用期间进行沉降观察,并应将实

3、测资料作为建筑物地基基础工程质量检验依据之一。8.4.1.2 依据桩基损坏造成建筑物破坏后果(危及人生命、造成经济损失、产生社会影响)严重性,桩基设计时应依据下表选择合适安全等级。安全等级 破坏后果建筑物类型一级很严重关键工业和民用建筑物;对桩基变形有特殊要求工业建筑物二级严重通常工业和民用建筑物三级不严重次要建筑物 建于粘性土、粉土上一级建筑桩基及软土地域一、二级建筑桩基,在其施工过程及建成后使用期间,必需进行系统沉降观察直至沉降稳定。对建于砂土、碎石类土上桩基,因为其沉降量小,时效不显著,无需进行观察。如设计有特殊要求,按设计要求。8.4.1.3 对于二、三级建筑物可依据设计、勘察要求,确

4、定是否进行沉降观察,标准上建筑物在施工期间均应进行沉降观察。8.4.2沉降观察点布设 每个工程最少应有3个稳固可靠点作为基准点;基准点要求建立在变形区以外稳定山区,同大地测量点比较,要求含有更高稳定性,其平面控制点通常应有强制归心装置。工作基点应选在比较稳定位置,对通视条件很好或观察项目较少工程,可不设置工作基点,在基准点上直接测定变形观察点;要求这些工作极点在观察期间稳定不变,测量变形点时作为高程和坐标传输点,同基准点一样,其平面控制点应设有强制归心装置。沉降观察点部署,应以能全方面反应建筑物地基变形特征并结合地质情况及建筑结构特点确定,数量不少于6个。点设置应牢靠,便于观察,还要求形式美观

5、,结构合理,且不破坏变形体外观和使用,点位应避开障碍物,便于观察和长久保留。点位置宜选在下列位置:(1)建筑物四角、大转角处及沿外墙每10-15M处或每隔2-3根柱基上;(2)高低建筑物、新旧建筑物、纵横墙等交接处两侧;(3)建筑物裂缝和沉降缝两侧,基础埋深相差悬殊处、人工地基和天然地基接壤处、不一样结构分界处及填挖方分界处。(4)宽度大于等于15M或小于15M而地质复杂和膨胀土地域建筑物,在承重内隔墙中部设内墙点,在室内地面中心及四面设置地面点。(5)邻近堆置重物处、受振动有显著影响部位及基础下暗沟处。(6)框架结构建筑物每个或部分柱基上或沿纵横轴线设点。(7)片筏基础、箱形基础底板或靠近基

6、础结构部分之四角处及其中部位置。(8)重型设备基础和动力设备基础四角、基础型式或埋深改变处和地质条件改变处两侧。(9)电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物,沿周围在和基础轴线相交对称位置上布点,点数不少于4个。(10)地基土分层沉降观察点,应选择在建筑物、构筑物地基中心周围。观察标志深度,最浅应在基础底面50cm以下;最深应超出理论上压缩层厚度。(11)建筑物沉降观察点布设范围,宜为建筑物基础深度23倍,并应由密到疏布点。8.4.3沉降观察方法建筑物沉降观察,宜采取几何水准或液体静力水准等测量方法。单个构件,可采取测微水准或机械倾斜仪、电子倾斜仪等测量方法。测量精度宜采取二级水准

7、测量,视线长度宜为20-30米,视线高度不宜低于0。3米。水准测量应采取闭正当。每次变形观察时,应符合下列要求:(1)相同图形(观察路线)和观察方法;(2)用同一仪器和设备;(3)固定观察人员;(4)在基础相同环境和条件下。变形测量观察周期,应依据建筑物、构筑物特征、变形速率、观察精度要求和工程地质条件等原因综合考虑。观察过程中,依据变形量改变情况,应合适调整。通常情况下,民用建筑每施工完一层(包含地下部分)应观察一次,工业建筑按不一样荷载阶段分次观察,但施工期间观察不应少于5次。建筑物完工后观察周期,可依据建筑物稳定情况确定。通常情况下,第十二个月不少于3-5次,第二年不少于2次,以后每十二

8、个月1次,直到下沉稳定为止。观察期限通常不少于以下要求:沙土地基2年,膨胀土地基3年,黏土地基5年,软土地基。在观察过程中,如有基础周围地面荷载忽然增减、基础四面大量积水、长时间连续降雨等情况,均应增加观察次数。当建筑物忽然发生大量沉降、不均匀沉降或严重裂缝时,应立即进行逐日或几天一次连续观察。沉降是否进入稳定阶段,应由沉降量和时间关系曲线判定。对关键观察和科研观察工程,若最终三个周期观察中每七天期沉降量小于22倍测量中误差可认为已进入稳定阶段。通常观察工程,若沉降速度小于0.01-0.04mm/d,可认为已进入稳定阶段,具体取值宜依据各地域地基土压缩性确定。8.4.4 测量人员立即绘制沉降曲

9、线,对每一次观察结果必需立即向主管工程师汇报,完工时将观察资料整理好交项目主管工程师列入工程技术资料档案。8.4.5 位移观察详见建筑变形测量规程JGJ/887。8.6 测量仪器管理及使用8.6.1 企业、区域企业必需建立完整测量仪器台帐。测量仪器购置和报废,应由使用单位提交书面申请上报企业技术质量部。8.6.2 配给各单位测量仪器,产权归企业全部,依据工程任务需要,企业有权调配各单位测量仪器。8.6.3 凡拥有测量仪器单位必需由测量员管理和使用,非测量人员和未经测量培训取证人员不得使用测量仪器。8.6.4 凡新成立单位,测量仪器配置按企业程序文件要求由使用单位书面申请,企业技术质量部统一调配或同意购置。8.6.5 联营队伍测量仪器,应由项目部负责管理,必需进行计量检定合格后使用。8.6.6 测量仪器定时检定工作,按企业程序文件要求由各单位计量部门负责。8.6.7 测量人员使用测量仪器前,一定进行严格计量检定,未经检定测量仪器不得使用于工程。8.6.8 对因为渎职造成测量仪器损坏、丢失,按财产价格进行赔偿和处罚。8.6.9 各单位如有不使用测量仪器,应立即上交企业,由测量人员对测量仪器进行验收,办理交接手续。
