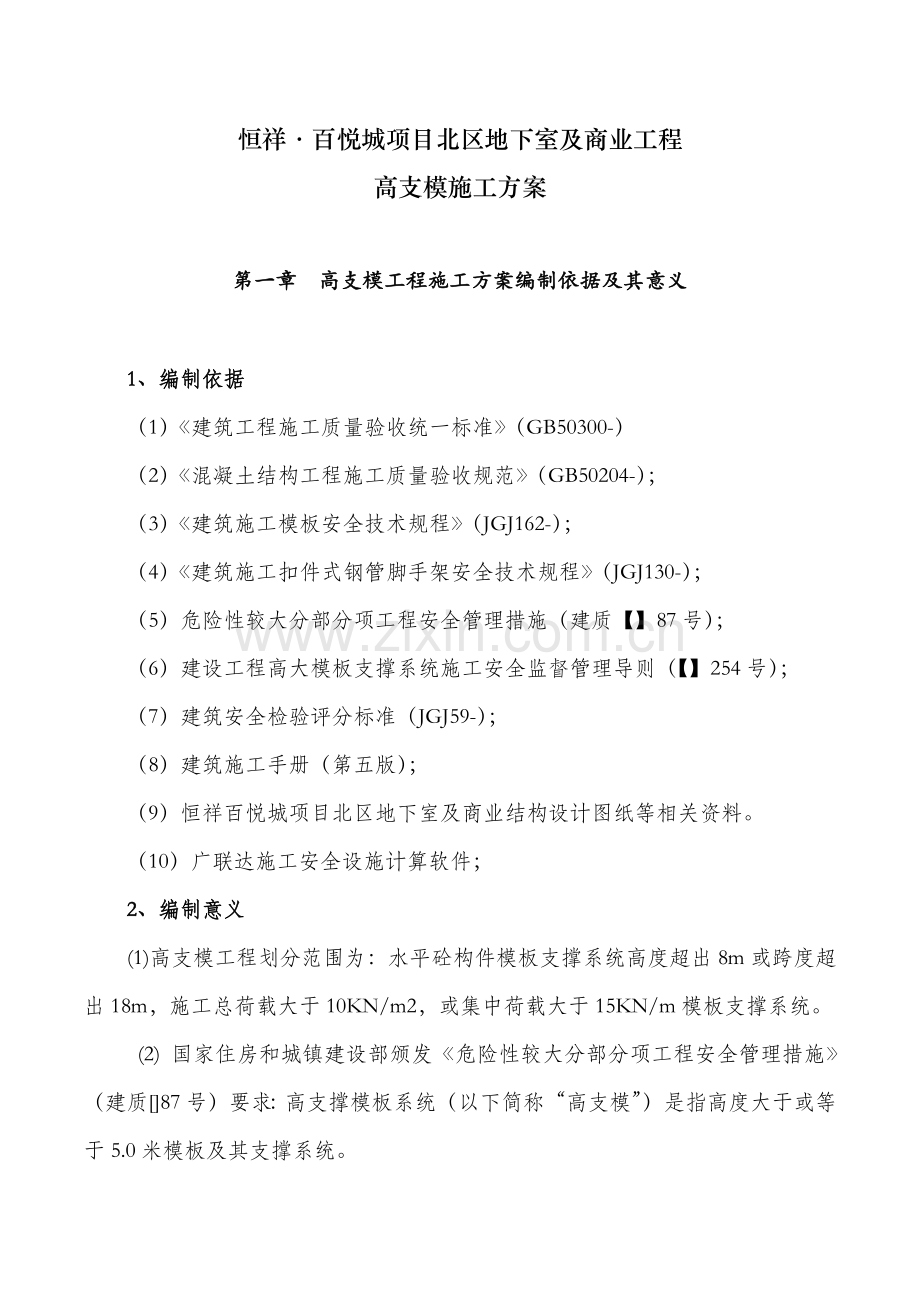

恒祥·百悦城项目北区地下室及商业工程
高支模施工方案

第一章 高支模工程施工方案编制依据及其意义

1、编制依据
（1）《建筑工程施工质量验收统一标准》（GB50300-）
（2）《混凝土结构工程施工质量验收规范》（GB50204-）；
（3）《建筑施工模板安全技术规程》（JGJ162-）；
（4）《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-）；
（5）危险性较大分部分项工程安全管理措施（建质【】87号）；
（6）建设工程高大模板支撑系统施工安全监督管理导则（【】254号）；
（7）建筑安全检验评分标准（JGJ59-）；
（8）建筑施工手册（第五版）；
（9）恒祥百悦城项目北区地下室及商业结构设计图纸等相关资料。
（10）广联达施工安全设施计算软件；
2、编制意义
(1)高支模工程划分范围为：水平砼构件模板支撑系统高度超出8m或跨度超出18m，施工总荷载大于10KN/m2，或集中荷载大于15KN/m模板支撑系统。
(2) 国家住房和城镇建设部颁发《危险性较大分部分项工程安全管理措施》（建质[]87号）要求：高支撑模板系统（以下简称“高支模”）是指高度大于或等于5.0米模板及其支撑系统。
高支模施工承受荷载大、施工高度高，一旦施工或处理不好，极易发生坍塌或坠落事故；故高支模施工前必需对支撑系统进行计算，制订对应方案，并经相关教授评审后方可浇筑砼。故此，在施工过程中为确保高支模工程安全性，杜绝出现安全事故，特制订此高支模工程专题方案，方便指导施工。
高支模搭设前需要对工作进行针对性方案设计和技术交底，过程中应认真按方案实施实施并严格检验。搭设完成后应组织相关人员进行验收，并办理验收手续后方可进入下一道施工工序。

第二章 工程概况
本工程由河南恒祥实业投资、河南省建筑设计研究院设计、河南兴建建设管理监理、河南华盛建设集团施工；在郑州市红专路以南、红旗路以北、经五路以西、经七路以东地块内，钢筋混凝土框架结构；本工程为城市综合体，地下4层为车库，地上4层为商业；建筑物檐高28.400m。

第三章 施工特点、关键及施工方案选择
1、本方案高支模设计施工区域范围
依据施工图设计，本工程高支模区域有三处，分别是IMAX巨幕影厅、游泳池、羽毛球馆。
见下图

图2.1 IMAX巨幕影厅高支模区域平面图
详见建施130

图2.2 IMAX巨幕影厅高支模区域剖面图
详见建施139 8-8剖图

图2.3 游泳池高支模区域平面图
详见建施130

图2.4 游泳池高支模区域剖面图（一）
详见建施139 9-9剖面图

图2.5 游泳池高支模区域剖面图（二）
详见建施139 10-10剖面图

图2.6 羽毛球馆高支模区域平面图
详见建施130

图2.7 羽毛球馆高支模区域剖面图
2、各高支模施工区域梁结构尺寸
施工区域
梁编号
截面尺寸（b*h）mm
梁最大净跨m
梁底支模高度m
备注
IMAX巨幕影厅
WKL16
500*1600
7.6
16.45
（3A）
L18
300*1500
7.6
16.55
（3A）
WKL7
500*1600
3
16.45
（0A）
WKL5
500*1500
3
16.55
（0A）
WKL6
500*1500
3
16.55
（0A）
L2
300*1500
3
16.55
（0A）
L3
300*1500
3
16.55
（0A）
L4
300*1500
3
16.55
（0A）
L5
300*1500
3
16.55
（0A）
L6
300*1500
3
16.55
（0A）
L7
300*1500
3
16.55
（0A）
游泳池
WKL35
300*1000
7.7
6.05
（2A）
L81
300*1200
15.9
7.85
（1A）
WKL66
500*1600
7.7
5.45
（4）
WKL68
500*1600
7.7
5.45
（4）
L157
250*600
8.1
6.4
（4）
L79
300*1200
15.9
7.85
（1A）
L76
300*1200
15.9
7.85
（1A）
WKL32
300*1200
15.7
7.85
（1A）
WKL40
400*1200
15.7
7.85
（1A）
L65
300*1000
8.05
8.05
（2A）
L61
300*1200
8.05
3.05
（2A）
WKL29
300*800
7.7
3.25
（2A）
KL26
300*1000
7.85
8.05
（1）
羽毛球馆
KL9
300*800
7.7
8.25
（1）
WKL35
300*1000
7.7
6.05
（4A）
KL23
300*800
7.7
8.25
（1）
WKL66
300*800
7.7
8.25
（1）
KL25
300*800
7.7
8.25
（1）
WKL68
300*800
7.7
6.25
（1）
KL24
300*800
8.1
8.25
（1）
L15
300*700
8.1
8.35
（1）
L152
250*700
8.1
8.35
（1）
L153
250*700
8.1
8.35
（1）
L154
300*700
8.1
8.35
（1）
L156
300*700
8.1
8.35
（1）
3、各高支模施工区域楼板厚度
施工区域
板编号
楼板厚度mm
板最大跨度m
板底支模高度m
结构顶相对标高
IMAX巨幕影厅
WB1
100
2.55
17.95
28.400m
游泳池
LB3
100
16.3
8.95
24.400m
LB4
120
16.3
8.93
24.400m
LB5
100
16.3
8.95
24.400m
羽毛球馆
LB6
120
8.1
8.93
24.400m
LB12
140
8.1
8.91
24.400m
4、施工特点、关键
⑴楼面梁板结构施工含有以下特点：
①楼面梁荷载较重
IMAX巨幕影厅梁结构尺寸最大为500mm*1600mm，施工集中线荷载为26.192 KN/m；游泳池梁结构尺寸最大为500mm*1600mm，施工集中线荷载为26.192KN/m；羽毛球馆梁结构尺寸最大为300mm*1000mm，施工集中线荷载为10.139KN/m；IMAX巨幕影厅、游泳池梁施工集中线荷载均超出20 KN/m，故楼面荷载较重。
②楼面梁板支撑体系超高
IMAX巨幕影厅梁结构尺寸最大为500mm*1600mm，梁模板支撑架从10.350m至28.400m，搭设高度16.45m；IMAX巨幕影厅板模板支撑高度为17.95m，游泳池、羽毛球馆板模板支撑高度为8.950m；均超出8m，故楼面梁板模板支撑高度超高。
③楼面梁板跨度较大
游泳池上空梁最大净跨15.9m，板最大净跨16.3m；均靠近、超出16m，故楼面梁板跨度较大。
⑵楼面梁板结构施工关键
施工过程中关键在于确保模板支撑体系稳定性及承载力需满足施工要求。
《建设工程高大模板支撑系统施工安全监督管理导则》指出：施工现场混凝土构件模板支撑高度超出8m，搭设跨度大于18m，集中线荷载大于20KN/m模板支撑系统为高大模板支模。
本工程楼面梁板支模架高度超出8m，梁板跨度大于18m，梁集中线荷载大于20KN/m，故属于危险性较大高支模施工。依据国务院《建设工程安全生产管理条例》和建设部《危险性较大工程安全专题施工方案编制及教授论证审查措施》，特编制本专题施工方案并请教授进行论证。
5、施工方案选择
支撑体系采取扣件式钢管满堂架，支撑在现浇混凝土楼板上；板底采取顶托支撑，模板采取覆膜多层板。

第四章 施工布署
考虑到高支模全部较高，荷载较大，所以为确保高支模施工安全，脚手架一次性搭设。
1、高支模施工整体思绪
（1）针对高支模特点，经我们分析，高支模关键承重部分是支撑，而模板支撑设计计算出自于脚手架设计计算，但它和脚手架有一定差异，关键是：一是承受垂直荷载大；二是在施工中砼输送、倾倒、振捣混凝土作业会增加垂直、水平荷载，使它产生较大振摆；三是它无刚性连墙杆牵拉约束摆动，所以，这对模板支撑稳定，尤其是对高支模稳定很不利。
（2）高支模坍塌事故全部是失稳破坏造成，而且全部是先从局部坍塌，使钢筋混凝土牵动模板支撑往坍塌处倾倒，造成大面积坍塌。所以，针对高支模承受荷载和结构特点，增大荷载分项系数，设置水平拉杆，设置剪刀撑、设置斜撑加固，以提升高支模整体稳定强度，依据本工程不一样部位高支模特点，和代表性不一样，我们对较大断面梁进行结构设计及验算。
2、施工管理组织机构

木工班长
钢筋工班长
砼工班长
水电工班长
专业施工
施工班组
技术责任人
材料员
质检员
安全员
施工员
项目副经理
项目经理

高支模工程关键管理和施工技术人员安排
序号
职务
姓名
关键工作安排
1
项目经理
郝红照
负责工程全方面统筹工作，为安全生产第一责任人
2
项目技术责任人
宋俊德
主管技术管理工作，负责现场技术工作，编制施工方案，对现场施工、技术工作总负责
3
施工员
王文斌
负责施工现场进度、质量、安全，和各方沟通、协调
4
质检员
杨子良
具体负责施工生产、质量，负责各工种、工序质量把关
5
安全员
张富强
检验、监督工地日常质量、安全、文明施工，发觉隐患立即督促更正。
6
综合工长
陈赓
负责现场人员、物资调配、施工现场进度、质量、安全
7
木工班长
张延龙
协调人员安排，负责木工班组施工、技术及技术交底、质量、进度、安全、文明施工，为木工班组第一质量、安全责任人。
8
砼工班长
马仅宣
协调人员安排，负责砼工班组施工、技术及技术交底、质量、进度、安全、文明施工，为砼工班组第一质量、安全责任人。

3、劳动力需用计划
序号
工种
数量
1
木工
28
2
钢筋工
32
3
架子工
26
4
水电工
12
5
电焊工
8
6
机械工
6
7
砼工
16

4、施工机械投入计划
序号
机械名称
型号
单位
数量
1
圆盘锯
380V/2.5KW
台
2
2
手提锯
220V/1KW
台
10
3
手提电钻
220V/1KW
台
10
4
水准仪
JS-2
台
1
5
经纬仪
DT-2
台
1
6
电动扳手

把
30
7
墨斗、卷尺等

把
30
5、周转性材料投入计划
此次估计支撑钢管投入约为86t（以预算为准），扣件投入量约为1.8万个（以预算为准），活动底座投入量约为0.5万支（以预算为准）。
6、施工进度计划
此次IMAX巨幕影厅、游泳池、羽毛球馆高支模施工拟计划在30天内全部完成。
7、关键高支模体系选型一览表
构件
规格
模板及支撑体系
梁
（梁高600~800mm）
模板
15mm厚胶合板
龙骨
梁底
50×80mm木枋@250mm，木枋背楞垂直于粱截面，梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距700mm，梁底增加1道承重立杆+U形托支撑
梁侧
50×80mm木枋背竖楞＠300，竖楞上背双钢管做主龙骨，梁中部设1道Φ14对拉螺杆，沿梁跨方向间距600mm，对拉螺栓穿pvc套管。
支撑
体系
支撑采取Φ48×3.0钢管满堂支撑架，梁底立杆顺梁长度方向@500mm，梁宽方向@700mm，立杆步距1500mm，顶部两步水平拉杆间距小于750mm，扫地杆距底板面200mm，每根立杆下端垫板采取mm*200mm*50mm木垫板。顶层纵横杆和立杆连接采取双扣件。支撑架架体和已浇筑完成构件水平、垂直每隔3m设置一道连墙件。
梁
（梁高1000~1200mm）
模板
15mm厚胶合板
龙骨
梁底
50×80mm木枋@250mm，木枋背楞垂直于粱截面，梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距700mm，梁底增加2道承重立杆+U形托支撑
梁侧
50×80mm木枋背竖楞＠300mm，竖楞上背双钢管做主龙骨，梁中部设2道Φ14对拉螺杆，沿梁跨方向间距450mm，对拉螺栓穿pvc套管。
支撑
体系
支撑采取Φ48×3.0钢管满堂支撑架，梁底立杆顺梁长度方向@500mm，梁宽方向@700mm，立杆步距1500mm，顶部两步水平拉杆间距小于750mm，扫地杆距底板面200mm，每根立杆下端垫板采取mm*200mm*50mm木垫板。剪刀撑沿架高连续部署，剪刀撑斜杆和水平面交角必需控制在45-60度之间，剪刀撑斜杆两端和脚手架立杆扣紧外，在其中间应增加2-4个扣结点。顶层纵横杆和立杆连接采取双扣件。支撑架架体和已浇筑完成构件水平方向每隔4m、垂直方向每隔2.5m设置一道连墙件。
梁
（梁高1500~1600mm）
模板
15mm厚胶合板
龙骨
梁底
50×80mm木枋@250mm，木枋背楞垂直于粱截面，梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距700mm，梁底增加3道承重立杆+U形托支撑。
梁侧
50×80mm木枋背竖楞＠300mm，竖楞上背双钢管做主龙骨，梁中部设4道Φ14对拉螺杆，沿梁跨方向间距300mm，对拉螺栓穿pvc套管。
支撑
体系
支撑采取Φ48×3.0钢管满堂支撑架，梁底立杆顺梁长度方向@500mm，梁宽方向@900mm，立杆步距1500mm，顶部两步水平拉杆间距小于750mm，扫地杆距底板面200mm，每根立杆下端垫板采取mm*200mm*50mm木垫板剪刀撑沿架高连续部署，剪刀撑斜杆和水平面交角必需控制在45-60度之间，剪刀撑斜杆两端和脚手架立杆扣紧外，在其中间应增加2-4个扣结点。顶层纵横杆和立杆连接采取双扣件。支撑架架体和已浇筑完成构件水平方向每隔4m、垂直每隔方向2.5m设置一道连墙件。
板
（板厚100~140mm）
模板
15mm厚胶合板
次龙骨
50×80mm木枋@250mm
主龙骨
Φ48×3.0钢管@900mm*900mm
支撑
体系
支撑采取Φ48×3.0钢管满堂支撑架，钢管立杆纵横向间距900×900mm，横杆步距1500mm，顶部两步水平拉杆间距小于750mm，扫地杆距底板面200mm，每根立杆下端垫板采取mm*200mm*50mm木垫板。剪刀撑沿高度连续部署，剪刀撑斜杆和水平面交角必需控制在45-60度之间，剪刀撑斜杆两端和脚手架立杆扣紧外，在其中间应增加2-4个扣结点。竖向剪刀撑顶部、中部及底部加设水平剪刀撑。顶层横向钢管和立杆连接处下采取双扣件。支撑架架体和已浇筑完成构件水平方向每隔4m、垂直方向每隔2.5m设置一道连墙件。
第五章 施工准备
在高支模施工前，应做好各项施工准备工作，具体以下：
1、技术准备
项目部技术、施工人员应熟悉图纸，认真掌握高支模施工图特点、要求和特征，熟悉各部位截面尺寸、标高，认真做好模板放样，进行实地现场调查复核,依据现场条件进行拼装模板。
2、关键机械设备安排
模板工程施工中，关键机具设备选择以下：圆盘锯、手提电钻、手提锯、水准仪等。
3、高支模工程安装材料选择
本工程结构为框架结构，在施工中为克服涨模、接头错位、漏浆、断面不方正等缺点。模板为散支散拆木模板、钢管和支撑体系，全部模板制作安装材料（加固钢管、扣件、对拉螺杆钢筋、高强螺杆、木枋等）必需符合国家规范要求，其关键材料选择以下：
（1）模板：采取光滑坚硬双面酚醛树脂覆合胶合板，规格1830×915×15。
（2）木枋：采取50×80（最小尺寸）无曲双面刨光顺直硬质木枋。
（3）围楞、支撑：Φ48×3.0无缝钢管及多功效脚手架。
（4）对拉螺栓：A3钢，Φ14高强螺杆。
4、材料要求
（1）本工程钢筋砼结构工程施工采取木模。要求木材材质等级不低于Ⅲ级，并符合《砼模板用胶合板》中相关要求，全部模板及其支撑架设计应符合《木结构设计规范》要求。
（2）采取模板厚度面层无破损和断裂现象，本工程采取木模，每层模板使用前均应刷脱模剂，以延长模板使用周期，确保混凝土表面光洁。
（3）采取木枋（搁栅）必需无朽烂和霉变，棱角方正，截面尺寸满足设计要求，无严重翘曲现象。本工程木枋截面尺寸50mm×80mm，作为模板背楞，要求刨面，刨直，确保木枋高度一致，受力均匀。
（4）木枋（搁栅）等含水率必需小于15%，模板、木枋（搁栅）等存放保管时必需间隔通风，上面做到防雨覆盖。
（5）进场模板、木枋（搁栅）必需经过验收，质量符合要求才可使用。
（6）支撑钢管要求按国家标准《直缝电焊钢管》或《低压流体输送用焊接钢管》中要求3号一般钢管，其质量应符合国家标准《碳素结构钢》中Q235-A 级钢要求。
（7）采取钢管不得有严重锈蚀和损伤和孔洞，并严禁使用有弯折痕和翘曲严重钢管；钢管必需有良好防腐处理。
（8）支撑架采取必需是可锻铸铁制作扣件，其材质必需符合国家标准要求。
（9）支撑架采取扣件，在螺栓拧紧扭力矩达65N·m 时，不得发生破坏，受力钢管下要多加一个扣件，即双扣件进行受力，预防滑脱。
（10）使用Φ48×3.0支撑钢管架钢管和扣件进场时必需进行逐根逐一验收，符合要求后才可使用。
（11）对进场钢管和扣件必需进行抽样检测，如达不到要求时，必需对原设计进行复核调整。
（12）立杆接长扣件，不能全部处于同一位置水平连接，同一水平位置立杆连接不得大于50%。
5、专业施工队伍准备
依据确定模板制作安装管理机构，选择高素质专业班组进行模板工程施工。
6、作业条件准备
（1）向作业班组进行具体方案、质量、安全技术交底，并作好职员三级安全进场及操作规程教育，下达工程施工任务，使班组明确相关质量、安全、进度等要求。
（2）清理现场，做好工作面施工准备，检验垂直和水平运输是否通畅，施工机具是否准备妥当。
（3）施工机具就位并进行了试运转，做好维修保养等工作，以确保机械正常运转。
（4）清查材料规格、质量、数量等是否符合要求。

第六章 高支模设计
计算前，经查阅《建筑施工模板安全技术规范JGJ162-》，相关数据摘录以下：
模板及支架自重标准值0.35KN/m2，新浇混凝土自重标准值24KN/m3（采取商品砼），钢筋自重标准值楼板为1.1 KN/m3，梁为1.5KN/m3，施工人员及设备荷载标准值4KN/m2（采取泵送混凝土，布料机浇筑），倾倒混凝土荷载标准值2.0 KN/m2（导管供料），木枋弹性模量为9500N/mm2，木枋抗弯强度设计值fm为13N/mm2，抗剪强度设计值fv为1.3N/mm2。
1、楼板高支模设计
⑴此次北区地下室及商业IMAX巨幕影厅顶板厚度为100mm，层高最高；验算时厚度按120mm计算，采取本区域高支模支撑架设计作为验算依据，满足本区域支撑要求即满足其它区域支撑要求；IMAX巨幕影厅顶板支撑采取从三层楼板搭设钢管满堂支撑架至顶板；IMAX巨幕影厅钢管满堂支撑架搭设进行荷载验算时高度取17.95m。
⑵楼板高支模搭设采取：Ф48×3.0钢管、15mm厚胶合板、50×80mm木枋；支撑采取Φ48×3.0钢管满堂支撑架，钢管立杆纵横向间距900×900mm，水平杆步距1500mm，顶部两步水平拉杆间距小于750mm，扫地杆距底板面200mm，每根立杆下端垫板采取mm*200mm*50mm木垫板；剪刀撑沿高度连续部署，剪刀撑斜杆和水平面交角必需控制在45-60度之间，剪刀撑斜杆两端和脚手架立杆扣紧外，在其中间应增加2-4个扣结点；竖向剪刀撑顶部和底部加设水平剪刀撑；顶层横向钢管和立杆连接处下采取双扣件；支撑架架体和已浇筑完成构件水平方向每隔4m、垂直方向每隔2.5m设置一道连墙件。计算书见附件。
（3）每块板下满堂架部署方法，设置满堂架时，可从梁外侧向外300mm设置一道水平杆，板中位置部署2道水平杆，可确保立杆间距不超出900mm，同时满足梁两侧立杆间距和承关键求。

图6.1 IMAX巨幕影厅高支模搭设平面部署图

图6.2 IMAX巨幕影厅高支模搭设1-1剖面图

图6.3 游泳池高支模搭设平面图

图6.4 游泳池高支模搭设2-2剖面图

图6.5 羽毛球馆高支模搭设平面图

图6.6 羽毛球馆高支模搭设3-3剖面图
2、大截面梁高支模设计
依据施工图梁截面尺寸不一样，分三种情况进行高支模支撑验算。
分别是：
⑴截面尺寸（b*h）250mm*600mm 、250mm*700mm、300mm*700mm、300mm*800mm；
梁高支模计算宽度取300mm，高度取800mm，支模高度取8.35m。
依据梁截面尺寸，采取15厚覆膜多层胶合板拼制，50×80木枋配制成梁侧、梁底模板。木枋背楞垂直于梁底、梁侧，间距小于300mm；梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距700mm；梁侧模木枋背楞外双钢管做主龙骨，梁侧模对拉螺栓沿梁跨方向每600mm部署1道Φ14对拉螺栓，对拉螺栓穿pvc套管；脚手架步距1500mm，顶端两步水平拉杆间距750mm；梁底增加一根承重立杆+U型顶托支撑，沿梁跨度方向间距500mm；梁底、板底和木方接触钢管立杆和纵横立杆连接均采取双扣件。
以下图：

⑵截面尺寸（b*h）300mm*1000mm 、300mm*1200mm、400mm*1200mm；
梁高支模计算宽度取400mm，高度取1200mm，支模高度取8.05m。
依据梁截面尺寸，采取15厚覆膜多层胶合板拼制，50×80木枋配制成梁侧、梁底模板。木枋背楞垂直于梁底、梁侧，间距小于300mm；梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距700mm；梁侧模木枋背楞外双钢管做主龙骨，梁侧模对拉螺栓沿梁跨方向每450mm部署2道Φ14对拉螺栓，对拉螺栓穿pvc套管；脚手架步距1500mm，顶端两步水平拉杆间距750mm；梁底增加两根承重立杆+U型顶托支撑，沿梁跨度方向间距500mm；梁底、板底和木方接触钢管立杆和纵横立杆连接均采取双扣件。
以下图：

⑶截面尺寸（b*h）300mm*1500mm 、500mm*1500mm、500mm*1600mm；
梁高支模计算宽度取500mm，高度取1600mm，支模高度取16.55m。
依据梁截面尺寸，采取15厚覆膜多层胶合板拼制，50×80木枋配制成梁侧、梁底模板。木枋背楞垂直于梁底、梁侧，间距小于300mm；梁底模水平抬模支撑采取Φ48*3.0扣件式钢管，沿梁跨度方向间距500mm，垂直梁方向间距900mm；梁侧模木枋背楞外双钢管做主龙骨，梁侧模对拉螺栓沿梁跨方向每300mm部署4道Φ14对拉螺栓，对拉螺栓穿pvc套管；脚手架步距1500mm，顶端两步水平拉杆间距750mm；梁底增加3根承重立杆+U型顶托支撑，沿梁跨度方向间距500mm；梁底、板底和木方接触钢管立杆和纵横立杆连接均采取双扣件。
以下图：

第七章 高支撑架结构和施工要求
除了要遵守《扣件架规范》相关要求外，还要考虑以下内容：
1、模板支架结构要求：立杆之间必需按步距满设双向水平杆，确保两方向足够设计刚度；
2、立杆步距设计：a.当架体结构荷载在立杆不一样高度轴力改变不大时，能够采取等步距设置；b.当中部有加强层或支架很高，轴力沿高度分布改变较大，可采取下小上大变步距设置，但改变不要过多；
3、高支撑架步距以0.9--1.5m为宜，不宜超出1.5m。
4、整体性结构层设计：a.双水平加强层在支撑架顶部和中部每隔6~8m设置，四面和中部每6~8设竖向斜杆，使其含有较大刚度和变形约束空间结构层；b.在任何情况下，高支撑架顶部和底部（扫地杆设置层）必需设水平加强层。
5、剪刀撑设计：a.沿支架四面外立面应满足立面满设剪刀撑；b.中部可依据需要并依构架框格大小，每隔10--15m设置。
6、顶部支撑点设计： （1）最好在立杆顶部设置支托板，其距离支架顶层横杆高度不宜大于400mm； （2）顶部支撑点在顶层横杆时，应靠近立杆，且不宜大于200mm； （3）支撑横杆和立杆连接扣件应进行抗滑验算，当设计荷载N≤12kN时，可用双扣件；
（4）大于12kN时应用顶托方法(顶托部署在梁底承重立杆上)。
7、支撑架搭设要求：a.严格根据设计尺寸搭设，立杆和水平杆接头均应错开在不一样框格层中设置；b.确保立杆垂直偏差和横杆水平偏差小于《扣件架规范》要求；c.确保每个扣件和钢管质量是满足要求，每个扣件拧紧力矩全部要控制在45-60N.m，钢管不能选择已经长久使用发生变形；
8、地基支座设计要满足承载力要求。
9、因为板面载荷较大施工架设钢管时顶层纵横杆和立杆连接采取双扣件。
10、满堂模板支架剪刀撑支撑设置应符合下列要求：
（1） 满堂模板支架四边和中间每隔四排支架应设置一道纵向剪刀撑；
（2） 剪刀撑结构应下列要求：每道剪刀撑跨越立杆根数宜按表四要求确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆和地面倾角宜在45度～60度之间；
11、施工使用要求：
（1）精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，最好采取由中部向两边扩展浇筑方法或从梁板两端向梁板中间推进浇筑，严禁从梁板一端向梁板另一端推进浇筑，这么轻易引发支模架偏移，引发支模架安全事故；
（2）严格控制实际施工荷载不超出设计荷载，对出现超出最大荷载要有对应控制方法，钢筋等材料不能在支架上方堆放；
（3）浇筑过程中，派人检验支架和支承情况，发觉下沉、松动和变形情况立即处理。
第八章 高支撑架搭设施工及注意事项
1、支撑架体验收：
搭设满堂钢管架→支梁、板底模→安装柱模板、梁侧模→调整、加固、验收模板→砼浇筑→拆模。
2、首先按梁纵向轴线定出梁二侧支撑立杆位置，然后部署板下部立杆，全部梁下立杆间距依据各部位结构设计来搭设。
3、梁底水平钢管搭设在梁跨中部按3‰起拱。
4、支撑立杆接长使用对接扣件，严禁使用十字扣件搭接接长支撑立杆。
5、搭设时按设计要求在支撑立杆底垫好木板基础垫。
6、支撑立杆近地面处均设置扫地杆，且离地距离200mm。同时按结构设计要求和规范要求设置垂直剪刀撑。
7、抬模架完成后，进行抬模架支撑系统检验，要满足稳定、强度、刚度好，上面搁置木楞，最终上面安装梁底模板。模板拼缝要严密，预防混凝土浇筑时漏浆。
8、支撑架每根立杆底部设置底座或垫板；支撑架必需设纵横向扫地杆；支撑架立杆接长必需采取对接扣件连接，并应错开部署；
9、二根相邻立杆接头不应设置在同一步内，同一步内隔一根立杆二个相隔接头在高度方向错开距离大于500mm，各接头中心至主节点距离小于步距1/3。
10、支撑架每根立杆必需垂直，垂直偏差小于15mm。
11、支撑架四边和中间每隔4-5排立杆设置一道纵、横向剪刀撑，由底至顶连续设置，每隔5跨设置一道水平剪刀撑，高度间距3000，形成整体稳固系统。 12、模板安装必需严格按施工方案进行施工，严禁随意变动。
13、模板安装前必需在模板表面满刷脱模剂，清扫安装部位垃圾及杂物。
14、搭设高支模系统时，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动钢管、扣件、对接螺杆来搭设支撑架和受力系统。
15、因为高支模搭设时，高度较高，二人抬运模板，要相互配合，协同工作。传送模板、工具应用运输工具或绳子绑扎牢靠后升降，不得乱扔。
16、高支模支撑及模板安装完成后，须经过项目部质检员验收，质量合格后，由工长填写模板质量检验批验收表，报监理检验验收后，验收合格后，方可进行下道工序施工。
17、另外，在混凝土浇筑时垂直、水平荷载大,需对其侧面、底部支撑进行验算。
18、模板安装及预埋件、预留洞许可偏差见下表：

第九章 模板安装、拆除施工要求
1、模板安装 模板施工前，必需有相关人员作安全技术交底。模板工程作业高度在2m以上（包含2m）时，要有可靠安全操作平台。
2、模板安装次序： 设置柱墙厚度限位→清理柱墙梁部位基层垃圾→排放柱墙模板→搭设钢管架→安装柱墙模板→安装梁模板→铺楼板搁栅和底模→安装楼梯模→清扫模板内垃圾和施工落手清。 模板安装既要有稳定性、安全性，又要方便拆除。
3、模板安装应满足下列要求：
（1）模板接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；
（2）模板和混凝土接触面应清理洁净并涂刷隔离剂，但不得采取影响结构性能或妨碍装饰工程施工隔离剂；
（3）浇筑混凝土前，模板内杂物应清理洁净；对跨度大于4ｍ现浇钢筋混凝土梁、板，其模板应按设计要求起拱；固定在模板上预埋件、预留孔和预留洞均不得遗漏，且应安装牢靠，其偏差应符合下表要求。
4、模板拆除
（1）拆除次序 模板拆除应遵照先支后拆、先非承重部位后承重部位和自上而下标准。在模板拆除时，严禁用大锤和撬棍硬砸硬撬。拆下模板、配件等严禁抛扔，要有些人接应传输，按指定地点堆放，并做到立即清理、维修和涂刷好隔离剂，以备待用。模板拆除必需接到项目部拆模通知后方可拆除，严禁私自拆除模板。
（2）梁侧模拆除 侧模拆除时混凝土强度以能确保其表面及棱角不因拆模而受损坏，预埋件或外露钢筋插铁不因拆模碰扰而松动。
（3）墙、柱模板拆除 ①墙、柱模板拆除 墙体模板拆除次序是：先拆两块模板连接件螺栓。再拆穿墙螺栓，使模板和墙、柱面逐步脱离。脱模困难时，可在底部用撬棍轻微撬动，不得在上口使劲撬动、晃动和用大锤砸模板。②角模拆除。角模两侧全部是混凝土墙面，吸附力较大，加之施工中模板封闭不严，或角模移位，被混凝土握裹，所以拆模比较困难，可先将模板外表面混凝土剔掉然后用撬杆从下部撬动，将角膜脱出，不得因拆模困难而用大锤砸，把模板碰歪或变形，使以后支模、拆模愈加困难，以至损坏大模板。
5、模板拆除注意事项
（1）模板拆除时混凝土强度要求 现浇整体式结构模板拆除期限按设计要求，如设计无要求时，应满足下列要求：
①不承重模板，其混凝土强度在其表面及棱角不致因拆模而受损坏时，方可拆除；
②承重模板应在混凝土强度达成规范要求拆模强度时，方能拆除；混凝土达成拆模强度所需要时间和所用水泥品种、混凝土配合比、养护条件等原因相关，可依据相关试验资料确定。正确控制拆模时间以下：
a、板跨度≤2m时，砼强度需达成50%时能够拆除。
b、板跨度＞2,<8m时，砼强度需达成75%时能够拆除。
c、板跨度＞8m时，砼强度需达成100%时能够拆除。
d、梁跨度≤8m时，砼强度需达成75%时能够拆除。
e、梁跨度＞8m时，砼强度需达成100%时能够拆除。
f、悬挑构件，砼强度需达成100%时能够拆除。
g、有预应力梁板，砼强度达成90%且预应力必需张后方可拆除。
③当混凝土强度达成拆模强度后，应对已拆除侧模结构及其支承结构进行检验，确定混凝土无影响结构性能缺点，而结构又有足够承载能力后，方准拆除承重模板和支架。
④已拆模结构，应在混凝土强度达成设计强度等级后，才许可承受全部计算荷载。当承受施工荷载需大于计算荷载时，必需经过核实，必需时应加设临时支撑。
（2）模板拆除次序和方法：
①模板拆除次序通常是先非承重模板，后承重模板；先侧板，后底板。
②遵照先支后拆，先拆非承重部位，后拆承重部位和自上而下标准。拆模时，严禁用大锤和撬棍硬砸硬撬。
③拆模时，工作人员应站在安全处，以免发生事故，待该段模板全部拆除后，方准将模板、配件、支架等运出码堆。
④拆下模板、配件等，严禁抛扔，要有些人接应传输，按指定地点堆放，并做到立即清理、修理和涂刷好隔离剂，以备使用。
⑤拆除竖直面模板，应自上而下进行；拆除跨度较大梁下支柱时，应先从跨中开始，分别拆向两端。
⑥拆除梁、楼板底模时，应先松动木楔或降低支架，然后逐块或分片拆除。拆除模板用绳吊至地面，不得从高空扔下。
⑦多层楼板支柱拆除，应按下列要求进行：上层楼板正在浇筑混凝土时，下一层楼板模板支柱不得拆除，再下一层楼板墙柱，仅可拆除一部分；跨度为4m或4m以上梁下均应保留支柱，支柱间距不得大于3m。
⑧在拆除模板过程中，如发觉混凝土有影响结构安全质量问题，应暂停拆除。经过处理后，方可继续拆除。
6、模板运输、维修、保管
（1）运输：装卸模板应轻装轻卸，严禁抛掷，并应预防碰撞损坏，严禁移作它用，运输时应采取有效方法，预防模板滑动、倾倒。
（2）维修和保管 模板拆除后，应立即拔除模板上铁钉及清理粘结灰浆，对变形损坏模板，宜裁小使用或立即清理出场，清理后立即涂刷隔离剂，临时不使用应按规格分类堆放，室外堆放时顶部覆盖石棉瓦等防水方法，并有排水方法，模板底垫高离地面100以上，成垛高度不超出1.8m。
7、高支模支撑体系验收 高支模施工是本工程施工关键。
因为楼面高度高，施工荷载大，若钢管扣件支撑体系处理不妥，极易发生事故，故必需对高支撑支撑体系进行验收，达成施工方案要求后，方可进行下道工序施工。
（1）支撑支撑体系水平纵横拉杆严格按本方案设计竖向间距位置，地面第一道水平纵横拉杆距地面为200mm。
（2）立杆下垫木枋垫板。
（3）检验扣件螺栓拧紧程度。
（4）纵横向均设置垂直剪刀撑，其间距为小于6m；同时主梁两侧支撑立杆垂直面上必需设置剪刀撑，全方面设置，不可跳跃，钢管和下面呈45度至60度角，夹角用回扣连接牢靠。
（5）单块梁板模板支撑支撑体系四面围缘，必需设置剪刀撑，预防边缘失稳，造成质量事故。
第十章 高支模支撑系统安全方法
1、高支模防失稳方法
（1）浇筑梁板混凝土前，应组织专门小组检验支撑体系中多种坚固件固体程度。
（2）浇筑梁板混凝土时，应专员看护，发觉紧固件滑动或杆件变形异常时，应立即汇报， 由值班施工员组织人员，采取事前准备好10t千斤顶，把滑移部位顶回原位，和加固变形杆件，预防质量事故和连续下沉造成意外坍塌。
（3）支撑体系落在土体上，土体需打夯密实，下设垫板。预防下沉。
2、为确保工程顺利进行，特制订以下安全方法，具体以下：
(1)认真落实国家、企业安全生产方针和相关安全技术管理要求。
(2)施工现场道路确保通畅无阻，机械设备安全可靠，临边、洞口应有安全标志。
(3)现场应设置专职安全员，负责巡视、检验监督和处理现场安全问题。
(4)施工人员在施工前必需熟悉模板工程设计安装要求，立杆支顶必需设垫块。
(5)工人进场前必需进行全方面身体检验，凡有劳动、安全、卫生监督部门要求不准上岗病患者一律不准上岗作业。
(6)工地设配电箱，每台木工圆盘锯单独安装专用开关及漏电保护开关，所用电源线路均须架空设置，严禁拖地，严禁使用破损或绝缘性能不良
