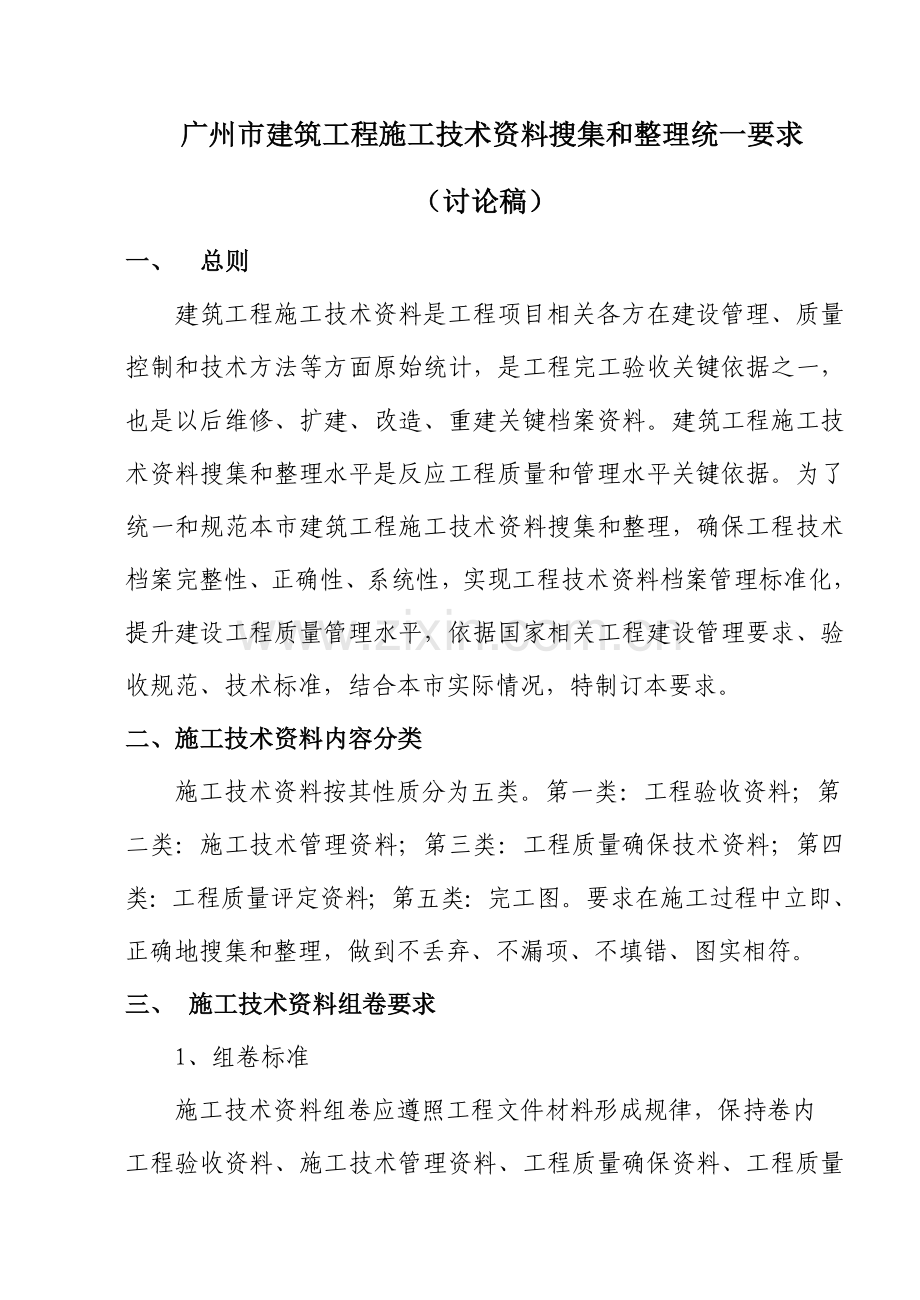

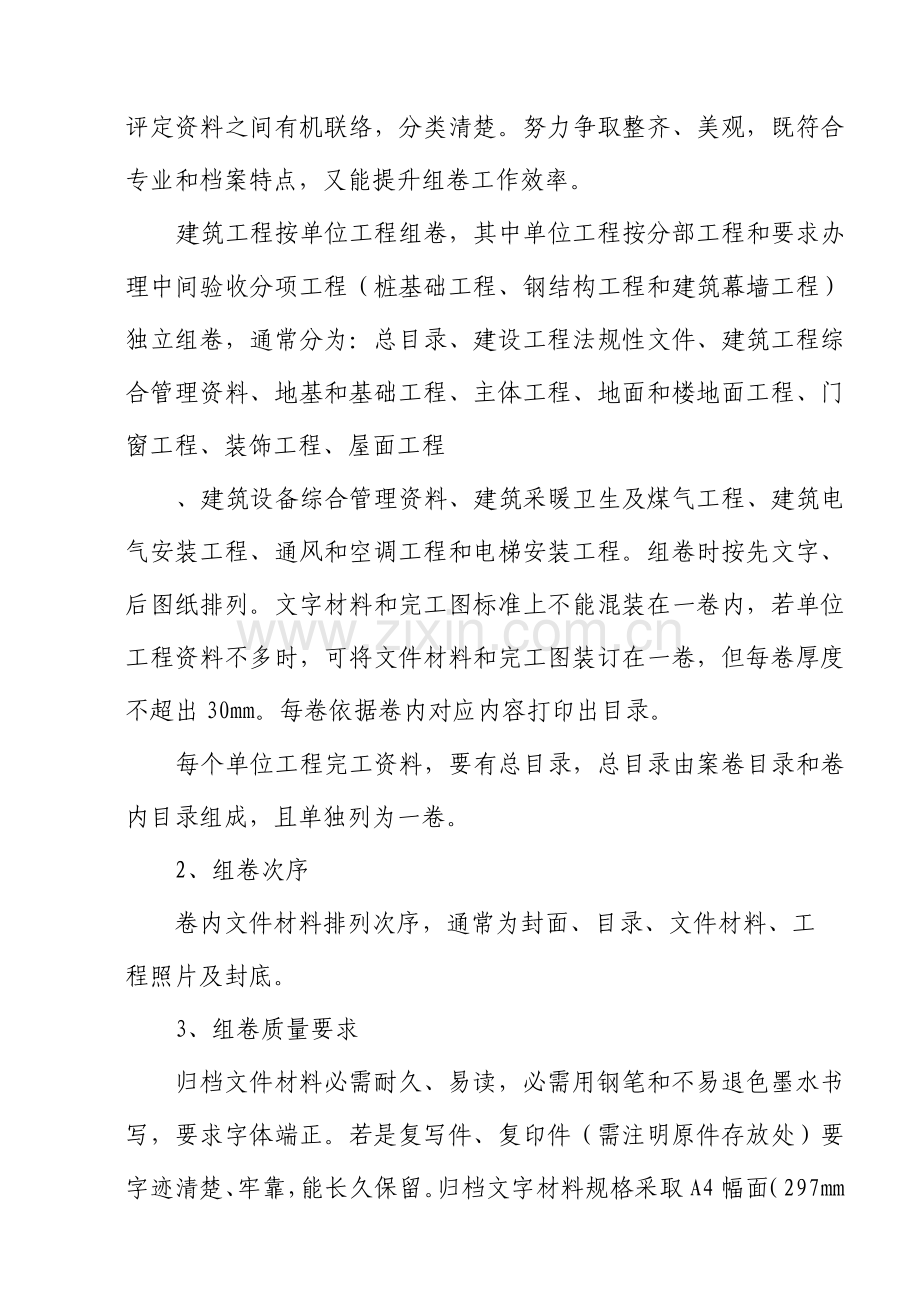

广州市建筑工程施工技术资料搜集和整理统一要求（讨论稿）一、总则建筑工程施工技术资料是工程项目相关各方在建设管理、质量控制和技术方法等方面原始统计，是工程完工验收关键依据之一，也是以后维修、扩建、改造、重建关键档案资料。建筑工程施工技术资料搜集和整理水平是反应工程质量和管理水平关键依据。为了统一和规范本市建筑工程施工技术资料搜集和整理，确保工程技术档案完整性、正确性、系统性，实现工程技术资料档案管理标准化，提升建设工程质量管理水平，依据国家相关工程建设管理要求、验收规范、技术标准，结合本市实际情况，特制订本要求。二、施工技术资料内容分类施工技术资料按其性质分为五类。第一类：工程验收资料；第二类：施工技术管理资料；第三类：工程质量确保技术资料；第四类：工程质量评定资料；第五类：完工图。要求在施工过程中立即、正确地搜集和整理，做到不丢弃、不漏项、不填错、图实相符。三、施工技术资料组卷要求 1、组卷标准施工技术资料组卷应遵照工程文件材料形成规律，保持卷内工程验收资料、施工技术管理资料、工程质量确保资料、工程质量评定资料之间有机联络，分类清楚。努力争取整齐、美观，既符合专业和档案特点，又能提升组卷工作效率。建筑工程按单位工程组卷，其中单位工程按分部工程和要求办理中间验收分项工程（桩基础工程、钢结构工程和建筑幕墙工程）独立组卷，通常分为：总目录、建设工程法规性文件、建筑工程综合管理资料、地基和基础工程、主体工程、地面和楼地面工程、门窗工程、装饰工程、屋面工程、建筑设备综合管理资料、建筑采暖卫生及煤气工程、建筑电气安装工程、通风和空调工程和电梯安装工程。组卷时按先文字、后图纸排列。文字材料和完工图标准上不能混装在一卷内，若单位工程资料不多时，可将文件材料和完工图装订在一卷，但每卷厚度不超出30mm。每卷依据卷内对应内容打印出目录。每个单位工程完工资料，要有总目录，总目录由案卷目录和卷内目录组成，且单独列为一卷。 2、组卷次序卷内文件材料排列次序，通常为封面、目录、文件材料、工程照片及封底。 3、组卷质量要求归档文件材料必需耐久、易读，必需用钢笔和不易退色墨水书写，要求字体端正。若是复写件、复印件（需注明原件存放处）要字迹清楚、牢靠，能长久保留。归档文字材料规格采取A4幅面（297mm×210mm）或16开（270mm×195mm），尺寸不一样要折叠或裱补成统一幅面。四、案卷编目 1、编写案卷页号（1）以独立卷为单位编写页号。对有书写内容页面编写页号，用阿拉伯数字1开始逐张编写（用打号机或钢笔）。封面、目录不编写页号。（2）单面书写文字材料页号编写在右下角，双面书写文字材料页号正面编写在右下角，后面编写在左下角。图纸折叠后不管任何形式，一律编写在右下角。 2、卷内目录填写依据卷内内容，打印目录，目录应排列在卷内第“1”页之前。序号：卷内文件用阿拉伯数字从“1”开始依次标注。文件材料名称：即文件材料或图纸名称，无标题文件应依据内容拟写标题。日期：文件材料形成时间（文字材料为原文件形成日期，汇总表为汇总日期，完工图为编制日期）。页号：填写每份文件材料在本案卷页号或起止页号。备注：填写需要说明问题。 3、案卷封面编制案卷题名：应简明扼要，正确地概括和揭示卷内文件内容和形式特征，案卷题名由建设项目名称、子项工程名称（含代号）、内容、文种或载体形式组成。编制单位：填写卷内材料形成关键责任单位。编制日期：填写卷内文件材料形成起止日期。保管期限、密级、档号、档案馆号、缩微号均由建设单位和档案馆负责填写，施工单位不填写。五、案卷规格、图纸折叠方法及装订 1、案卷规格案卷采取统一装具和规格尺寸，可采取硬壳卷皮或卷盒，其外观尺寸为310mm（高）×220mm（宽）；卷盒内厚度尺寸分别为50、30mm两种，卷夹厚度尺寸通常为25mm；卷内封面、目录、备考表为297mm（高）×210mm（宽）或270mm（高）×195mm（宽）。 2、图纸折叠方法（1）图纸折叠前应按图框裁剪整齐。（2）折叠方法应采取“手风琴风箱式”，图标、完工图章应露在外面，图纸折叠后大小应以4#图基础幅面尺寸（297mm×210mm）为准。图标外露右下角。（3）小于5#图纸文件材料要用4#白纸（297mm×210mm）衬托。 3、案卷装订（1）案卷可采取装订和不装订两种形式。文字材料必需装订成卷，图纸材料可装订成卷，也能够散装在卷盒内存放。（2）文字材料或图纸材料采取硬壳卷夹装订时，应加白软封面和封底。（3）用卷盒时，文字材料用棉线三孔装订，订结打在背后图纸散装在卷盒内时，须将案卷封面、目录用棉线在左上角斜面装订在一起，放在案卷之首。附:1、单位工程施工技术资料目录 2、单位工程施工技术资料系统图广州地域建设工程质量安全监督站二○○年一月十五日单位工程施工技术资料目录序号文件材料名称页号 1 建设工程法规性文件 6 2 建筑工程综合管理资料 8 3 地基和基础工程 9 4 主体工程 15 5 地面和楼面工程 22 6 门窗(建筑幕墙)工程 23 7 装饰工程 26 8 屋面工程 27 9 设备安装工程综合管理资料 28 10 采暖卫生和煤气工程 29 11 电气安装工程 31 12 通风和空调工程 33 13 电梯安装工程 35 广州地域建设工程质量安全监督站制一、建设工程法规性文件目录表序号文件材料名称 1 固定资产投资许可证 2 建设工程计划许可证 3 施工协议、分包协议及监理协议 4 各责任主体企业资质 5 见证人证实 6 施工图设计文件审查意见 7 中标通知书（包含施工单位及监理企业） 8 报建审核书 9 施工许可证 10 建设工程质量监督记录表 11 工程地质勘察汇报 12 勘察、设计文件质量检验汇报 13 市政基础设施相关质量检测和功效性试验资料 14 计划验收认可文件 15 消防验收文件或准许使用文件 16 环境保护验收文件或准许使用文件 17 监督站出具电梯准用证 18 燃气工程验收文件 19 商品住宅还应提交《住宅质量确保书》和《住宅使用说明书》广州地域建设工程质量安全监督站制序号文件材料名称 20 工程完工验收汇报 21 完工验收立案表 22 法规、规章、要求必提供其它文件广州地域建设工程质量安全监督站制二、建筑工程综合管理资料目录表序号文件材料名称 1 开工汇报 2 单位工程施工组织设计 3 单位工程座标定位测量统计 4 工程质量事故汇报 5 工程质量事故（停工）通知 6 工程质量处理汇报 7 复工通知书 8 分部（分项）工程质量评定表 9 质量确保资料自检表 10 单位工程观感质量自评表 11 质量确保资料审查统计（监理企业） 12 单位工程观感质量评定表（监理企业） 13 单位工程质量综合评定表 14 工程完工施工安全管理审查统计（监理企业） 15 工程总结 16 工程质量评定汇报（监理企业） 17 工程完工汇报 18 《广州市建设工程质量保修书》 19 完工图广州地域建设工程质量安全监督站制三、地基和基础工程目录表序号文件材料名称（一）桩基础工程验收资料 1 桩基础分项工程质量确保资料核查表 2 桩基础分项工程验收汇报 3 桩基础分项工程验收记录表施工技术管理资料 1 桩基础工程开工汇报 2 桩基础工程施工方案 3 桩基础工程质量技术交底卡 4 设计图纸会审、变更及洽商统计 5 桩基础工程基线复核 6 新技术、新材料、新工艺试验研究资料和施工方法 7 桩基础工程小结工程质量确保资料—产品质量证实文件 1 水泥出厂合格证、进场物理性能检验汇报及汇总表 2 钢筋出厂合格证、进场力学性能、工艺性能检验汇报及汇总表 3 砂子进场物理性能检验汇报及汇总表 4 碎石或卵石进场物理性能检验汇报及汇总表 5 砼抗压强度试验汇报（商品砼厂家提供）广州地域建设工程质量安全监督站制序号文件材料名称 6 砼试块试验结果汇总表（商品砼厂家提供） 7 砼试块试验结果计算表（商品砼厂家提供） 8 商品砼出厂质量证实书 9 砼预制构件合格证 10 新材料、新产品判定证实质量标准使用说明、工艺要求和检验汇报备注：商品砼厂家提供①、③、④、⑤、⑥、⑦项单独立卷工程质量确保资料—试验汇报 1 砼配合比设计汇报、外加剂出厂质量证实及复检汇报 2 砼配料通知单 3 砼搅拌质量统计 4 砼坍落度检测 5 砼抗压强度试验汇报 6 砼试块试验结果汇总表 7 砼试块试验结果计算表 8 钢筋焊接试验汇报、汇总表及焊条、焊剂、焊药出厂质量证实书备注：商品砼厂家提供②、③项单独立卷工程质量确保资料—检测汇报 1 桩基检测汇报广州地域建设工程质量安全监督站制序号文件材料名称工程质量确保资料—施工统计一、灌注桩 1 灌注桩成孔施工（或验收）统计 2 灌注桩地下连续墙灌注水下砼统计 3 灌注桩施工资料汇总表 4 灌注桩隐蔽验收统计 5 锤击沉管砼灌注桩试桩签证表 6 土方开挖后桩基础复核表及桩位编号图 7 桩基础偏移平面图二、预制桩 1 钢筋砼预制桩施工统计 2 预制桩试桩签证表 3 预制桩隐蔽验收统计 4 土方开挖后桩基础复核表、桩机行进路线及桩位编号图 5 桩基础偏移平面图工程质量评定资料 1 桩基础分项工程质量检验评定表桩基础完工图广州地域建设工程质量安全监督站制序号文件材料名称（二）地基基础工程验收资料 1 地基和基础工程防水验收统计 2 地基和基础分部工程质量确保资料核查表 3 地基和基础分部工程验收汇报 4 地基和基础分部工程验收记录表施工技术管理资料 1 地基基础工程开工汇报 2 地基基础工程施工方案 3 地基基础工程质量技术交底卡 4 设计图纸会审、变更及洽商统计 5 地基基础工程基线复核 6 新技术、新材料、新工艺试验研究资料和施工方法 7 地基和基础工程小结工程质量确保资料—产品质量证实文件 1 水泥出厂合格证、进场物理性能检验汇报及汇总表 2 钢筋出厂合证、进场力学性能、工艺性能检验汇报及汇总表 3 砌体材料出厂质量证实书、进场物理性能检验汇报及汇总表 4 轻板墙体材料出厂合格证、物理力学性能检验汇报及汇总表 5 砂子进场物理性能检验汇报及汇总表广州地域建设工程质量安全监督站制序号文件材料名称 6 碎石或卵石进场物理性能检验汇报及汇总表 7 砼抗压强度试验汇报（商品砼厂家提供） 8 砼试块试验结果汇总表（商品砼厂家提供） 9 砼试块试验结果计算表（商品砼厂家提供） 10 砼抗渗等级汇报（商品砼厂家提供） 11 商品砼出厂质量证实书 12 防水材料合格证及进场检验汇报 13 预应力钢绞线或钢丝产品质量证实书 14 预应力钢筋、锚具出厂质量证实文件 15 锚固组装件零件材料化学成份及机械性能检验汇报 16 砼预制构件合格证 17 新材料、新产品判定证实质量标准使用说明、工艺要求和检验汇报备注：商品砼厂家提供①、⑤、⑥、⑦、⑧、⑨、⑩项单独立卷工程质量确保资料—试验汇报 1 砼配合比设计汇报、外加剂出厂质量证实及进场检验汇报 2 砼配料通知单 3 砼搅拌质量统计 4 砼坍落度检测 5 砼抗压强度试验汇报 6 砼试块试验结果汇总表广州地域建设工程质量安全监督站制序号文件材料名称 7 砼试块试验结果计算表 8 砂浆配合比设计汇报 9 砂浆抗压强度试验汇报 10 砂浆试验结果汇总表 11 砂浆试验结果计算表 12 砼抗渗等级试验汇报 13 钢筋焊接试验汇报、汇总表及焊条、焊剂、焊药出厂质量证实书 14 钢筋机械连接接头拉伸试验汇报、套筒合格证及汇总表 15 预应力锚具—钢丝夹组装件锚固性能试验汇报备注：商品砼厂家提供②、③项单独立卷工程质量确保资料—检测汇报 1 标贯试验 2 压板试验 3 土壤试验结果汇报工程质量确保资料—施工统计 1 隐蔽工程验收统计 2 地基验槽统计工程质量评定资料 1 地基基础分项工程质量检验评定表广州地域建设工程质量安全监督站制四、主体工程目录表序号文件材料名称（一）混凝土工程验收资料 1 主体分部工程质量确保资料核查表 2 主体分部工程验收汇报 3 主体分部工程验收记录表施工技术管理资料 1 主体工程开工汇报 2 主体工程施工方案 3 主体工程质量技术交底卡 4 设计图纸会审、变更及洽商统计 5 主体工程基线复核 6 单位工程垂直度观察统计 7 单位工程沉降观察统计 8 新技术、新材料、新工艺试验研究资料和施工方法 9 主体工程小结工程质量确保资料—产品质量证实文件 1 水泥出厂合格证、进场物理性能检验汇报及汇总表 2 钢筋出厂合证、进场力学性能、工艺性能检验汇报及汇总表 3 砌体材料出厂质量证实书、进场物理性能检验汇报及汇总表广州地域建设工程质量安全监督站制序号文件材料名称 4 轻板墙体材料出厂合格证、物理力学性能检验汇报及汇总表 5 砂子进场物理性能检验汇报及汇总表 6 碎石或卵石进场物理性能检验汇报及汇总表 7 砼抗压强度试验汇报（商品砼厂家提供） 8 砼试块试验结果汇总表（商品砼厂家提供） 9 砼试块试验结果计算表（商品砼厂家提供） 10 砼抗渗等级汇报（商品砼厂家提供） 11 商品砼出厂质量证实书 12 防水材料合格证及进场检验汇报 13 预应力钢绞线或钢丝产品质量证实书 14 预应力钢筋、锚具出厂质量证实文件 15 锚固组装件零件材料化学成份及机械性能检验汇报 16 砼预制构件合格证 17 新材料、新产品判定证实质量标准使用说明、工艺要求和检验汇报备注：商品砼厂家提供①、⑤、⑥、⑦、⑧、⑨、⑩项单独立卷工程质量确保资料—试验汇报 1 砼配合比设计汇报、外加剂出厂质量证实及复检汇报 2 砼配料通知单 3 砼搅拌质量统计 4 砼坍落度检测广州地域建设工程质量安全监督站制序号文件材料名称 5 砼抗压强度试验汇报 6 砼试块试验结果汇总表 7 砼试块试验结果计算表 8 砂浆配合比设计汇报 9 砂浆抗压强度试验汇报 10 砂浆试验结果汇总表 11 砂浆试验结果计算表 12 砼抗渗等级试验汇报 13 钢筋焊接试验汇报、汇总表及焊条、焊剂、焊药出厂质量证实书 14 钢筋机械连接接头拉伸试验汇报、套筒合格证及汇总表 15 预应力锚具—钢丝夹组装件锚固性能试验汇报备注：商品砼厂家提供②、③项单独立卷工程质量确保资料—检测汇报 1 混凝土回弹检测 2 混凝土小抽芯检测 3 混凝土超声波检测工程质量确保资料—施工统计 1 隐蔽工程验收统计工程质量评定资料 1 主体分部工程质量检验评定表广州地域建设工程质量安全监督站制序号文件材料名称（二）钢结构工程验收资料 1 钢结构分项工程质量确保资料核查表 2 钢结构分项工程验收汇报 3 钢结构分项工程验收记录表施工技术管理资料 1 钢结构工程开工汇报 2 钢结构工程施工方案 3 钢结构工程质量技术交底卡 4 设计图纸会审、变更及洽商统计 5 钢结构工程轴线复核 6 钢结构工程垂直度观察统计 7 首次采取钢材和焊接材料出厂前焊接工艺评定汇报 8 焊工编号和标志 9 新技术、新材料、新工艺试验研究资料和施工方法 10 钢结构工程小结工程质量确保资料—产品质量证实文件 1 构件出厂合格证 2 钢材质量证实书或试验汇报 3 安装所采取焊接材料质量证实书广州地域建设工程质量安全监督站制序号文件材料名称 4 高强度螺栓连接副质量证实书 5 安装所采取涂料质量证实书或试验汇报 6 防火涂料质量证实书或试验汇报工程质量确保资料—试验汇报 1 高强度螺栓连接磨擦面抗滑移系数试验汇报 2 高强螺栓紧固扭距试验统计 3 设计要求做强度试验构件试验汇报工程质量确保资料—检测汇报 1 一级、二级安装焊缝探伤汇报工程质量确保资料—施工统计 1 安装隐蔽工程验收统计 2 高强度螺栓安装连接检验统计 3 焊缝外观检验统计和实测统计 4 钢结构在自重和屋面工程完工后几何尺寸误差和挠度测量统计工程质量评定资料 1 钢结构分项工程质量检验评定表钢结构完工图广州地域建设工程质量安全监督站制序号文件材料名称（三）砖混结构工程验收资料 1 主体结构分部工程质量确保资料核查表 2 主体结构分部工程验收汇报 3 主体结构分部工程验收记录表施工技术管理资料 1 砖混结构工程施工方案 2 砖混结构工程质量技术交底卡 3 设计图纸会审、变更及洽商统计 4 砖混结构工程基线复核 5 单位工程垂直度观察统计 6 单位工程沉降观察统计 7 砖混结构工程小结工程质量确保资料—产品质量证实文件 1 水泥出厂合格证、进场物理性能检验汇报及汇总表 2 钢筋出厂合格证、进场力学性能、工艺性能检验汇报及汇总表 3 砌体材料出厂质量证实书、进场物理性能检验汇报及汇总表 4 砂子进场物理性能试验汇报及汇总表 5 碎石或卵石进场物理性能试验汇报及汇总表 6 防水材料合格证、认证证书及进场检验汇报广州地域建设工程质量安全监督站制序号文件材料名称 7 混凝土预制构件合格证工程质量确保资料—试验汇报 1 砂浆配合比设计汇报 2 砂浆抗压强度试验汇报 3 砂浆试验结果汇总表 4 砂浆试验结果计算表工程质量确保资料—施工统计 1 隐蔽工程验收统计工程质量评定资料 1 砖混结构分项工程质量检验评定表广州地域建设工程质量安全监督站制五、地面和楼面工程目录表序号文件材料名称验收资料 1 地面和楼面工程防水验收统计 2 地面和楼面分部工程质量确保资料核查表施工技术管理资料 1 地面和楼面工程质量技术交底卡工程质量确保资料—产品质量证实文件 1 原材料、半成品、成品出厂质量证实书、汇总表、签认统计及进场检验汇报（含监督抽检）工程质量确保资料—试验汇报 1 砂浆抗压强度试验汇报 2 砂浆试验结果汇总表 3 砂浆试验结果计算表工程质量确保资料—施工统计 1 隐蔽工程验收统计 2 排液地面无渗漏、泛水试验工程质量评定资料 1 地面和楼面分项工程质量检验评定表广州地域建设工程质量安全监督站制六、门窗（建筑幕墙）工程目录表序号文件材料名称（一）门窗工程验收资料 1 门窗分部工程质量确保资料核查表施工技术管理资料 1 门窗工程质量技术交底卡工程质量确保资料—产品质量证实文件 1 原材料、半成品、成品出厂质量证实书、汇总表、签认统计及进场检验汇报工程质量确保资料—检测汇报 1 铝合金门窗三性能检测汇报工程质量确保资料—施工统计 1 隐蔽工程验收统计工程质量评定资料 1 门窗分项工程质量检验评定表广州地域建设工程质量安全监督站制序号文件材料名称（一）建筑幕墙工程验收资料 1 建筑幕墙分项工程质量确保资料核查表 3 建筑幕墙分项工程验收汇报 4 建筑幕墙分项工程验收记录表施工技术管理资料 1 建筑幕墙工程开工汇报 2 建筑幕墙工程施工方案 3 幕墙计算书 4 建筑幕墙工程质量技术交底卡 5 设计图纸会审及变更通知、洽商统计 6 新技术、新材料、新工艺试验研究资料和施工方法 7 建筑幕墙工程小结工程质量确保资料—产品质量证实文件 1 铝合金材料出厂质量证实书 2 板材（玻璃）出厂质量证书（镀膜玻璃注明物理耐用年限） 3 建筑密封材料出厂质量证实书 4 结构、耐侯硅酮密封材料出厂质量证实书及使用期限证实、保险年限质量证书 5 保温材料、防火材料出厂质量证实书 6 全部钢材、五金件及其它材料出厂质量证书广州地域建设工程质量安全监督站制序号文件材料名称 7 构件出厂质量证书 8 幕墙质量证书（注明保险年限）工程质量确保资料—试验汇报 1 板材（玻璃）性能检测汇报 2 铝型材化学、力学性能检验汇报 3 构件、耐侯胶物理性能复检汇报 4 结构胶和耐侯胶切开剥离试验汇报 5 膨胀螺栓抗拔力试验汇报 6 进口原材料商检汇报工程质量确保资料—检测汇报 1 幕墙三性能检测汇报 2 结构硅酮密封胶和接触材料相容性能汇报工程质量确保资料—施工统计 1 隐蔽工程验收统计 2 防雷接地电阻测试统计 3 施工安装自检统计工程质量评定资料 1 建筑幕墙分项工程质量检验评定表建筑幕墙完工图广州地域建设工程质量安全监督站制七、装饰工程目录表序号文件材料名称验收资料 1 装饰工程防水验收统计 2 装饰分部工程质量确保资料核查表施工技术管理资料 1 装饰工程质量技术交底卡工程质量确保资料—产品质量证实文件 1 原材料、半成品、成品出厂质量证实书、汇总表、签认统计及进场检验汇报工程质量确保资料—检测汇报 1 外墙饰面砖粘结强度试验及检测工程质量确保资料—施工统计 1 隐蔽工程验收统计工程质量评定资料 1 装饰分项工程质量检验评定表二次装修完工图广州地域建设工程质量安全监督站制八、屋面工程目录表序号文件材料名称验收资料 1 屋面工程防水验收统计 2 屋面分部工程质量确保资料核查表 1 屋面工程质量技术交底卡工程质量确保资料—产品质量证实文件 1 原材料、半成品、成品出厂质量证实书、汇总表、签认统计及进场检验汇报工程质量确保资料—施工统计 1 隐蔽工程验收统计 2 屋面水池蓄水试验 3 屋面蓄水试验工程质量评定资料 1 屋面分项工程质量检验评定表广州地域建设工程质量安全监督站制
