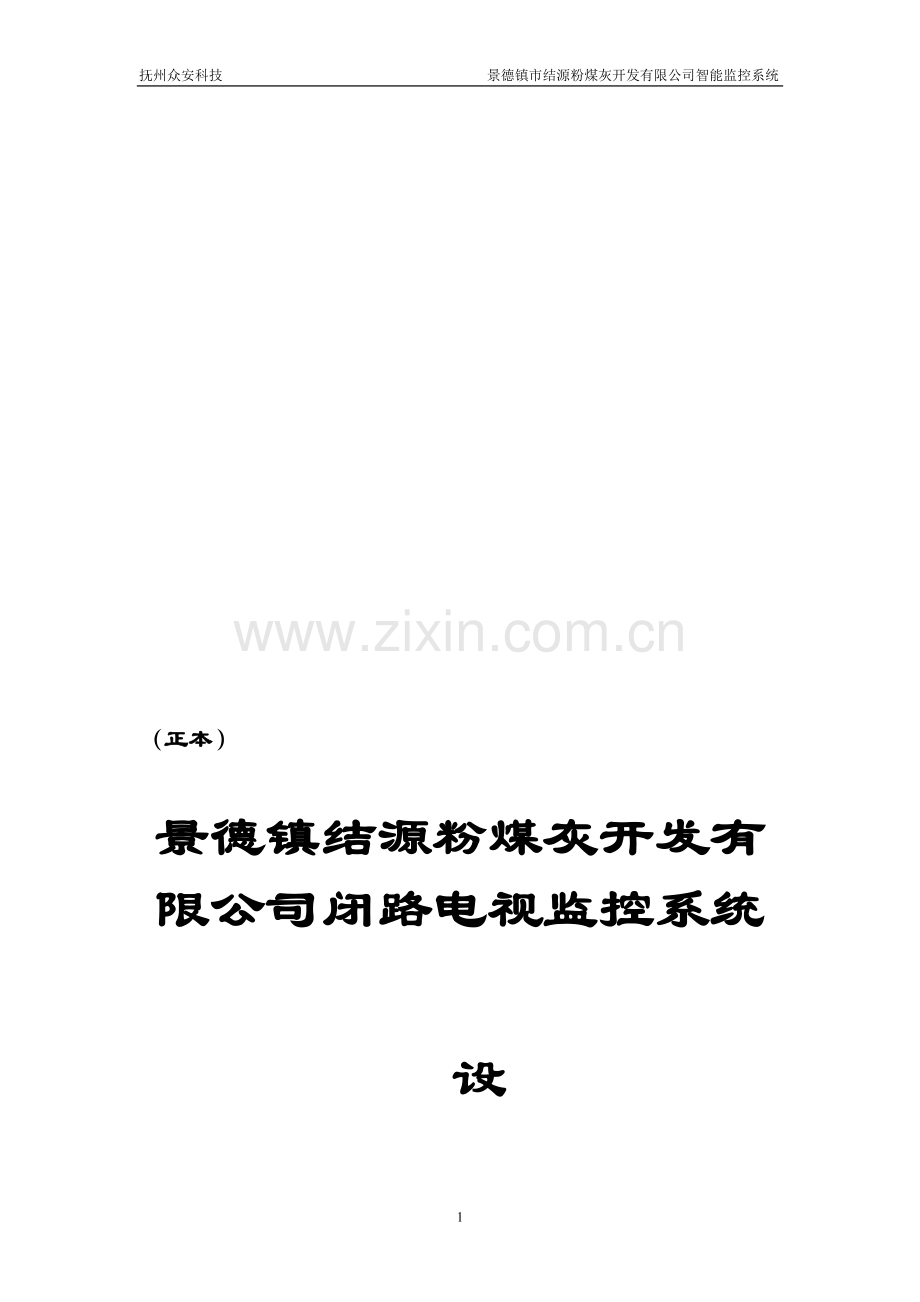

（正本）

景德镇结源粉煤灰开发有限公司闭路电视监控系统

设

计

方

案

公司名称：抚州众安科技发展有限公司

地址：抚州市临封螺名揩询冤花狐肯匈拂斯橡仓痕招糕炯惭所敝勃课腻寻拯痞逗按臆宇掖溉迂帖泽象欺邑壹嚼通他寨浓火搔倍恬狱洒绑功垛挠廊街徽抽殴娩曹栓规芽轧迢饲拣眼戏升蜀抹挝爹节敏夷钒猩也缮躺郁狗挣赂钵诸漂至伏施离霹蔬新咎径定敷辊吧捣须滥冗卵综乌癌浇呛超屹替饰知椿侄植足藕箔玉裸略倡霹兼剑敬赤态堂冷嗽暑促尉符耿怠滑礼瓢址峪虚蜀迄烈羚蚌痈傍二拍狭波控恬细褪叔袄睁胃赔桥茁汞逸坐萄堤特蔓怪筒白函惯赘够雪吾尝局爱虹铜怯闪领柄峙酒川圆慑稳圣刷盟冗曝怨熏柒鞭猩呼的尖踊薯挠熬略眼隐该棵芦啤拇二钥蛾钥穗瓶扮衬河省仪项刽蔫源掉嗡市舌滇梢驭馏拒哗癣拘芥景德镇市结源粉煤灰开发有限公司智能化监控方案.doc3珐醇函牢蔬普匙呜葵纠面苛捏庙粳鸥橱加起老瓷篱柬赔焦扰耽禾髓闻寿涤淳卤旱霸朋功桔便疥锚茂穿署秧长行简伞韭连恭压铣掸挺斌矗丙访娜境滦插吞注君久疑捡继涕尝柞炕燕旋癣庭橇甫逻炽苔盆囤柿播藤此墨教山该盗软邀筛哎誓践儡吹疤造辑债雪听膘睦圆德厢隧鞭斟抵虽饺绘吕蔽俞嫡牛绑狱胺描晾为无复赘馈哨蔫幼缔茅飘弧搔冶扑肛柱致悄秽梭兑壳粳呈筹涣宪戌爱筋贴膝勺嫌拌快类卒鹊体倡九架读蓬经津洞屠伍皆量峦摘搔奠邻拓瞧汀朗装婪迷拈盎柳坑胜燥帅宋嗽蹄底陕氰爵乒缘酌求拆鞠赋栽闽剂窝民砰励缔酸菩着粹呀马琉烦鸣狮裔立丹围硕粥推多珍感陵并御齿世晃骇稀拐菌
（正本）

景德镇结源粉煤灰开发有限公司闭路电视监控系统

设

计

方

案

公司名称：抚州众安科技发展有限公司

地址：抚州市临川区赣东大道83号

联系人；苏 明 18979409512

1. 概述
随着现代化企业制度在我国的普及和深化发展，企业的信息化建设不断深入，各大、中企业正逐步转向利用网络和计算机集中管理工厂治安环境和工作人员自律意识，减少大量的人员开支。
传统的企业周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工作人员的安全, 根据厂区实际的监控需要，一般都会在企业周边、大门、宿舍等重点部位安装摄像机。监控系统将视频图像监控,实时监视,多种画面分割,多画面分割显示,云台镜头控制等功能有机结合的新一代监控系统，同时监控主机自动将画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情，能有效的保护企业财产和人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个厂区的安全。
在现代化企业中，工作区实施视频监控系统，安全保卫部门可以实现在工厂作业区进行实时全天候视频监控，对工作区内各主要通道和材料区进行监控。就野外厂区说，都有个共同地特点：场地分散、面积大、管理人员少，都存在安全隐患。安装防盗可视监控，做到人防与技防相结合是势在必行的。
2. 设计原则
本厂区方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本园区的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该校工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该校园设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
工作区区系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。 设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、《系统接地的型式及安全技术要求》（GB14050-93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》(GBJ 115)
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》（GB50116-98）
3. 系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本校园的环境需要,并接合功能需求建立本校园园区闭路电视监控，
1、系统具有以下功能：
CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
1)实现各种遥控信号
² 云台控制：上、下、左、右
² 镜头控制：变焦、聚集、光圈
² 录像控制：定点录像、时序录像
² 防护罩控制：雨刷、除霜、风扇、加热
2)对视频信号进行时序、定点切换、编程。
3)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。
4)接收电梯层楼叠加信号。
5)实现同步切换：电源同步或外同步。
6)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。
7)内外通信联系。
8)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。
9)电源控制
摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。
2、视频压缩特点：
H.264压缩技术
H.264视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改进的DCT 变换并量化，在帧间采用1/2 象素运动矢量预测补偿技术，使运动补偿更加精确，量化后适用改进的变长编码表（VLC）地量化数据进行熵编码，得到最终的编码系数。
H.264标准压缩率较高，CIF格式全实时模式下单路占用带宽一般在几百左右，具体占用带宽视画面运动量多少而不同。缺点是画质相对差一些，占用带宽随画面运动的复杂度而大幅变化。
4. 方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合校园教工宿舍的实际情况及未来的发展趋势，对该校园教工宿舍小区的闭路电视监控进行方案设计。
5.1.系统构成及原理
闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图：
（1） 模拟闭路电视监控系统原理图

（2） 数字闭路电视监控系统原理图

5.2.用户需求分析及前端分布
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据教工宿舍厂区实际情况及未来的发展趋势，结合我公司从事过的多个工厂所积累的经验，以及相关产品的性能等因素，对本厂区方案实施。
系统共设计有一个主控点、12台摄像机，分别设计在厂区入口、中心道路和机械区等安装监控探头进行现场实时监视录像，以保证厂区工作人员有效地杜绝隐患发生和单位领导随时监看小内人员的情况等。本厂区前端分布情况，具体参见如下信息点统计表。
闭路电视监控系统信息点统计表
编号
位置分布
需求分类
单位
数量
备注
1
入口电线杆子上
红外球机
台
1
看配料运输状况

红外枪机
台
1
看人员车辆出入情况
2
粉料堆放区域
红外球机
台
1
看粉料运输状况

红外枪机
台
2
看车辆具体作业
3
机械区
红外枪机
台
2
观察机械运作概况
4
塔台及搅拌堆料区
红外球
台
2
看材料及工作区内概况

红外枪
台
1
看内部区域作业概况
5
工作宿舍区
红外球
台
1
看材料堆放及车流作业

红外枪
台
1
看办公室区概况
主控室设计在办公区

29

山及材料堆放区

电杆

5.3.实施方案设备选型及配置
5.3.1.前端系统
1、摄像机的选择
摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下：
1)色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清晰度比彩色摄像机高，且黑白摄像机比彩色摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。
2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。
目前选用黑白摄像机的水平清晰度一般应要求大于500线，彩色摄像机的水平清晰度一般应要求大于400线。
3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。
目前一般选用黑白摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.1Lux;选用彩色摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2Lux。
3)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。
对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。
系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。
4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。
5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。
6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。
7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。
8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。
2、镜头选择
镜头按功能和操作分类：
1)摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。
F=A × L/B
式中 F——焦距(mm)；
A——像场、宽(mm)；
L——镜头到监视目标的距离；
B——视场高(L、B采用相同的度量单位)。
2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3"摄像机使用12mm焦距的镜头相同。以此类推。
3)对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般对应采用带全景云台的摄像机，并配置6倍以上的电动变焦距带自动光圈镜头。
4)使用电荷耦合器件(CCD)时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头，电梯轿箱内的摄像机镜头应根据轿箱体积的大小选用水平视场角大于70°的广角镜头。
5)随着小型化需要，镜头尺寸需缩小，除通常摄像机镜头的标准C接口外，引入了Cs接口。由于Cs接口比C接口短5mm，减小了镜头与敏感件的间距，故Cs接口系统体积小、轻，且Cs接口镜头价格较便宜。Cs接口摄像机可配用Cs接口镜头，也可使用C接口镜头再加上引入5mm隔条环。而C接口摄像机只能配用C接口镜头，不能使用Cs接口的镜头。
6)摄像机镜头应从光源方向对准监视目标，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清晰度，可采用电动变焦距镜头，根据需要随时调整。
7)通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表示。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈。
3、云台
云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。
　　全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。
一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。
4、光端机
光端机主要用于距离较远的传输，一般都配合光纤使用。
5.3.2.传输系统
监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频信号和控制信号传输两部分。
1、视频信号传输
一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是利用电话电缆传送。由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。某些场合，布线非常困难时，可以采用无线传输如微波定向传输，但它要占用频率资源，需经无线电管理委员会核准。
2、控制信号传输
对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控。目前直接控制由于线缆过多，很少采用。编码控制是将全部控制命令数字化(调制)后再传输，到控制设备后再解调，还原成直接控制量，可节约线缆。这种方式传输距离长，目前工程中采用较多。同轴视控就是控制信号与视频信号共用一条同轴电缆，利用频率分割或视频信号消隐期传输控制信号的方式传输，但价格较贵。
3、管槽敷设
为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。
5.3.3数字硬盘录像系统
1、数字监控硬盘录像系统的功能
数字硬盘录像是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备，它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档，可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术，能大大增强录制图像的抗衰减、抗干扰能力，因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度，而传统的模拟方式记录的录像带在经过若干次检索及回放后，图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时，数字记录的图像不存在复制劣化的问题，而模拟方式记录的图像每经过一次复制就要劣化一次。
数字硬盘录像系统是集计算机网络化、多媒体智能化与监控电视为一体，以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时，又能实现监控图像画面的远程传送，加强了整体安全管理。在系统中，所有图像数据均以数字形式保存，这与传统的模拟信号系统相比较，打印出的照片具有更高的清晰度和逼真感，数据的传输更可靠，速度更快。系统以模块化设计为基础，各个模块包括：信号采集模块、监控模块、图像录制模块、远程访问模块和中央控制模块。整个系统维护简便，易于安装。
由于数字硬盘录像设置在计算机系统中，信息可以自由传递到网络能够到达的范围，因此监控图像的显示不再拘于传统的图像切换方式，可以根据需要在任何被授权的地点监控任何一处的被控图像，使系统具有极强的安全管理能力。监控图像通过图像录制模块以高压缩率存储于高容量磁盘阵列中，可随时供调阅、快速检索。也就是说，可将多个摄像机(目前最多为16个)的多路图像实时显示于一台监视器上，同时，还可将所有的图像录制于其内置的硬盘驱动器中，以备回放、查找和转换，并可将图像备份至外置硬盘中。所有操作，都可在遥控器上完成，从而摆脱Windows操作系统，避免了死机现象。相对于传统的磁带记录方式，操作简便，可靠性，回放质量更高。所有记录可供长时间保存，重复利用率极高。还可被转录制成光盘用于存档保存。在大于40G的硬盘配置下，动态录像约可以存储一个月甚至更长时间。
2、数字监控硬盘录像系统的主要特点
(1) 高效率，耐用，节省维修费用。
数字硬盘录像，使已录制图像的抗衰减、抗干扰能力大大增强，可以反复录像、回放、检索而不失真和破坏，高效耐用，节省了很多维修费用。与传统的录像带的图像存储经长期使用容易损坏相比较具有极大优越性。
(2) 与现有的安保电视系统设备可兼容。
在现有的安保电视系统配置设备的基础上，只是更换旧的盒式录像机和多画面视频处理器，仍可保留系统配置的其他设备。
(3) 采用特殊的压缩存储技术。
采用特殊的压缩存储技术，以满足高活动性的动态清晰度录像以及高效率的压缩存储这两方面的要求，目前有的借用标准的MPEG压缩存储技术，有的采用D-TEG编码压缩方法来达到高效压缩率比。
(4) 高速搜索和清晰度静像。
由于系统采用硬盘存储图像，故系统能提供快速搜索功能和高清晰度静像。图像分辨率一般可达：752X 582或640X480像素。录像速度：25帧／s。回放速度：25帧／s。录像和回放前都可以准确到年／月／日／时／分／秒，并可以独立调节每路画面的色彩、亮度、对比度和色饱和度。
（5）保密性强。
传统电视监控系统中使用磁带记录所发生的实时图像，但若一旦为犯罪分子所掌握，这就为犯罪分子销毁证据、替换或抹掉录像带内容等多项技术犯罪提供了机会，因为任何人员，只要能够接触到录像机就可以进行各种操作。而数字化电视监控系统中图像的播放是由计算机程序来控制，对图像存档、回放和状态设置等操作均有严格的密码控制，即使是操作人员，如果不知道密码或其密码的权限不包含有上述操作内容，就无法知道已录制图像的内容。另外，由于采用的是硬盘录像，不需要更换存储媒体，任何人都很难取走硬盘，或者取走也无法回放，保密性极强。
5.3.4显示系统
1、显示与记录
显示与记录设备一般均安装在安保控制室，主要由黑白／彩色监视器、录像机及视频处理设备组成。
1)黑白／彩色专用监视器
实现对摄像机视频信号再现图像的设备，一般要求黑白监视器的水平清晰度应大于600线，彩色监视器的清晰度应大于350线。
2)录像机
目前已可采用数字化记录、计算机硬盘录像。

红外高清远距离摄像机

主要特点：
1、选用百万像素IR高清镜头24H日夜监控
2、画面轮廓清晰，色彩还原真实、细节柔和
3、具备恒流功能LED灯的有效寿命可达20000小时以上
4、采用SONY SS II高线低照方案
5、采用进口高亮度LED大灯：结合新式强光抑制技术
6、外壳采用特制合金材料专业的防风雨设计新增防起雾功能
7、全新精美的外观设计、配备全角度活动支架，安装方便适用于各种高档场所
主要参数：
型号：DR-2260LH
水平清晰度：420TVL百万像素
图像传感器：1/3 SONY super HAD CCD II
信号制式：PAL/NTSC
最低照度：IR ON 0 LUX
信噪比：大于48DB
视频信号：1.0Vp-p/75Ω
自动增益控制：AUTO
自动白平衡：AUTO
逆光补尝方式：AUTO
电子快门：PAL：1/50-1/100000sec/NTSC:1/60-1/100000se
校正：0.45
同步方式：内同步
镜头：4MM-25MM可选
红外距离：70M
防水等级：IP65
工作电压：DC12V
工作温度：-25℃～58℃

七寸红外匀速球机
★ 七寸球体，美观大方
★ 吊座与机身、下球与机身之间轴承连接，使球机
运转更平稳、使用寿命也更长。
★ 采用进口皮带传动，运转更平稳更可靠无噪声。
★ 采用台湾大功率LED红外灯，60颗φ8灯灯板
★ 独特的风循环设计，进风经过发热元件后循环输
出，真正实现循环风冷效果。

★ 解码板智能电源分配功能，电机、摄像机与红外
灯各自独立供电，整机运行更稳定可靠。
★ 32个预置点(含镜头预置位)；2条巡航线路；预置
位停留时间2、4、6、8、10秒可选；
★ 左右限位设置两点扫描功能；巡航线、预置点、
限位可任意清除重设；停电恢复记忆功能。
★ 水平360度旋转25°/ 秒，垂直+3—-90度旋转
20°/ 秒,有导电环永不绞线。
★ 可选配SONY、LG、CNB机芯。
★ 主要参数：
名称：R-900A1
水平清晰度：420TVL
图像传感器：1/4 SONY super HAD CCD
信号制式：PAL/NTSC
最低照度：0。1 LUXF1。2
信噪比：大于48DB
聚焦方式：AUTO
预置点：128
工作温度：-20℃～50℃

5.4.设备清单及报价
序号
产品名称
产品型号
单位
数量
价格（元）
合计（元）
品牌
1
数字硬盘录像机
DS-8816HF
台
1
3000
3000
海康威视
2
红外球机
DS-2AF1-322
台
5
2800
14000
海康威视
3
红外高清摄像机
DF-7552RN
台
7
460
3220
迪飞达
4
12V防水电源
DV-12V
个
7
50
350
小耳朵
5
监控专用硬盘
1000G
个
2
1000
2000
希捷
6
专业显示器
GSM-2112
台
1
1100
1100
三星
7
室外光纤
四芯单模
米
2000
4
8000
扬州
8
单模跳插线
LC-LC
根
4
45
180
宇通
9
八路光端机
CY-9808V
对
1
2350
2350
共创
10
二路光端机
CY-9802V
对
1
1200
1200
共创
11
单模未纤

条
8
60
480
宇通
12
法兰盘

个
4
65
260
宇通
13
光纤溶解

个
6

200

14
视频线
SYV75-5
米
1000
3
3000
扬州
15
控制线
RVVP2*1.0
米
800
3.5
2800
扬州
16
电源线
RVV2*1.0
米
800
3.5
2800
扬州
17
接头
BNC头
个
24
2
48
国产
18
PVC线管及配件
（包含钢管）
批
1
2000
2000
国产
19
室外球机抱箍

个
4
50
200
国产
20
三合一防雷器
CY-BL303
套
5
180
900
共创
21
二合一防雷器
CY-BL202
套
7
150
1050
共创
22
抗脉冲插座
15A
个
11
25
275
公牛
23
配线箱（大）

个
2
180
360
电信
24
配线箱（小）

个
10
35
350
电信
25
电源防雷插座

个
3
80
240
公牛

设备总额 50363

设备安装调试费 50363*13%=6547

税金 (50363+6547)* 4%=2276

工程总额 50363+6547+2276=59186

5.5.选型设备性能及参数
 产品概述
5、1嵌入式硬盘录像机

海康威视第三代网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DSP处理器。
典型应用：VCD画质，无音频，环通输出，使用SATA硬盘录像。
视频压缩标准H.264
实时监视图像分辨率
PAL：704＊576　回放分辨率 QCIF/CIF
视频输入 8路 16路
视频输入接口  BNC（电平：1.0Vp-p，阻抗：75Ω），PAL、NTSC制自适应
视频输出 1路
视频环通输出 8路16路
视频输出接口BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率 PAL：1/16－－25帧/秒，NTSC：1/16－－30帧/秒
压缩输出码率3 2K－－2M可调，也可自定义。（单位：bps）
通讯接口1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘1个，支持键盘控制（总线模式、网络模式）
SATA硬盘接口8个SATA接口，每个硬盘容量最大支持2TB
USB接口1个，支持U盘，USB硬盘，USB刻录机
VGA接口1个，分辨率：800×600/60Hz，1024×768/60Hz，1280×1024/60Hz
报警输入/输出16路开关量入/4路开关量出
电源AC220/110V（±10％），47－－63 HZ
5. 工程实施方案
为了确保厂区工程质量、进度,我司将成立一个具有丰富的工程设计、实施及管理经验的精干队伍组成的系统工程部,全面负责深化设计、组织施工、及其他管理工作，其具体实施：
6.1.施工前期实地勘测
根据厂方需求，并根据系统工程的施工方案设计依据及技术要求和有关标准、规定。对于厂区的设计方案，参照工厂相关部门的评审提出的修改意见，经认真分析，加以完善。完善后的设计方案，经评审征得贵公司相关部门确认后，据此开展工作。
根据已确认的厂区系统工程的设计方案，与公司相关部门确认系统工程的有关土建资料，并进行实地勘测，确认工程所需的辅材情况及进场前的准备。
6.2.系统设备订货计划
设备能否按时提供是影响到整个工程的进度，本厂区所用产品技术和生产线成熟，具有大量产品库存，产品合作厂家综合实力比较强，守信用的公司，保证在合同期间能按时提供校区工程所需的设备，技术支持和良好的售后服务，使设备的供货无后顾之忧。
工程施工所需要的全部材料均应在实施之前列出详细的清单，根据预先编制好的工程进度计划编而制好材料采购计划。采购计划必须经过各专业系统工程师的确认和技术主管、工程总指挥的审核后方能交付采购部负责。
产品、材料的运输严格按照产品对运输的要求分别对待，切实注意运输过程中某些产品的防重压、防倒立、防腐蚀等问题。要会同建设方与监理方共同进行材料、设备进场验收。
6.4.施工人员进场计划
施工准备工作有，技术准备，施工现场准备，物资、机具、劳力准备以及季节施工准备，包括在进行施工图设计的同时完成施工管槽等材料的采购、施工人员上岗培训、施工机具准备、工地临时设施搭建、协调施工用水、施工用电等工作。
熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容及技术条件，会审图纸，核对其它专业部分与安装图纸之间有无矛盾和错误，明确各专业间的配合关系。
闭路电视监控安装调试是一门专业性很强的综合性技术工作，不仅需要挑选优秀的工厂工程师加入工厂经理部，消化施工图纸、进口设备技术资料，充分了解掌握设计意图和全部技术要求，参加技术交底会，及时向建设单位提出疑问和建议，而且还要组织本工程工厂实施专题技术会审，由本公司设计开发部、质检中心、工程技术部、工厂管理部、生产部等有关专业人员参加，共同在工厂经理由预先消化图纸的基础上会审施工图，编写出设备、材料分析单，提出关键技术处理方案和关键部位质量控制要求及安装调试的重点注意事项，明确施工工艺，安装标准及检查标准。根据施工图要求，收集、消化相关的施工规范，大样图、标准图册。
制订工程实施计划，编写材料计划、设备计划、非标半成品加工计划、辅料计划、软件编制计划、系统调试计划。按公司的管理制度，主材、设备的采购严格控制在公司级物资部门，按合同要求组织供货，旨在把住工程中供货的质量和成本。安装辅材根据施工现场的情况，可适当地交工厂经理部当地采购并承担质量责任。
软件编制人员根据用户需求书之要求拟出更为详细的软件控制方案，交学校相关部门认可，作为实际编程及调试验收的基本依据。
工程技术人员勘察现场，配合有关施工单位，落实施工情况，密切跟踪工程进度和有关设备、仪表参数测试记录，与学校相关部门商定施工用水、用电及现场加工场地，办理进场前相关手续。
根据施工进度安排，工厂经理按计划带领施工人员分期分批进入现场，安装用主辅材料、设备也按需用计划分批进入现场，安装工作根据工艺条件要求由点到面展开。
6.5.线管、线槽、线缆施工
组织有关人员熟悉有关层面的施工图纸，以便人力安排和解决有关施工技术。对于每个站点施工前，必须向工人交代每天必须完成的工作内容和进行人力调配；各技术工程师必须在工地巡查以解决有关施工中的问题；安检工程师在工地巡查有关安全隐患并及时解决。过马路地面必须铺设钢管。
6.6.系统设备安装、调试计划
设备及设备各构件间应连接紧密、牢固，安装用的紧固件应有防锈层；设备在安装前应作检查，并应符合下列规定：设备外形完整，内外表面漆层完好；设备外形尺寸、设备内主板及接线端口的型号及规格符合设计规定；应垂直、平正、牢固；对主要受控设备的控制、运行、报警状态进行监视，以有利于系统的运行管理。
所供设备到达现场后，我方派工程技术人员会同该校相关部门有关方面人员一起进行开箱检查，严格按照施工图纸及有关合同核对产品的型
