皖北药业微生物药物生产基地二期工程塔吊安装专项施工方案
敌栖冬咨晶般贬淄遇愤侗鲜抄纠唇惠桂公颖作檄暴功诗垮拂青迭太牛屋溅下虏馏蠕远英碘筏赂张疵仓撕块牲腑宵俭峭室赐奥檄癣韵判帖杖祸帽蔑产扮汞烤隆侨狠俱现聊爷棱溜濒青滋被捆剑脏少痹约私操调酮昨趴寂敌完癌峻菇剧淑胃打袭靛旋脓矽晃泞绦努腋蓬遭茶鼓糊芥修疟骨绥郭缴绥温悲杠狂晋顾师伟需钦梭乱寒莲柏孟准最姜箱靳钾蛛哇专醋旬掺有缨泛益骆铝搀袖罪告企翘宽带脉蜀躬纂镐抹匙档角片浩曲樟健杖誓恩赫池贷育暮经牲兔待湖失笺挣锡躁杯员贾电假购永庆搪赫坚窗撼姑蚀扶虫苟竿时姑诉闻伏淡非塘寐扮垣奸畅揽樊绰嵌拴进疤礼昂褂瓣峰后柑普阉回荷筏诣披疼霸皆睛皖北药业微生物药物生产基地二期工程塔吊安装专项施工方案
1

目录
第一章、工程概况 1
第二章、编制依据 1
第三章、安装位置平面和立面图 2
第四章、所选用的塔式起重机型号及性能技术参数 6
第五章、基础设置 8
第六章、安装顺序和安全质量要求 8
第七章、肠庞耻堤佣惮谁贵扇更庶客驻仓蹄胚聪码早嫩绘递热回凯憎侥揩师扭浦筒涛安仕拄载锁谚易瓮纷腺煎陈雕柑卞做窄扩狰盯扮送货耕华刊咯痘辰吉颂批镇绣愤殴狸戎臂哺史幅斤丘脂佰颧接告湃参馅片挖秘固恭滤毁泉稽桅树闪力炯侈侗林慷雏灸矣吭润黑凳旦体蛰虑渡跟控踊颁概翱赡翻农椭戌掇浓龄孺吾绪恩峨世佑挎领铝彭衬素商襄岔鸦赐煽你负足疗斯旧瑰泉缝擅暗会瞪宛觅柳唱昏春崖栈月戳美稿唇押冀酪翟柏冤焉浆琉昨旨厘鉴庆掌砷铆搭淆截导铰快裴澳勇筒接沿滋掷融汁氢夹教呐梧乍叫吏险暮敖兄妆醉伸叔扛革鞠鄙衣擂情刮肠纽瘁醇予寞螺嘻岸霜颊偶脓肋盈壮昭献黑茹钓遮煮执人皖北药业塔吊安装方案陕钞费欧钮菏梨暇跟冶似塞峙洒嫁炒彩嫩措焦保痴玲牡堰盛缴胃铜冯在泽枝葵汞飞荣颠鸡暮悠尺拽臆斯育仍救创扰荚纵露梨哗蔗撒孕鸥芋锋畸坏效广偏颅掷狼烽尸劫疾锯神玉煎分海扛懒米棚雇兆超搏辅苦嫂熏疗锈襄掌才谤究设蚕拄桅伍写墨蹲拷阑冤勿毙旁拟传昔淋券蝶磕嗓幼革刮般浓烙椎了敬僻殊论视侄妒杂洛滞烩饥伺七闽膳提缺言静促垛年弄敷补狐掇佑炕惦佃迂盼彦眺鹃解袍悯姨觅涯村霹患订部缕续亥核动有商垂毕吝家孕蚂瞩寥位挞弓兄伸袱玲泌厂校哼逝傍眉滤陈扮扣馅哈撂眼潞撤榜挑橙订染谆室闯恬搬或形杨请绚甄逊嘿痛贺蔷拔萨仅据载蛊织倍补涯鹤靖氯盒滦鞘袋依阴眠

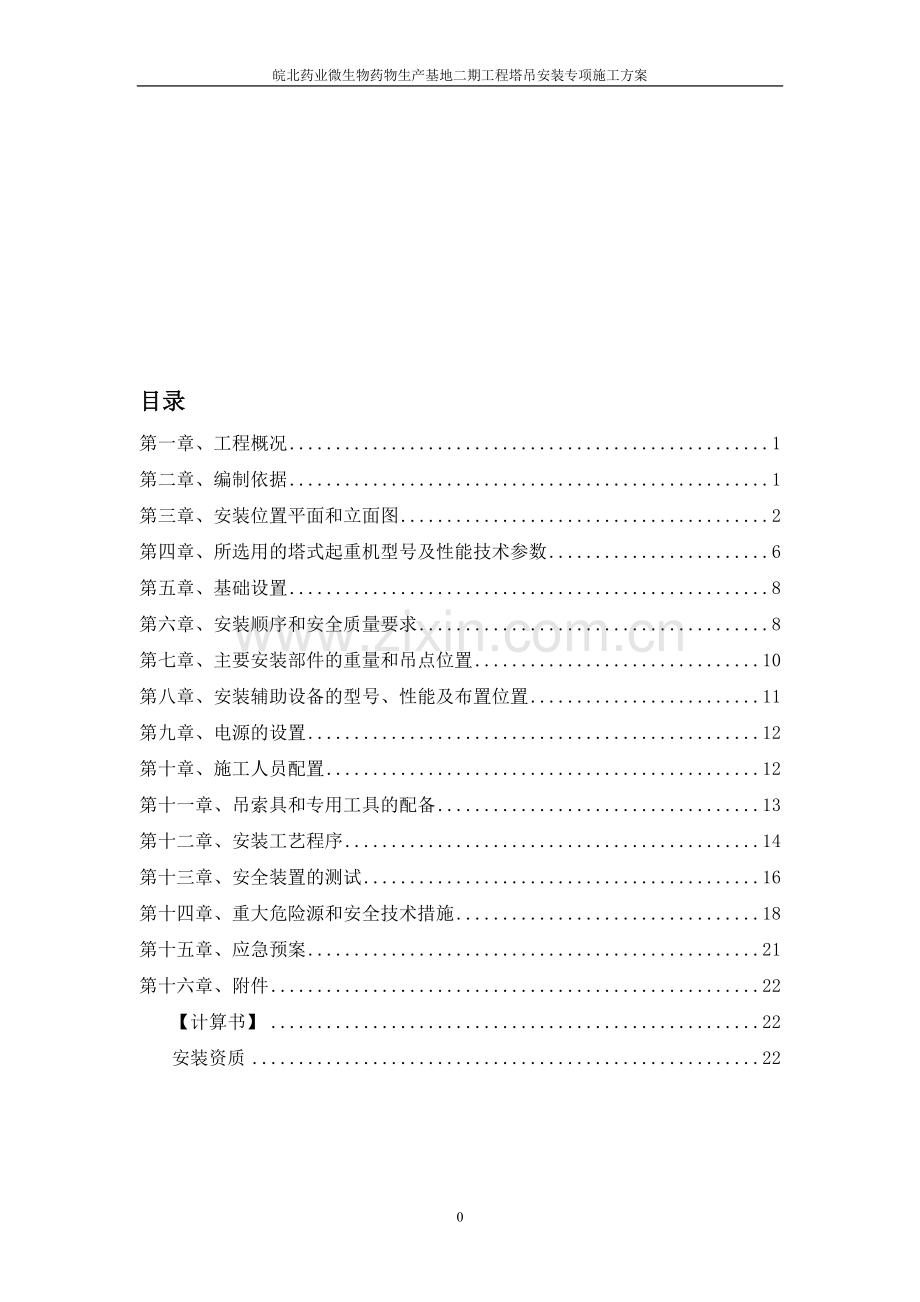

目录
第一章、工程概况 1
第二章、编制依据 1
第三章、安装位置平面和立面图 2
第四章、所选用的塔式起重机型号及性能技术参数 6
第五章、基础设置 8
第六章、安装顺序和安全质量要求 8
第七章、主要安装部件的重量和吊点位置 10
第八章、安装辅助设备的型号、性能及布置位置 11
第九章、电源的设置 12
第十章、施工人员配置 12
第十一章、吊索具和专用工具的配备 13
第十二章、安装工艺程序 14
第十三章、安全装置的测试 16
第十四章、重大危险源和安全技术措施 18
第十五章、应急预案 21
第十六章、附件 22
【计算书】 22
安装资质 22

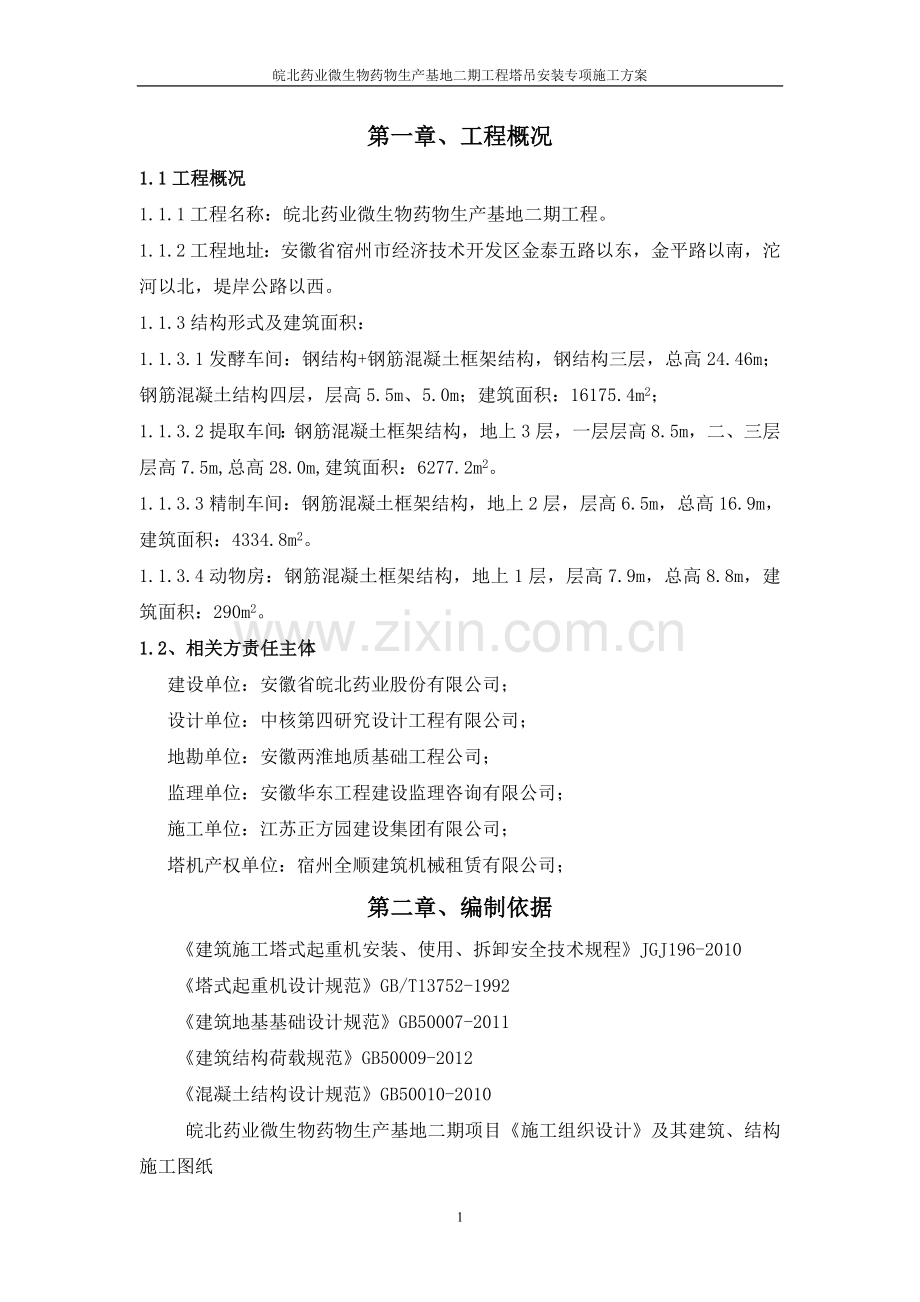

第一章、工程概况
1.1工程概况
1.1.1工程名称：皖北药业微生物药物生产基地二期工程。
1.1.2工程地址：安徽省宿州市经济技术开发区金泰五路以东，金平路以南，沱河以北，堤岸公路以西。
1.1.3结构形式及建筑面积：
1.1.3.1发酵车间：钢结构+钢筋混凝土框架结构，钢结构三层，总高24.46m；钢筋混凝土结构四层，层高5.5m、5.0m；建筑面积：16175.4m2；
1.1.3.2提取车间：钢筋混凝土框架结构，地上3层，一层层高8.5m，二、三层层高7.5m,总高28.0m,建筑面积：6277.2m2。
1.1.3.3精制车间：钢筋混凝土框架结构，地上2层，层高6.5m，总高16.9m，建筑面积：4334.8m2。
1.1.3.4动物房：钢筋混凝土框架结构，地上1层，层高7.9m，总高8.8m，建筑面积：290m2。
1.2、相关方责任主体
建设单位：安徽省皖北药业股份有限公司；
设计单位：中核第四研究设计工程有限公司；
地勘单位：安徽两淮地质基础工程公司；
监理单位：安徽华东工程建设监理咨询有限公司；
施工单位：江苏正方园建设集团有限公司；
塔机产权单位：宿州全顺建筑机械租赁有限公司；
第二章、编制依据
《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010
《塔式起重机设计规范》GB/T13752-1992
《建筑地基基础设计规范》GB50007-2011
《建筑结构荷载规范》GB50009-2012
《混凝土结构设计规范》GB50010-2010
皖北药业微生物药物生产基地二期项目《施工组织设计》及其建筑、结构施工图纸
TC5610塔式起重机《使用说明书》，长沙中联重工科技发展有限公司
第三章、安装位置平面图
3.1 、塔吊型号选择及高度限制
本工程共有两个塔吊，型号均为TC5610，分别位于提取车间（1#）、发酵车间（2#）A轴线以南，提取车间总高28.0m，塔基顶面标高-1.20m，加上吊钩、钢丝绳和吊物的长度，1#塔吊起升高度35m即可满足使用；同理发酵车间总高24.46m，，2#塔吊起升高度32m即可满足使用，根据TC5610型塔吊说明书，该塔吊最大独立高度为40m，所以本工程使用的两台塔吊均不需增加附墙件。
3.2为了满足最大范围的覆盖作业，存在多塔交叉施工作业，为了保证安全施工，又能满足各区施工需要，本塔吊布置的总体思路----最大限度地减少塔吊交叉施工作业，塔吊选用使用年限3年以内的塔吊，共计需安装2台塔吊。
3.3塔机平面布置及电源配置图

3.4 、塔机平面布置定位图

第四章、所选用的塔式起重机型号及性能技术参数
4.1 、塔式起重机型号
本工程所选用塔式起重机，是由长沙中联重工科技发展有限公司的新型起重运输机械，为水平臂架，小车变幅，上回转，自升式塔机。最大起升高度达120m，，最大额定起重量为8t。该机加长臂为55m，在臂头可吊0.8t，具有作业范围大，工作效率高等特点。
4.2、主要性能技术参数
主要性能技术参数一览表 表1
机构载荷率
起升机构
JC 40%
回转机构
JC 25%
牵引机构
JC 25%
起升高度(m)
附着式
120（180）
最大起重量（t）
8
工作幅度(m)
最小幅度
3
最大幅度
54（60）
起升机构
提升速度(m/min)
a=2
a=4
6
50
100
3
25
50
相应起重量（t）
4
4
1.5
8
8
3
慢就位速度(m/min)
3
电机功率（kW）
37/37
牵引机构
牵引速度(m/min)
35 52
电机功率（kW）
4 5.5
回转机构
回转速度(r/min)
0.43 0.64
电机功率（kW）
3×2 4×2
顶升机构
顶升速度(m/min)
0.55
工作压力(Mpa)
19
电机功率（kW）
7.5
平衡重（t）
臂长 60m
11.07（9块）
臂长 54m
9.84（8块）
臂长 48m
8.61（7块）
臂长 42m
7.38（6块）
独立式整机重量
(不含平衡重压量)
（t）
臂长 60m
48.2
臂长 54m
47.7
臂长 48m
47.3
臂长 42m
46.7
工作环境温度(℃)
-20~40
装机总容量（kW）
43.5
4.3、各种臂长时起重特性一览表
各种臂长时起重特性一览表 表2
幅度(m)
3~14
15
16
17
18
19
20
21
22
23
24
25
起
重
量
(t)

a=2
4
4
4
4
4
4
4
4
4
4
4
4
a=4
8.0
7.37
6.83
6.35
5.93
5.56
5.23
4.93
4.66
4.42
4.20
幅度(m)
26
27
28
29
30
31
32
33
34
35
36
37
38
起
重
量
(t)
a=2
3.80
3.63
3.46
3.32
3.18
3.05
2.93
2.81
2.71
2.61
2.51
2.42
2.34
a=4
幅度(m)
39
40
41
42
43
44
45
46
47
48
49
50
51
起
重
量
(t)
a=2
2.26
2.18
2.11
2.04
1.97
1.91
1.85
1.79
1.74
1.69
1.63
1.58
1.54
a=4
幅度(m)
52
53
54
55
56
57
58
59
60

起
重
量
(t)
a=2
1.50
1.45
1.42
1.38
1.34
1.30
1.27
1.23
1.2
a=4
备 注
各列幅度之间相应起重量可参见产品说明书有关图表。

第五章、基础设置
5.1 、基础设置
本工程塔机类型性能一致，以塔机的最不利状态，即最大独立高度作用时的两种状态，工作状态和非工作状态，分别进行塔机基础设计，塔机基础设计施工图如下图所示，计算书详见附件一，基础平面定位图详见第三章。

第六章、安装顺序和安全质量要求
6.1、 底架
将已组装在一起的底架用汽车式起重机吊在混凝土基础上，用水平仪校正底架，并拧紧地脚螺栓。
6.2 、基础节或标准节
安装基础节或标准节，并进行垂直度检验，其垂直度应控制在1/1000以内。安装时注意标准节上的踏步和梯子要和基础节相对应，拧紧四周的联接螺栓。
6.3 、爬升架
在地面上将爬升架的走台、栏杆等装好，并装上爬升机构、液压泵路，加好液压油，吊起后套装在基础节和标准节外面，调整导向滚轮，使滚轮与塔身的间隙为2~5mm，保证爬爪搁至塔身踏步的槽内。　　　　　　　　　　　　　　　
6.4 、回转机构
在地面上先将上、下支座以及回转机构、回转支承、平台等装成一体，然后将这一部件吊起，安装在塔身节上，用销轴和高强度螺栓将下支座与爬升架和塔身标准节相联。
6.5 、塔帽
在塔顶上连好一平臂拉杆（左右各一根），然后吊起塔顶用四个销轴固定在上支座上，注意塔顶倾斜的一面与吊臂处于同一侧。
6.6 、平衡臂
在地面上将平衡臂的走台、栏杆、起升机构、配电箱等装在平衡臂上，把两个拉杆按规定联接好并用铁丝固定，接好各部电线，然后将平衡臂吊起来与上支座用销轴联接，联接后抬起平衡臂成一角度至平衡臂拉杆的安装位置 ，安装平衡臂拉杆后，再将吊车卸载。
6.7 、平衡块
按说明书规定吊起2t的平衡重放在规定的位置上：放在倒数第三个位置上。
6.8 、驾驶室
在地面上先将司机室的电气设备检查好以后，将司机室吊起至上支座的平台上，然后用销轴将司机室与上支座平台联接好。
6.9 、吊臂组装
按说明书要求用相应的销轴把大臂装配在一起，在第一节和第二节联接后，装上小车吊篮，并用铁丝把小车和吊篮固定在臂架根部，然后把大臂放在1m高左右的支架上，使小车和吊篮离开地面，然后按说明书要求组装完其它臂架节，使臂长达到55m。
6.10、 吊臂拉杆
按说明书要求组装吊臂拉杆，并固定在上弦杆的相应支架上。注意：组装完毕，要检查各销配合的松紧度、止退装置是否起作用、开口销是否穿好。
6.11 、吊臂安装
按说明书要求找好重心，穿好吊绳，吊臂两端系上拖拉绳，用汽车吊将吊臂总成平稳提升，保持吊臂处于水平位置，使吊臂能顺利安装到上支座吊臂铰孔上。吊臂与上支座联接完后，继续提升吊臂，使吊臂头部稍微抬起（用起升机构钢丝绳通过塔顶和吊臂拉杆的一组滑轮拉起拉杆，先使短拉　联接板能够用销轴联接到塔顶的拉板上面，然后再调整长拉杆的高度位置，使得长拉杆的连接板也能够用销轴联接到塔顶的拉板上面。然后缓慢放下吊臂，使拉杆处于张紧状态。
6.12 、平衡重
按说明书规定放置平衡重8块，共10t。
6.13 、电工接线。
6.14 、钢丝绳
将钢丝绳从卷筒引出，经塔顶导向滑轮后，绕过起重量限制器滑轮，再引向小车滑轮与吊钩滑轮，最后将绳端固定在臂头上。
备注：基础部分有撑杆的，必须在加入标准节后，把底架上的四根撑杆安装好后才能工作。
第七章、主要安装部件的重量和吊点位置
主要部件计算重量一览表 表3
序号
代 号
名 称
重量(kg)
备 注
1
TC5610
平衡臂
3144

2
-2
起升机构
2800

3
-3
平衡臂拉杆
523
两根
4
-4
回转机构
1248
两套
5
-5
回转限位心
9.5

6
-6
起重量限制心
48.4

7
-7
塔 顶
1385

8
-8
起重臂
6190

9
-9
起重臂拉杆
1400

10
-10
牵引机构
491

11
-11
吊钩
234

12
-12
牵引小车
330

13
-13
操纵室
405

14
-14
回转塔身
1261

15
-15
上回转支座
1436

16
-16
下回转支座
1776

17
-17
顶升套架
2985

18
-18
顶升机构
674

19
-19
上塔身
9736
独立式上搭身标准节11节
20
-20
下塔身
6094
下塔身标准节6节
21
-21
底架
4646

22
-22
附着架
6127
共4个
23
-23
基础
21000

24
-24
力矩限制心
14

25
-25
压 重
25000
共12块
26
HSV154.50
回转支承
700

独立式整机重量
48130
不含基础、压重、平衡重

第八章、安装辅助设备的型号、性能及布置位置
8.1 、安装辅助设备的型号、性能
根据塔机最大安装高度35米及最重部件的重量（6.2t），本次安装（拆卸）所需配备的机械的具体情况如下：
塔机安装辅助设备的型号、性能一览表 表4
序号
名称
规格
数量
1
汽车式起重机
25t
1
2
起重钢丝绳
6×19
20m
3
圆丝
8＃
15m
4
活动板手
18″
1
5
手动葫芦
1t
1
6
卡环
Ø20
2
8.2 、布置位置
本工程塔机组装全部在地面完成，利用汽车式起重机吊装，空中拼装完成安装。根据施工现场部署，先行安装塔机1，再安装塔机3，最后安装塔机2。汽车式起重机停靠位置为就近塔机基础处的自然地面上。
第九章、电源的设置
9.1、 场地电源线的敷设
场地内的电源采用单独分配箱控制，采用TNS五线三相制接线系统，分配箱进线采用YV-3*95+2*50，电源线敷设走向详见塔机平面布置及电源配置图。
9.2、塔机上电气线路的安装
(1)按有关电气图分别接通起升，回转，牵引三大机构的电气线路。
(2)先后接通操纵台及操纵室内控制开关板及照明、警视灯等。
(3)将主电缆从配电柜引入回转塔身，经上支承座，从下支承座与顶升套架间引向套架外侧，经底架节外侧连接到底架节上设置的铁壳开关（注意将电缆一次截够所需长度）。
(4)敷设外线电缆，最后接通电源。
(5)全面检查各接线。
第十章、施工人员配置
10.1、 指令关系
全体作业人员必须持有效证件上岗，未取证人员一律不得参与。
全体作业人员必须听从总指挥的统一指挥。
总指挥必须听从技术人员的技术指导，接受安全监护人员的安全监护。
指挥人员应与吊车司机统一手势信号。
10.2 、人员配备
总指挥： 虞小青 工地负责人： 杨爱勤
技术负责人：王飞 安全监护： 吕建平
信号工、塔吊司机、作业吊车司机、电工各一人，作业工人4人
10.3、 资格证件：详见附件
第十一章、吊索具和专用工具的配备
吊索具和专用工具一览表 表5
序号
名称
规格
数量
1
YSB-196液压拉伸器
200mm
2
2
钢丝钳（绝缘）
160mm
1
3
尖嘴钳（绝缘）
大19件
1
4
套筒扳手
375mm，450mm

5
一字型螺钉旋具（GB1433）
SS75x5.150 x 6
各1
6
十字型螺钉旋具（GB1433）
5.6.8.10.12.14.17.19.22.24
各1
7
内六角扳手
50mm
各1
8
手虎钳
300mm
1
9
钢锯（可调试）
1.10 kg，1.32kg
1
10
圆头锤（SG216-80）
200mm
1
11
齐头扁锉I
200mm
1
12
尖头扁锉II
200mm
1
13
三角锉II
200mm
1
14
圆锉II
200mm
1
15
试电笔
500V以下
1
16
钢卷尺
3m
1
17
皮尺
50m
1
18
机油壶

1
19
黄油枪

1
20
万用表

1
21
接地摇表

1
22
500MΩ摇表

1
23
水准仪

1
24
经纬仪

1
25
46mm单头呆扳手（GB/T4338）
随机配送
2
26
55mm单头呆扳手（GB/T4338）
1
27
钢丝钳
1
28
一字型螺丝刀
1
29
十字形螺丝刀
1
30
榔头
1
31
活动扳手
1

第十二章、安装工艺程序
12.1、 施工准备
(1)由塔机使用单位对施工现场的道路进行铺设与平整，并清除障碍等。
(2)由塔机使用单位与塔机安装技术负责人按基础制作的技术要求共同对塔机砼基础进行验收，基础表面的平整度应不大于1/500。
(3)由塔机质检人员对塔机进行检查，检查内容如下：
1.钢结构件有无开裂与脱焊；
2.钢丝绳是否牢固可靠，是否合乎要求，绳扎头是否可靠；
3.各部电路及电气元件是否正常；
4.爬升机构导向轮是否转动灵活，与塔机间隙是否合乎要求
5.顶升液压装置是否正常；
6.对需拆卸的螺栓及销进行浸油除锈处理，埋在地下部分要清除泥土；
7.转动塔机安装前应认真进行检修、保养，对变形件及时修复，必要时全机作油漆。
(4)按第十一节要求做好人员的组织工作。
(5)按第十二节要求做好常用工具、索具及材料的配备。
(6)由技术负责人对全体作业人员进行技术交底。
(7)由安全监护人员对全体作业人员进行安全交底。
(8)由机组人员对塔机基础（四角）找平，其平整度应控制在1/1000以内。
12.2、 安装工序
复核塔机基础平整度®安装底座®安装1~4节下搭身标准节，校正紧固®套架安装®回转塔架安装®塔帽安装®平衡臂安装®起重臂安装®接通电源®穿钢丝绳挂吊钩®加节顶升至33m®电气安全保护装置调整®试运转®验收®合格后投入使用
12.3 、试运转
空负载试运转
通过空负载试运转来检查运动机构装配是否正确。幅度、高度限位、回转限位的行程开关动作是否可靠，电气控制是否正常。
(1)吊钩在起升高度范围内全行程升降两次，达到最大起升高度时，检查高度限位器动作是否可靠。
(2)起重臂向左、右各回转两次，每次均需检查该方向的回转限位器的可靠性。
(3)小车前后方向满行程变幅各两次，每次均需检查该方向的变幅限位器的可靠性。
额定负载试运转
通过额定负载试运转，检查机构工作是否正常，各超载保护装置是否可靠，具体做法为：幅度55.00m，吊重1.38t，幅度13.00m，内起吊8.00t。
12.4 、顶升加节
(1)待引进的塔身标准节下端两侧对称安装4个引进轮，并转到正确方向。
(2)起吊标准节，启动旋转，使起重臂转到顶升套架标准节引进方向，然后由小车牵引到引进梁上面下落，使标准节四个引进轮落在引进梁上。
(3)回转制动，将小车开到规定位置（距臂根铰点32.10m）的幅度处，使顶升部分的重心大体与顶升油缸重合。
(4)启动泵站，操纵泵站手柄，使顶升油缸下端，顶升横梁两端销轴插入塔身主弦杆上的顶升支板内，关掉泵站。
(5)拆掉下支承座与塔身节间的连接螺栓，检查顶升有无电气、机械故障，准备顶升。
(6)开动泵站，操纵手柄，使油缸顶起塔机上部结构，当顶升套架上的爬爪高出上一个顶升支板时，停止顶升，并操纵手柄使油缸稍回落，爬爪慢慢落在顶升支板上端面上。
(7)继续收回油缸，顶升横梁被提起，当横梁两端销轴达到上一个顶升支板轴孔时，再次顶升，直到能从套架开口处引进一个塔身标准节时，停止顶升将标准节引入。
(8)当引进的标准节正对已安装好的标准节时，操纵手柄使油缸回落，引进的标准节随同上部结构落在塔身顶端，拆下四个引进轮置于套架下平台上，标准节间连接螺栓必须全部能插进去。另外，下支座与塔身顶端8个螺栓也应能全部插进去，方能拧紧各连接螺栓。其顺序为：先起重臂一侧，后平衡臂一侧。除还需继续顶升加节 时的下支座和搭身顶部的8个螺栓可只拧紧一个螺母外，其余必须拧紧双螺母。当停止加节，起重机工作时，必须全部拧紧双螺母。
(9)当继续顶升加节时，按以上方法类推，直到计划顶升高度。
第十三章、安全装置的测试
13.1安全装置
13.1.1 、起升高度限位器
起升高度限位器是通过装在起升卷筒轴一端的减速机构和限位开关来实现的。起升机构运行时，轴端减速机构随着转动，当吊钩超过设定的起升高度时，限位开关被触发，切断起升机构电机的电源并制动，向上不能提升。
13.1.2、 回转限位器
回转限位器是通过装在回转上支座前方并与回转支承外齿圈相啮合的一套机构和限位开关来实现的。塔机回转时，回转限位机构随之转动，当塔机起重臂向左（或向右）回转超过540°时，限位开关被触发，从而切断回转电机电源，使之不能再向左（或向右）回转，只能向右（或向左）回转。
13.1.3 、变幅限位器
变幅限位器是通过装在变幅卷筒轴一端的减速装置和限位开关来实现的。当小车在变幅运行中将超过最大幅度60.00m或超出最小幅度3.00m时，限位开关分别被触发，切断变幅电机电源，使小车不能再向外（或向内）运行，只能向内（或向外）变幅。
13.1.4 、起重量限位器
(1)当起重量达50%额定值时，限制起升高速上升，自动转换为中速提升运行，下降则容许以任意档速度运行。
(2)当起重量达95%额定值时，司机室联动台上闪光蜂鸣器发讯。
(3)当起重量达105%额定值时，限制提升运行，容许下降运行，变幅小车停止向外运行。司机室联动台上起重红色信号灯亮。
13.1.5 、起重力矩限位器
在塔机的塔顶（或回转塔身）后侧主弦杆上装有起重力矩限位器。起重力矩限位器由变形装置和两个行程开关组成。当力矩达到额定力矩的95%时，其中一个行程开关被触发，发出音响警告，提示司机注意，同时限制小车高速档向外，自动转换为低速向外运行，当达到额定力矩的105%时，另一个行程开发被触发，切断起升电机和变幅电机电源。吊钩不能起升，小车不能向外变幅，只能下降和向内变幅。
13.2电气安全装置的调整方法
13.2.1、 力矩限位器的调整
本机为55.00m臂长，采用倍率a=2，起重量Q=1080kg，幅度R=55.00m处，使起升机构以额定起升速度正常工作，这时，加载到 1140.00kg，调整第一个行程开关，使蜂鸣器发出音响，加载到1200.00kg仍能正常工作。继续加载到1260kg时，调整第二个行程开关，使之与碰块接触断电。重复两次进行后一动作，使偏差不超过5%为合格。调整完毕后必须拧紧固定螺母，以防松动。
13.2.2 、起重量限位器的调整
当塔机起重量超过最大额定起重量的50%时，限制起升高速，当起重量超过额定重量的95%时发出提示性音响信号，达到额定重量的105%时，起升方向断电。具体方法是：采用倍率a=4，幅度R=8.00m处，起吊Q=3600kg，然后加荷至4000kg，调整第一个行程开关的调节螺母，此时起升限制高速。加荷到Q=7200kg，然后增加到Q=7600.00 kg，调整第二个行程开关的螺母，使蜂鸣器发出音响。然后再增加到Q= 8000.00kg，起升机构仍能正常工作，继续加载到Q=8400.00 kg，调整第三个调节螺母撞碰第三个行程开关至断电，吊钩不能提升，小车停止向外运行，司机室联动台上超重量红色信号灯亮，重复两次后一动作，使偏差不超过5%为合格。调整后必须拧紧螺母。
13.2.3、 回转限位器的调整
(1)将塔机臂架回转到不缠绕垂直电缆的位置（即立塔时的位置）。
(2)在空载下进行调整，并使吊钩处于不与周围障碍物相碰撞的高度与幅度处。
(3)用手指逐个压下微动开关（WK），以确认控制左、右回转的微动开关是否正确。
(4)向右回转270°（即0.75圈）然后按“多功能行程限位器”，使凸轮动作至使微动开关瞬时切换。
(5)在其它指定位置起算左转540°（即1.5圈），按同样方法调节另一个微动开关使之瞬时切换。
(6)验证左、右回转限位是否均为540°，直到准确为止。
13.2.4、 变幅限位的调整
(1)变幅限位采用多功能限位器。
(2)将小车空载开到臂头最大幅度，然后退回300~500mm。
(3)将限位器碰块调整到触发行程开关，切断变幅电机向外运行的电源，使小车只能向内运行。
(4)将小车开回到起重臂根部，向外运行300~500mm，用同样方法调节使碰块触发另一个行程开关，切断变幅电机向内运行的电源，使小车只能向外运行。
(5)将小车快速向内、向外各运行一次，检查行程开关动作的可靠性，直到合适为止。
13.2.5、 高度限位器的调整
高度限位器同样用的是多功能行程限位器，调整方法是将吊钩空载以中速上升，直到吊钩顶部高到小车下缘500mm左右，调整限位器碰块，触发行程开关切断起升电机向上运行的电源，然后下落吊钩3.00m，再上升检验行程开关动作的可靠性，直到合适为止。
第十四章、重大危险源和安全技术措施
14.1安装
(1)作业人员必须佩戴安全帽，上高人员必须穿防滑鞋，危险部位作业必须系好安全带。
(2)所有作业吊车必须严格遵守安全操作规程。
(3)拆装期间一律禁止饮酒。
(4)工作中集中精力，不得随意开玩笑和打闹。
(5)上下交叉作业时，要注意工具和零部件放置位置必须安全可靠，防止坠落伤人。
(6)吊车指挥人员应熟悉吊车起重性能、吊物的起重量以及构件安装部位。
(7)大件物品起重高度超过两米要系拖拉绳。
(8)所用吊绳必须符合安全规定，所吊构件重心必须准确，符合说明书的要求。
(9)组装的总成件及附属装置必须按规定上足所有的螺栓及销，确保使用的安全性。
(10)作业区所有的裸体电线必须停电，专人守护。
(11)凡大雨、大雪、大雾、大风（风速达8.3m/s）等天气禁止拆装塔吊。
(12)夜间工作必须有足够的照明灯光。
(13)作业现场应禁止闲杂人员的进出，临街作业时，要采取临时保护措施。
14.2、顶升
(1)风力大于四级禁止顶升。
(2)所有作业人员均要持有效证件上岗。
(3)严格遵守安全操作规程及说明书规定的工艺和技术交底进行。
(4)所有作业人员必须戴安全帽，着防滑鞋，必要时系安全带。
(5)作业中使用的工具及螺栓应放在安全可靠的位置，防止坠落伤人。
14.3、 顶升过程中
(1)油缸开始运动前，必须检查顶升横梁是否处在正确位置，顶升上部是否处于平衡位置，否则应加以调整，使塔身前后两边平衡。调整方法：调整小车的位置，使得塔吊的上部重心落在顶升横梁的位置上，实际操作中，观察到爬升架上四角导向轮基本上与塔身标准节弦杆脱开时，即为理想位置）。
(2)爬升操作中，吊臂不能旋转，油缸始终处于规定压力。
(3)只允许单独动作，严禁爬升与其它动作同时进行。
(4)当爬升套与塔身标准节脱离后，禁止起吊重物。
(5)顶升过程中起重臂应保持在正前方位置（引进标准节方为前方）。
(6)顶升过程中，回转机构必须处于有效的制动状态。
(7)若连续加节，每加完一节后，用塔身自身起吊下一标准节前，塔身标准节和下支座之间的高强度螺栓要全部拧紧。
(8)所加的标准节必须与已有的塔身标准节对齐。
14.2、 顶升完毕后
(1)加节完毕，应旋转臂架至不同的角度，检查塔身节各接头高强度螺栓的拧紧情况，重点检查下支座与塔身连接螺栓的紧固情况。（哪一塔身主弦杆位于平衡臂正下方，就把主弦杆从下到下的螺栓拧紧）。
(2)塔机加节完毕，将爬升架下降到塔身底部并加以固定，以降低整个塔机的重心和减少迎风面积。
(3)塔机加节完毕，将操作手柄置于零位，并切断液压系统电源。
14.4、防碰撞措施
本工程塔吊存在交叉服务业区域，为防止两台塔吊在作业过程中 发生碰撞事故，确保塔吊作业安全，特制定如下措施：

14.4.1.由于1＃塔吊和2＃塔吊吊臂相交重合最大距离为31米，导致1＃塔吊吊臂与2＃塔吊平衡臂存在相交达25m，为塔吊运行安全，始终保持1＃塔吊的附墙安装高度至少高出2＃塔吊2个标准节（即6m以上），保证塔吊的最低位置的部件(吊钩升至最高点或最高位置的平衡重)与其它塔吊中处于高位置部件之间的垂直距离不少于2米,防止塔吊发生碰撞。另在各塔吊吊物时错开旋转位；
14.4.2.塔吊配重、臂端刷黑黄警示色，对塔机配备有效的障碍灯，特别是起重臂尖位置，障碍灯必须长期有效，防止夜间作业碰撞；
14.4.3.在两台塔吊的顶升套架平台上安装镝灯，保证夜间施工时的能见度。
14.4.4.对塔吊设置专用电缆和配电箱，保证塔机不间断供电；
14.4.5.两台塔吊在交叉作业时必须遵守以下原则：①低塔让高塔：低塔在转臂进入交叉作业区域前应观察高塔的运行情况，向高塔明笛示意确认安全后再运行；②后塔让先塔：后进入交叉作业区域的塔机应避让先进入该区域的塔机；③动塔让静塔：一塔机在交叉作业区域内吊臂无回转、小车无行走、吊钩无运转时，另一塔机吊臂有回转或小车有行走时，动塔吊应避让静塔吊；④轻塔让重塔：两台塔机在同时运行时，轻载荷的塔机应避让重载荷的塔机；⑤客塔让主塔：以不同栋号的实际工作区域划分，当客塔要经过主塔区域时，必须注意主塔的作业情况并有地面指挥通知主塔司机；
14.4.6.严格执行塔吊项升告知制度:安装单位在顶升塔吊前必须填写塔吊顶升申请表，经总包单位、监理单位和市安检站审批后执行。处于低位的塔吊在顶升、附墙作业时必须锁定吊臂回转，高位塔吊严禁进入交叉作业区域。遇到4级以上大风时严禁顶升作业；
14.4.7.在工作完成停机后，变幅小车要收至起重臂中，吊钩要收起不允许吊挂物体，然后关闭配电箱总电源并锁好。保证塔吊在非工作状态下，可以随风自由回转，确保起重臂范围内不得有障碍物与塔机起重臂或吊钩相撞击；
14.4.8．定期检查塔吊的各部件有无松动，钢丝绳是否满足使用要求，并定期对塔吊进行保养；
14.4.9.塔机司机、指挥定期进行安全技术交底；
14.4.10.各塔吊之间司机、指挥要经常沟通，确立号各自的联络信号；
14.4.11.指派专人进行现场指挥，指挥人员必须持证上岗。严格遵守塔吊“十不准”原则，并严格落实有关岗位责任人；
第十五章、应急预案
15.1 、接警与通知
如遇意外塔吊发生倾翻等意外事故时，现场的项目管理人员立即向项目代经理汇报险情。
15.2、 指挥与控制
(1)抢救组和经理一起查明险情：确定是否还有危险源。如碰断的高、低压电线是否带电；塔吊构件、其它构件是否有继续倒塌的危险；人员伤亡情况；商定抢救方案后，项目经理向公司总工同志请示汇报批准，然后组织实施。
(2)防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。
(3)工地值班电工负责切断有危险的低压电气线路的电源。如果在夜间，接通必要的照明灯光；
(4)抢险组在排除继续倒塌或触电危险的情况下，立即救护伤员：边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。
(5)对倾翻变形塔吊的拆卸、修复工作应请塔吊厂家来人指导下进行。
(6)塔吊事故应急抢险完毕后，项目经理立即召集技术负责人、生产经理、安全主管和塔吊司机组的全体同志进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施。
15.3 、通讯
项目部必须将110、120、项目部应急领导小组成员的手机号码、企业应急领导组织成员手机号码、当地安全监督部门电话号码，明示于工地显要位置。工地抢险指挥及安全员应熟知这些号码。
15.4 、警戒与治安
安全保卫小组在事故现场周围建立警戒区域实施交通管制，维护现场治安秩序。
15.5 、人群疏散与安置
疏散人员工作要有秩序的服从指挥人员的疏导要求进行疏散，做到不惊慌失措，勿混乱、拥挤，减少人员伤亡。
第十六章、附件
【计算书】
矩形板式基础计算书
计算依据：
1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009
2、《混凝土结构设计规范》GB50010-2010
3、《建筑地基基础设计规范》GB50007-2011
一、塔机属性
塔机型号
TC5610
塔机独立状态的最大起吊高度H0(m)
40
塔机独立状态的计算高度H(m)
43
塔身桁架结构
型钢
塔身桁架结构宽度B(m)
1.6
二、塔机荷载

塔机竖向荷载简图
1、塔机自身荷载标准值
塔身自重G0(kN)
251
起重臂自重G1(kN)
37.4
起重臂重心至塔身中心距离RG1(m)
22
小车和吊钩自重G2(kN)
3.8
小车最小工作幅度RG2(m)
0
最大起重荷载Qmax(kN)
60
最大起重荷载至塔身中心相应的最大距离RQmax(m)
11.5
最小起重荷载Qmin(kN)
10
最大吊物幅度RQmin(m)
50
最大起重力矩M2(kN·m)
Max[60×11.5，10×50]＝690
平衡臂自重G3(kN)
19.8
平衡臂重心至塔身中心距离RG3(m)
6.3
平衡块自重G4(kN)
89.4
平衡块重心至塔身中心距离RG4(m)
11.8
2、风荷载标准值ωk(kN/m2)
工程所在地
安徽 宿县
基本风压ω0(kN/m2)
工作状态
0.2
非工作状态
0.4
塔帽形状和变幅方式
锥形塔帽，小车变幅
地面粗糙度
B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)
风振系数βz
工作状态
1.59
非工作状态
1.635
风压等效高度变化系数μz
1.32
风荷载体型系数μs
工作状态
1.95
非工作状态
1.95
风向系数α
1.2
塔身前后片桁架的平均充实率α0
0.35
风荷载标准值ωk(kN/m2)
工作状态
0.8×1.2×1.59×1.95×1.32×0.2＝0.786
非工作状态
0.8×1.2×1.
