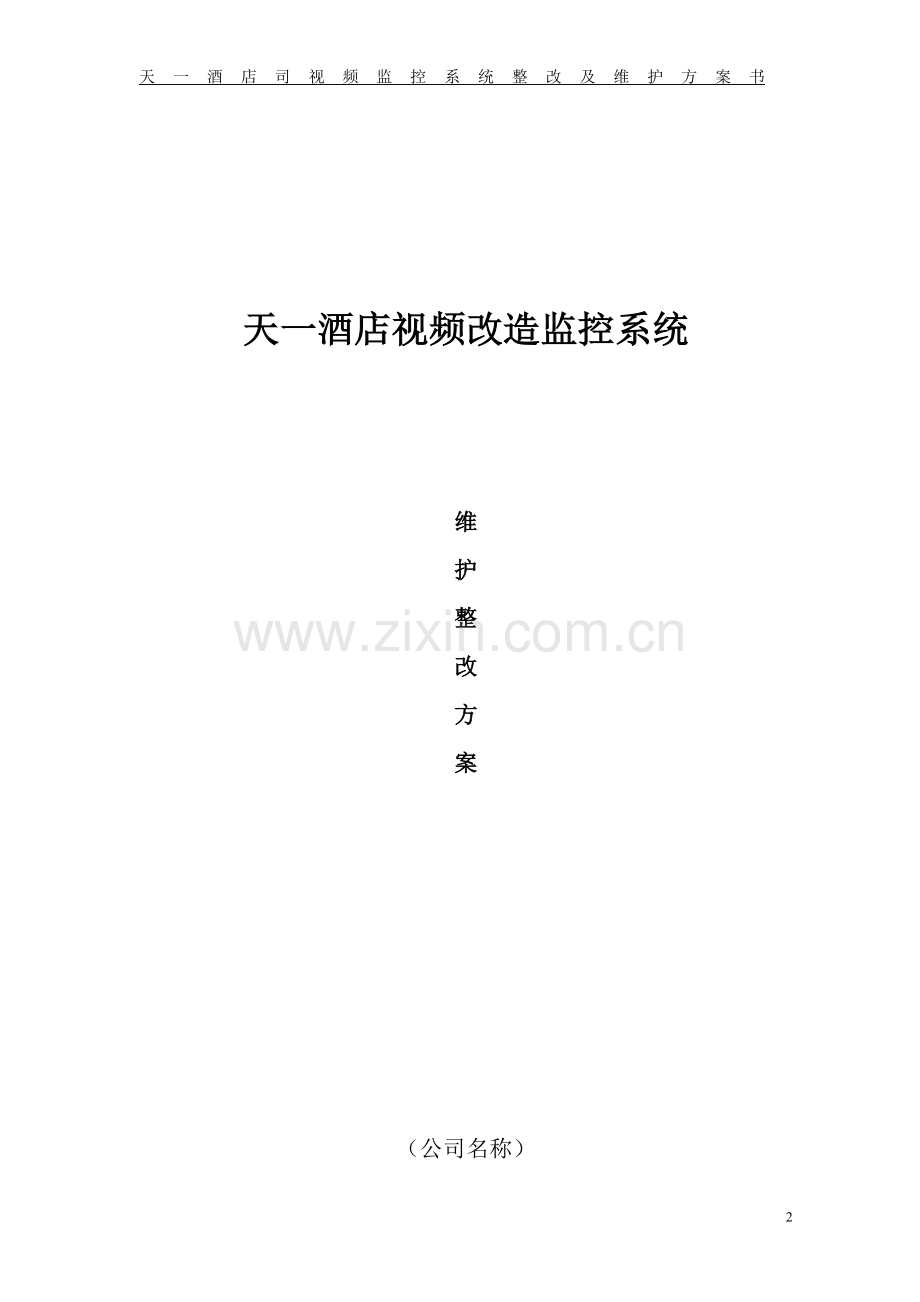

天一酒店视频改造监控系统

维
护
整
改
方
案

（公司名称）
2011年06月
目录
1、概述 2
2、系统维护原则 2
3、现有系统现状 4
4、问题分析 5
5、改造建议 5
6、完成后系统能实现如下功能 6
6.1设计依据 6
6.2、设计思路 7
6.3、系统拓宽路 9
6.4、功能分析 9
7、设备推荐 10
7.1、硬盘录像机、 10
7.2、LED监视器 15
7.3、高清摄像机 16

1、概述
酒店闭路电视监控系统是安全防范技术体系中的重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。
天一酒店属于人流商多，外来人员流动较大的公共场场所，所以，建设一套先进及稳定的闭路监控系统作为整个公司大厦的技术防范措施是非常必要的。同时对物业公司安全管理提高很大的作用。

2、系统维护原则
遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。系统内容是系统的、完整的、全面的；具有科学性、合理性、可操作性。其具有以下原则：
1、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
2、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
3、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展。
4、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
5、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
6、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
3、现有系统现状
天一酒店视频监控系统现状见下表:
依据原有监控现场状况，我公司专业技术人员检测，系统主要存在下列情况如下：
根据我司工程师现场测试与检查的结果，系统设备的故障主要由以下几个问题所致：设备老化；2、部份线路故障； 3、部份画面模糊及部份画面带干扰；4、主机运行不稳定。
1.老式PCDVR监控系统是选用视频采集压缩卡，结合计算机主机来实现监控及图像处理的各种功能。这种插卡式的系统主要依存计算机的资源。在装配、维修、维护中很容易出现不可靠的问题，只适合于对可靠性要求相对较低的场所。
2.原有摄像机采用低端CCD机芯，分辨率低，图像模糊、效果差，需更换。原有的112个监控点图像效果差需更换。
3．原有显视系统采用12台三星50HZ监视器及一台42电视机，这种监视器像素低、体积大、辐射大、可视面积小、耗电大，散热大，而且已使用多年，已出现老化现象。
4、部份线路老化
4、问题分析
根据我司工程师现场测试与检查的结果，系统设备的故障主要由以下几个问题所致：设备老化；2、部份线路故障； 3、部份画面模糊及部份画面带干扰；4、主机运行不稳定。
5、改造建议
对本系统将针对存在的问题逐一进行解决，解决方法如下表：
1、更换损坏的摄像机：更换1个球机及111个固定摄像机摄像机；
2、更换录像机：把原有的PC式中控机更换为专业嵌入式硬盘录像机。
3、更换显示器：把原有的21寸监视器更换为专业LED液晶监视器。
4、修复及更换摄像机：
5、布线：重新明线敷设有问题的视频线、控制线与电源线；
6、加装防雷保护及接地装置：对室外的摄像机加装防雷接地及电源过载保护，监控室加装视频防雷器防止视频线引雷进入录像机，监控室加装电源防雷与防过载，机房独立制作接地。
注：为什么要接地及防雷
供电系统变压器的中性点直接接地,以及电器设备在正常工作情况下,不带电的金属部件与接地体之间作良好连接,都称为接地.前者为工作接地,后者为保护接地。
配电变压器低压侧的中性点直接接地,则此中性点叫做接零,由中性点引出的线叫作零线.用电设备的金属外壳接到零线上,称为接零。
在接零系统中,如果发生接地故障即形成单相短路,使保护装置迅速动作,断开故障设备从而使人体避免触电的危险。
自然灾害很多.而雷电灾害是普遍存在的,特别是我国广东地区属雷电高发地区，自从富兰克林发明避雷针之后，人们对直击雷的防护取得了重大进展。对机房重要设备（服务器、交换机、终端设备）多是遭受到因雷电而产生的过电压的浸袭。
7、线路整理与标识：监控室加装挂墙式机柜，将防雷器、开关电源及线头线盒装入柜内统一标识，理清线路，做好标签，做到线路有序、标签清楚。
6、完成后系统能实现如下功能
6.1、设计依据
1) 《民用建筑电气设计规范》 （JGJ/T16-92）
2) 《民用闭路监视电视系统工程技术规范》 (GB/50198-94)
3) 《系统接地的型式及安全技术要求》 （GB14050-93）
4) 《安全防范工程程序与要求》 （GA/T75-94）
5) 《安全防范工程验收规则》 （GA/T308-2001）
6) 《工业电视系统工程设计规范》 (GBJ 115)
7) 《安全检查防范系统通作图形符号》 （GA/74-94）
8) 《消防联动控制设备通用技术条件》 （GB 16806—1997）
9) 《火灾自动报警设计规范》 （GB50116-98）
10) 《安全防范工程技术规范》 （GB50348-2008）
11) 《安全防范工程费用该预算编制办法》 (GB/T16571—1996)
12) 《电气装置安装工程电缆线路施工及验收规范》 (GB50168—92)
13) 《防盗报警中心控制台》 (GB/T16572-1996)
14) 《视频安防系统技术要求》 (GB/T367-2001)
15) 《报警图像信号有线传输装置》 (GB/T6677-1996)
16) 《计算机场地安全要求》 (GB/T9361-1988)
18）《建筑物电子信息系统防雷技术规范》 （GB50343-2004）19） 《入侵报警系统技术要求》 （GA/T368-2001）
20） 《出入口控制系统技术要求》 （GA/T394-2002）

6.2、设计思路
数模结合（网络）视频监控系统由监控专网、监控设备和管理平台软件组成。建成以后是一套综合性网络视频监控系统。
按照“数字化、网络化、智能化”的思路，在可靠运行的前提下借助先进的视频监控技术提升系统的先进性，满足未来3-5年的发展要求；完善监控系统的管理和运用，使监控系统对安保、业务的作用最大化；完善系统之间的联动和应用软件的功能，使用户在运用本套系统时能充分感受到稳定、实用和便利。充分利用监控资源，发挥整体效益，做到系统具有可持续发展特性。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
图像真实清晰——摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。其次，图像清晰度主要取决于图像传感器线数，线数越高，图像解析力越高，能获取更多的图像细节。此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、逆光等等。
适应复杂环境——与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。
3． 安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。比如：摄像机安装倒像。摄像机应该提供OSD操作菜单供用户远程调试及参数修改。
6.3、系统拓宽路

6.4、功能分析
1、监控系统采用实时录像方式，录像存储日期为30天。
2、具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；摄像机信号要求能将楼层字符叠加上去。
3、系统前端所有动态视频信号均能在硬盘录像机上录制下来。
4、系统可利用键盘或鼠标对各摄像机、云台、镜头、硬盘录像机进行控制，操作简单方便。
5、系统具有独立的视频移动报警功能，可按需要设置任意的报警画面或局部画面的移动报警。
6、系统应可设置操作员权限，被授权的操作员具有不同的操作权限、监控范围和系统参数。
7、系统具有对主要设备的自检功能，故障报警。
8、系统可以独立运行，并提供开放的通讯接口及协议，与安全管理系统进行集成，组成一个完整的安防系统。
7、设备推荐
7.1、硬盘录像机、

产品简介
        DS-8100HC-S系列嵌入式网络硬盘录像机采用先进的H.264视频编码技术，使用Davinci视频处理器。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统，以适应视频监控数字化、网络化的需求。
        DS-8100HC-S系列嵌入式网络硬盘录像机主要适用于金融、交通、公安、电信、教育等行业的视频监控。
订货型号
型号简称
国标型号
DS-8116HC-S
HIK/DS-8116HC-S/-AF-DVR-Ⅱ-B/16-16

特别说明
• 所有通道支持CIF/QCIF实时编码；
• 采用HIKVISION云台控制协议时，可通过鼠标选定画面任意区域并进行中心缩放；
• 支持预览图像与回放图像的电子放大；
• VGA、VIDEO OUT互斥输出；
• 4路、8路机型支持双路回放，16路机型支持8路同步回放；
• 支持硬盘盘组管理，不同通道可设定不同的录像保存周期；
• 支持冗余录像；
• 4路机型支持4个SATA接口，8路、16路机型支持8个SATA接口。

注意：建议使用监控专用硬盘进行数据存储

物理接口

注：DS-8108HC-S后面板与DS-8116HC-S相似，仅视音频输入通道为8路。

典型应用

DS-8104HC-S
DS-8108HC-S
DS-8116HC-S
视音频输入
模拟视频输入
4路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应
音频输入
4路，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）

视音频输出
CVBS输出
2路，BNC接口（电平：1.0Vp-p，阻抗：75Ω）
分辨率：PAL制式704*576、NTSC制式704*480
VGA输出
1路，分辨率：1024*768/60Hz
音频输出
1路，BNC接口（线性电平，阻抗：600Ω）

视音频编码参数
视频压缩标准
H.264
视频编码分辨率
CIF/QCIF
视频帧率
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒
视频码率
32Kbps-768Kbps，可自定义
码流类型
复合流/视频流
音频压缩标准
OggVorbis
音频码率
16kbps
双码流
支持
同步回放
支持两路

硬盘驱动器
类型
4个SATA接口
最大容量
每个接口支持最大容量2TB的硬盘

外部接口
语音对讲输入
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
网络接口
1个，RJ45 10M/100M自适应以太网口
串行接口
1个，标准RS-485串行接口；
1个，标准RS-232串行接口；
1个，键盘485串口
USB接口
3个，USB 2.0
报警输入
4路
报警输出
2路

其他
电源
AC220V，47--63 HZ
功耗
≤50W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深）×90mm（高）
重量（不含硬盘）
≤8Kg

7.2、LED监视器
建议性产品主要特性
● 超薄超轻设计，使用方便，美观
● 高对比度，高亮度，极大提高画面层次感，能更好表现细节
● 具有自动消除残影功能，保护液晶屏的长期使用
● 具有VGA状态图像重显率自动调整功能
● 采用最新3D画质数字处理电路，即3D数字梳状滤波和3D数字图象降噪技术
● 16.7M色，画面更加自然，细腻
● 极速响应时间，画面真正无拖尾
● I²C总线最新控制电路,整机可靠性高,扩展性好
● 丰富的对接功能
● 多层次菜单显示功能
● 内置电源，能耗低，液晶屏使用寿命可达6万小时以上
● 超静音冷却风扇设计，整机寿命更长
7.3、高清摄像机
建议性产品主要特性
• 采用高性能SONY CCD
• 分辨率高，图像清晰、细腻
• 低照度，0.1Lux @ (F1.2，AGC ON)，0 LUX with IR
• 支持自动彩转黑功能，实现昼夜监控
• 符合IP66级防水设计,可靠性高
主要叁数
摄像机
传感器类型
1/3"SONY CCD
信号系统
PAL/NTSC
有效像素
PAL:500（水平）×582（垂直）
NTSC:510（水平）×492（垂直）
最小照度
0.1Lux @ (F1.2，AGC ON)，0 LUX with IR
0.2Lux @ (F1.8，AGC ON)，0 LUX with IR
快门
1/50（1/60）秒至1/100,000秒
镜头接口类型
M12
日夜转换模式
电子彩转黑
水平解析度
540TVL
同步方式
内同步
视频输出
1Vp-p Composite Output（75Ω/BNC）
信噪比
大于48dB

一般规范
工作温度和湿度
—10℃~60℃，湿度小于90%（无凝结）
电源供应
DC12V±10%
功耗
“IR1”：3W MAX
“IR3”：6W MAX
“IR5”：8W MAX
防护等级
IP66
红外照射距离
10-20米
30-40米
50-60米
尺寸(mm)
76.5×73×125.5
和IR5： 86.5×83×160
