砖基础大放脚详细.doc

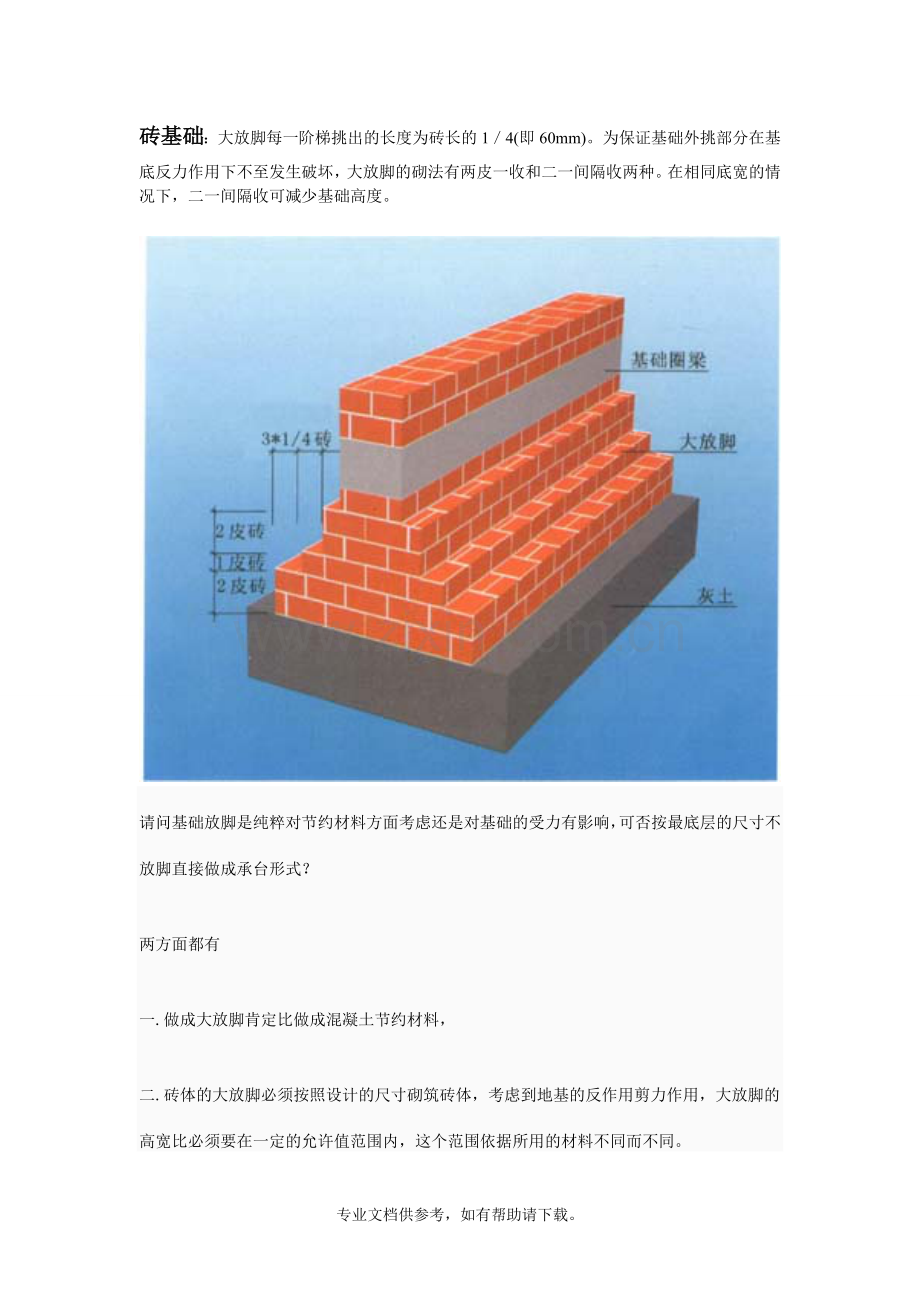

砖基础：大放脚每一阶梯挑出的长度为砖长的14(即60mm)。为保证基础外挑部分在基底反力作用下不至发生破坏，大放脚的砌法有两皮一收和二一间隔收两种。在相同底宽的情况下，二一间隔收可减少基础高度。请问基础放脚是纯粹对节约材料方面考虑还是对基础的受力有影响，可否按最底层的尺寸不放脚直接做成承台形式？两方面都有一.做成大放脚肯定比做成混凝土节约材料，二.砖体的大放脚必须按照设计的尺寸砌筑砖体，考虑到地基的反作用剪力作用，大放脚的高宽比必须要在一定的允许值范围内，这个范围依据所用的材料不同而不同。大放脚大放脚，是指从基础墙断面上看单边或两边阶梯型的放出部分。 大放脚有等高式和间隔式。 等高式大放脚：每砌两皮砖收进一次，每次每边各收进1/4砖长。 间隔式大放脚：每砌两皮砖及一皮砖，轮流两边各收进1/4砖长，最下面应为两皮砖。砖基础大放脚砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。 砖基础大放脚通常采用等高式或间隔式两种形式。等高式大放脚是每二皮砖一收，每次收进1/4砖长加灰缝（240+10）/4=62.5mm）。间隔式大放脚是二皮一收与一皮一收相间隔，每次收进1/4砖长加灰缝（240+10）/4=62.5mm）。 砖基础大放脚工程量计算公式等高式大放脚折算面积=0.126*（层数+1）*0.0625*层数 不等高式大放脚折算面积（高低层数相同时）=【0.126*（高步数+1）+0.063*低步数】*0.0625*步数 不等高式大放脚折算面积（高低层数不同时）=（0.126*高步步数+0.063*低步步数）*0.0625*（步数+1） 条形砖基础工程量可用下式计算：基础体积=墙厚（设计基础高度+折加高度）基础长度-柱及地梁体积 砖基础大放脚的折加高度是把大放脚断面层数，按不同的墙厚折成高度，也可用大放脚增加断面积计算。为了计算方便，将砖基础大放脚的折加高度及大放脚增加断面积编制成表格。计算基础工程量时，可直接查折加高度和大放脚增加断面积表，见表5-7带形基础内外墙T形接头搭接部分的体积(1)外墙基础体积=外墙基础中心线长度基础断面面积 (2)内墙基础体积=内墙基础底净长度基础断面面积+T形接头搭接体积 其中最难处理的就是内外墙T形接头搭接部分体积 计算方法如下 V=V1+V2=（L搭bH）+ L搭bh1/2+2(B-b/2h1/21/3)=L搭bH+h1(2b+B/6)式中：V内外墙T形接头搭接部分的体积； V1长方形体积，如T形接头搭接示意图上部所示，无梁式时V1=0； V2由两个三棱锥加半个长方形体积，如T形接头搭接示意图下部所示，无梁式时V= V2 ； H长方体厚度，无梁式时H=0第十一讲 砖基础大放脚截面面积计算砖基础工程量的计算，关键难点在于两边大放脚截面面积的计算，常规的计算方法是用两边大放脚截面面积除以墙厚计算出折加高度，然后用折加高度加上原砖基础高度再乘以砖墙长和墙厚。如果能把放脚截面面积处理好，那问题就可以迎刃而解了，计算砖基础工程量就变得轻而易举了。砖基础计算原则V砖基 = 墙长 （砖基高度 + 折加高度）墙厚大放脚折加高度 = 两边放脚截面面积/ 墙厚砖基础大放脚分为等高式和间隔式，间隔式大放脚的截面面积在计算中又分错台为奇数和错台为偶数两种。大放脚截面面积计算在计算大放脚截面面积时，因为大放脚的两侧图形是对称的，在下图中，可以看作沿CA作垂直剖切，然后将剖切后的图形按C、A、B点翻转放在左边的大放脚错台上，与左边的大放脚正好组合成一矩形截面，该矩形截面的面积就是大放脚截面的计算面积。间隔式大放脚截面面积计算错台为奇数大放脚 （图1）注：放脚尺寸图中已给出矩形宽： b = 0.0625 (n+1)矩形高： h = 0.126(n+1) + 0.0625 (n-1)0.5大放脚截面面积：其中： n -大放脚错台层数错台为偶数大放脚 （图2）注：放脚尺寸图中已给出矩形宽： b = 0.0625 (n+1)矩形高： h = 0.126 (n+2) + 0.0625n 0.5大放脚截面面积：其中： n -大放脚错台层数等高式大放脚截面面积计算等高式大放脚截面面积，计算方法同上，公式为：由此可见，只要清楚明确大放脚形式及错台层数后，就可以快速计算出该大放脚的折加高度及砖基础体积了。专业文档供参考，如有帮助请下载。
