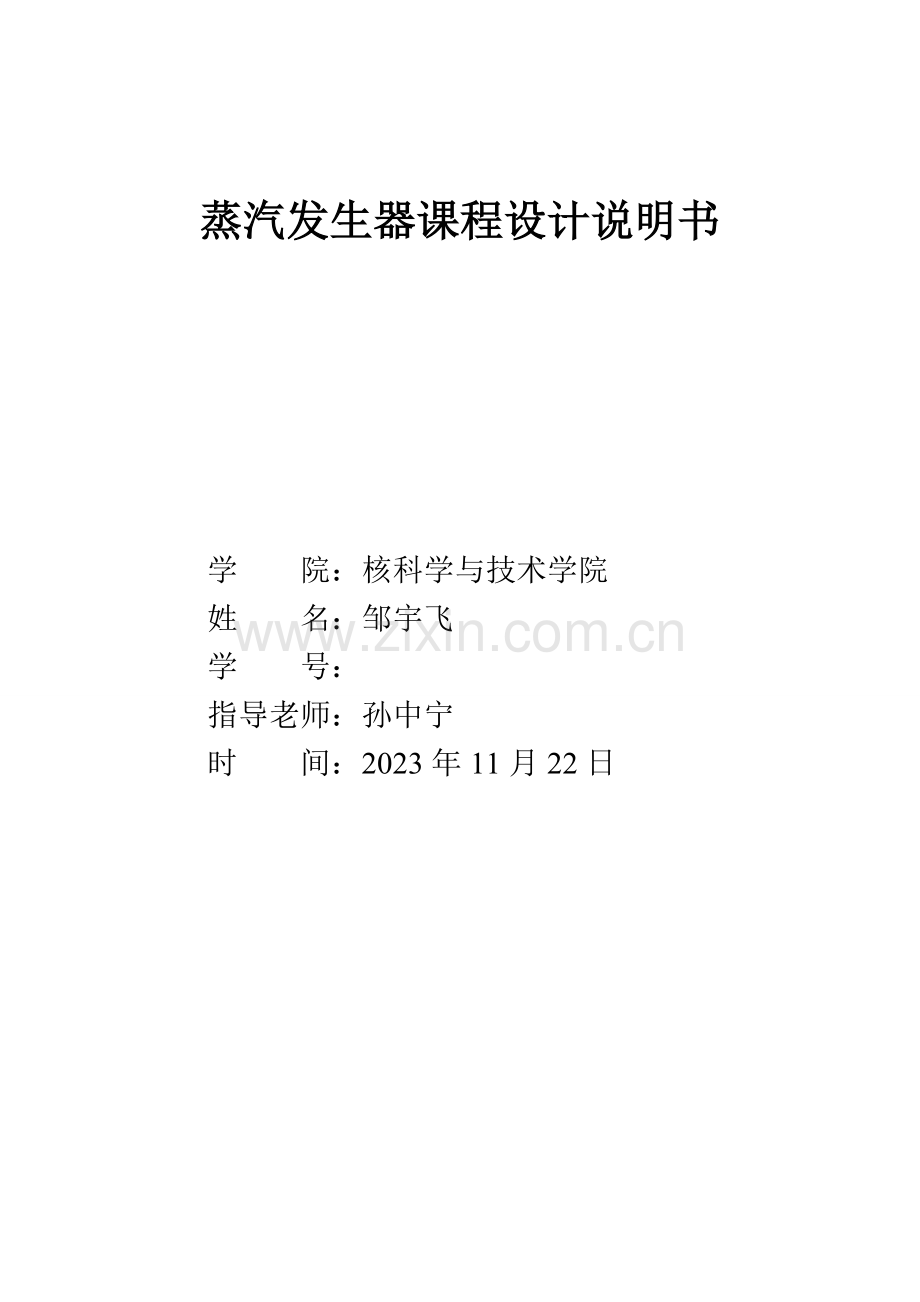

蒸汽发生器课程设计说明书

学 院：核科学与技术学院
姓 名：邹宇飞
学 号：
指导老师：孙中宁
时 间：2023年11月22日

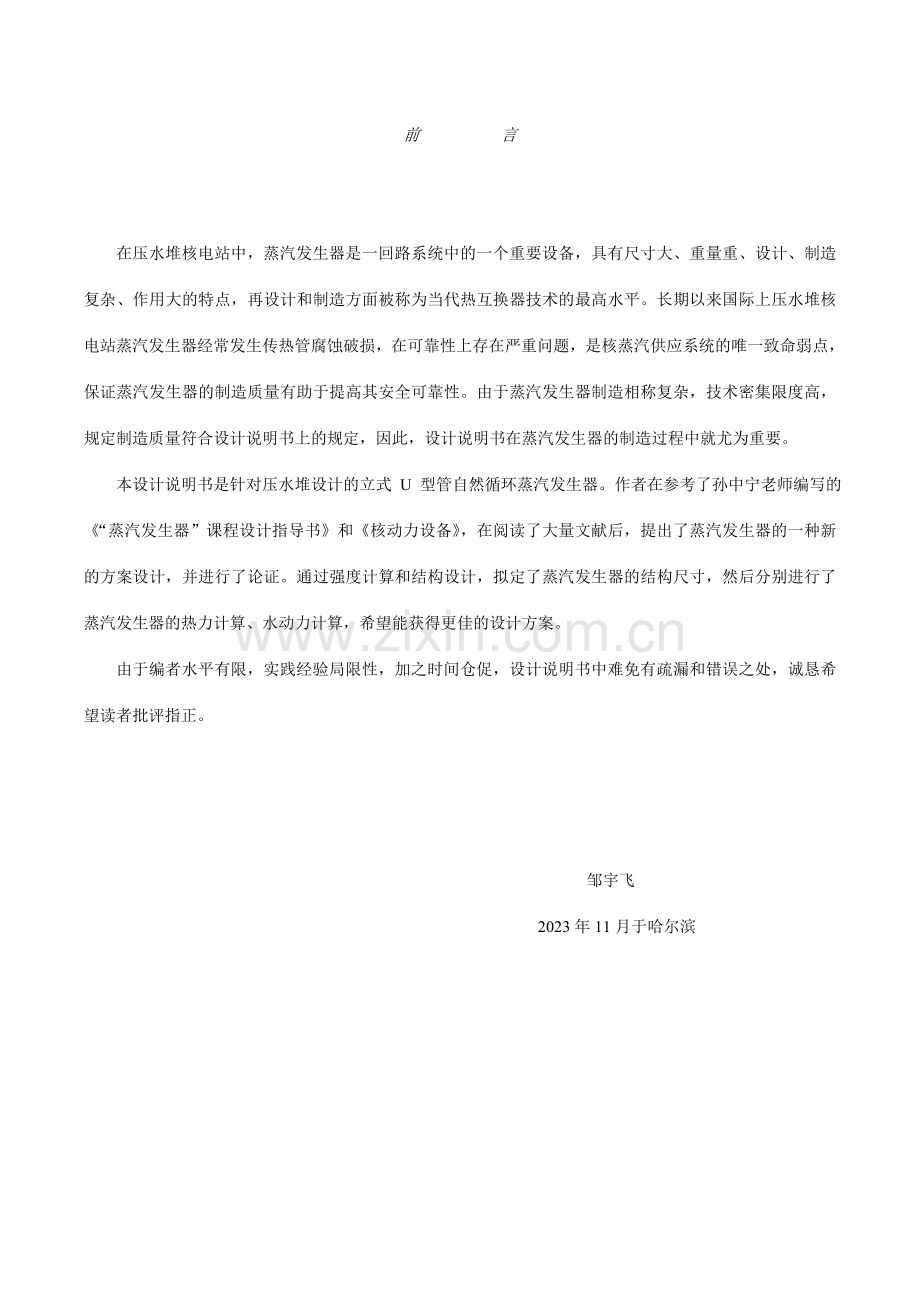

前 言

在压水堆核电站中，蒸汽发生器是一回路系统中的一个重要设备，具有尺寸大、重量重、设计、制造复杂、作用大的特点，再设计和制造方面被称为当代热互换器技术的最高水平。长期以来国际上压水堆核电站蒸汽发生器经常发生传热管腐蚀破损，在可靠性上存在严重问题，是核蒸汽供应系统的唯一致命弱点，保证蒸汽发生器的制造质量有助于提高其安全可靠性。由于蒸汽发生器制造相称复杂，技术密集限度高，规定制造质量符合设计说明书上的规定，因此，设计说明书在蒸汽发生器的制造过程中就尤为重要。
本设计说明书是针对压水堆设计的立式 U 型管自然循环蒸汽发生器。作者在参考了孙中宁老师编写的《“蒸汽发生器”课程设计指导书》和《核动力设备》，在阅读了大量文献后，提出了蒸汽发生器的一种新的方案设计，并进行了论证。通过强度计算和结构设计，拟定了蒸汽发生器的结构尺寸，然后分别进行了蒸汽发生器的热力计算、水动力计算，希望能获得更佳的设计方案。
由于编者水平有限，实践经验局限性，加之时间仓促，设计说明书中难免有疏漏和错误之处，诚恳希望读者批评指正。

邹宇飞
2023年11月于哈尔滨

目 录

第一章 绪 论 02
第二章 蒸汽发生器的设计与计算 02
2.1 根据热平衡拟定换热量 02
2.2 管径的选取以及传热管面积拟定 03
2.3 管束结构的计算 05
2.4 强度计算 06
2.5 一回路水阻力计算 09
2.6 二回路水循环阻力计算 11
2.7 运动压头计算 17
2.8 循环倍率的拟定 18
第三章 结论与评价 18
第四章 参考文献 19

附录1 蒸汽发生器热力计算表
附录2 蒸汽发生器水力计算表
附录3 蒸汽发生器强度计算表

第一章 绪 论

蒸汽发生器是产生汽轮机所需蒸汽的换热设备。在核反映堆中，核裂变产生的能量由冷却剂带出，通过蒸汽发生器将热量传递给二回路工质，使其产生具有一定温度一定压力和一定干度的蒸汽。此蒸汽再进入汽轮机中做功，转换为电能或机械能。在这个能量转换过程中，蒸汽发生器既是一回路的设备，又是二回路的设备，所以被称为一、二回路的枢纽。蒸汽发生器作为一回路主设备，重要功能有：
1、将一回路冷却剂的热量通过传热管传递给二回路给水，加热给水至沸腾，通过汽水分离后产生驱动汽轮机的干饱和蒸汽；
2、作为一回路压力边界，承受一回路压力，并与一回路其他压力边界共同构成防止放射性裂变产物溢出的第三道安全屏障；
3、在预期运营事件、设计基准事故工况以及过度工况下保证反映堆装置的可靠运营。
实际运营经验表白，蒸汽发生器能否安全、可靠的运营，对整个核动力装置的经济性和安全可靠性有着十分重要的影响。据压水堆核电厂事故记录显示，蒸汽发生器在核电厂事故中居重要地位。一些蒸汽发生器的可靠性是比较低的，它对核电厂的安全性、可靠性和经济效益有重大影响。因此，各国都把研究与改善蒸汽发生器当做完善压水堆核电厂技术的重要环节，并制定了庞大的科研计划，重要涉及蒸汽发生器热工水力分析；腐蚀理论与传热管材料的研制；无损探伤技术；振动、磨损、疲劳研究；改善结构设计，减少腐蚀化学物的浓缩；改水质控制等。

第二章 蒸汽发生器的设计与计算
2.1 根据热平衡拟定换热量
一回路工作压力 MPa （给定）
一回路水进口温度 ℃ （给定）
一回路水出口温度 ℃ （给定）
一回路水平均温度 ℃
一回路进口水焓 kJ/kg （15.0MPa，310℃）
一回路出口水焓 kJ/kg （15.0MPa，290℃）
蒸发器热效率 （给定）
二回路工作压力 MPa （给定）
二回路饱和水温度 ℃ （5.0MPa ）
二回路饱和水焓 kJ/kg （5.0MPa ）
二回路给水温度 ℃ （给定）
二回路给水焓 kJ/kg （5.0MPa，220℃）
汽化潜热 kJ/kg （5.0MPa ）
蒸汽干度 =0.99 （给定）
排放系数 =1％ （给定）
二回路蒸汽产量 =126kg/s （给定）
一回路放热量 =231000kw
一回路水流量 =2125.85kg/s
二回路排污量 =1.26kg/s

2.2 管径的选取以及传热管面积拟定
传热管外径 =22mm（选定）
传热管节距 =30.8mm
最小U形管节圆直径 =123.2mm
半径 =61.6mm
弯曲减薄系数 =1.089
负公差修正系数 =1.102
一回路侧设计压力 =1.875MPa=191.33kg/cm2
传热管许用应力 =18kg/mm2=1800kg/cm2
传热管壁厚 =1.346mm
这里取传热管壁厚为1.5mm
传热管内径 =19mm
单管流通面积 =2.84×10-4m2
参考相关文献记录，U形管大约有2023根，通过排管，最终拟定U形管数目=2082根。
一回路流通面积 =0.59m2
一回路水平均比容 =0.001378m3/kg（15.0MPa，300℃）
一回路水流速 =4.95m/s
一回路水导热系数 =0.56w/(m·℃)（15.0MPa，300℃）
一回路水动力粘度 =8.833×10-5kg/(m·s)（15.0MPa，300℃）
一回路水普朗特数 =0.8616（15.0MPa，300℃）
一回路水雷诺数 =780000
一回路侧放热系数 =33129w/(m2·℃)
传热管导热系数 =17.4w/(m2·℃)
传热管壁热阻 =9.27×10-5m2·℃/w
污垢热阻 =2.6×10-5m2·℃/w
参考有关文献，假定二回路侧放热系数 =27357w/(m2·℃)
传热系数 =5257.5w/(m2·℃)
大端温差 =46℃
小端温差 =26℃
对数平均温差 =35℃
传热面积 =1262m2
热流密度 =183000w/m2
将热流密度迭代回二回路侧放热系数公式，则 =27190w/(m2·℃)
与原假定相近。
传热裕度系数 =1.1（选定）
设计传热面积 =1388m2

2.3管束结构的计算
传热管总长 =20235m
排列方式为正方形
节距 =0.0308m
最小U形管节圆直径 =0.1232m
实际布管数 =2082根
管束直径 =2.4m
弯管总长 =3226m
直管总长 =16859m
管束直段高 =4.0m
管束弯段高 =1.15m
管束总高 =5.15m
2.4强度计算
2.4.1衬筒结构设计
装配间隙 =20mm（选取）
衬筒内径 =2.44m
衬筒壁厚 =12mm（选取）
衬筒外径 =2.464m
2.4.2下筒体结构设计
下降流道宽度 =88mm（选取）
下筒体内径 =2.64m
二回路设计压力 =6.25MPa=63.78kg/cm2
下筒体许用应力 =18kg/mm2（给定）
计算壁厚 =47.79mm
设计壁厚 =70mm
筒体外径 =2.78m
与管板连接壁厚 =80mm
2.4.3上筒体结构设计
二回路设计压力 =6.25MPa=63.78kg/cm2
许用应力 =18kg/mm2（给定）
上筒体内径 =3200mm（给定）
计算壁厚 =57.92mm
设计壁厚 =60mm
上筒体外径 =3320mm
2.4.4球形下封头结构设计
设计压力 =191.33kg/cm2
许用应力 =14.518kg/mm2（给定）
球形封头外径 =2780mm
计算壁厚 =87.10mm
设计壁厚 =90mm
球形封头内径 =2600mm
2.4.5管板结构设计
设计压力 =191.33kg/cm2
许用应力 =1800kg/mm2（给定）
承压部分直径 =2620mm
筒体根部壁厚与管板承压部分直径比=0.0305
系数=1.04（查TEMA标准）
计算壁厚 =444.18mm
设计壁厚 =450mm
堆焊层厚度 =10mm（选取）
传热管实际平均长度 =11.45m
最长管子长 =12.67m
最短管子长 =9.09m
2.4.6重要管道内径
冷却剂平均比容 =0.001378m3/kg（15.0MPa，300℃）
主管道计算流速 =10m/s（选取：8~12m/s）
主管道计算内径 =0.61m
主管道设计内径 =0.62m
主管道设计流速 =9.7m/s
新蒸汽比容 =0.039064m3/kg
蒸汽管计算流速 =36m/s（选取：30~40m/s）
蒸汽管计算内径 =0.417m
蒸汽管设计内径 =0.42m
蒸汽管设计流速 =35.53m/s
二回路给水比容 =0.001187m3/kg（5.0MPa，220℃）
给水管计算流速 =4m/s（选取：2~5m/s）
给水管计算内径 =0.2182m
给水管设计内径 =0.22m
给水管设计流速 =3.93m/s
2.5一回路水阻力计算
2.5.1 U形管内摩擦阻力计算
传热管实际平均长度 =11.45m
当量直径 =0.019m
一回路水流量 =2125.85kg/s
一回路水平均比容 =0.001378m3/kg（15.0MPa，300℃）
一回路水流速 =4.95m/s
考虑堵管后的流速 =5.20m/s
平均温度下水动力粘度 =8.819×10-5kg/(m·s)（查表）
一回路水雷诺数 =812996
摩擦阻力系数 =0.0105
壁温下动力粘度 =9.544×10-5kg/(m·s)（查表）
温度修正系数 =0.989
摩擦阻力 =43859Pa
2.5.2 局部阻力计算
下封头内径 =2.6m
水室截面积 =2.65m2
进口管直径 =0.62m
进口管截面积 =0.302m2
比值=0.114
突扩阻力系数 =0.785（查表）
一回路水入口处比容 =0.001421m3/kg（15.0MPa，310℃）
入口管内流速 =10.01m/s
从入口管到水室阻力 =27677Pa
水室转弯45°阻力系数 =0.9（查表）
水室转弯45°阻力 =31731Pa
传热管流通截面积 =0.59m2
考虑有堵管后截面积 =0.56m2
系数 =0.21
传热管入口阻力系数 =0.4（查表）
传热管入口阻力 =3806Pa
U形管转180°阻力系数 =0.5（查表）
U形管转180°阻力 =4906Pa
传热管出口阻力系数 =0.53（查表）
出口处水比容 =0.001341m3/kg（15.0MPa，290℃）
传热管出口阻力 =5342Pa
出口管内流速 =9.44m/s
水室转弯阻力系数 =0.9（查表）
水室转弯阻力 =29904Pa
出口管突缩阻力系数 =0.46（查表）
出口管突缩阻力 =15284Pa
2.5.3总阻力
总阻力 =161699Pa
设计阻力 =177869Pa
2.6二回路水循环阻力计算
2.6.1下降空间阻力
给水温度 =220℃（给定）
二回路饱和温度 =264℃（5.0MPa）
下降空间水比容 =0.001286m3/kg（近似取5.0MPa下饱和水比容）
入口阻力系数 =1（选取）
出口阻力系数 =1（选取）
定位装置阻力系数 =1（选取）
下降空间高度 =5.70m
衬筒外径 =2.464m
下筒体内径 =2.64m
下降空间当量直径 =0.176m
绝对粗糙度 =0.15mm
摩擦系数 =0.019
下降空间截面积 =0.71m2
下降空间水流速 =[3,4,5]×126×0.001286÷0.71=[0.68，0.91，1.14]m/s
下降空间阻力 =[645，1164，1827]Pa
2.6.2上升空间摩擦阻力
饱和水比容 =0.001286m3/kg（5.0MPa）
饱和蒸汽比容 =0.039439（5.0MPa）
衬筒内径 =2.44m
传热管外径 =0.022m
支撑板定位拉杆数量 =10
上升空间流通面积 =3.09m2
上升空间当量直径 =0.042m
循环速度 =[3，4，5]×126×0.001286÷3.09=[0.16，0.21，0.26]m/s
出口水相折算速度 =[0.10，0.16，0.21]m/s
水相平均折算速度 =[0.13，0.185，0.235]m/s
出口汽相折算速度 =1.61m/s
汽相平均折算速度 =0.805m/s
水相运动粘度 =0.1286×10-6m2/s（5.0MPa）
汽相运动粘度 =0.7113×10-6m2/s（5.0MPa）
水相雷诺数 =[42457，60420，76750]
汽相雷诺数 =47533
判别流型：均为紊流。
管束直段高 =4.0m
水相摩阻系数v =[0.022，0.020，0.019]
汽相摩阻系数 =0.021
按折算速度计算的水相摩擦阻力 =[13.77，25.35，38.85]Pa
按折算速度计算的汽相摩擦阻力 =5.48Pa
参量 =[1.59，2.15，2.66]
=[14.02,10.62,8.69]
=[35.20,48.06,61.02]
水相摩擦阻力 =[237.68,324.53,412.04]Pa
汽相摩擦阻力 =[237.68,324.53.412.04]Pa
摩擦阻力 =[237.68,324.53.412.04]Pa
2.6.3上升空间局部阻力
支撑板数目 N=6
上升流道单元面积 =568.5mm2
支撑板单元开孔面积
面积比0.2
局部阻力系数
按折算速度计算的液相局部阻力 =[2337.36,4581.22,7573.04]Pa
按折算速度计算的汽相局部阻力
参量
二回路工作压力 =5.0MPa
临界压力 =22.12MPa
参数
参数

液相局部阻力
汽相局部阻力
局部阻力
2.6.4上升空间弯管区阻力
管束弯头最大节圆直径
弯管区重心至圆心距离
计算冲刷排数 =16（取整）
系数
系数
液相雷诺数 =[33993.31,50989.96,67986.62]
汽相雷诺数 =94260.68
液相摩擦阻力
汽相摩擦阻力
液相阻力
汽相阻力
参量

液相阻力
汽相阻力
弯管区阻力
2.6.5上升空间加速阻力
管束出口质量含汽率 =[0.333,0.25,0.20]
管束出口体积含汽率 =[0.939,0.911,0.885]
系数
管束出口截面含汽率
质量流速
加速阻力
2.6.6 上升空间流量分派孔阻力
阻力系数 =8
孔板局部阻力 =[89.75,159.56,249.32]
上升空间阻力
2.6.7 汽水分离器阻力
汽水分离器阻力
2.6.8 循环总阻力
循环总阻力
2.7运动压头计算
2.7.1预热段高度计算
二回路给水焓
二回路饱和水焓
液面高度
下降空间下端压力
此压力下的饱和水焓

预热段高度
2.7.2运动压头计算
蒸发段高
管束上方区段高度
蒸发段平均质量含汽率
蒸发段平均体积含汽率 =[0.860,0.814,0.773]
蒸发段平均截面含汽率
管束上方区段平均截面含汽率
蒸发段运动压头
管束上方区段压头
运动压头
2.8 循环倍率的拟定
将循环倍率、循环运动压头和循环运动压头相应数值列出表并做曲线，得以下结果：
循环倍率
3
4
5
总阻力
21604.23358
28512.22731
36339.02244
运动压头
30696.24145
29184.52
27818.77

由上图可近似拟定循环倍率为3.8，满足2到5之间的规定。

第三章 结论与评价

本设计说明书重要对蒸汽发生器的设计计算进行说明解释。基本完毕了课程设计规定的对蒸汽发生器换热、水力和强度等项目的计算任务。
通览本次设计，本人对蒸汽发生器的结构、原理有了进一步理解。同时也对蒸汽发生器“设计”的大体环节与过程初步了解。应当说，本次设计是十分不成熟的，特别是在管束直径和弯管计算以及传热管排布等环节做了较大简化解决，此外，由于对机械加工、材料等方面知识了解不够，结构设计也存在诸多不不严谨设计，这一方面是由于设计者的经验局限性，二是时间所限，计算结果没有得到进一步仿真验证，故设计结果实际应用价值不大。

第四章 参 考 文 献

[1] 核动力设备/孙中宁主编.—哈尔滨：哈尔滨工程大学出版社，2023.
[2] 气液两相流/阎昌琪主编.-2版.—哈尔滨：哈尔滨工程大学出版社，2023.

序 号
项 目
符号
单 位
公式及来源
数 值
一、热平衡
1
一回路放热量
Q
kW
给定
231000
2
一回路工作压力
p1
MPa
给定
15.0
3
一回路水进口温度

℃
给定
310
4
一回路水出口温度

℃
给定
290
5
一回路水平均温度
ta
℃

300
6
一回路水进口焓

kJ/Kg
查表
1394.21
7
一回路水出口焓

kJ/Kg
查表
1284.45
8
蒸发器热效率

给定
0.99
9
一回路水流量
G1
kg/s
Q/（i1′-i1″）
2125.85
10
二回路工作压力
ps
Pa
给定
5.0
11
二回路饱和温度
ts
℃
查表
2.64
12
二回路水饱和焓

kJ/kg
查表
1154.50
13
二回路给水温度
tf
℃
给定
220
14
二回路给水焓
if
KJ/Kg
查表
944.38
15
汽化潜热
r
kJ/Kg
查表
1639.73
16
蒸汽干度
x

给定
0.99
17
排放系数
Cs

给定
1％
18
二回路蒸汽产量
D
kg/s

126
19
二回路排污量
Dbd
kg/s
Cs D
1.26
附录一：热力计算表

序号
项 目
符号
单 位
公式及来源
数 值
二、传热计算
20
传热管外径
do
m
选 定
0.022
21
传热管内径
di
m
选 定
0.019
22
单管流通面积
a
m2

2.84×10-4
23
U型管数目
n

结构设计定
2082
24
一回路流通面积
A
m2

0.59
25
一回路水平均比容

m3/Kg
查 表
0.001378
26
一回路水流速
u1
m/s

4.95
27
一回路水导热系数

W/m·℃
查 表
0.56
28
一回路水动力粘度

kg/m·s
查 表
8.833×10-5
29
一回路水普朗特数
Prf

查 表
0.8616
30
一回路水雷诺数
Ref

u1di/
780000
31
一回路侧放热系数

W/m2·℃
0.023
33129
32
传热管导热系数

W/m2·℃
给定
17.4
33
传热管壁热阻
Rw
m2·℃/W

9.27×10-5
34
污垢热阻
Rf
m2·℃/W
按Inconel—600选定
2.6×10-5
35
二回路侧放热系数

W/m2·℃

27357
36
传热系数
k
W/m2·℃

5257.5
37
大端温差

℃

46
38
小端温差

℃

26
39
对数平均温差

℃

35
序号
项 目
符号
单 位
公式与来源
数 值
40
热负荷

W/ m2

183000
41
计算传热面积
F
m2

1262
42
传热裕度系数

选 定

1.1
43
设计传热面积

m2

1388
三、管束结构
1
传热管总长

m

20235
2
排列方式

正方形

3
节 距
t
m
选 定
0.0308
4
最小U型管节园直径

m
4t
0.1232
5
实际布管数
n
根
结构设计定
2082
6
管束直径
Dtb
m
结构设计定
2.4
7
弯管总长
L弯
m
结构设计定
3.226
8
直管总长
L直
m
L总—L弯
16.859
9
管束直段高
H直
m
L直/
4.0
10
管束弯段高
H弯
m
Rmax
1.15
11
管束总高
Htb
m
H直+H弯
5.15
12
传热管实际平均长度

m
（L总/n）+2管板厚
11.45
13
最长管子长
lmax
m
+2H直+2管板厚
12.67
14
最短管子长
lmin
m
+2H直+2管板厚
9.09

四、重要管道内径
序号
项 目
符号
单 位
公式与来源
数 值
1
冷却剂平均比容

m3/Kg
查 表
0.001378
2
主管道计算流速

m/s
选取：8~12 m/s
10
3
主管道计算内径

m

0.61
4
主管道设计内径

m
选 取
0.62
5
主管道设计流速
u10
m/s

9.7
6
新蒸汽比容

m3/Kg

0.039064
7
蒸汽管计算流速

m/s
选取：30~40 m/s
36
8
蒸汽管计算内径

m

0.417
9
蒸汽管设计内径

m
选 取
0.42
10
蒸汽管设计流速

m/s

35.53
11
二回路给水比容

m3/Kg
查 表
0.001187
12
给水管计算流速

m/s
选取：2~5 m/s
4
13
给水管计算内径

m

0.2182
14
给水管设计内径

m
选 取
0.22
15
给水管设计流速

m/s

3.93

附录2：蒸汽发生器水力计算表
序 号
项 目
符号
单 位
公式及来源
数 值
Ⅰ一回路水阻力计算
一、U型管内摩擦阻力计算
1
传热管实际平均长度

m
结构设计
11.45
2
当量直径

m
结构设计
0.019
3
一回路水流量
G1
kg/s
热工计算定
2125.85
4
一回路水平均比容

m3/kg
查 表
0.001378
5
一回路水流速

m/s
热工计算定
4.95
6
考虑堵管后流速

m/s
1.05u1
5.20
7
一回路水雷诺数
Re

热工计算定
812996
8
摩擦阻力系数

0.3164Re-0.25
0.0105
9
平均温度下动力粘度

kg/m
查 表
8.819×10-5
10
壁温下动力粘度

kg/m
按查表
9.544×10-5
11
温度修正系数

0.989
12
摩擦阻力

Pa

43859
二、局部阻力计算
13
下封头内径
D1
m
结构设计定
2.6
14
水室截面积
Fc
m2

2.65
15
进口管内径
d1i
m
选定
0.62
16
进口管截面积
A1
m2

0.302

序号
项 目
符号
单 位
公式及来源
数 值
17
比 值

0.114
18
突扩阻力系数

查 表
0.785
19
一回路水入口处比容

m3/kg
查 表
0.001421
20
一回路水入口处密度

kg/m3

703.73
21
入口管内流速
u1i
m/s
热工计算定
10.01
22
从入口管至水室阻力

Pa

27677
23
水室转弯45°阻力系数

查 表
0.9
24
水室转弯45°阻力

Pa

31731
25
传热管流道截面
A
m2
热工计算定
0.59
26
考虑有堵管后截面
A′
m2
A/1.05
0.56
27
系 数

0.21
28
传热管入口阻力系数

查 表
0.4
29
传热管入口阻力

Pa

3806
30
U型管转180°阻力系数

查 表
0.5
31
U型管转180°阻力

Pa

4906
32
传热管出口阻力系数

查 表
0.53
33
出口处水比容

m3/kg
查 表
0.001341
34
出口处水密度

kg/m3

745.71
35
传热管出口阻力

Pa

5342

序号
项目
符号
单位
公式及来源
数值
36
出口管内流速
u2
m/s

9.44
37
水室转弯阻力系数
ξ6

查 表
0.9
38
水室转弯阻力

Pa
ξ6
29904
39
出口管突缩阻力系数
ξ7

查 表
0.46
40
出口管突缩阻力

Pa
ξ7
15284
三、总阻力
41
总阻力

Pa

161699
42
设计阻力
设
Pa

177869
Ⅱ二回路水循环阻力计算
一、下降空间阻力
1
循环倍率
CR

假定
3
4
5
2
给水温度
tf
℃
给定
220
220
220
3
二回路饱和温度
tS
℃
查表
264
264
264
4
下降空间水比容
vd
m3/kg
近似取饱和比容
0.001286
0.001286
0.001286
5
下降空间水密度

kg/m3

777.60
777.60
777.60
6
入口阻力系数
ξin

选取
1
1
1
7
出口阻力系数

选取
1
1
1
8
定位装置阻力系数
ξf

选取
1
1
1

序号
项 目
符号
单位
公式及来源
数 值
9
下降空间高度
H0
m
结构设计定
5.70
5.70
5.70
10
套筒外径
Dw0
m
结构设计定
2.464
2.464
2.464
11
下筒体内径
Dsi
m
结构设计定
2.64
2.64
2.64
12
下降空间当量直径
De
m
Dsi—Dwo
0.176
0.176
0.176
13
绝对粗糙度

m
选 定
0.15
0.15
0.15
14
摩擦系数

0.019
0.019
0.019
15
下降空间截面积
Fd
m2

0.71
0.71
0.71
16
下降空间水流速
ud
m/s

0.68
0.91
1.14
17
下降空间阻力

Pa

645
1164
1827
二、上升空间阻力
1、摩擦阻力
1
饱和水比容

m3/kg
查 表
0.001286
0.001286
0.001286
2
饱和水密度

kg/m3

777.60
777.60
777.60
3
饱和蒸汽比容

m3/kg
查 表
0.039439
0.039439
0.039439
4
饱和蒸汽密度

kg/m3

25.36
25.36
25.36
5
套筒内径
Dw1
m
结构设计定
2.44
2.44
2.44
6
传热管外径
d0
m
热工计算定
0.022
0.022
0.022
7
支撑板定位拉杆数量

根
结构设计定
10
10
10
8
上升空间流通面积
Fu
m2

3.09
3.09
3.09

序号
项 目
符号
单位
公式及来源
数 值
9
上升空间当量直径
de
m

0.042
0.042
0.042
10
循环速度

m/s

0.16
0.21
0.26
11
出口水相折算速度

m/s

0.10
0.16
0.21
12
水相平均折算速度

m/s

0.13
0.185
0.235
13
出口汽相折算速度

m/s

1.61
1.61
1.61
14
汽相平均折算速度

0.805
0.805
0.805
15
水相运动粘度

m2/s
查 表
0.1286×10-610-6
0.1286×10-6
0.1286×10-6
16
汽相运动粘度

m2/s
查 表
0.7113×10-6
