1、中国国家标准人防工程施工及验收规范 GBJ13490 主编部门:中国人民防空委员会 同意部门:中国建设部 施行日期:1991年5月1日相关公布国家标准人防工程施工及验收规范通知(90)建标字第298号 依据国家计委计综19851号文通知要求,由中国人民防空委员会会同相关部门共同制订人防工程施工及验收规范,已经相关部门会审。现同意人防工程施工及验收规范GBJ134-90为国家标准,自1991年5月1日起施行。本规范由中国人民防空委员会管理,其具体解释等工作由辽宁省人民防空办公室负责。出版发行由建设部标准定额研究所负责组织。中国建设部1990年6月23日编 制 说 明 本规范是依据国家计委计综19

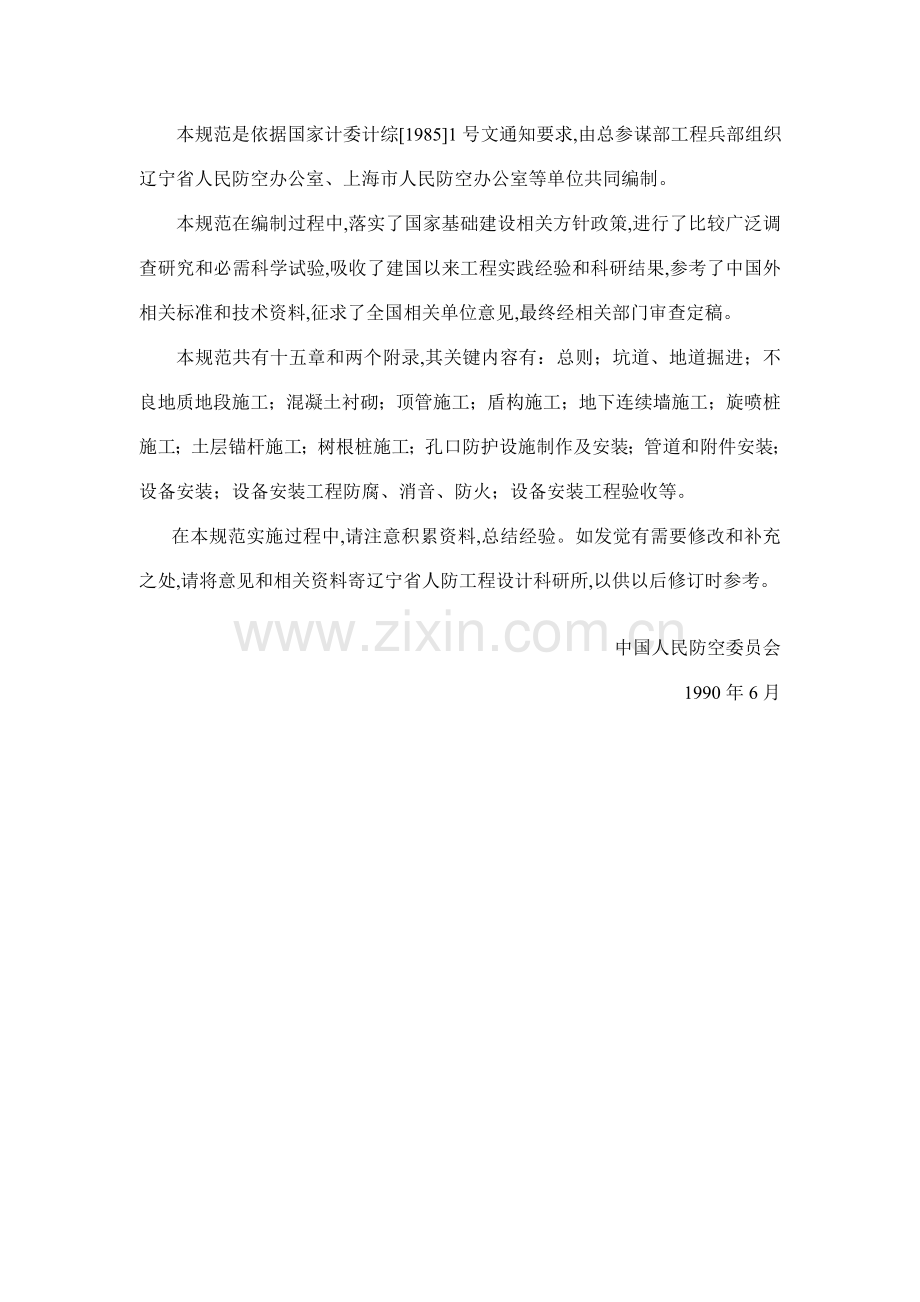

2、851号文通知要求,由总参谋部工程兵部组织辽宁省人民防空办公室、上海市人民防空办公室等单位共同编制。 本规范在编制过程中,落实了国家基础建设相关方针政策,进行了比较广泛调查研究和必需科学试验,吸收了建国以来工程实践经验和科研结果,参考了中国外相关标准和技术资料,征求了全国相关单位意见,最终经相关部门审查定稿。 本规范共有十五章和两个附录,其关键内容有:总则;坑道、地道掘进;不良地质地段施工;混凝土衬砌;顶管施工;盾构施工;地下连续墙施工;旋喷桩施工;土层锚杆施工;树根桩施工;孔口防护设施制作及安装;管道和附件安装;设备安装;设备安装工程防腐、消音、防火;设备安装工程验收等。在本规范实施过程中,

3、请注意积累资料,总结经验。如发觉有需要修改和补充之处,请将意见和相关资料寄辽宁省人防工程设计科研所,以供以后修订时参考。中国人民防空委员会1990年6月目 录第一章 总则第二章 坑道、地道掘进 第一节 通常要求 第二节 施工测量 第三节 工程掘进 第四节 工程验收第三章 不良地质地段施工 第一节 通常要求 第二节 超前锚杆支护 第三节 小导管注浆支护 第四节 管棚支护第四章 混凝土衬砌 第一节 模板加工及安装 第二节 混凝土浇筑 第三节 工程验收第五章 顶管施工 第一节 通常要求 第二节 施工准备 第三节 顶管顶进 第四节 顶进测量和纠偏 第五节 工程验收第六章 盾构施工 第一节 通常要求 第

4、二节 施工准备 第三节 盾构掘进 第四节 管片拼装及防水处理 第五节 压浆施工 第六节 工程验收第七章 地下连续墙施工 第一节 通常要求 第二节 墙体施工 第三节 逆法施工 第四节 工程验收第八章 旋喷桩施工第九章 土层锚杆施工 第一节 通常要求 第二节 钻孔 第三节 锚杆 第四节 注浆 第五节 张拉锚固 第六节 工程验收第十章 树根桩法施工 第一节 钻孔 第二节 钢筋笼 第三节 注浆 第四节 树根桩和基础连接 第五节 工程验收第十一章 孔口防护设施制作及安装 第一节 防护门、防护密闭门、密闭门门扇和门框墙制作 第二节 防护门、防护密闭门、密闭门安装 第三节 防护设施包装、运输和堆放 第四节

5、工程验收第十二章 管道和附件安装 第一节 密闭穿墙短管制作及安装 第二节 通风管道和附件制作及安装 第三节 给水排水管道、供油管道和附件安装 第四节 电缆、电线穿管安装 第五节 排烟管(道)和附件安装第十三章 设备安装 第一节 设备基础 第二节 通风设备安装 第三节 给水排水设备安装 第四节 电气设备安装第十四章 设备安装工程防腐、消音、防火第十五章 设备安装工程验收附录一 名词解释附录二 本规范用词说明附加说明第一章 总 则 第1.0.1条 为使人防工程施工符合技术优异、经济合理、安全适用、确保质量和平战结合要求,特制订本规范。 第1.0.2条 本规范适适用于新建、扩建和改建各类人防工程施工

6、及验收。 第1.0.3条 人防工程施工前,应含有下列文件: 一、工程地质勘察汇报; 二、完整工程施工图纸; 三、施工区域内原有地下管线、地下构筑物图纸资料; 四、经过同意施工组织设计或施工方案; 五、必需试验资料。 第1.0.4条 工程施工应符合设计要求。所使用材料、构件和设备,应含有出厂合格证并符合产品质量标准;当无合格证时,应进行检验,符合质量要求方可使用。 第1.0.5条 当工程施工影响邻近建筑物、构筑物或管线等使用和安全时,应采取有效方法进行处理。 第1.0.6条 工程施工中,对隐蔽工程应作统计,并应进行中间或分项检验,合格后方可进行下一工序施工。 第1.0.7条 工程在冬期施工时,应

7、采取防冻方法。 第1.0.8条 设备安装工程应和土建工程紧密配合,土建主体工程结束并检验合格后,方可进行设备安装。 第1.0.9条 人防工程施工及验收,除应遵守本规范外,尚应符合国家现行相关标准规范要求。第二章 坑道、地道掘进第一节 通常要求 第2.1.1条 本章适适用于岩层中坑道、地道掘进施工及验收。 第2.1.2条 穿越建筑物、构筑物、街道、铁路等坑道、地道掘进时,应采取连续作业和可靠安全方法。 第2.1.3条 坑道、地道轴线方向、高程、纵坡和口部位置均应符合设计要求。 第2.1.4条 经过松软破碎地带大断面坑道、地道,宜采取导洞超前掘进施工方法。导洞超前长度应依据地质情况、导洞部署和通风

8、条件等原因经综合技术经济比较后确定。 第2.1.5条 坑道、地道掘进时,应采取湿式钻孔、洒水装碴和加强通风等综合防尘方法。第二节 施工测量 第2.2.1条 施工中应对轴线方向、高程和距离进行复测。复测应符合下列要求: 一、复测轴线方向时,每个测点应进行两个以上测回; 二、复测高程时,水准测量前后视距宜相等,水准尺读数应正确到毫米; 三、复测两标桩之间轴线长度时,应采取钢尺测量,其偏差不应超出0.2。 第2.2.2条 口部测量应符合下列要求: 一、应依据口部中心桩测设底部起挖桩和上部起挖桩;在显著和便于保护地点设置水准点,并应设高程标志; 二、在距底部起挖桩和上部起挖桩3m以外,宜各设一对控制中

9、心桩; 三、在洞口掘进5m以后,宜在洞口底部埋设标桩。 第2.2.3条 坑道、地道掘进必需标设中线和腰线,并应符合下列要求: 一、宜采取经纬仪标设坑道、地道方向。当采取经纬仪标设方向时,宜每隔30m设一组中线,每组不应少于3条,其间距不宜小于2m; 二、宜采取水准仪标设坑道、地道坡度。当采取水准仪标设坡度时,宜每隔20m设3对腰线点,其间距不宜小于2m; 三、坑道、地道掘进时,每隔100m应对中线和腰线进行一次校核。第三节 工程掘进 第2.3.1条 坑道、地道掘进应采取光面爆破。光面爆破爆破参数,可按下列要求采取: 一、炮孔深度为1.83.5m; 二、周围炮孔间距为350600mm; 三、周围

10、炮孔密集系数为0.51.0; 四、周围炮孔药卷直径为2025mm; 五、当采取2号岩石硝铵炸药时,周围炮孔单位长度装药量:软岩为70120g/m,中硬岩为200300g/m;硬岩为300350g/m。 第2.3.2条 当掘进对穿、斜交、正交坑道、地道时,必需有正确实测图。当两个作业面相距小于或等于15m时,应停止一面作业。 第2.3.3条 钻孔作业应符合下列要求: 一、钻孔前应将作业面清出实底; 二、必需采取湿式钻孔法钻孔,其水压不得小于0.3MPa,风压不得小于0.5MPa; 三、严禁沿残留炮孔钻进。 第2.3.4条 爆破作业应符合下列要求: 一、严禁采取不符合产品标准爆破材料; 二、过期爆

11、破材料,必需经过检验,符合质量要求时方可使用; 三、在有地下水地段,所用爆破材料应符合防水要求。 第2.3.5条 坑道、地道掘进宜采取火花起爆或电力起爆。当采取火花起爆时,每卷导火索在使用前均应将两端各切去50mm,并从一端取1m作燃速试验;导火索长度应依据点火人员在点燃全部导火索后能隐蔽到安全地点所需时间确定,但不得小于1.2m。当采取电力起爆时,电雷管使用前,应进行导电性能检验,输出电流不应大于50mA;在同一爆破网路内,当电阻小于1.2时,雷管电阻差不应大于0.2;当电阻为1.22时,电阻差不应大于0.3;电爆母线和连接线必需采取绝缘导线。 第2.3.6条 当施工现场杂散电流值大于30m

12、A时,不宜采取电力起爆。当受条件限制需采取电力起爆时,应采取下列防杂散电流方法: 一、检验电气设备接地质量; 二、爆破导线不得有破损和裸露接头; 三、应采取紫铜桥丝低电阻电雷管或无桥丝电雷管,并应采取高能发爆器引爆。 第2.3.7条 运输轨道铺设,应符合下列要求: 一、钢轨型号:人力推斗车不宜小于8kg/m,机车牵引不应小于15kg/m; 二、线路坡度:人力推斗车不宜超出15,机车牵引不宜超出25,洞外卸碴线尽端应设有510上坡段; 第2.4.2条 毛洞局部超挖不得大于150mm,且其累计面积不得大于毛洞总面积15%。 第2.4.3条 毛洞中心线局部偏移不得超出200mm,且其累计长度不得大于

13、毛洞全长15%。 第2.4.4条 毛洞坡度局部偏差不得超出20%,且其累计长度不得大于毛洞全长20%。第三章 不良地质地段施工第一节 通常要求 第3.1.1条 当坑道、地道掘进后围岩自稳时间不能满足支护要求时,宜采取先加固后掘进方法。 第3.1.2条 工程经过不良地质地段,应符合下列要求: 一、宜采取风镐等机械挖掘; 二、当采取爆破掘进时,应打浅眼、放小炮,并应控制掘进进尺和炮孔装药量; 三、应采取新奥法,边掘进,边量测,边衬砌; 四、当不采取全断面掘进时,掘进后应立即进行临时支护,并应依据支护情况和量测结果,再进行全断面掘进和永久衬砌; 五、当工程上方有建筑物、构筑物时,在掘进过程中应测量围

14、岩位移、地面沉降量和锚杆、喷层等受力情况。第二节 超前锚杆支护 第3.2.1条 在未扰动而破碎岩层、结构面裂隙发育块状岩层或松散渗水岩层中掘进坑道、地道,宜采取超前锚杆支护。 第3.2.2条 超前锚杆宜采取有钢支撑超前锚杆或悬吊式超前锚杆。锚杆尾部支撑必需坚固(见图3.2.21、图3.2.22)。 第3.2.3条 锚杆和毛洞轴线夹角应依据地质条件确定,并应符合下列要求: 一、在未扰动而破碎岩层中,宜采取全长固结砂浆锚杆,1025。 第3.3.4条 小导管注浆应符合下列要求: 一、注浆前,应向作业面喷射混凝土,喷层厚度不宜小于50mm。 二、浆液可为水泥浆或水泥砂浆。当采取水泥砂浆时,其配合比宜

15、为1113,并应采取早强水泥或掺入早强剂。在岩层中注浆应取偏小值;在松散体中注浆应取偏大值。当浆液扩散困难时,其砂浆配合比可为10.5。 二、注浆量和注浆压力应依据试验确定。 四、在特殊地质条件下,可采取加硅酸钠、三乙醇胺等双液注浆。 五、注浆次序应由拱脚向拱顶逐管注浆。 第3.3.5条 当浆液固结强度达成10MPa和拱部开挖后不坍塌时,方可继续掘进。第四节 管棚支护 第3.4.1条 在回填土堆积层、断层破碎带等地层中掘进坑道、地道,宜采取管棚支护。 第3.4.2条 管棚支护长度不宜大于40m。 第3.4.3条 管棚宜采取厚壁钢管。其直径不应小于100mm;长度宜为23m。钢管之间净距宜为40

16、0700mm。 第3.4.4条 管棚钢管接头材料强度应和钢管强度相等。接头应交错部署。 第3.4.5条 在岩层中钻孔,钻头直径宜比钢管直径大4mm。 第3.4.6条 管棚应靠近拱顶部署,管棚钢管和衬砌距离应小于400mm。 第3.4.7条 在钻孔过程中,应立即测量钻孔方位。当钻孔钻进深度小于或等于5m时,方位测量不宜少于8次;当钻进深度大于5m时,每钻进23m应进行一次方位测量。对每次测量钻孔方位,其许可偏差不应超出1%。 第3.4.8条 当钻孔偏斜超出许可偏差时,应在孔内注入水泥砂浆,并待水泥砂浆强度达成10MPa后,方可重新钻孔。 第3.4.9条 钻孔完成,并经检验其位置、方向、深度、角度

17、等均符合要求后,方可进行管棚施工。 第3.4.10条 当钻进过程中易产生塌孔时,宜以钢管替换钻杆,在钢管前端镶焊合金片,并随钻随接钢管。 第3.4.11条 当要求控制坑道、地道上方地面下沉时,钢管外空隙应注浆充填密实。 第3.4.12条 管棚注浆应符合下列要求: 一、钢管安装完成,应将管内岩粉冲洗洁净; 二、水泥浆水灰比宜为0.51.0; 三、水泥浆注浆压力不应大于0.2MPa; 四、水泥砂浆注浆压力不应小于0.2MPa。第四章 混凝土衬砌第一节 模板加工及安装 第4.1.1条 木模板加工应符合下列要求: 一、模板及支架木材,应无虫蛀、腐蚀、变形、裂缝。严禁使用含水率大于25%木材。 二、模板

18、贴靠混凝土一面应刨光。 三、模板节点应结合牢靠,接榫受力可靠;模板尺寸应正确,拼缝严密。 四、拱板宽度应依据衬砌跨度和弧度确定;模板长度宜为12个拱架间距。 五、模板加工完成,应进行试配检验,分类堆放。 第4.1.2条 钢模板加工应符合下列要求: 一、用作模板钢板厚度不应小于3.5mm; 二、模板应便于装配和拆除; 三、模板应平整光滑,拼缝严密; 四、模板上螺栓孔位置应确保任意两块模板上下、左右均可相互连接; 五、模板应有足够刚度。 第4.1.3条 在安装模板时,应正确牢靠地预埋穿墙管、铁件、木砖等。 第4.1.4条 模板安装许可偏差应符合表4.1.4要求。 二、浇筑顶拱时,应从两侧拱脚向上对

19、称进行; 三、超挖部分在浇筑前,应采取毛石回填密实。 第4.2.6条 采取先拱后墙法浇筑混凝土时,应符合下列要求: 一、浇筑顶拱时,拱架标高应提升2040mm;拱脚超挖部分应采取强度等级相同混凝土回填密实。 二、顶拱浇筑后,混凝土达成设计强度70%及以上方可开挖侧墙。 三、浇筑侧墙时,必需清除拱脚处浮碴和杂物。 第4.2.7条 采取泵送混凝土,应符合下列要求: 一、泵送前,应采取水、水泥浆或水泥砂浆润滑输送管道; 二、泵送时,受料斗内应充满混凝土; 三、当泵送间歇时间超出45min或浇筑完成时,应采取压力水冲洗输送管内残留混凝土。 第4.2.8条 后浇缝施工,应符合下列要求: 一、后浇缝应设在

20、受力和变形较小部位,其宽度可为1m; 二、后浇缝应在其两侧混凝土龄期达成42d后施工; 三、施工前,应将接缝处混凝土凿毛,清除洁净,保持湿润,并刷水泥浆; 四、后浇缝应采取赔偿收缩混凝土浇筑,其配合比应经试验确定,强度等级不应低于两侧混凝土; 五、后浇缝混凝土养护时间不得少于28d。 第4.2.9条 施工缝位置,应符合下列要求: 一、顶板、底板不宜设施工缝,顶拱、底拱不宜设纵向施工缝。 二、侧墙水平施工缝应设在高出底板表面大于500mm墙体上。当侧墙上有孔洞时,施工缝距孔洞边缘不宜小于300mm。 三、当采取先墙后拱法时,水平施工缝宜设在起拱线以下300500mm处。当采取先拱后墙法时,水平施

21、工缝可设在起拱线处,但必需采取防水方法。 四、垂直施工缝应避开地下水和裂隙水较多地段,并宜作为变形缝。 第4.2.10条 在施工缝上浇筑混凝土前,应将施工缝处混凝土表面凿毛,清除杂物,冲洗洁净,保持湿润;在施工缝表面宜铺上一层水泥砂浆,其厚度宜为2025mm,灰砂比宜为11。第三节 工程验收 第4.3.1条 混凝土应振捣密实。按梁、柱件数和墙、板、拱有代表性房间应各抽查10%,且不得少于3处。当每个检验件有蜂窝、孔洞、露筋时,其蜂窝、孔洞面积和露筋长度应符合下列要求: 一、梁、柱上任何一处蜂窝面积小于1000cm2,累计小于cm2;孔洞面积小于40cm2,累计小于80cm2;露筋长度小于10c

22、m2,累计小于20cm。 二、墙、板、拱上任何一处蜂窝面积小于cm2,累计小于4000cm2;孔洞面积小于100cm2,累计小于200cm2;露筋长度小于20cm,累计小于40cm。 第4.3.2条 混凝土结构尺寸许可偏差应符合表4.3.2要求。 二、工作井后壁必需含有足够强度和稳定性; 三、当计算总顶推力大于8000kN时,应采取中间接力顶。 第5.2.3条 顶管导轨铺设,应符合下列要求: 一、两导轨轨顶标高应相等;轨顶标高许可偏差应为+3mm、-2mm,并应预留压缩高度。 二、导轨前端和工作井井壁之间距离不应小于1m;钢管底面和井底板之间距离不应小于0.8m。 第5.2.4条 千斤顶安装,

23、应符合下列要求: 一、千斤顶应沿顶管圆周对称部署,每对千斤顶顶力必需相同。 二、千斤顶顶力中心应在顶管管底以上、顶管直径高度1/32/5处。 三、千斤顶安装位置许可偏差不应超出3mm;其头部严禁向上倾斜,向下偏差不应超出3mm,水平偏差不应超出2mm。 四、每台千斤顶均应有独立控制系统。 第5.2.5条 顶进工具管安放在导轨上后,应测量其前后端中心偏差和相对高差。 第5.2.6条 顶铁安装应符合下列要求: 一、顶管顶进时,环形顶铁和弧形顶铁应配合使用。 二、纵向顶铁中心线应和顶管轴线平行;纵向顶铁应和横向顶铁垂直相接。 三、纵向顶铁着力点应在顶管管底以上、顶管直径高度1/32/5处。 四、顶铁

24、和导轨接触处必需平整光滑,顶铁和顶管端面之间应采取可塑性材料衬垫。 第5.2.7条 在粉砂土层中顶管时,应采取预防流砂涌入工作井方法。第三节 顶管顶进 第5.3.1条 开顶前,必需对全部顶进设备进行全方面检验,并进行试顶,确无故障后方可顶进。 第5.3.2条 向工作井下管时,严禁冲撞导轨;下管处下方严禁站人。 第5.3.3条 工具管出洞时,管头宜高出顶管轴线25mm,水平偏差不应超出3mm。 第5.3.4条 顶进作业应符合下列要求: 一、顶进作业中当油压忽然升高时,应立即停止顶进,查明原因并进行处理后,方可继续顶进。 二、千斤顶活塞伸出长度不得大于许可冲程;在顶进过程中,顶铁两侧不得停留人。

25、三、当顶进不连续作业时,应保持工具管端部充满土塞;当土塞可能松塌时,应在工具管端部注满压力水。 四、当地表不许可隆起变形时,严禁采取闷顶。 第5.3.5条 在顶管外有承压地下水或在砂砾层中顶进时,应随时对管外空隙充填触变泥浆。长距离顶管应设置中继接力环。 第5.3.6条 顶进过程中,排除障碍物后形成空隙应填实,在顶管上部枯井、洞穴等应进行注浆或回填。 第5.3.7条 采取水力机械开挖,应符合下列要求: 一、高压泵应设在工作井周围;水枪出口处水压应大于1MPa。 二、应在工具管进入土层500mm后进行冲水;严禁高压水冲射工具管刃口以外土体。 第5.3.8条 在地下水压差较大土层中顶进时,应采取管

26、头局部气压法顶进。当在地下水位以下顶进时,地下水位高出机头顶部距离,应等于或大于机头直径1/2;当穿越河道顶进时,顶管覆土厚度不得小于2m。 第5.3.9条 局部气压法顶进,应符合下列要求: 工具管胸板上全部密封装置应符合密闭要求; 二、在气压下冲、吸泥时,气压应小于地下水水压; 三、当吸泥莲蓬头堵塞需要打开胸板清石孔进行处理时,必需将钢管顶进200300mm,并严禁带气压打开清石孔封板; 四、当顶进正面阻力过大时,可冲去工具管前端格栅外部分土体。 第5.3.10条 钢筋混凝土管接头所用钢套环应焊接牢靠。清除焊渣后应进行除锈、防腐、防水处理。 第5.3.11条 钢管焊接应符合下列要求: 一、钢

27、管对口焊接时,管口偏差不应超出壁厚10%,且不得大于3mm; 二、在钢管焊接结束后,方可开动千斤顶; 三、钢管底部焊接应在钢管焊口脱离导轨后进行。第四节 顶进测量和纠偏 第5.4.1条 顶进过程中,每班均应依据测量结果绘制顶管轴线轨迹图。 第5.4.2条 顶管正常掘进时,应每隔8001000mm测量一次。当发觉偏差需进行校正时,应每隔500mm测量一次,并应立即纠偏。 第5.4.3条 在纠偏过程中,应勤测量,多微调。每次纠偏角度宜为1020,不得大于1。 第5.4.4条当采取没有螺栓定位器工具管纠偏时,连续顶进压力应小于35MPa。 第5.4.5条 当顶管直径大于2m、入土长度小于20m时,可

28、采取调整顶力中心方法纠偏,并应保持顶进设备稳定。 第5.4.6条 宜采取测力纠偏或测力自控纠偏。第六章 盾构施工第一节 通常要求 第6.1.1条 本章适适用于软土地层中手掘式、网格式、局部气压式等中小型盾构施工。 第6.1.2条 盾构型式选择应依据土层性质、施工地域地形、地面建筑及地下管线等情况,经综合技术经济比较后确定。 第6.1.3条 盾构顶部最小覆土厚度,应依据地面建筑物、地下管线、工程地质情况及盾构型式等确定,且不宜小于盾构直径2倍。 第6.1.4条 平行掘进两个盾构之间最小净距,应依据施工地域地质情况、盾构大小、掘进方法、施工间隔时间等原因确定,且不得小于盾构直径。 第6.1.5条

29、盾构施工中,必需采取有效方法预防危及地面和地下建筑物、构筑物安全。第二节 施工准备 第6.2.1条 盾构工作井应符合下列要求: 一、拼装用工作井宽度应比盾构直径大1.62m;长度应满足早期掘进出土、管片运输要求;底板标高宜低于洞口底部以下1m。 二、拆卸用工作井大小应满足盾构起吊和拆卸要求。 三、盾构基座和后座应有足够强度和刚度。 四、盾构基座上导轨定位必需正确,基座上应预留安装用托轮位置。 第6.2.2条 盾构掘进前,应建立地面、地下测量控制网,并应定时进行复测。控制点应设在不易扰动和便于测量地点。 第6.2.3条 后座管片宜拼成开口环,且应有加强整体刚性闭合刚架支撑。 第6.2.4条 拆除

30、洞口封板到盾构切口进入地层过程中,应预先采取地基加固方法。第三节 盾构掘进 第6.3.1条 盾构工作面开挖和支撑方法,应依据地质条件、地道断面、盾构类型、开挖和出土机械设备等原因,经综合技术经济比较后确定。 第6.3.2条 手掘式盾构应在切口环前檐刃口切入土层后进行开挖。挖土宜自上而下分层进行。 第6.3.3条 采取网格式盾构时,在土体被挤入盾构后方可开挖。 第6.3.4条 当不能采取降水或地基加固等方法时,可采取气压式盾构施工。 第6.3.5条 气压式盾构变压闸应包含人行闸和材料闸,人行闸和材料闸应符合下列要求: 一、人行闸宜采取圆筒形,其直径不应小于1.85m;出入口高度不应小于1.6m;

31、宽度不应小于0.6m。闸内应设置单独加压、减压阀门和通讯设备。 二、材料闸直径和长度应满足施工运输要求;其直径宜为22.5m,长度宜为812m;闸内轨道和成洞段运输轨道标高应一致。 第6.3.6条 气压式盾构气压设备配置,应符合下列要求: 一、空压机应有足够备用量。当工作用空压机少于2台时,应备用1台;当工作用空压机为3台及以上时,应每3台备用1台。 二、气压盾构从贮气罐到施工区段,应设有2套独立输气管路。 第6.3.7条 气压式盾构进行水下地道施工时,其空气压力不得大于静水压力。 第6.3.8条 盾构掘进测量应符合下列要求: 一、应在不受盾构掘进影响位置设置控制点; 二、在成洞过程中,应立即

32、测量管片环里程、平面和高程偏差; 三、在施工过程中,应立即测量地表变形和地道沉降量。 第6.3.9条 盾构千斤顶应沿支撑环圆周均匀分布。千斤顶数量不应少于管片数2倍。 第6.3.10条 盾构掘进应符合下列要求: 一、应按编组程序开启各类油泵及操纵阀,待各级压力表数值满足要求后,盾构方可掘进; 二、盾构推进可采取连续掘进或间歇掘进,其速度宜为11.5mm/s; 三、盾构每次掘进距离应比管片宽度大200250mm; 四、盾构停止掘进时,应保持开挖面稳定; 五、盾构推进轴线许可偏差不应超出15mm。 第6.3.11条 盾构临近拆卸井口时,应控制掘进速度和出土量。 第6.3.12条 盾构掘进时,井点降

33、水时间宜提前710d;当地下水已疏干,土体基础稳定后,应依据开挖面土体情况逐步降低气压,拆门进洞。 第6.3.13条 在盾构抵达拆卸用工作井之前,应在井内安装盾构基座。盾构在井内应搁置平稳,并应便于拆卸和检修。第四节 管片拼装及防水处理 第6.4.1条 管片拼装应符合下列要求: 一、管片最大弧弦长度不宜大于4m; 二、管片应按拼装次序分块编号; 三、管片宜采取先纵向后环向次序拼装。其接缝宜设置在内力较小45或135位置。 第6.4.2条 管片接缝防水应符合下列要求: 一、密封防水材料应质地均匀,粘结力强,耐酸碱,并有足够强度; 二、接缝槽内油污应清除洁净; 三、接缝防水处理应在不受盾构千斤顶推

34、力影响管片环内进行。 第6.4.3条 当采取复合衬砌时,应在外层管片接缝及结构渗漏处理完成后,进行内层衬砌。第五节 压浆施工 第6.5.1条 盾构掘进过程中,必需在盾尾和管片之间立即压浆充填密实。 第6.5.2条 压浆施工应符合下列要求: 一、压浆量宜为管片背后空隙体积1.21.5倍;当盾构覆土深度为1015m时,压浆压力宜为0.40.5MPa。 二、加在管片压浆孔上压力球阀应在压浆24h后拆除,并应采取安全保护方法。 三、补充压浆宜在暂停掘进时进行,压浆量宜为空隙体积0.51倍。 四、严禁在压浆泵工作时拆除管路或松动接头或进行检修。第七章 地下连续墙施工第一节 通常要求 第7.1.1条 当在

35、城市交通中心、高层建筑群内、商业或厂房密集区域构筑人防工程时,宜采取地下连续墙施工。 第7.1.2条 高层建筑多层防空地下室,宜采取逆作法地下连续墙施工。第二节 墙体施工 第7.2.1条 在挖基槽前,应沿墙面两侧预筑导墙。 第7.2.2条 导墙深度宜为1.21.5m;导墙顶面应高出地面100150mm。其底部不得座落在松散土层或地下水位改变处。 第7.2.3条 导墙纵向分段应和地下连续墙分段错开。导墙纵、横交接处应做成“”形或“十”字形。 第7.2.4条 导墙内侧面应垂直。两导墙间净距宜比墙体设计厚度大2540mm。 第7.2.5条 护壁泥浆液面应保持高于地下水位500mm。 第7.2.6条

36、挖槽前,应先将地下连续墙划分为若干个单元槽段。槽段长度宜为68m。 第7.2.7条 采取连续成槽施工时,应采取预防流态混凝土挤穿相邻槽段方法。 第7.2.8条 在地下超静水压稳定前,不得进行成槽施工。 第7.2.9条 在漏失泥浆地层中进行成槽施工时,应随时补充泥浆,确保泥浆液面维持要求标高。当槽壁发生塌方时,应立即处理。 第7.2.10条 当墙段之间连接必需形成整体时,应设置刚性接头。施工中应严格控制槽底标高。锁口管必需插至槽底。 第7.2.11条 钢筋笼成型时,应依据混凝土导管位置、笼体大小及重量等原因,设置架立钢筋和主筋平面斜拉筋。钢筋笼不得绑扎,其周围钢筋和纵、横钢筋应全部采取点焊连接;

37、其它可交错点焊,其焊点不得少于50%;所用焊丝直径不得大于3.2mm。 第7.2.12条 有开孔或预埋件槽段,孔洞周围应采取加固方法;孔口宜采取轻质填料封闭。 第7.2.13条 钢筋笼不得强行入槽。钢筋笼入槽后至浇筑混凝土前停留时间不得超出6h。 第7.2.14条 在比重大于1.2泥浆中浇筑混凝土,应采取混凝土泵车直接压送;浇筑混凝土时,钢筋笼不得上浮。 第7.2.15条 墙体垂直度偏差不应超出墙体深度6;预埋件位置偏差不应超出50mm。第三节 逆作法施工 第7.3.1条 中间支承柱基础应能承受地下各层结构自重、地面以上结构1/22/3自重及施工荷载,其位置和数量应依据防空地下室结构特点和施工

38、方案确定。 第7.3.2条 底板以上柱体宜采取钢管柱或“工”字型钢柱;底板以下柱体应和底板结合牢靠。 第7.3.3条 浇筑混凝土时,钢管柱内径应比混凝土导管接头处直径大70100mm;钢管柱底端埋入混凝土深度不宜小于1m;钢管柱外混凝土高度宜高于底板300500mm。 第7.3.4条 钢管柱底部宜焊接适量分布钢筋或型钢。 第7.3.5条 防空地下室主体结构梁、柱、板应立即浇筑,在未完成对应层面支撑结构前不得向下挖土。第八章 旋喷桩施工 第8.0.1条 旋喷桩施工,适适用于在砂土、粘性土、黄土及人工填土等地层中构筑需要加固地基人防工程。 第8.0.2条 旋喷桩不适用下列情况: 一、地下水流速过大

39、地段; 二、永久冻土地层; 三、有腐蚀性地下水地段; 四、含有大量纤维质腐植土层; 五、砾(卵)石层地基; 六、用旋喷桩作挡土墙。 第8.0.3条 旋喷桩施工应含有下列文件: 一、旋喷桩施工地点土质和地下水水质水位调查试验资料; 二、周围地沟、暗河和地下管线分布资料。 第8.0.4条 旋喷桩应使用325号及以上一般硅酸盐水泥;水灰比宜为1.01.5。当旋喷桩处于地下水流速快或含有腐蚀性元素、土含水率大、固结强度要求高地方,应在水泥中掺入适量外加剂。 第8.0.5条 当旋喷桩作端承桩时,应深至持力层2m及以下。 第8.0.6条 旋喷注浆方法宜采取单管或二重管或三重管旋喷施工,其施工技术参数可按表

40、8.0.6采取。 六、深层旋喷时,应先喷浆后旋转和提升。 七、冒浆量大于注浆量20%或完全不冒浆时,应查明原因并采取对应方法。对冒出地面浆液,应经过滤、沉淀,除去杂质和调整浓度后,方可回收使用。 八、相邻两桩施工间隔时间应大于48h。 九、每次注浆后,应将泵体和管道清洗洁净。 第8.0.8条 旋喷注浆设备使用,应符合下列要求: 一、使用高压泵时,应对安全阀进行测定,其运行必需可靠; 二、电动机运转正常后,方可开动钻机,钻机操作必需有专员负责; 三、接、卸钻杆应在插好垫叉后进行,并应预防钻杆落入孔内; 四、应采取预防高压水或高压水泥浆从送风管中倒流进入储气罐方法。 第8.0.9条 旋喷注浆施工质

41、量检验,应符合下列要求: 一、旋喷注浆质量检验应包含下列内容:1.桩体整体性和均匀性; 2.桩体有效直径; 3.桩体垂直度; 4.桩体轴向压力、水平推力、抗酸碱性、抗冻性和抗渗性等。 二、质量检验数量应为桩总数5%,且每个工程应最少检验2根;应选择地质条件较复杂地段或旋喷时有异常现象桩体进行检验。 三、旋喷注浆质量检验方法可采取室内试验、现场模拟试验、开挖检验、钻孔检验、超声检验和荷载试验等。 第8.0.10条 旋喷桩许可偏差应符合表8.0.10要求。第九章 土层锚杆施工第一节 通常要求 第9.1.1条 当基坑开挖不能放坡时,可采取土层锚杆支护。 第9.1.2条 土层锚杆施工前,应确定基坑支护

42、所承受荷载、锚杆部署、锚杆承载能力、锚杆稳定性、锚固段长度、直径和拉杆直径等。第二节 钻孔 第9.2.1条 钻孔方法和机具选择,应依据地质条件、设计要求、现场情况等原因确定。宜采取旋转式钻孔机。当在孔隙率大、含水量低土层中钻孔时,可采取冲击式钻孔机。当在呈非浸水状态粘土、亚粘土、砂土等土层中钻孔时,可采取旋转冲击式钻孔机。 第9.2.2条 钻孔应符合下列要求: 一、在注浆完成前,钻孔不得坍塌; 二、钻孔时不宜使用膨润土循环泥浆护壁; 三、锚固段应进行局部扩孔,并应深至土体主动滑动面5m以外; 四、钻孔垂直度许可偏差不宜超出孔深2%。第三节 锚杆 第9.3.1条 钢筋锚杆应除锈,并应作防腐处理。钢绞线锚杆锚固段油脂应清除。 第9.3.2条 锚杆部署应符合下列要求: 一、最上层锚杆锚固段覆土厚度不应小于3m; 二、锚杆上、下层间距宜为1.53.0m,同层锚杆间距宜为1.02.5m; 三、斜锚杆倾斜角度宜为1545。 第9.3.3条 锚杆安装应符合下列要求: 一、锚杆应安置于钻孔中心; 二、在锚杆表面上应设置定位器。定位器间距,在锚固段宜为2m,在自由段宜为2.53.0m。 第9.3.4条 依据基坑土性质、开挖深度等,可对锚杆施加预应力,其数值宜为设计荷载70%80%。第四节 注浆 第9.4.1
