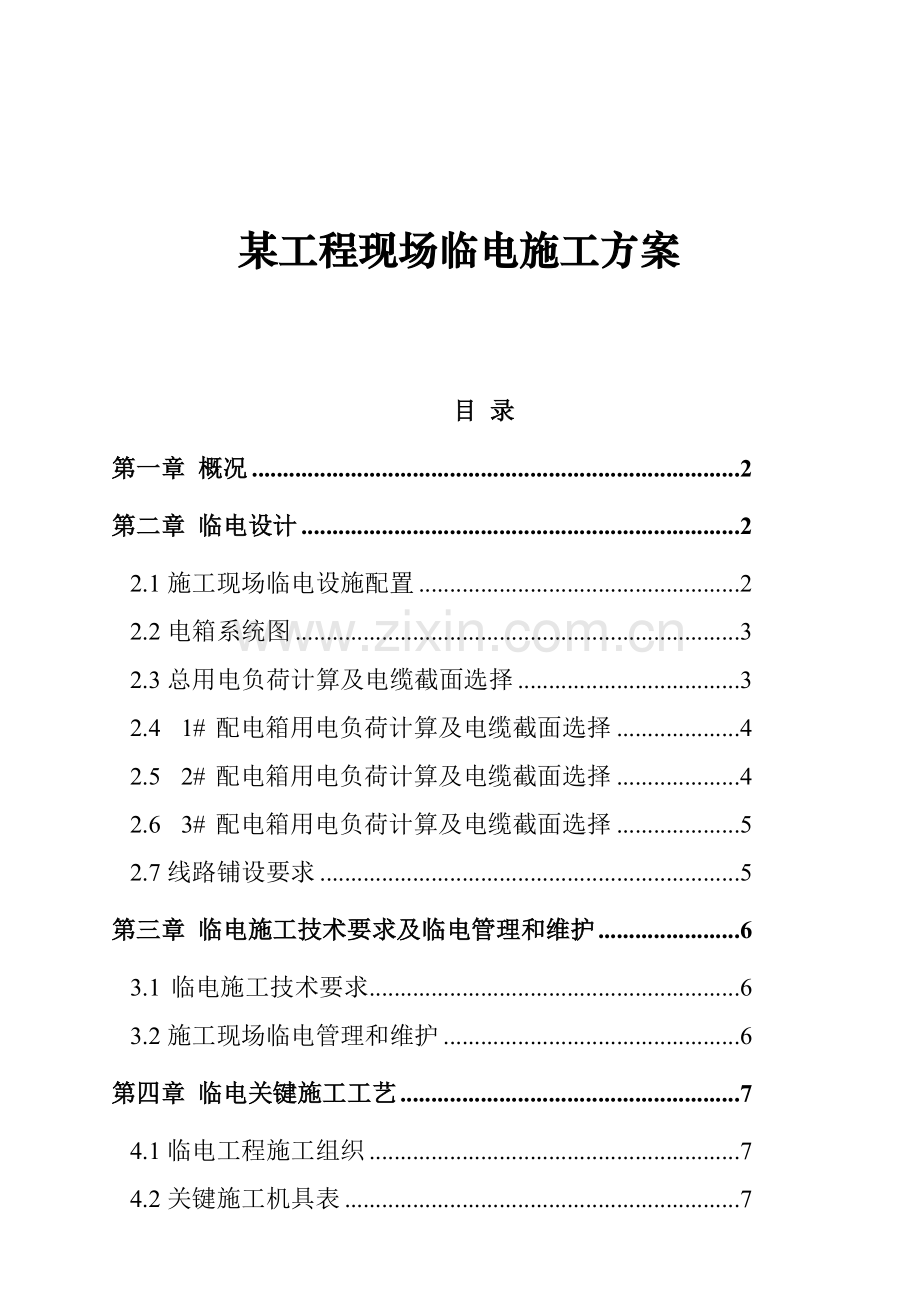

某工程现场临电施工方案

目 录
第一章 概况 2
第二章 临电设计 2
2.1施工现场临电设施配置 2
2.2电箱系统图 3
2.3总用电负荷计算及电缆截面选择 3
2.4 1# 配电箱用电负荷计算及电缆截面选择 4
2.5 2# 配电箱用电负荷计算及电缆截面选择 4
2.6 3# 配电箱用电负荷计算及电缆截面选择 5
2.7线路铺设要求 5
第三章 临电施工技术要求及临电管理和维护 6
3.1 临电施工技术要求 6
3.2施工现场临电管理和维护 6
第四章 临电关键施工工艺 7
4.1临电工程施工组织 7
4.2关键施工机具表 7
4.3关键施工机具操作程序 7
第五章 现场安全用电和消防方法 8
第六章 现场机械动力系统、电工岗位制 9
6.1机械动力系统岗位责任制 9
6.2电工岗位责任制 9
第七章 安全、文明施工 9
第八章 现场临时电管理系统机构图 10

第一章 概况
1.1现场临电总电源由业主提供 KVA，总配点在现场西南角。
1.2关键用电区域：施工区、办公区。
1.3施工现场临电平面部署图详见附图。

第二章 临电设计
2.1施工现场临电设施配置
2.1.1施工用电设备、设施配置表：
序号
施工机具名称
数量(台)
功率(KW)
总功率(KW)
1
塔吊QT4012
1
45
45
2
塔吊QT5015
1
65
65
2
钢筋弯曲机
2
7.5
15
3
钢筋切断机
2
4
8
4
钢筋调直机
2
12
24
5
电刨
2
4
8
6
振动棒
10
1.5
15
7
电焊机
8
10
80
8
搅拌机
1
15
15
9
地泵
2
70
140
10
空气压缩泵
1
5.5
5.5
11
无齿锯
2
1.5
3
12
打夯机
2
2.2
4.4
13
套丝机
2
3
6
14
电钻
10
0.5
5
15
镝灯
2
3
6
16
碘钨灯
10盏
1
10
17
办公室照明、空调
1
30
30

2.1.2临电供电系统选择:
建筑现场临时用电线路结构形式按《建设工程施工现场供用电安全规范》要求，采取电源中性点直接接地，工作零线和保护零线分开 TN-S三相五线制接零保护系统，保护零作反复接地。
2.1.3临电供电系统配置:
由外线引一电源至配电室内配电柜，再由配电柜分引至1#~6#箱，再由各箱引至各用电处配电箱，并做反复接地；全部配电箱、开关均选择合格产品，做到电箱颜色一致，编号一致。
2.1.4临电平面部署:
由总配电柜供给1#~6#电箱: 1#箱供给塔吊1、C-10、C-13、C-14栋用电，2#箱供给塔吊2、C-6、C-9栋用电，3#箱供给钢筋棚动力用电，4#箱供给木工棚动力用电，5#箱供给加工场动力用电，6#箱供给办公室用电。

2.2电箱系统图
(配电柜、箱系统图)

2.3总用电负荷计算及电缆截面选择
2.3.1计算公式:
施工用电
PC =K1 P1 + P2
PC —施工用电量
K1—设备同时使用系数（0.6）
P1—多种机械设备用电量（KW）
P2—直接用于施工用电量（KW）
PC =0.6* 226=135.6（KW）
照明用电
PO =1.10（K2P3+K3P4）
PO—照明用电量（KW）
1.10—用电不均匀系数
P3—室内照明用电量（KW）
P4—室外照明用电量（KW）
K2—室内照明设备同时使用系数（0.8）
K3—室外照明设备同时使用系数（1.0）
PO =1.1（0.8*30+1*16）=44（KW）
P= PC+ PO
P= 135.6+44=179.6（KW）
导线断面计算
I=P/1.732*380*0.75=179600/1.732*380*0.75=363（A）
依据临电用电安全技术规范总线采取YJLV-3×2402+2×1202铝芯电缆.
2.4 1# 配电箱用电负荷计算及电缆截面选择
2.4.1计算公式:
施工用电
PC =K1 P1 + P2
PC =0.6* 180=108（KW）
照明用电
PO =1.10（K2P3+K3P4）
PO =1.1（0.8*10）=8.8（KW）
P= PC+ PO
P= 108+8.8=116.8（KW）
导线断面计算
I=P/1.732*380*0.75=116800/1.732*380*0.75=236.6（A）
依据临电用电安全技术规范1# 配采取YJV-3×952+2×502电缆.
2.5 2# 配电箱用电负荷计算及电缆截面选择
2.5.1计算公式:
施工用电
PC =K1 P1 + P2
PC =0.6* 140=84（KW）
照明用电
PO =1.10（K2P3+K3P4）
PO =1.1（0.8*10）=8.8（KW）
P= PC+ PO
P= 84+8.8=92.8（KW）
导线断面计算
I=P/1.732*380*0.75=92800/1.732*380*0.75=188（A）
依据临电用电安全技术规范2# 配采取YJV-3×702+2×352电缆.
2.6 3# 配电箱用电负荷计算及电缆截面选择
2.6.1计算公式:
施工用电
PC =K1 P1 + P2
PC =0.6* 120=72（KW）
照明用电
PO =1.10（K2P3+K3P4）
PO =1.1（0.8*10）=8.8（KW）
P= PC+ PO
P= 72+8.8=80.8（KW）
导线断面计算
I=P/1.732*380*0.75=80800/1.732*380*0.75=163.6（A）
依据临电用电安全技术规范3# 配采取YJV-3×502+2×252电缆.
2.7线路铺设要求
2.7.1按规范要求，本工程临电采取三级配电保护，全部线路均埋地敷设。
2.7.2埋设要求:电缆埋设深度大于600mm，并在电缆上下均铺大于8mm厚细砂，然后覆盖砖保护层，埋地电缆线路和给水管线平行间距大于500mm，交叉间距大于500mm，埋地电缆穿过马路须加套管保护套，电缆接头必需牢靠可靠，并做好绝缘包扎，保持足够绝缘强度，不得承受张力.埋地电缆接头设在地面接线盒时，接线盒应防水、防机械损伤、远离易燃易腐蚀场所。

第三章 临电施工技术要求及临电管理和维护
3.1 临电施工技术要求
3.1.1本工程按<建设工程施工现场供电安全规范>相关要求进行施工。
3.1.2本工程所使用临电关键设施均符合相关临电用电管理要求，配电箱、柜符合三相五线制，接零保护系统TN-S要求。
3.1.3一级电柜PE线做一组反复接地，接地极用L50×50×5镀锌角钢，其长度为2.5米，接地线用镀锌40×4扁钢焊接，其电阻应小于10Ω，塔吊接地电阻小于4Ω，配电室保护接地小于4Ω。
3.1.4一级电箱中漏电开关动作电流应为75mA动作时间为0.5S;二级电箱中漏电开关动作电流应为30mA，动作时间0.1S。
3.1.5固定式配电柜距地面应为0.3米，电箱为1.2米，配电箱，电缆均采取合格产品。
3.2施工现场临电管理和维护
3.2.1临电机械设备必需经过验收合格后方可投入使用。
3.2.2临电机械设备必需设专员进行维护、操作，而且进行定时检验，发觉问题及进汇报并进行合了处理，严禁设备带病动作。
3.2.3起重设备等操作人员必需持证上岗。
3.2.4对临电设备进行操作和进行维护时必需配戴好对应防护用具，即穿戴好绝缘鞋和手套等，操作时必需使用电工专用绝缘工具。
3.2.5电工作业时，应该由二人配合进行，严禁带电操作和零地混用。
3.2.6配电箱要作到”六有”，停电设备必需拉闸断电，锁好配电箱。
3.2.7定时对接地、接零装置进行接地电阻测试，保护零线阻值，反复接地电阻值小于4Ω。
3.2.8电箱移动过程中必需断电，严禁带电移动。
3.2.9认真做好并保管好<电工维护工作统计>。
3.2.10施工现场必需配置对应电器火灾灭火器。

第四章 临电关键施工工艺
4.1临电工程施工组织
本工程按《建设工程施工现场供用电安全规范》相关要求进行施工.临时用电设施及安装基础工艺步骤：
电缆摇测
施工前准备 挖沟、埋套管、铺沙 埋电缆 回填土 压配
砌筑配电箱基础 固定配电箱
电箱柜 摇测合格后试送电 正式运行 常常检修。

4.2关键施工机具表
序号
机 具 名 称
规 格
单位
数量
序号
机具名称
规格
单位
数量
1
砂轮切割机
SQC400
台
1
2
接地摇表

台
1
3
电焊机
300-500A
台
1
4
绝缘摇表

台
1
5
电锤
TE24S
台
2
6
套筒板手

套
1
7
手电钻

台
2
8
台钻
φ16mm
台
１
9
气焊工具

套
1
10
液压钳
240m2
台
1
4.3关键施工机具操作程序
4.3.1砂轮切割机
1)检验机具是否达成你所使用要求查盾有没有厂家生产合格证、安全、质量是否达成国家各项要求。
2)把砂轮切割机放平后，找有证电工接通电流试反正转，将被切割物垫平，牢牢靠定在切割上，清除周围易燃物，方可开闸。
3)常常检验皮带松紧、破损，轮片四面有没有残缺，以防发生意外。
4.3.2电焊机
1)电焊机选择跟被焊物厚度、物件大小来选择电焊机电流大小。
2)电焊机设在离被焊物越近越好，电焊机放设高度应高于地面20厘米，上有防雨设施，电焊机一次线不超出3米，二次线不超出30米。
3)电焊机电源应专线、专闸，专用漏电保护器，查清电焊所用电压是380V或220V，接通电流和显著接地保护方可开机施焊。
4.3.3电锤、手电钻
1)查看电锤、手电钻外绝缘层是否良好，所用电压和电动工具要求是否相同。
2)电动工具完好无损、绝缘良好、选择适宜钻头，打开电源开始钻眼和打洞。
4.3.4气焊工具
气焊工具使用以下：
氧气和乙炔气分别为：助燃气体和易燃气体，两种气体瓶间距不得少于10米，两瓶应设有防日晒、防雨淋，设施四面不得有易燃物。
2)两瓶放置好后，分别上好氧气表、乙炔表挂上警示牌，注意氧气带和乙炔带不要装反，清除周围易燃物，方可施焊，施焊人员要有有效操作证和用火证。
4.3.5压线钳
压线钳模具要依据导线截面而定，压力要适中。

第五章 现场安全用电和消防方法
5.1认真落实《中国消防条例》坚持预防为主，防消结合，加强现场施工人员消防意识教育。
5.2施工现场设专员负责防火工作，配置消防器材和消防设施，常常检验，发觉隐患立即上报处理，现场施工作业，设备材料堆放不得占用或堵塞消防道路。
5.3严格实施现场用火制度，电、气焊使用前须办理用火证，并设专员看火，配置消防器材。
5.4施工中消防管道，设施和其它工程发生冲突时施工人员不得私自处理更改，应立即请示上级和设计单位，经同意后方可更改。
5.5仓库、现场实施二十四小时消防值班制度，配置足够消防器材，不准私自设置炉灶，不准吸烟，不准点油灯和蜡烛，不准任意拉电线，无关人员严禁入库。
5.6分配电箱后开关箱距离不超出30米，开关箱和控制电气距离小于3米。
5.7配电箱及开关箱周围应有两个人同时工作操作空间和通道，不得在箱周围堆放杂草、易燃物。
5.8为了在发生火灾紧急情况下确保现场照明，箱内动力和照明应分开控制。
5.9箱内要求一闸一机，不可一闸多用，照明采取双极开关，电箱有醒目标志，不用时锁好，对于露天设备应采取防雨方法。
5.10木工棚灯头距离应2.4m以上，有机械电气保护装置，安装后要逐项检验，试验合格后再使用。
5.11在潮湿基坑内照明采取36VA或24V安全电压。
5.12施工现场用电，严格根据安全用电要求管理，要杜绝私自接电现象，宿舍内禁用电炉取暖。

第六章 现场机械动力系统、电工岗位制
6.1机械动力系统岗位责任制
6.1.1对机电设备安全进行负责，认真落实实施安全操作规程。
6.1.2对全部机械设备困有出厂合格证及完整技术资料，使用前要制订出安全操作规程。
6.1.3对特殊工种人员应定时培训，持证上岗。
6.1.4对违章人员进行监督处理，发生事故后要进行分析、调查违章原因，明确责任。
6.2电工岗位责任制
6.2.1认真学习，严格实施安全用电技术操作规程、制度、要求和决定。
6.2.2主动参与安全活动，认真实施安全用电交流。
6.2.3持证上岗，对违章人员采取方法，工人拒绝违章指挥.雨雪应对用电场所和电气设备立即检验，发觉问题立即纠正处理。

第七章 安全、文明施工
7.1施工人员应熟知本工种安全技术操作规程，正确使用个人防护用具，采取安全防护方法，进入施工现场必需戴安全帽，严禁穿拖拖鞋或光脚，在无防护设施高空施工时必需系安全带，严禁酒后操作。
7.2加强对电、气焊、喷灯作业，氧气、乙炔及其它易燃、易爆物管理，杜绝火灾事故发生。
7.3使用电气焊喷灯作业时要有用火证，并清理好周围易燃易爆物品，配置好消防器材，并设专员看火。
7.4线路上严禁带负荷接电断电，并严禁带电操作。
7.5做好消防保卫工作，施工人员严格实施消防保卫制度。
7.6严格按施工组织设计所部署方案进行文明施工，不得随意乱占道路，乱占场地。
7.7注意现场环境保护，尽可能降低施工噪音，施工垃圾不得随意乱堆乱放，应放在指定地点。

第八章 现场临时电管理系统机构图

施工现场临时用电管理：
实施经理：
安全员：

技 术：

施工员：
