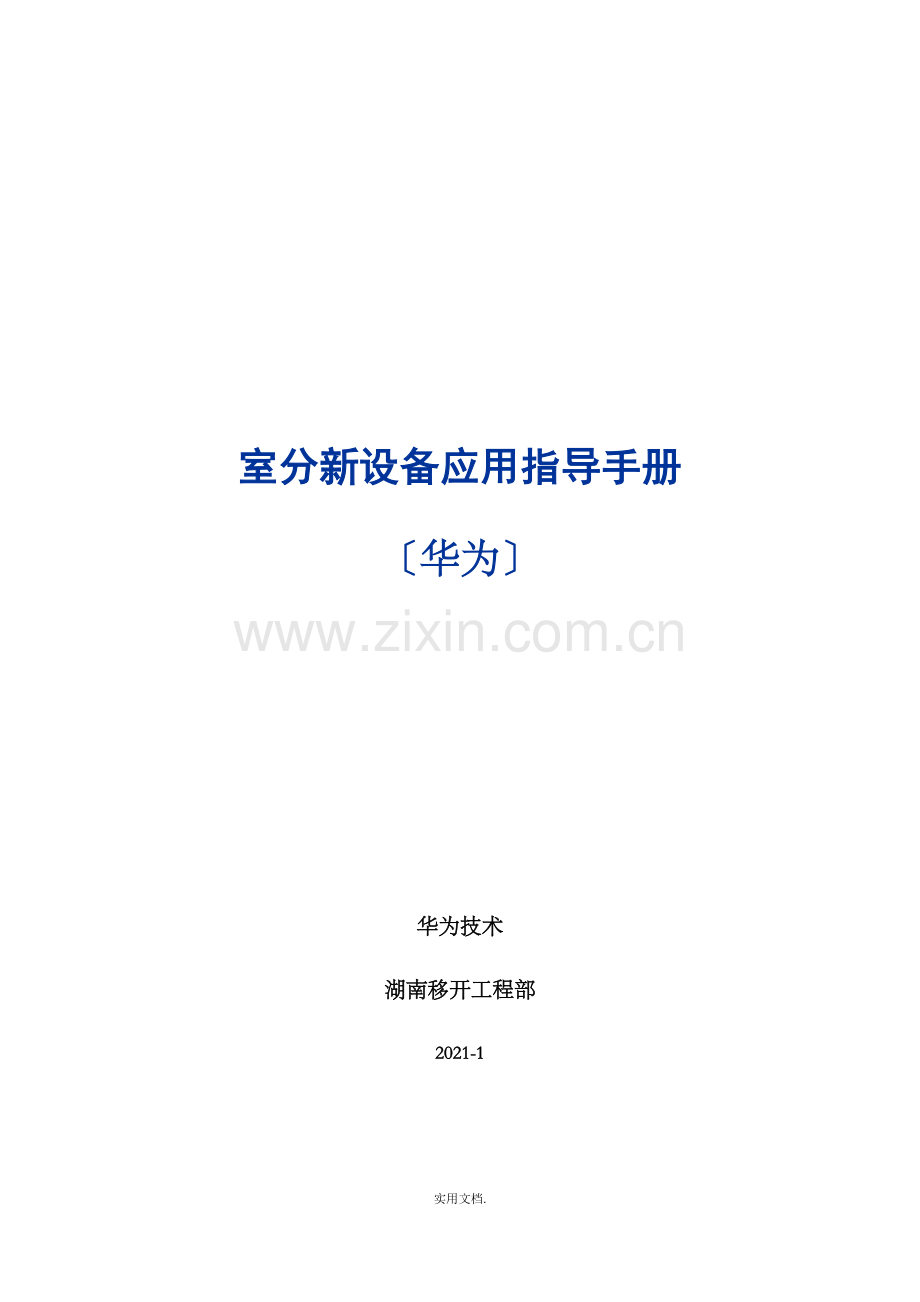

室分新设备应用指导手册(华为).doc

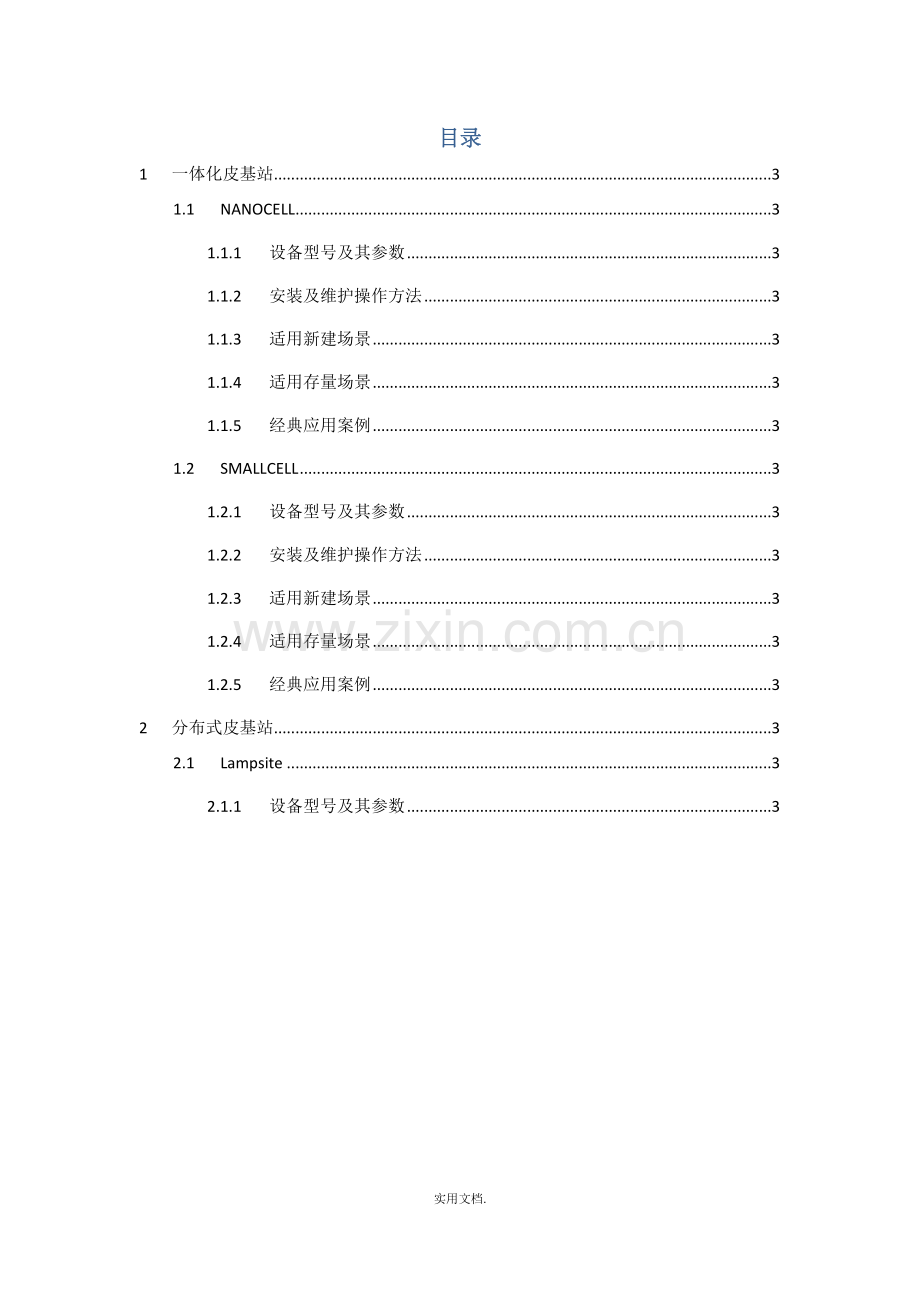

室分新设备应用指导手册华为华为技术湖南移开工程部2021-1实用文档.目录1一体化皮基站31.1NANOCELL31.1.1设备型号及其参数31.1.2安装及维护操作方法31.1.3适用新建场景31.1.4适用存量场景31.1.5经典应用案例31.2SMALLCELL31.2.1设备型号及其参数31.2.2安装及维护操作方法31.2.3适用新建场景31.2.4适用存量场景31.2.5经典应用案例32分布式皮基站32.1Lampsite32.1.1设备型号及其参数3实用文档.2.1.2安装及维护操作方法52.1.3适用新建场景62.1.4适用存量场景72.1.5经典应用案例72.2QCELL132.2.1设备型号及其参数132.2.2安装及维护操作方法132.2.3适用新建场景132.2.4适用存量场景132.2.5经典应用案例143微站143.1BOOKRRU143.1.1设备型号及其参数143.1.2安装及维护操作方法143.1.3适用新建场景153.1.4适用存量场景163.1.5经典应用案例16实用文档.3.2Easymacro233.2.1设备型号及其参数233.2.2安装及维护操作方法233.2.3适用新建场景233.2.4适用存量场景233.2.5经典应用案例23实用文档.1 一体化皮基站暂无2 分布式皮基站2.1 Lampsite2.1.1 设备型号及其参数LampSite= BBU+rHUB+pRRU ：1、设备型号：BBU：和宏站一样的BBU，共网管；RHUB：支持4级级联，每RHUB支持连接8pRRU；PRRU：频段：支持E频段(2T2R)，输出功率： 2*100mW。支持GSM和LTE合路，天然支持MIMO。2.1、BBU3900是基带控制单元，其主要功能包括：l 集中管理整个基站系统，包括操作维护、信令处理和系统时钟。l 提供基站与传输网络的物理接口，完成信息交互。实用文档.l 提供与OMC连接的维护通道。l 完成上、下行数据基带处理功能，并提供与射频模块通信的CPRI接口。l 提供和环境监控设备的通信接口，接收和转发来自环境监控设备的信号。 2.2、RHUB3908为射频远端CPRI数据会聚单元，其主要功能包括：l RHUB3908作为LampSite室内覆盖解决方案中的网元，需要配合BBU以及pRRU使用，用于支持楼宇场景下的室内覆盖。l 接收BBU发送的下行基带数据，经过分路处理后传给pRRU，并将pRRU的上行基带数据经过一定的合路处理后向BBU发送，实现与BBU的通信。l 内置PoEPower over Ethernet供电电路，通过PoE向pRRU供电。 2.3、pRRU(Pico Remote Radio Unit)为射频拉远单元，实现射频信号处理功能，主要功能包括：l 发射通道从BBU接收基带信号，对基带信号进展数模转换，采用零中频技术将基带信号调制到发射频段，经滤波放大后，通过天线发射。l 接收通道从天线接收射频信号，经滤波放大后，采用零中频技术将射频信号下变频，经模数转换为基带信号后发送给BBU进展处理。l 通过网线传输CPRI数据。l 支持内置天线或外置天线。l 支持通过PoE供电或AC/DC适配器功能。实用文档.l 通过内置不同制式的射频卡，支持多模运用。 2.1.2 安装及维护操作方法设备安装1、BBU交流供电，BBU安装机房，和宏站、传统室分安装方式一样。2、RHUB交流供电，可和BBU安装在机柜中，也可于弱电井挂墙安装。3、pRRU属于RHUB远端POE供电，安装方式可采用吸顶和挂墙安装，也可外接天线。 挂墙安装 吸顶安装维护操作：室内外共网管，方便维护，降低运维本钱 ；可视化管理，直观监控全网设备情况，网络指标收集可细化到pRRU级，方便优化 ；实用文档.精准统计各区域话务分布，指导网络规划 ，远程控制小区分裂，及时应对突发话务，话务低时合并小区，减少干扰，提升资源利用率 ；多pRRU共小区 ，上行独立解调，噪声系数业界最优 ，弹性系统，软件控制灵活扩容 ：随容量变化重划小区，无须再进楼布线 。2.1.3 适用新建场景适用于高数据流量、高ARPU值用户聚集、潮汐效应显著、LTE目标建立区域等场景。例如：实用文档.2.1.4 适用存量场景现场管道较小，缺乏以支撑双路改造站点；现场被破坏严重，重建需要周期较长和摸排难度较大；高话务、热点区域扩容需求，前期未充分考虑到后期业务开展需求，小区需求大，现网改造扩容都无法满足；紧急保障场景，例如某些高级别会议保障、新闻发布会等，充分发挥建网快，周期短、容量大等优势；业主反对传统室分建立，可采用新型设备解决。实用文档.2.1.5 经典应用案例2.1.5.1 金鹰会展站点简介：湖南国际会展中心总建筑面积约100,000平方米，包含2个多功能厅，最高容纳20,000人，总展厅面积超过50,000平方米，设国际标准展位2,000个，是国内最大的室内文化广场。楼内1楼，1U楼，2楼，2U楼中间区域均是大型会展中心，外围为办公区域，人流量较大。现场查勘：对该处传统室分站点进展覆盖摸底测试，发现楼内弱覆盖严重，局部区域天线底下室分电平约-95dbm，中间展厅区域电平低于-105dbm，甚至脱网。2U楼摸底测试电平轨迹图约-95dbm实用文档.2U楼摸底测试下载速率轨迹图约30mbps网络构造：该会展中心面积较大，弱覆盖区域平方左右传统室分系统覆盖展厅区域，仅采用板状天线左右两侧对打覆盖，采用传统室分补盲，施工难度大、覆盖效果差、施工周期长。优化方案：覆盖该会展中心的传统室分基站分为3个站点，分别是长沙金鹰会展中心1/2/3，站点运行正常，无告警，功率均已升满，现场弱覆盖定位为室分天馈故障和方案设计受限导致。会展中心弱覆盖区域较大，通过勘察设计采用华为LampSite产品方案解决，新增2台Lampsite BBU，13台rHUB，81台pRRU，快速解决该区域弱覆盖问题。实用文档.LampSite具有构造简单，施工方便，与宏网共网管，室内管理无盲区，独立解调，性能和容量都大大提升，速率更快等优点，LampSite产品组网主要用BBU+rHUB+pRRU通过光纤和网线进展组网。优化测试：站点开通后，从测试结果上看，弱覆盖问题得到有效解决，室内弱覆盖区域RSRP提升17.63%-70dbm，下载速率提升70.59%100Mbps。测试时间测试日期DL Average RSRPUL ThroughputDL ThroughputLampSite安装前2021-6-23-95.14dBm30.13MbpsLampSite安装后2021-8-17-70.25dBm100.10Mbps安装LampSite前测试电平轨迹图约-95dBm实用文档.安装LampSite后测试电平轨迹图约-70dBm安装LampSite后下载速率图约100Mbps后台网管跟踪下载速率截图约100mbps随着移动LTE业务开展，前期规划的小区无法满足需求，根据Lampsite灵活分裂的特点，参考现场安装的条件，再将金鹰2F展厅当前的2个lampsite小区分裂成4个，为了防止干扰，传统室分改为F频段双载波小区，室内由3个小区扩展到6个，到达提升容量，降低干扰的目的。 实用文档.小区分裂前 小区分裂后广电集团两年一度的盛事，第十届“中国金鹰电视艺术节于2021年10月10-12日在湖南国际会展中心举办， LampSite面对突发大话务冲击，出色完成保障。2.1.5.2 国际会展简介：长沙国际会展中心位于长沙县黄兴镇浏阳河东，占地面积约800亩，总建筑面积约44.5万平方米。 实用文档.方案设计：长沙国际会展中心预计能容纳30000人，能够接入移动用户数16000人，为满足现场高用户数、高流量，改善用户体验。设计采用lampsite建立覆盖，共 8个BBU，300个PRRU，每个BBU 5个小区，共40个小区进展室内覆盖远程操作可根据现场需求进展小区分裂。建立方式 Lampsite 传统室分 建立周期 短长MIMO实现能力 简单困难下行峰值速率 100M50M小区容量/扩容 小区灵活性大，实现扩容简单 灵活性差，限制较多维护能力 走线方便，维护简单 摸排难度大保障测试：农博会使用了其中4个场馆 ，现场平均人数：5000，中国移动平均用户数量：3000 。 室内300个PRRU多点覆盖，解决覆盖死角，提供优质的信号。 良好的室内覆盖：RSRP-90dBm的占比为100%，平均RSRP为-75dBm左右。实用文档.轻松应对各类会展的容量冲击，近期农博会期间，满足峰值用户数3100人的容量需求，日均上下行流量高达200G以上。 3 微站3.1 BOOKRRU3.1.1 设备型号及其参数BOOKRRU和BBU直接通过光纤直连：实用文档.1、 设备型号：BBU：和宏站一样的BBU，共网管；Bookrru：支持6级级联，支持E频段和D频段，输出功率2*10W。2、 主要功能：易部署：书本式造型，Pad大小，天线内/外置按需选择，部署更灵活；体积290*200*70mm，重量?4.5kg；高集成：依托华为最新一代自研中射频芯片，业界最高集成度，业界一半，更易部署；宏微协同：与宏站共BBU，支持多小区合并，宏微协同效果，网络性能更优异 ；3.1.2 安装及维护操作方法BookRRU可以采用如下几种安装方式：挂杆安装 挂墙安装实用文档.楼顶安装 伪装安装隐形站点，可以伪装成墙面颜色，可以安装于各类光纤/电缆盒，安装于灯杆/监控杆等。维护操作：室内外共网管，方便维护，端到端可视，降低运维本钱 ；操作简单，BBU+BookRRU组合，故障易定位排查，设备小巧，隐蔽和伪装性强，不易被破坏。3.1.3 适用新建场景宏微协同，最优性能 ，极致小巧，全场景进入 ：1、支持12小区合并，与宏站共BBU部署，宏站性能能力，性能优异，体验有保障；实用文档.2、Pad大小，极致精巧，配套灵活，极易伪装，实现深度覆盖，部署全突破；3.1.4 适用存量场景无法改造的老居民区，设备和馈线无法从路面走，可以根据BookRRU穿透性强，建立简易等特点进展覆盖；居民小区的美化天线无法满足需求，且容易被破坏，BookRRU伪装性好，安装灵活；大型场馆容量需求，可考虑BookRRU+lampsite的覆盖方式，采用不同频段叠加进展覆盖，降低干扰，提升容量；地下室扩容等需求，但是走线较为困难，可采用BOOKRRU进展补盲覆盖。3.1.5 经典应用案例3.1.5.1 华盛世纪新城简介华盛世纪新城为省直公务员小区：总用地面积681亩，主要为17层以上建筑物26栋构成，总计住户4400余户，是一个容纳2000人口的密集高档社区。实用文档.小区测试：小区范围移动基站分布及LTE覆盖摸底：小区西北侧有珑璟台营销中心LTE站点25米景观塔，东侧有万境水岸营销中心LTE站点25米景观塔，正北方向华盛世纪家园北LTE站点25米景观塔，小区南门有华盛世纪新城营销中心LTE站点6楼楼顶立杆 图1小区范围移动基站分布 图2 LTE覆盖图小区内道路测试信号较弱，在-90至-120dBm之间，西侧主要弱覆盖区域在8/9/10/13栋，东侧主要弱覆盖区域在15/16/17/20/21 小区中间区域信号较弱。小区高层覆盖：覆盖小区天线挂高均在2025米，垂直波瓣角为9的普通宏站天线，对于1017层以上楼面，LTE信号无法有效覆盖，并且建筑物布局不规整，信号被挡严重，高层室内信号非常弱，甚至到达脱网的程度，前期有较多用户投诉小区室内无LTE覆盖，迫切需要加强深度覆盖。解决方案：覆盖模式：华盛世纪新城小区内房屋偏密集，楼间距50米左右，共26栋居民楼，19栋为18层板楼,7栋为28层塔楼，塔楼在小区中央，周围被18层的板楼包围；华盛世纪新城小区周围LTE基站较多，小区外道路覆盖良好，而小区内建筑物密集，且呈现中间高，周围低的构造，为降卑微站对宏网影响，到达宏微协同的目的，小区边缘楼栋朝外的住户用周围宏站覆盖；小区边缘楼栋朝里及里面楼栋用户用微站覆盖，地下车库及电梯用室分覆盖；实用文档.基站选址及覆盖方向：采用小区四个角落建站、天线覆盖方向朝小区里辐射模式，尽可能降卑微站开启后对宏站的冲击；天线挂高：基于现有条件，目前该小区存在GSM/TD站点4个，这几个位置高度都在50米左右，因此采用传统从上往下覆盖的模式，优化天线下倾角、方向角改善对住户室内深度覆盖的质量1、北侧华盛世纪新城小区以板房构造楼栋为主，楼宇构造简单、南北通透户型，楼间距偏小，楼层在50米到70米之间，设计中需要考虑用具备较大垂直波瓣角天线来实现无缝覆盖；业主对无线设备较为敏感，因此选用BOOKRRU进展覆盖；电气特性详见下表实用文档.2、中间局部为塔楼，构造偏覆盖，信号入射路径中可能需要穿透23面墙，采用EasyMacroRRU功率大，天线增益较高，是比较优选方案；设备型号体积重量频段通道带宽发射功率功耗最大/平均是否集成天线天线增益内置天线波瓣设备外形EASYMARCO13L15kg1885-1915MHz+2021-2025MHz+2575-2635 MHzF+A+D2F:30MFA:2*15W375W/300W是D：15dbi垂直:D频段9，F频段14/水平65A:15MD:2*30WF:14dbiD:60MBOOKRRU4L2575-2635 MHz260M2*10W100W/90W是10dbi垂直33/水平65频率选择：当前选用的BOOKRRU设备支持D频段，小区所属区域为D频段连续覆盖区域，因此微站也采用D频段进展覆盖，EasyMacro预留E频段、F频段开启能力。干扰协同：实用文档.微站与宏站同频组网，微站的局部小区信号会难以防止对宏网造成干扰，因此，充分考虑到容量前提的情况下，设计上将华盛世纪新城12栋第1小区与华盛世纪新城营销中心1区进展小区合并，采用N+M技术；具体设计方案：1、华盛世纪新城1栋共址添加2个扇区，方向角为90/180度，华盛世纪新城26栋共址新开两个小区，方向角为180/270，挂南侧女儿墙安装BOOKRRU。2、在华盛世纪新城7栋共址2扇区，采用大下倾角天线建立或者easymacro建立，方向角20/100；3、考虑到华盛世纪新城营销中心站点较周围建筑物偏矮，因此建议在华盛世纪新城12栋新开3个EasyMacro小区, 由于华盛世纪营销中心与华盛世纪新城12栋距离过近，覆盖将难以控制，可考虑将华盛世纪新城12栋与华盛世纪营销中心-2区N+M方式进展小区合并，降低干扰。现场安装与覆盖区域：实用文档.1栋覆盖安装设备为挂墙BOOKRRU，1小区主要覆盖100度方向东侧楼栋，覆盖区域为2栋、8栋北面住户、幼儿园；2小区主要覆盖190度方向南面楼栋，覆盖楼区域为4栋、5栋北面住户；1栋1小区安装图 1栋1小区覆盖目标1栋1小区覆盖范围Google earth图2小区：天线安装位置实拍图-190度方位角实用文档.1栋2小区安装图 1栋2小区覆盖目标1栋2小区覆盖范围-Google earth图16栋覆盖安装设备为挂墙BOOKRRU，1小区主要覆盖210度方向南侧楼栋，覆盖区域为16栋、18栋、20栋、21栋；2小区安装设备为挂墙BOOKRRU，主要覆盖290度方向西面楼栋，覆盖楼区域为11栋、14栋、15栋；26栋1小区天线安装位置实拍图- 210度方位角实用文档.16栋1小区安装图 16栋1小区覆盖目标26栋1小区覆盖范围Goolge Earth图26栋2小区覆盖范-290度方位角实用文档.16栋2小区安装图 16栋2小区覆盖目标26栋2小区覆盖范-290度方位角开通前后测试：微站开通前后弱覆盖区域比照：通过微站的开通，对小区内住户、小区内道路信号均有提升，弱覆盖明显提升区域为8、9、10、13、20、21栋周边道路。实用文档.深度覆盖小区开通前覆盖图 深度覆盖小区开通后覆盖图3.2 Easymacro3.2.1 设备型号及其参数设备型号：重 量：15kg,单人安装频 段：F:30M A:10M D:3*20M功 率：FA: 2*15W+D:2*30W通 道：FA:2T2R+D:2T2R宽频天线增益：15dBmi，内置RCU远程电调，水平方向45机械可调供 电：220V AC / 48V DC天 线：内置天线实用文档.3.2.2 安装及维护操作方法适合80mm250mm杆径重量轻，单手抓举，按需13扇区模块光钎、电源、地，左右45，两螺钉仿生散热、自然散热，全密闭、防水防尘，AC/DC可选、自带防雷，底部维护、侧面出线，方便快捷。实用文档.3.2.3 适用新建场景 街道灯杆 广场灯杆 商业外墙 城区灯杆 公路灯杆3.2.4 适用存量场景较为空旷的半开阔场景，涉及到局部人流量特别大的情况，Easymacro部署简单，可以采用D+F频段叠加； 3.2.5 经典应用案例3.2.5.1 浏阳观礼台城简介第十二届中国浏阳国际花炮文化节将按照“政府指导、协会主办、企业承办、市场运作、社会参与的方式，拟定在2021 年11月初举行。会场布放在观礼台。目前通过现场测试，覆盖方面，主会场及周边区域GSM和LTE均到达良好水平，无弱覆盖区域。实用文档.规划总体思路LTE网络由于目前现网只有2个小区覆盖该区域，本期规划新建2个小区，全部扩容双载波后，共计8个小区，预计可满足容量需求。GSM网络方案在“观礼台场内这个LTE站点上共址新开900M/1800M站点6个小区，加上“长沙浏观礼台ZD3个小区以及“长沙浏观礼台ZG3个小区，共计12个小区，预计可满足容量需求。规划方案本期共计规划新增2个LTE小区，分别为观礼台新增小区1及观礼台新增小区2，加上现网的2个小区，共计4个小区覆盖观礼台主会场区域，扩容双载波后可到达8个小区，满足容量需求。cell_name性质频段类型备注长沙观礼台场内(观礼台拉远)HL-1现网F景观塔长沙浏阳观礼台HL-2现网F屋顶拉线塔观礼台新增小区1本期规划新增D观礼台场内景观塔共址EasyMacro小型设备观礼台新增小区2本期规划新增D观礼台左侧景观灯或者监控灯杆EasyMacro小型设备实用文档.观礼台 如有侵权请联系告知删除，感谢你们的配合！实用文档.
