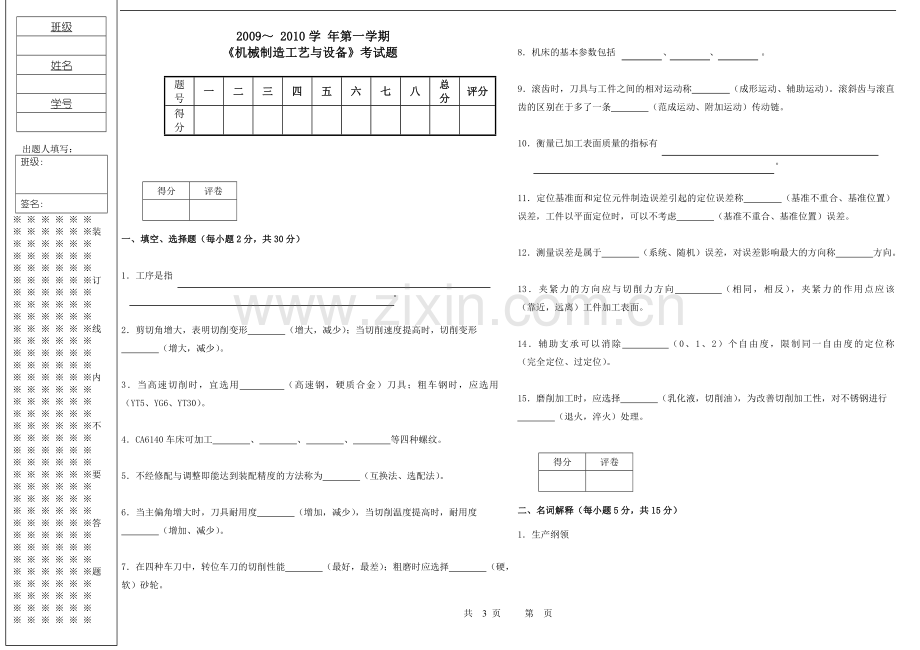

2009～ 2010学 年第一学期
《机械制造工艺与设备》考试题

题号
一
二
三
四
五
六
七
八
总分
评分
得分

得分
评卷

一、填空、选择题（每小题2分，共30分）

1．工序是指
。

2．剪切角增大，表明切削变形 （增大，减少）；当切削速度提高时，切削变形
（增大，减少）。

3．当高速切削时，宜选用 （高速钢，硬质合金）刀具；粗车钢时，应选用 （YT5、YG6、YT30）。

4．CA6140车床可加工 、 、 、 等四种螺纹。

5．不经修配与调整即能达到装配精度的方法称为 （互换法、选配法）。

6．当主偏角增大时，刀具耐用度 （增加，减少），当切削温度提高时，耐用度
（增加、减少）。

7．在四种车刀中，转位车刀的切削性能 （最好，最差）；粗磨时应选择 （硬，软）砂轮。

8．机床的基本参数包括 、 、 。

9．滚齿时，刀具与工件之间的相对运动称 （成形运动、辅助运动）。滚斜齿与滚直齿的区别在于多了一条 （范成运动、附加运动）传动链。

10．衡量已加工表面质量的指标有
。

11．定位基准面和定位元件制造误差引起的定位误差称 （基准不重合、基准位置）误差，工件以平面定位时，可以不考虑 （基准不重合、基准位置）误差。

12．测量误差是属于 （系统、随机）误差，对误差影响最大的方向称 方向。

13．夹紧力的方向应与切削力方向 （相同，相反），夹紧力的作用点应该 （靠近，远离）工件加工表面。

14．辅助支承可以消除 （0、1、2）个自由度，限制同一自由度的定位称 （完全定位、过定位）。

15．磨削加工时，应选择 （乳化液，切削油），为改善切削加工性，对不锈钢进行
（退火，淬火）处理。

得分
评卷

二、名词解释（每小题5分，共15分）

1．生产纲领

2．误差复映规律

3．加工余量

得分
评卷

三、简答题（每小题10分，共30分）

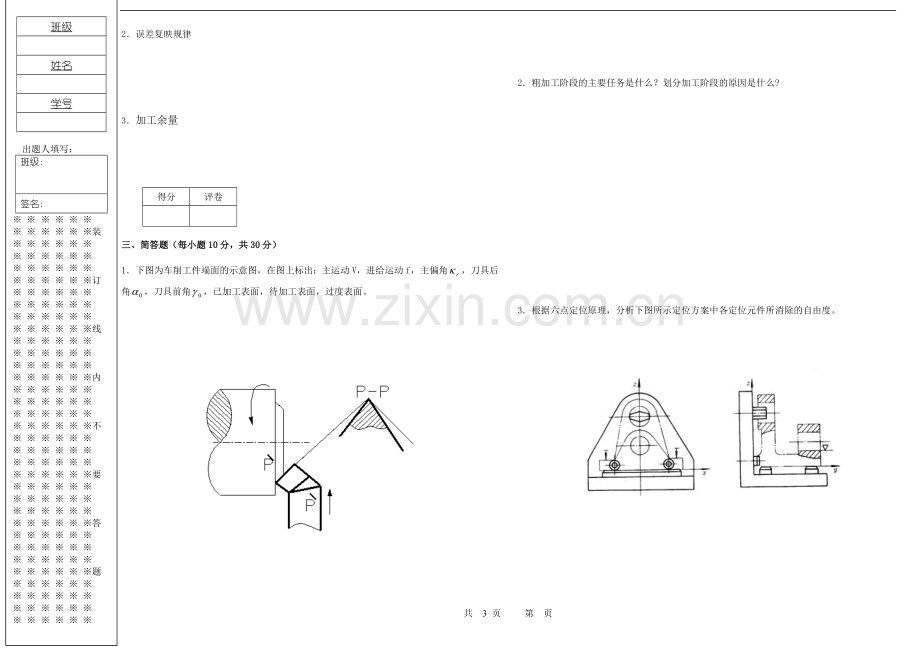

1．下图为车削工件端面的示意图，在图上标出：主运动V，进给运动f，主偏角，刀具后角，刀具前角，已加工表面，待加工表面，过度表面。

2．粗加工阶段的主要任务是什么？划分加工阶段的原因是什么?

3．根据六点定位原理，分析下图所示定位方案中各定位元件所消除的自由度。

得分
评卷

四、计算题（10分）

在外圆、端面、内孔加工完后，钻10孔，试计算以B面定位钻10孔的工序尺寸及偏差。

得分
评卷

五、试制定图示零件（单件小批生产）的工艺路线。（15分）
