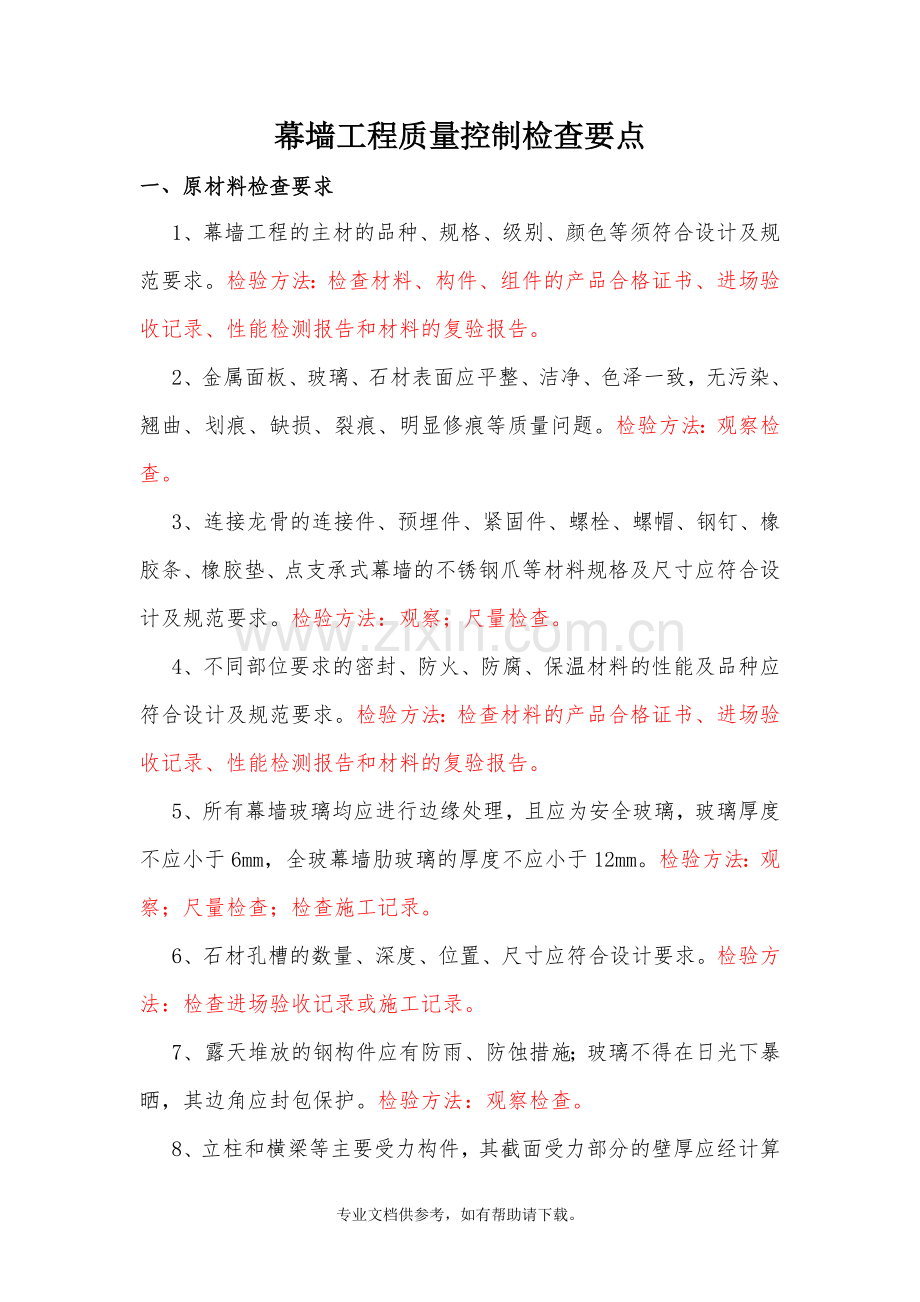

幕墙工程质量控制检查要点.doc

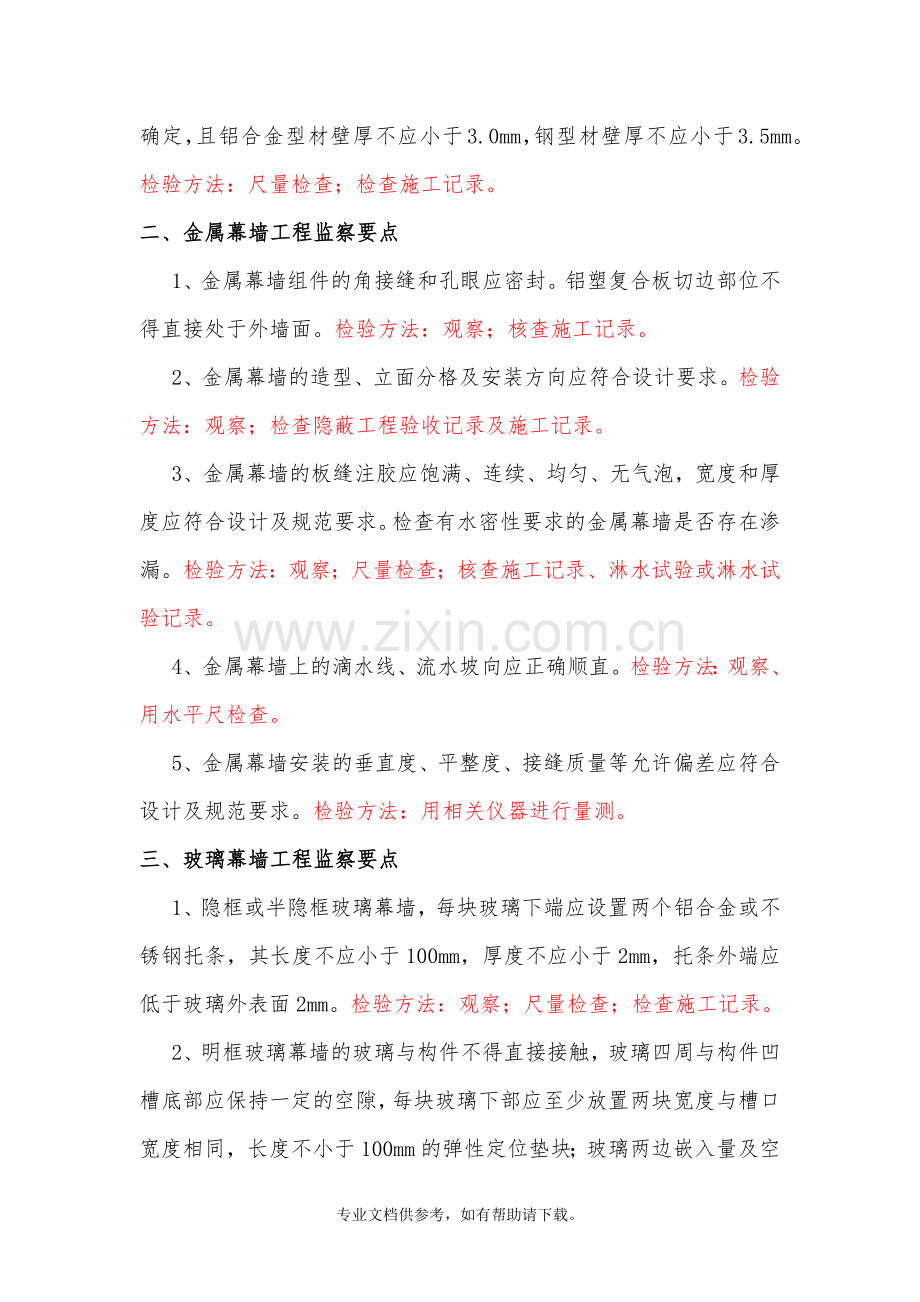

幕墙工程质量控制检查要点一、原材料检查要求1、幕墙工程的主材的品种、规格、级别、颜色等须符合设计及规范要求。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。2、金属面板、玻璃、石材表面应平整、洁净、色泽一致，无污染、翘曲、划痕、缺损、裂痕、明显修痕等质量问题。检验方法：观察检查。3、连接龙骨的连接件、预埋件、紧固件、螺栓、螺帽、钢钉、橡胶条、橡胶垫、点支承式幕墙的不锈钢爪等材料规格及尺寸应符合设计及规范要求。检验方法：观察；尺量检查。4、不同部位要求的密封、防火、防腐、保温材料的性能及品种应符合设计及规范要求。检验方法：检查材料的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。5、所有幕墙玻璃均应进行边缘处理，且应为安全玻璃，玻璃厚度不应小于6mm，全玻幕墙肋玻璃的厚度不应小于12mm。检验方法：观察；尺量检查；检查施工记录。6、石材孔槽的数量、深度、位置、尺寸应符合设计要求。检验方法：检查进场验收记录或施工记录。7、露天堆放的钢构件应有防雨、防蚀措施；玻璃不得在日光下暴晒，其边角应封包保护。检验方法：观察检查。8、立柱和横梁等主要受力构件，其截面受力部分的壁厚应经计算确定，且铝合金型材壁厚不应小于3.0mm，钢型材壁厚不应小于3.5mm。检验方法：尺量检查；检查施工记录。二、金属幕墙工程监察要点1、金属幕墙组件的角接缝和孔眼应密封。铝塑复合板切边部位不得直接处于外墙面。检验方法：观察；核查施工记录。2、金属幕墙的造型、立面分格及安装方向应符合设计要求。检验方法：观察；检查隐蔽工程验收记录及施工记录。3、金属幕墙的板缝注胶应饱满、连续、均匀、无气泡，宽度和厚度应符合设计及规范要求。检查有水密性要求的金属幕墙是否存在渗漏。检验方法：观察；尺量检查；核查施工记录、淋水试验或淋水试验记录。4、金属幕墙上的滴水线、流水坡向应正确顺直。检验方法：观察、用水平尺检查。5、金属幕墙安装的垂直度、平整度、接缝质量等允许偏差应符合设计及规范要求。检验方法：用相关仪器进行量测。三、玻璃幕墙工程监察要点1、隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm，厚度不应小于2mm，托条外端应低于玻璃外表面2mm。检验方法：观察；尺量检查；检查施工记录。2、明框玻璃幕墙的玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同，长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。检验方法：观察；检查施工记录。3、玻璃幕墙结构胶和密封的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计及规范要求。对易渗漏的玻璃幕墙部位进行淋水试验。检验方法：观察；尺量检查；检查施工记录；淋水试验。4、玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。检验方法：观察；手扳检查；开启和关闭检查。5、玻璃幕墙安装的垂直度、平整度、接缝质量允许偏差应符合设计及规范要求。检验方法：用相关仪器进行量测。四、石材幕墙工程监察要点1、石材幕墙的压条应平直、洁净、接口严密、安装牢固；滴水线、流水坡向应正确顺直。检验方法：观察；手扳检查；用水平尺检查。2、石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。检验方法：观察；尺量检查。3、石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。检验方法：观察检查。4、石材与连接件的连接必须符合设计要求，安装必须牢固。检验方法：手扳检查；检查隐蔽工程验收记录。5、石材幕墙安装的垂直度、平整度、接缝质量等允许偏差应符合设计及规范要求。检验方法：用相关仪器进行量测。五、其他项目监察要点1、幕墙抗震缝、伸缩缝、沉降缝等部位的处理应满足使用功能和饰面的完整性。检验方法：检查进场验收记录或施工记录。2、隐框、半隐框幕墙构件中板材与金属框之间硅酮结构密封胶的粘结宽度不得小于7.0mm。检验方法：用游标卡尺进行量测。3、幕墙的防雷装置必须与主体结构防雷装置可靠连接。检验方法：观察；检查隐蔽工程验收记录和施工记录。4、幕墙工程的防火设置应符合设计要求，应采取隔离措施。检验方法：检查设计文件及现场施工记录。5、螺栓直径不小于10mm，且不同金属材料接触时必须采用绝缘垫片分离。检验方法：观察；用游标卡尺量测。6、骨架与原结构连接应牢固，无松动；采用焊接连接的构件，其焊缝的长度、宽度、观感、焊条型号应符合设计要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。7、主体结构与幕墙连接的各种预埋件、连接件、紧固件其数量、规格、位置、标高、连接方法和防腐处理必须符合设计要求。热浸锌钢质件镀锌层厚度不小于45um。检验方法：观察；检查隐蔽工程验收记录和施工记录。8、横、竖龙骨与各附件结合所用的螺栓孔，要预先用机械打好孔，不得用电焊烧孔。检验方法：观察检查。六、幕墙工程资料监察要点1、幕墙工程的主材的品种、规格、级别、颜色等须符合设计及规范要求。其中金属幕墙的型材的表面氧化膜厚度，玻璃幕墙玻璃的光学性能，石材幕墙石材的弯曲性能等也应符合设计及规范要求。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。2、幕墙后置埋件的现场拉拔强度应符合设计及规范要求。检验方法：检查现场拉拔强度检测报告。3、幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能应符合设计及规范要求。检验方法：检查性能检测报告。4、幕墙工程进口硅酮结构胶相容性和剥离性、石材用密封胶的耐污染性应符合设计及规范要求。检验方法：检查检测试验报告。5、核查涉及安全、功能的原材料及成品复验记录并经监理工程师（建设单位技术负责人）见证取样、送样记录；对属于下列材料的性能指标进行复验： 1）铝塑复合板的剥离强度； 2）石材的弯曲强度；寒冷地区石材的耐冻融性；室内用花岗岩的放射性； 3）剥离幕墙用结构胶的邵氏硬度、标准条件拉伸粘接强度、相容性试验；石材用结构胶的粘接强度；石材用密封胶的污染性。检验方法：检查见证取样报告、检测复验报告资料。管理及监察中心综合技术组2016年12月专业文档供参考，如有帮助请下载。
