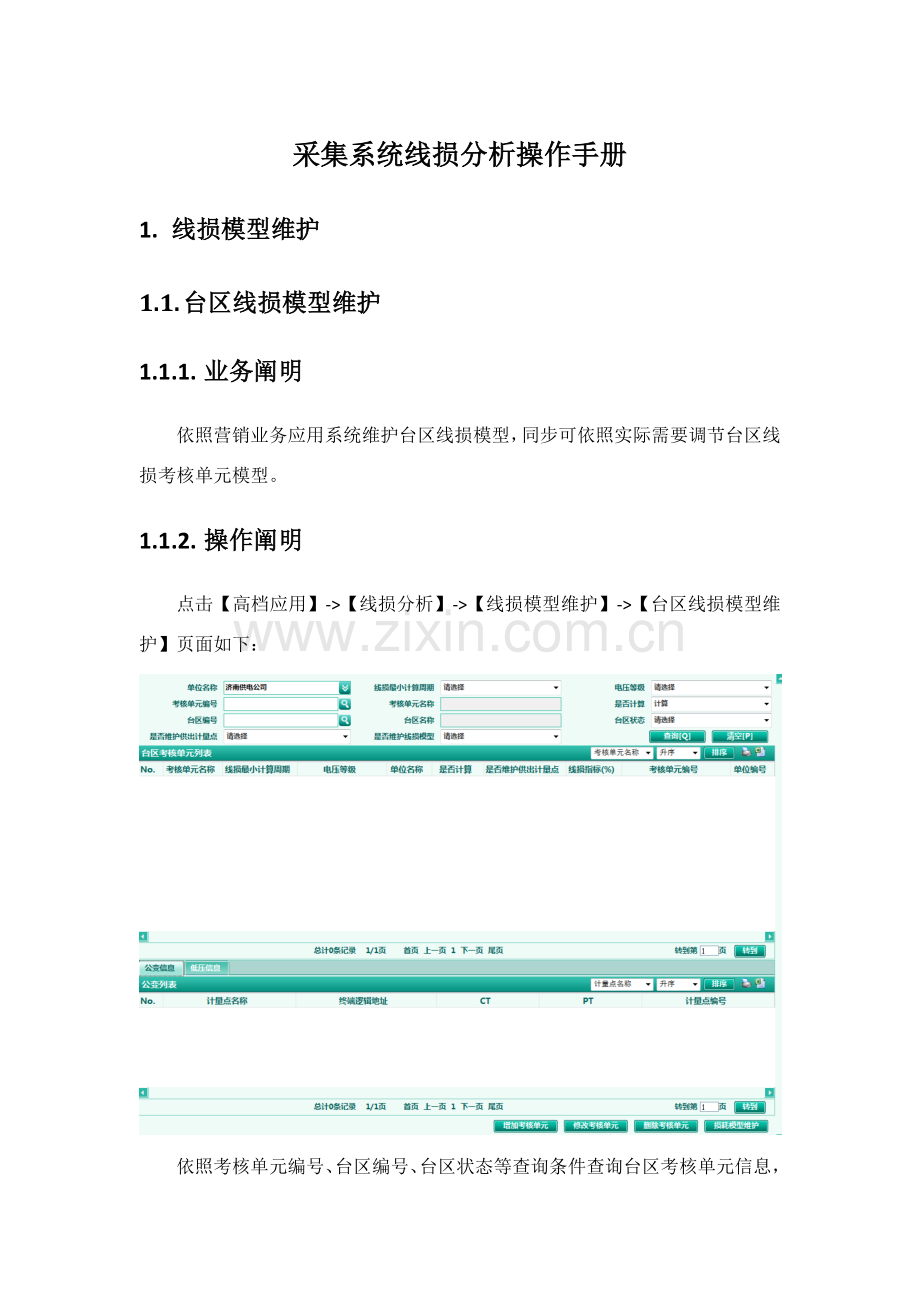

采集系统线损分析操作手册
1. 线损模型维护
1.1. 台区线损模型维护
1.1.1. 业务阐明
依照营销业务应用系统维护台区线损模型，同步可依照实际需要调节台区线损考核单元模型。
1.1.2. 操作阐明
点击【高档应用】->【线损分析】->【线损模型维护】->【台区线损模型维护】页面如下：

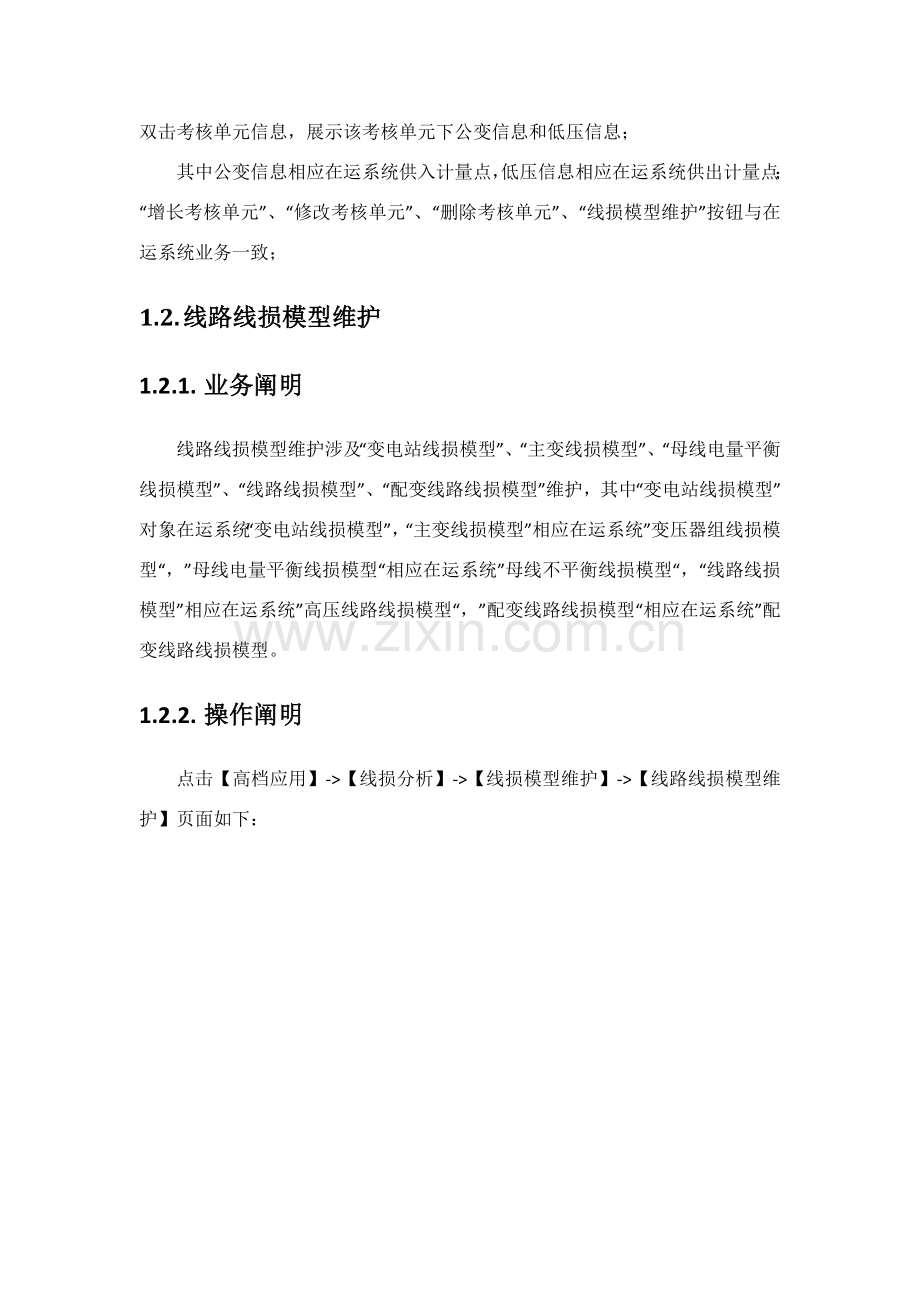

依照考核单元编号、台区编号、台区状态等查询条件查询台区考核单元信息，双击考核单元信息，展示该考核单元下公变信息和低压信息；
其中公变信息相应在运系统供入计量点，低压信息相应在运系统供出计量点；“增长考核单元”、“修改考核单元”、“删除考核单元”、“线损模型维护”按钮与在运系统业务一致；
1.2. 线路线损模型维护
1.2.1. 业务阐明
线路线损模型维护涉及“变电站线损模型”、“主变线损模型”、“母线电量平衡线损模型”、“线路线损模型”、“配变线路线损模型”维护，其中“变电站线损模型”对象在运系统“变电站线损模型”，“主变线损模型”相应在运系统”变压器组线损模型“，”母线电量平衡线损模型“相应在运系统”母线不平衡线损模型“，“线路线损模型”相应在运系统”高压线路线损模型“，”配变线路线损模型“相应在运系统”配变线路线损模型。
1.2.2. 操作阐明
点击【高档应用】->【线损分析】->【线损模型维护】->【线路线损模型维护】页面如下：

其中“输入测量点”相应在运系统“供入计量点”，“输出测量点”相应在运系统“供出计量点”。
1.3. 分压线损模型维护
1.3.1. 业务阐明
依照电压级别维护考核单元，其中电压级别为10kv及其以上考核单元其考核对象为线路，其她电压级别考核对象为台区；
1.3.2. 操作阐明
点击【高档应用】->【线损分析】->【线损模型维护】->【分压线损模型维护】页面如下：

1.4. 分区线损模型维护
1.4.1. 业务阐明
查询询某区域有关计量点信息，可以维护进出测点关系，类似于在运系统综合误差线损模型维护功能；
1.4.2. 操作阐明
点击【高档应用】->【线损分析】->【线损模型维护】->【分区线损模型维护】页面如下：

点击“增长考核单元”新增一种分区考核模型，如下图：

点击“修改考核单元”修改分区考核模型，如下图：

点击“损耗模型维护”按钮，维护模型对象以及供入供出计量点，如下图：

供入计量点为供入考核对象下计量点主用途类型为趸售供电关口、地市供电关口、省级供电关口、台区供电考核、线路供电考核、终端考核计量点、指标分析、售电侧结算计量点；
供入电厂计量点为供入考核对象下计量点主用途类型为发电机组计量点、发电上网关口；
供出关口计量点为供出考核对象下计量点主用途类型为趸售供电关口、地市供电关口、省级供电关口、台区供电考核、线路供电考核、终端考核计量点、指标分析、售电侧结算计量点；
供出高压结算计量点为供出考核对象下计量点主用途类型为高压结算计量点；
供出低压计算计量点为供出考核对象下计量点主用途类型为低压结算计量点、居民结算计量点。
2. 线损记录分析
2.1. 台区线损分析
2.1.1. 业务阐明
按单位记录台区线损可对的计算率，可以查看线损可对的计算率变化趋势，查看台区线损率正常、超大、为负、不可算等详细分类状况，查看各台区每日/月线损率明细信息。
2.1.2. 操作阐明
点击【高档应用】->【线损分析】->【线损记录分析】->【台区线损分析】页面如下：
Ø 【台区线损监测】 ：按单位记录台区线损可对的计算率，可以查看线损可对的计算率变化趋势。

Ø 【台区线损记录】 ：查看台区线损率正常、超大、为负、不可算等详细分类状况。

Ø 【台区线损明细】 ：查看各台区每日/月线损率明细信息。

2.2. 线路线损分析
2.2.1. 业务阐明
按单位、日期、电压级别查询线路日月线损信息，涉及单位、线路编码、线路名称、电压级别、关口电量、公变电量、专变电量、线损率信息。
2.2.2. 操作阐明
点击【高档应用】->【线损分析】->【线损记录分析】->【线路线损分析】页面如下：

2.3. 分压线损分析
2.3.1. 业务阐明
供按单位、电压级别、月份查询分压线损信息，涉及单位、线路数、总电量、售电量、线损电量、分压线损率。
2.3.2. 操作阐明
点击【高档应用】->【线损分析】->【线损记录分析】->【分压线损分析】页面如下：

2.4. 区域线损分析
2.4.1. 业务阐明
按照供电区域、时间等条件记录该区域供电量、用电量、损耗电量、区域线损率等信息。
2.4.2. 操作阐明
点击【高档应用】->【线损分析】->【线损记录分析】->【区域线损分析】页面如下：

3. 线损考核
3.1. 考核参数设立
3.1.1. 业务阐明
依照管理需要设立台区线损考核对象即维护考核单元相应负责人。
3.1.2. 操作阐明
点击【高档应用】->【线损分析】->【线损考核】->【考核参数设立】页面，如下图所示：

左侧操作员树展示当前单位下所有操作员，可以通过工号迅速查询相应操作员；点击右侧操作员树下操作员，系统自动将操作员编号、操作员名称反填到右侧查询条件区域。
右侧依照工号、考核单元编号、与否已设立负责人等条件查询相应考核单元信息，“设立”按钮为考核单元设立负责人，“取消设立”按钮去掉考核单元负责人。
3.2. 考核成果记录
3.2.1. 业务阐明
按照线损对象记录分析线损指标数据状况。
3.2.2. 操作阐明
点击【高档应用】->【线损分析】->【线损考核】->【考核成果记录】页面如下：
Ø 【考核成果记录】 ：按供电单位、台区线损负责人、时间分析记录线损合格率，按合格率由高到低排序；

Ø 【考核成果明细】 ：查询记录数据详细信息；
