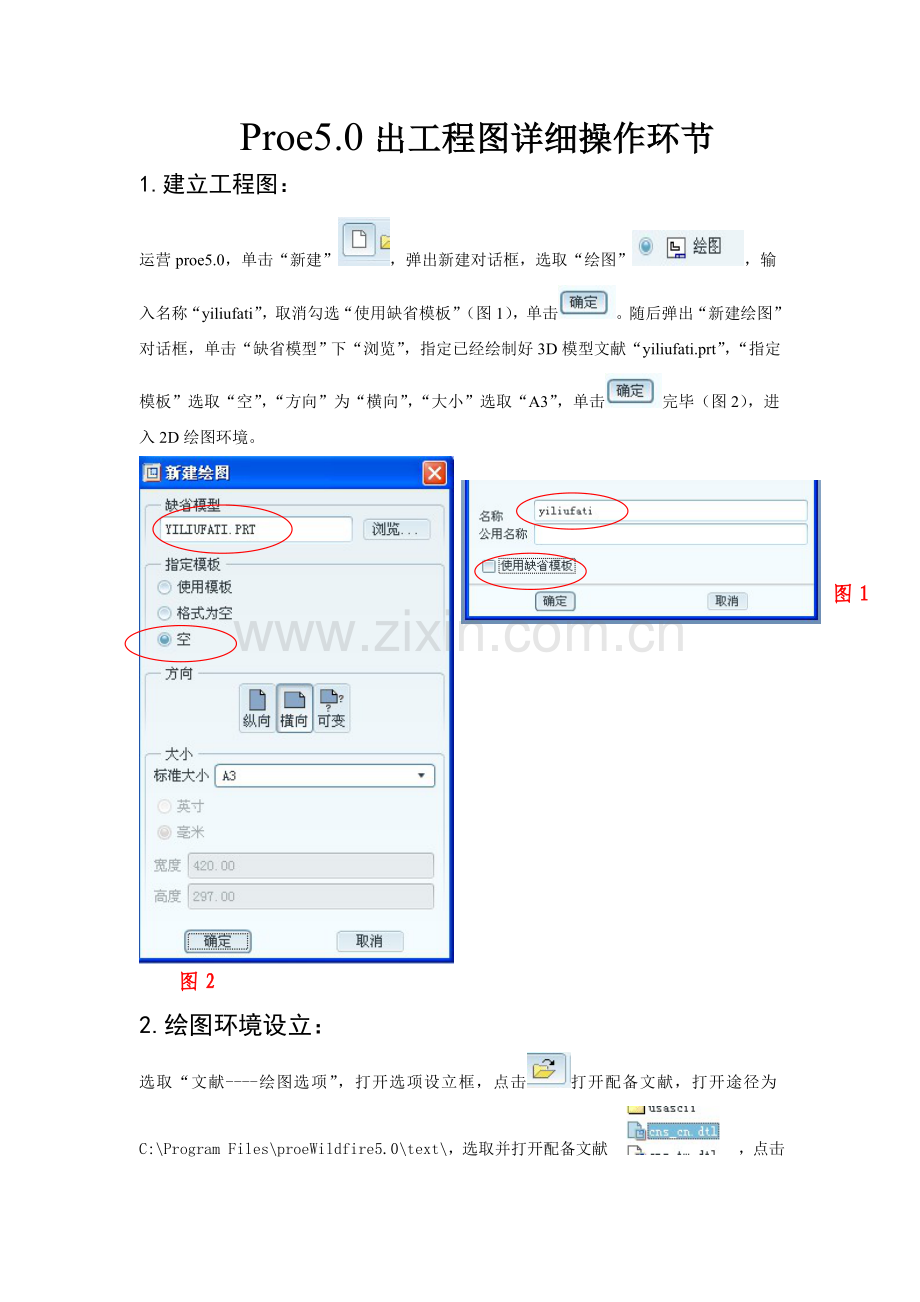

Proe5.0出工程图详细操作环节
1.建立工程图：
运营proe5.0，单击“新建”，弹出新建对话框，选取“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。随后弹出“新建绘图”对话框，单击“缺省模型”下“浏览”，指定已经绘制好3D模型文献“yiliufati.prt”，“指定模板”选取“空”，“方向”为“横向”，“大小”选取“A3”，单击完毕（图2），进入2D绘图环境。
图1
图2
2.绘图环境设立：
选取“文献----绘图选项”，打开选项设立框，点击打开配备文献，打开途径为C:\Program Files\proeWildfire5.0\text\，选取并打开配备文献，点击“应用”结束。

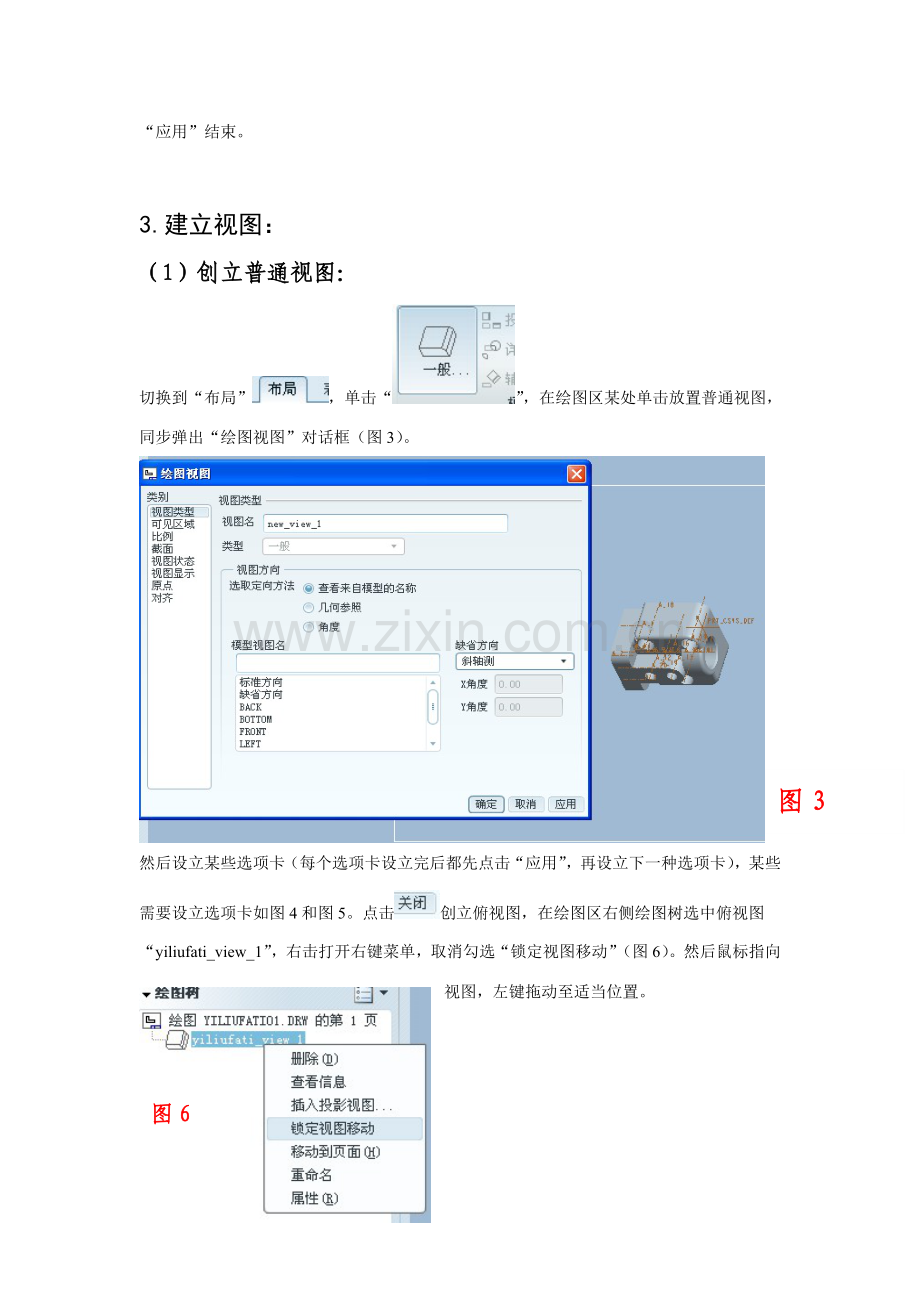

3.建立视图：
（1）创立普通视图：
切换到“布局”，单击“”，在绘图区某处单击放置普通视图，同步弹出“绘图视图”对话框（图3）。
图3
图6
然后设立某些选项卡（每个选项卡设立完后都先点击“应用”，再设立下一种选项卡），某些需要设立选项卡如图4和图5。点击创立俯视图，在绘图区右侧绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。然后鼠标指向视图，左键拖动至适当位置。
图4

图5

（2）创立投影视图：
图6
选中俯视图作父视图，单击，在俯视图上面放置主视图，左键拟定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选取“2D剖面”，单击，选取，弹出“菜单管理器”，选取“平面----单一----完毕”，在弹出输入框中输入剖面名“A”，单击，在俯视图中选取“TOP”面作剖面（图7），单击“应用”结束，创立剖视图A-A。“视图显示”设立同俯视图（完毕后如图8）。
图7
图8

图9
同理，以A-A剖视图作为父视图创立其她投影视图，由于溢流阀体零件孔分布不规则，因而选用了4个基本视图和2个剖视图（图9）。
（3）创立剖面符号：
切换到，选取A-A剖视图，右击打开右键菜单，选取，单击俯视图作为剖面放置视图，同理为剖视图C-C添加剖面符号（图10）。
图10

3.添加标注：
（1）自动标注尺寸：
切换到，单击 ，弹出“显示模型注释”对话框，选取需要显示尺寸标注特性（图11），在对话框中选取需要显示尺寸（图12）和基准轴（图13）。同理，在其她视图中现实需要尺寸（图14）
图12
选取需要显示尺寸
选取需要显示基准轴
图13

图11
图14

（2）手动尺寸标注：
为了符合机械图样中关于合理标注尺寸关于规则，需要手动自定义标注尺寸。
图16
图15
一方面切换到，单击，弹出“菜单管理器”，选取“图元上”，然后在视图中选取两条参照边（图15红色某些为选取参照边），在空白处按鼠标中键确认尺寸放置（图16）。此时，系统人处在公共尺寸标注模式，依次选取其她边，释放鼠标中键即可完毕各种尺寸标注。
（3）尺寸操作：
① 反向箭头：选中某一尺寸后，右键打开快捷菜单，选取即可（图17和图18）。
图17
图18
② 修改尺寸属性：选中某一尺寸后单击鼠标右键弹出快捷菜单，选取“属性”，弹出“尺寸属性”对话框，切换到选项卡，在“前缀”入框中输入“3X”图19
图20
（图19），单击确认即可（图20）。

4.标注技术规定：
图21
（1）标注文字注释：为倒角添加注释文字。切换到，单击“注解”，弹出“菜单管理器”，选取“ISO引线----输入----水平----原则----缺省----进行注解”（图21），随后弹出“依附类型”菜单管理器，引导线起始位置为图元上，引导线起端类型为箭头，选取“图元上----箭头”，在视图中选取倒角图元（图22），单击“完毕”，将浮现“获得点”菜单管理器，选取“选出点”，在需要注释位置上单击，浮现输入框和“文本符号”窗口，输入注释内容（图23），单击确认，再单击退出即可。效果图见图24。
图22

图23
图24

（2）创立自定义粗糙度符号：
图25
图26
选取“注释-----文本样式-----格式化------符号库”（图25），弹出“菜单管理器”，选取“定义”（图26），在文本框中输入符号名“GB--roughness”，单击，在弹出“菜单管理器”中选取“复制符号”，选取系统自带sym文献，途径为C:\Program Files\proeWildfire 5.0\symbols\surffins\machined\（图27），打开符号文献standard1.sym，，在随后浮现“获得点”菜单中选取“选出点”命令，然后在绘图区里单击，选取“完毕”，选取旧符号放置（图27）。把粗糙度数值标示移动到适当位置并绘制短横线（图28）。
图27
图28
选中符号中标示后右键弹出快捷菜单，选取“属性”，浮现“注解属性”对话框。切换到 “文本”选项卡，把注释标示改为“Ra”（图29）,单击完毕新符号修改，在随后浮现“符号库”菜单中选取，在消息框输入新建符号存储途径“H:\proe5.0文献”，点击图29
，同步在弹出“符号库”菜单管理器中选取即可。

（3）标注某些表面粗糙度符号：
图32
图31
图30
切换到，单击进行粗糙度标注，在随后弹出菜单管理器中选取“检索”（图30），打开已经绘制好粗糙度符号文献“gb--roughness.sym”，进入“依附类型”菜单管理器，选取指引线形式为“图元上----箭头”（图31），选取需要注释边图元，单击“”进入“获得点”菜单管理器，选取“选出点”（图31），在在绘图区空白处单击完毕符号放置。同步弹出数值输入框，输入“Ra3.2”，单击确认，完毕粗糙度符号标注（图33）
图33

图35
图34
（4）标注大多数表面相似构造粗糙度符号：
图36
切换到，单击，在弹出菜单管理器中选取“检索”，在“打开”对话框中选用新建粗糙度符号“GB--roughness”，单击完毕。系统弹出“获得点”菜单管理器，选取“选出点”（图34），在绘图区单击左键放置粗糙度符号，此时系统弹出标示值文本框，输入“Ra3.6”，点击完毕，再点击退出。然后在工具栏内单击插入注解，在弹出菜单管理器中选取“无引线----输入----水平----原则----缺省”（图35），点击“进行注解”，在弹出“获得点”菜单管理器中选取“选出点”，并在刚刚创立粗糙度符号旁单击拟定注解放置位置，然后在弹出文本框中输入“别的”（图36），单击确认，再单击退出。效果图如图37。
图37

（5）标注尺寸公差：
选中需要显示尺寸公差尺寸，单击鼠标右键弹出快捷菜单，选取“属性”命令，系统弹出“尺寸属性”对话框，切换到“属性”选项卡，设立公差模式为“加-减”，输入上公差+0.3，下公差0（图38），单击完毕操作，完毕图如图39。
图38

图39
图39

（6）形位公差标注：
图40
图45
图41
图42
图43
图44
切换到，点击“几何公差”，系统弹出“几何公差”对话框，在左侧符号栏（图40）中选取。在“模型参照”选项卡中设立“参照类型”为“曲面”（图41），点击“选用图元”，在视图中选用曲面作参照面（图42），“放置类型”选取“带引线”（图43），单击，在弹出“依附类型”菜单管理器中选取“图元上----箭头”，再选用一尺寸界线作为引导线起始端放置位置（图44），然后在几何公差放置位置单击，完毕几何公差放置；切换到“公差值”选项卡，，输入总公差值为0.003。选取材料条件为“RPS（无标志符）”（图45），点击完毕。效果图如图46。
5.标注文字注释：
图47
图46
切换到，单击插入注解，在弹出菜单管理器中选取“无引线----输入----水平----原则----缺省”，点击“进行注解”，在弹出“获得点”菜单管理器中选取“选出点”，并在绘图区左下方点击鼠标左键拟定放置位置，然后在弹出文本框中输入“1.铸件不应疏松、气孔等锻造缺陷”，回车键后输入“2.不加工表面涂刷防锈红漆”，回车键后再次输入“3.未注锻造圆角半径均为R3”， 单击确认，再单击退出。效果图如图47。
6.绘制图幅边框：
图49
图50
切换到，点击，设立草绘截面（图48）。点击绘制边框线，在绘图区单击右键弹出快捷菜单，选取“绝对坐标”（图49），输入坐标“10”回车再输入“10”（图50）；然后单击右键打开快捷菜单选取“相对坐标”，输入“0,400”，单击确认。同理绘制边框线和标题栏（图51）。最后在标题栏处插入有关文字注释即可（操作原理同上面第五点）（图52）。
图48

7.最后成图（图53）
图53
