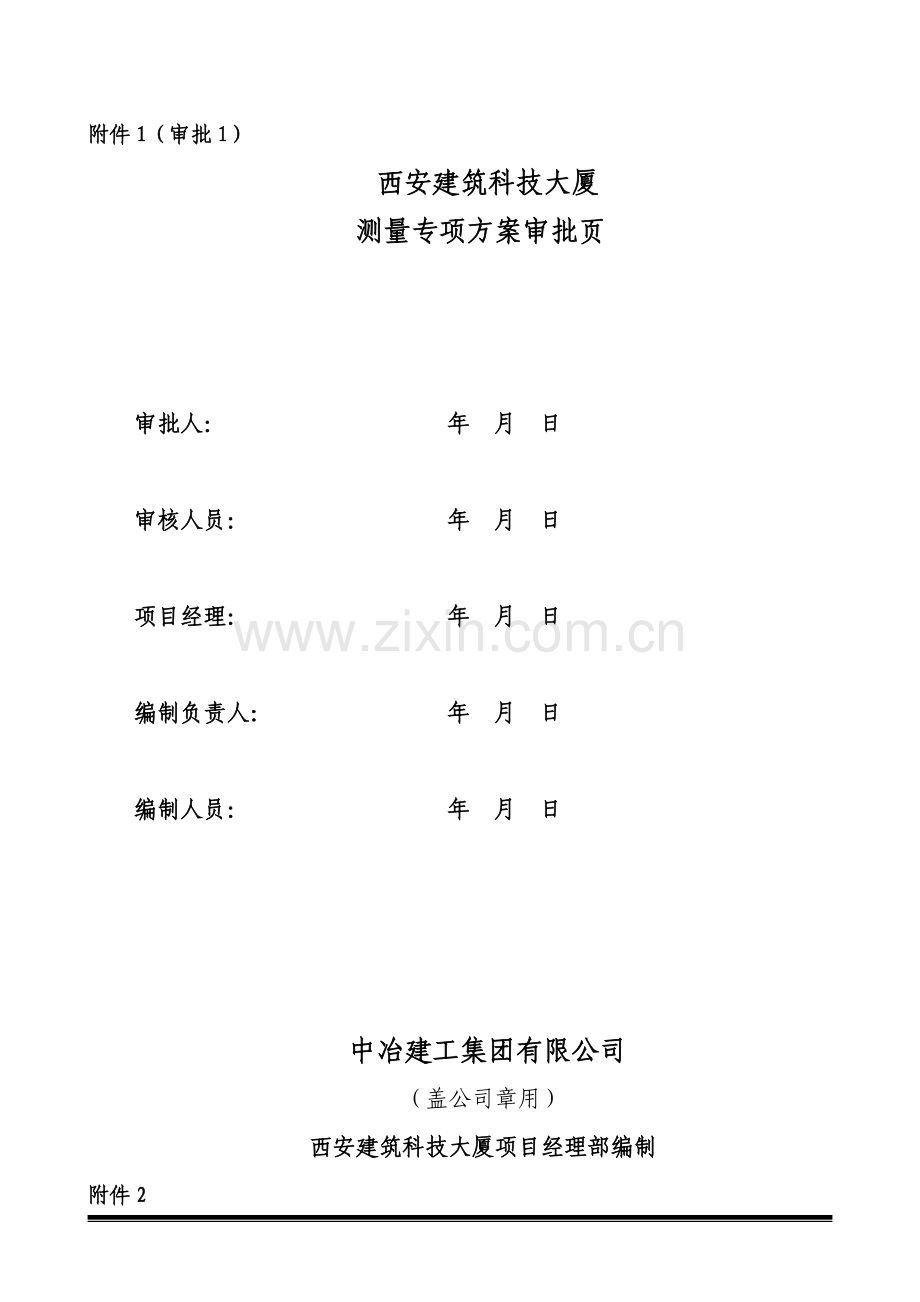

附件1（审批1）
西安建筑科技大厦
测量专项方案审批页

审批人： 年 月 日

审核人员： 年 月 日

项目经理： 年 月 日

编制负责人： 年 月 日

编制人员： 年 月 日

中冶建工集团有限公司
（盖公司章用）
西安建筑科技大厦项目经理部编制
附件2

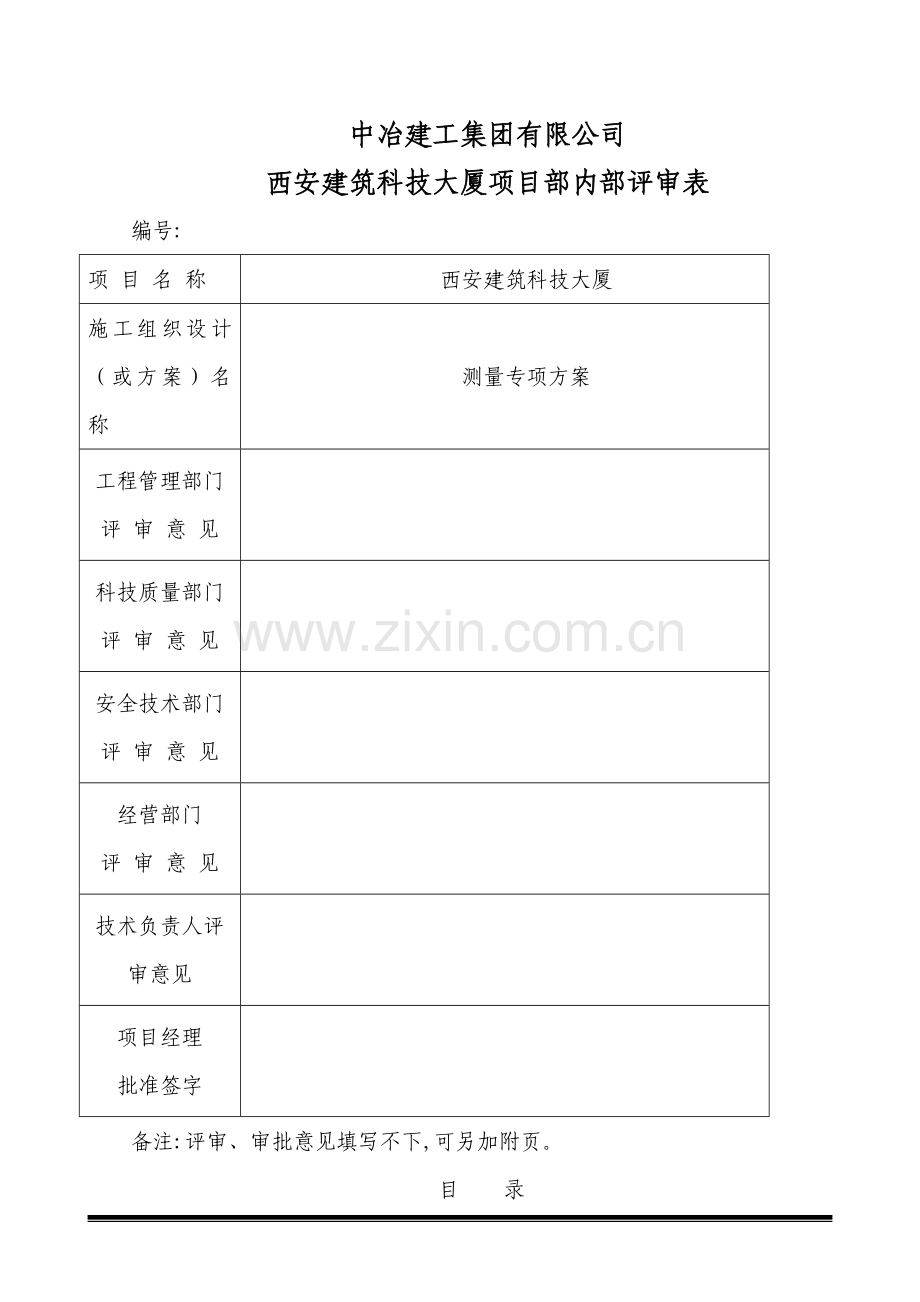

中冶建工集团有限公司
西安建筑科技大厦项目部内部评审表
编号:
项 目 名 称
西安建筑科技大厦
施工组织设计（或方案）名称
测量专项方案
工程管理部门
评 审 意 见

科技质量部门评 审 意 见

安全技术部门评 审 意 见

经营部门
评 审 意 见

技术负责人评审意见

项目经理
批准签字

备注:评审、审批意见填写不下,可另加附页。
目 录
1 工程概况 1
2 编制根据 1
3 重要测量工作 2
4 施测基本原则 2
5 重要测量仪器选取 2
6 平面控制网建立 3
6.1 一级导线控制网建立 3
6.2 地上某些二级平面控制网布置 4
6.3 平面控制网引测 6
7 高程控制网建立及引测 9
7.1 高程控制网建立 9
7.2 高程控制网引测 9
8 重要分部、分项工程测量放线 11
8.1 基本测量控制 11
8.2 梁、柱施工测量控制 11
9 建筑物及边坡沉降监测 11
10 施工测量管理 12
10.1 施工测量管理体系 12
10.2 施工测量管理各部门职能及责任 13
10.3 测量精度控制 13

1 工程概况
场地位于西安市碑林区，雁塔北路与情谊东路交叉口东南侧，西安建筑科技大学校园内西北角。拟建项目概况见下表：
子项
名称
地上
层数
地下
层数
房屋
高度（m）
构造
类型
基本
类型
地基
形式
±0相应绝对高程
主楼
24 24 24
3
99.900
框架-筒体
桩筏
桩基
413.50
裙楼
8
3
37.500
框架-剪力墙
变厚度筏板
天然地基
413.50
本工程重要建筑功能：地下二、三层为车库，地下一层为超市及百货，地上一~四层为商业、餐饮，五~八层为影院，九层及以上为办公。本工程所用平面控制点有甲供坐标点１、坐标点２，高程控制点有西安市勘察测绘院提供BM1、BM2。
2 编制根据
２.1本施工测量设计编制如下列文献和资料为根据
（1）建设地区自然、地理条件，如气象、工程地质和水文地质条件等关于资料。
（2）施工现场实地勘察资料。
（3）《工程测量规范》（GB50026-）
（4）本工程施工图纸及其她有关资料。
1.2平面及高程施测根据
（1）平面控制点
1#：X=6841.524、Y=13830.138
2#：X=30419.843、Y=10358.615
（2）高程控制点
BM1高程为：415.080m
BM2高程为：415.982m
3 重要测量工作
本工程测量工作重要分为控制网测量、土建施工测量、机电设备安装测量、装饰工程测量、构造施工期间各种变形监测及施工期间沉降观测几种方面。
4 施测基本原则
本建筑地上某些总高度99.9m，属高层建筑。我公司将通过采用科学测控技术，先进测量仪器，以及严格复核校正手段，达到本工程测量精度目的规定。建立测量控制网，以高档网控制低档网，由甲供控制点建立建筑物控制网，局部测量控制网加密手段，保证各级控制网整体统一。地下某些施工测量采用“外控法”控制，采用极坐标或直角坐标法定位。地上施工测量采用“内控法”控制，采用激光垂准仪将平面控制网整体同步传递，每隔30 米左右基准点上移一次，高程用全站仪架设在激光控制点上垂直向上引测。施工过程中测量放线坚持：
（1）遵守先整体后局部、先控制后碎步，以高精度控制低精度、以大线控制小线原则。
（2）严格审核测量起始数据对的性，每一步数据都要通过计算和复算。
（3）定位放线工作必要经自检、互检。
（4）测量办法要简洁有效。
5 重要测量仪器选取
依照本工程特点和工程放线精度规定，重要测量仪器配备如下：
序号
仪器名称
型号
数量
精度
备注
1
全站仪
SET230RK
1
5Km，精度±（2+2ppm×D）mm
平面控制网测设、高程传递、楼层轴线测量等
2
自动安平水准仪
苏光DSZ2
1
± 1.5mm
标高测量
3
激光垂准仪
DZJ2
1
1/20万
控制点竖向传递
4
钢尺
50m
1
已检定
水平及竖向距离量测、验线
6 平面控制网建立
6.1 一级导线控制网建立
工程开工前一方面复测业主给甲供点坐标点１、坐标点２，办理书面交接手续。针对本工程详细状况，结合工程平面布置，在基坑周边加密控制点３＃、４＃、５＃、６＃、７＃、８＃、９＃、１０＃（规定达到通视条件好、点位稳固不受后期施工影响等条件）与甲供点构成闭合导线网，通过导线测量及平差后形成建筑物控制网，上报监理工程师复测合格后使用。由于建筑物控制网中控制点位都设在基坑周边也许发生沉降变形，因此在施工阶段，要定期复测导线网。地下室及基本施工直接运用该控制网实行测量放线。甲供点及加密控制点位置如下图所示：

甲供点及加密控制点位置示意图
6.2 地上某些二级平面控制网布置
待施工至±0.000m后布置塔楼及裙楼施工测量内控点形成内控网并与一级导线控制网之间可以进行闭合校验及平差，形成统一测量控制体系，上报监理工程师复测合格后使用。
本工程塔楼采用内控点形成二级控制网直接使用至构造封顶。在首层楼板浇筑时，在塔楼首层核心筒外四角楼面上分别布置１１＃、１２＃、１３＃、１４＃四点(布点原则为避免与构造梁冲突)。一号塔楼内控点布置示意图如下：

塔楼内控点布置示意图
裙楼共设立 K9、K10、K11、K12四个内控点(布点原则为避免与构造梁冲突)形成裙楼二级控制网，以满足裙楼施工。裙楼内控点布置示意图如下：

裙楼内控点布置示意图
首层内控点做法：首层构造地面浇筑混凝土之前，运用一级导线网放出内控点设计位置，埋设－6mm×200mm×200mm 预埋铁件，待混凝土终凝稳定后精准测定点位并用钢画针刻上十字标记。预埋铁件如下图所示：

预埋铁件平面图 预埋铁件立面图
6.3 平面控制网引测
6.3.1 地下室及基本施工直接运用一级导线控制网实行测量放线。
6.3.2 地上某些平面控制网引测
⑴引测办法
当混凝土构造施工至±0.000m 后，在预埋铁件上放出设计控制点对的位置，并运用全站仪联测无误后作为内控点构成二级控制网供地上某些测量施工使用。之后各层使用激光铅垂仪直接架设在首层内控点上向上部楼层投测。为避免误差合计保证投点位置精准，每隔３０m 左右对塔楼控制网进行上移，并用GPS 复测。即在７层、15 层、2２ 层施工完毕后，将下部控制网转移至该层楼面，在其她楼层留设200×200mm 投测孔洞。测量时，架设铅直仪于控制点上，向作业楼层投测，在每一点铅直仪要旋转0°、90°、180°、270°四个方向投点，绘出“十”字线，交点即为投测点，投测完毕后，用全站仪检查各投测点之间间距、对角线长度与否相等，全站仪应进行温度和气压改正；若间距、对角线、角度超限，则重新投测。所有投测点经全站仪联测无误后，作为各层平面控制点。
⑵详细实行办法
1）制作激光接受靶
制作激光捕获辅助工具提高点位捕获精度，减少分阶段引测误差积累。示意如下：

透明塑料薄片，中间空洞便 第一次接受激光点 蒙上薄片使环形刻度
于点位标示。雕刻环形刻度 与光斑吻合

通过塑料薄片中间空洞 旋转铅直仪，分别在 取四个激光点几
捕获第一种激光点在接 00°、90°、180°、270° 何中心即为本次投
收靶上到四个激光点 四个位置捕获 测点位取中位置
2）控制点做法及保护
±0.000m 层由于人员走动较频繁，激光点测放到楼面后需进行特殊保护，激光点穿过楼层时，需在组合楼板上预留200x200 孔洞，浇筑砼后将点位引线测放在各楼层上。做法如下图所示：

首层及７层、15层、2２层 楼面点位做法（图一)
阐明：在预埋钢板上用钢画针刻画出点位。

穿过楼层做法（图二）
阐明：浇筑砼后木盒不拆除以防楼面垃圾物堵塞孔洞。对点时用麻线绷紧在小铁钉上以便找准中心点，用完后将麻线拆除，以免堵塞激光孔。
3）校核各控制点
在点位接受完毕后并布置好发射棱镜后，架设全站仪于接受点处，然后多角度后视各个反射棱镜，检查各投测点之间间距、对角线长度与否相等，校核无误后建立起暂时坐标控制网。
7 高程控制网建立及引测
7.1 高程控制网建立
本工程设立高程测量控制网，首级高程控制网与以及导线控制网合二为一，加密控制点高程引测采用来回或闭合水准测量办法平差后得到控制点坐标点１、坐标点２、３＃、４＃、５＃、６＃、７＃、８＃、９＃、１０＃高程,作为施工现场测量标高基准点使用。由于受场地限制，高程控制点也许发生沉降，因而要定期检测高程点高程修正值，以及时进行修正。
7.2 高程控制网引测
用水准仪将标高引测到基坑周边后作为基本施工高程控制点。随着地下室施工部位变化，标高及时向上引测。施工至首层时再运用一级控制网点标高抄测出建筑1.000M 线。
地上某些基准标高采用全站仪分阶段垂直引测，每个阶段大概50m 左右，阶段内引测基准标高通过悬挂钢尺（对钢尺读数进行温度、尺长和拉力改正）顺核芯筒外墙面往上引测至每一层，从3处分别向上引测，用水准仪校核标高，较差≤3mm取平均值作为施工层标高基准，较差＞3mm时重新引测。
距离±0.000m 50m左右楼层引测标高时，在±0.000m 层砼楼面架设全站仪，通过气温气压计所测得大气值对全站仪进行气象改正设立，后视墙面+1.000m 处标高基准线，测得仪器高度值，对仪器内Z 向坐标重新进行设立，涉及反射棱镜常数值也一并进行设立。在测量平台上布置反射装置，以便全站仪进行高程测量， 架设水准仪后视接受装置处所测得标高值，计算水准仪仪器高程值，在该楼层剪力墙墙面上测设+1.000m 线并弹出墨线标记。

标高垂直向上传递全站仪测距示意图
此引测办法克服了沉降变形在施工过程中对建筑整体高度影响。同步在施工过程不同阶段，应依照构造沉降变形分析成果对楼层标高予以调节，进行变形补偿，满足标高复测调节需要。
8 重要分部、分项工程测量放线
各分某些项工程测量放线按照（定位、放线）程序经自检、互检合格后请质检员、测量监理工程师验线合格后方可进行下道工序
8.1 基本测量控制
本工程基本施工前，运用建筑物控制网，使用全站仪放样轴线位置，通过轴线位置弹出筏板边线、各承台边线以及挡土墙边线。基本成型后在每个基坑壁上标记出轴线位置及相对±0.000m标高，以便基本验收。
8.2 梁、柱施工测量控制
梁、柱施工前运用控制点放出轴线位置，依照图纸尺寸弹出梁、柱边线。模板安装后用锤球吊梁柱模板垂直度，如有偏差进行模板校正。浇筑混凝土前抄测标高。
9 建筑物及边坡沉降监测
本工程为高层建筑，施工过程中将会引起建筑物沉降。为了保证建筑物安全，将对本工程进行沉降监测，建筑物沉降观测，应由建设单位委托专业队伍进行测量，本项目部仅做自控沉降观测
沉降观测办法：沉降观测水准点埋设：距基坑 50M 外埋设2 个通视良好，牢固水准基点，作为沉降观测后视，保证不受建筑物沉降影响。
沉降观测点布设：
①建筑物重要墙角及沿外墙每15米布置一处;②沉降缝、伸缩缝两侧;③基本底板四角及中部;④塔楼钢管柱及核心筒周边。
沉降观测网布设成闭合线路。观测时必要做到“四固定”：即固定人员、固定仪器、固定观测线路、固定观测时间。
地下室施工完毕后，在首层相应部位设立沉降观测点，沉降观测标志稳固埋设，高度高于±0.000m，0.2~0.5m. 在基本底板施工完毕后开始观测，施工期间每增长两层观测一次。施工至±0.000m时，将地下某些合计沉降量合计到地上某些沉降观测值中，继续进行观测。
在观测过程中，如有基本周边大量积水、长时间持续降雨及地下水位有较大变化等状况，均应及时增长观测次数。
每次沉降观测后，及时整顿分析观测数据，填写沉降观测登记表
（5）建筑物四周深基坑边坡沉降观测
由于基坑平均深度达到了18米左右，又有雨季施工为防止边坡垮塌带来安全隐患，在各级边坡坡顶布置观测点，定期进行沉降观测，填写沉降观测登记表，结合现场实际状况分析观测数据，发现隐患及时采用办法排除隐患。
10 施工测量管理
10.1 施工测量管理体系
本工程测量管理体系分两级：测量控制检查组、各专业测量小组。测量管理组织构造图如下：
测量控制检查组
装饰测量小组
安装测量小组
土建测量小组
沉降观测小组

　　10.2 施工测量管理各部门职能及责任
（1）测量控制检查组负责现场测量控制网建立，各种核心平面和高程控制点交接工作。并对各专业测量小组测量成果复核验收，向监理单位提出测量验线。负责对现场合有测量工作协调管理，向有关部门提供测量成果及关于数据。对同一区段各种施工班组作业时，指定可供使用测量点、线，办好交接手续，并对提供成果对的性负责。
（2）各专业测量小组按照测量控制检查组提供控制网（点），负责本专业工程轴线定位、测量细部放线实行工作。对自身专业工程测量放线成果负责，并负责本专业范畴内资料整顿、上报工作。
10.3 测量精度控制
本工程测量精度严格按照《工程测量规范》（GB50026-）及国家现行关于原则实行。
