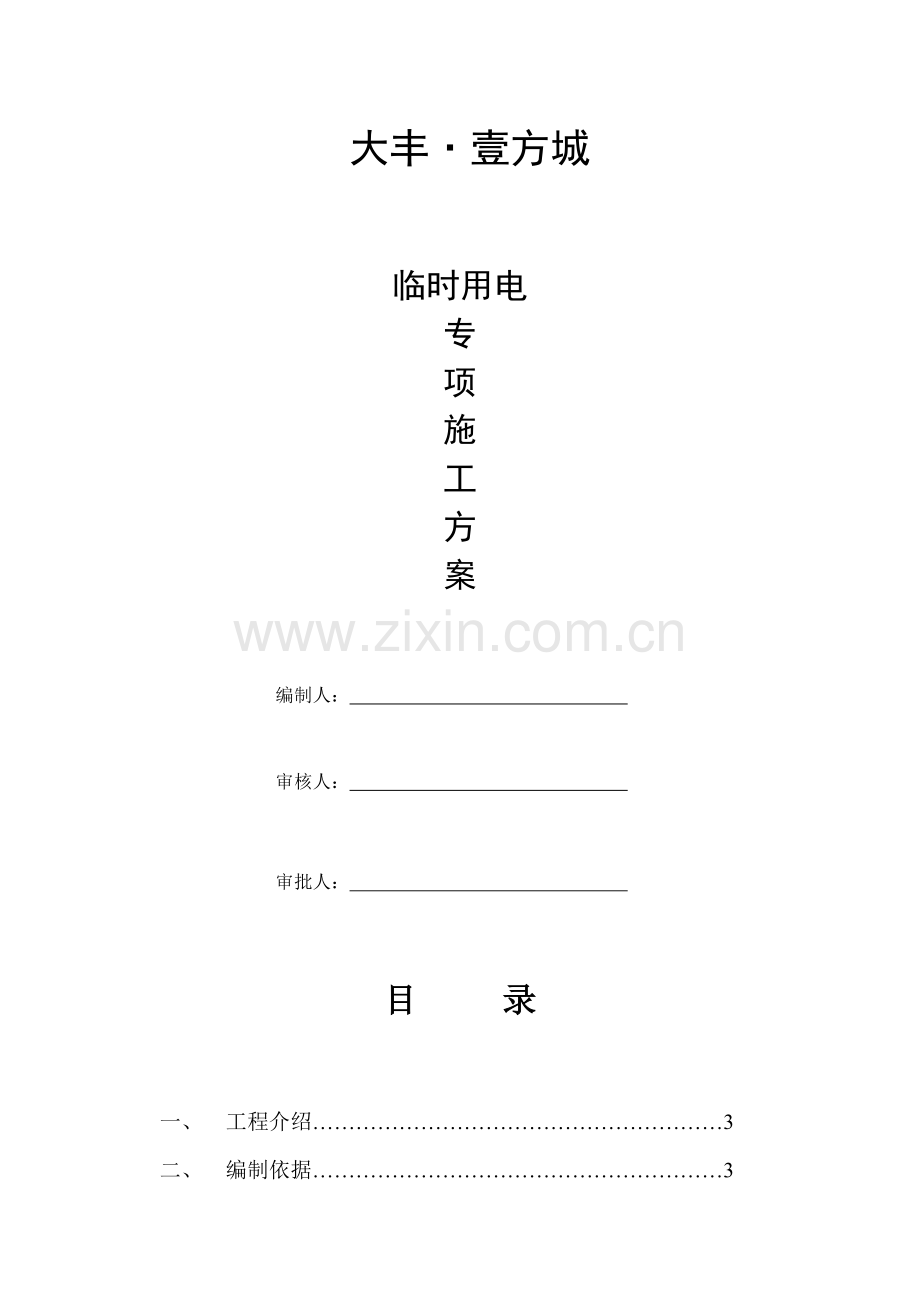

大丰·壹方城

临时用电
专
项
施
工
方
案

编制人：

审核人：

审批人：

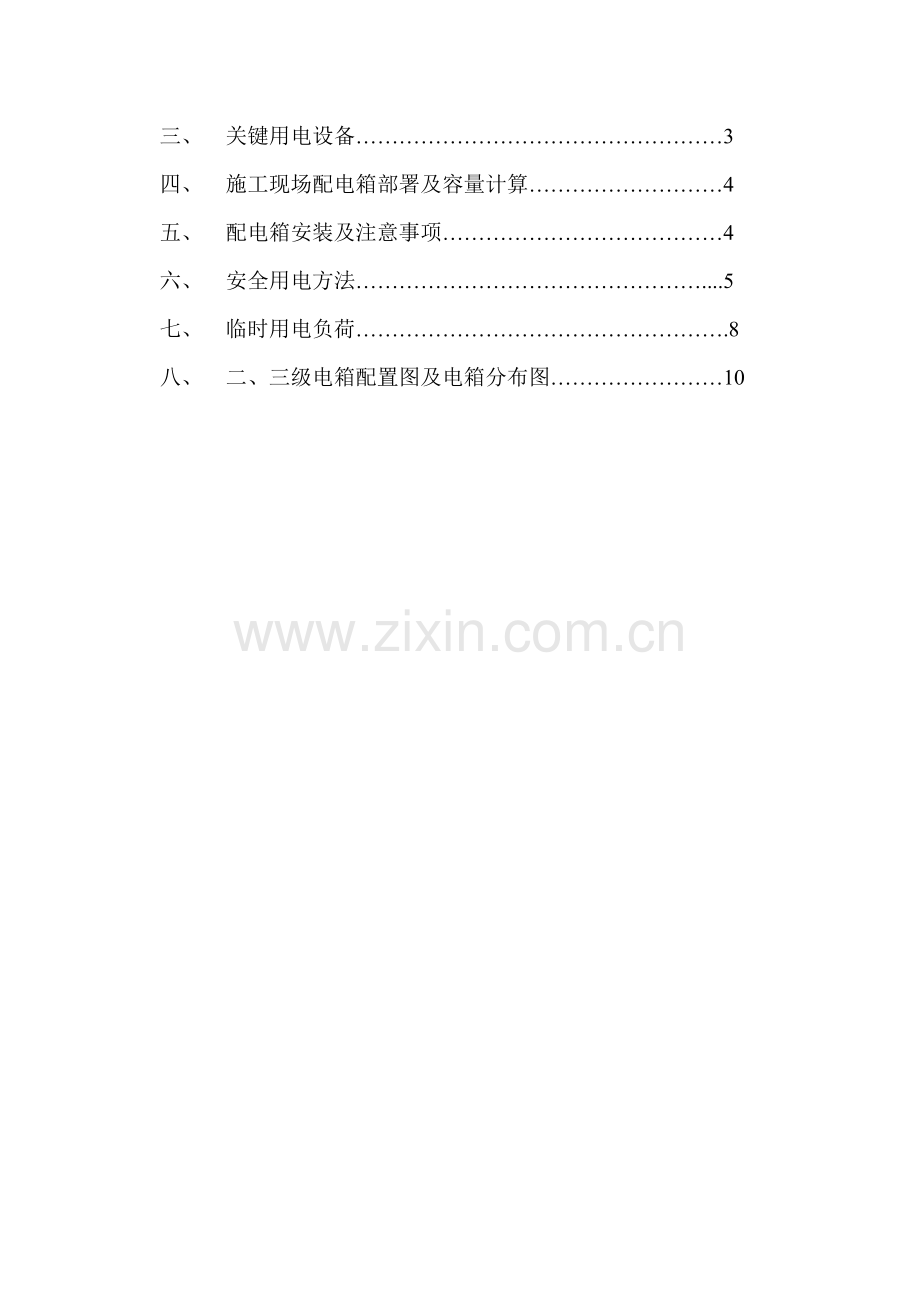

目 录

一、 工程介绍…………………………………………………3
二、 编制依据…………………………………………………3
三、 关键用电设备……………………………………………3
四、 施工现场配电箱部署及容量计算………………………4
五、 配电箱安装及注意事项…………………………………4
六、 安全用电方法…………………………………………....5
七、 临时用电负荷…………………………………………….8
八、 二、三级电箱配置图及电箱分布图……………………10

一、 工程介绍
本工程1-6层商业部分外立面采取石材幕墙、金属幕墙和玻璃幕墙装饰。其中1#楼和大商业楼玻璃幕墙采取半隐框low-e中空玻璃幕墙，面积约3800平方，石材面积约8000平方，铝板幕墙面积约2500平方，1#楼、2#楼外立面全部门窗均采取铝合金隔热型材门窗，累计为3750平方，真石漆约为3650平方。本企业依据施工用电系统图，以服从总包安排用电标准，编制施工临时用电方案。
二、编制依据
1、总包项目部临时施工用电系统图
2、《建筑工程施工现场供电安全规范》
3、《大丰·壹方城幕墙工程施工组织设计》
4、《施工现场临时用电安全技术规范》
5、大丰·壹方城幕墙施工图纸及现场实际情况
三、关键用电设备：

序号
设备名称
型号
数量（台）
功率
(KW)
累计功率（KW）
备注
1
电焊机

15
0.8
12

2
台钻

3
1.5
4.5

3
切割锯

3
1.2
3.6

4
手电钻

20
0.4
8

5
电锤

20
600
1.2

6
吊篮

70
3
210

四、施工现场配电箱部署情况及容量计算
大丰·壹方城临时用电关键从1＃电箱处引出，后分别在1楼设置2个二级电箱。2楼设置两个二级电箱。依据以上二级配电箱分布情况，再配置三级电箱，三级电箱分布裙楼施工区域，主楼全部采取二级电箱。
1、 用电设备部署
裙楼幕墙：分配电焊机11台，手电钻15台；
主楼幕墙：分配电焊机4台，手电钻5台；
加 工 区：分配台钻3台，切割锯3台，手电钻20台;
五、配电箱安装及注意事项
1、施工现场使用配电箱、开关保险必需符合JGJ46-88《施工现场临时用电安全技术规范》要求，遵守总包《现场临电配电箱相关要求》,“配电箱、开关箱应采取铁板或优质绝缘材料制作”。施工现场配电箱严谨采取木质，并达成防雨要求。
2、配电箱系统设置总配电箱、分配电箱和开关箱，实施分级配电。开关箱应由末级分配电箱配电。
3、分配电箱和开关箱距离不得超出三十米，开关箱和其控制固定式用电设备水平距离不应超出三米。
4、配电箱、开关箱周围应有足够二人同时工作空间和通道、不得堆放任何妨碍操作、维修物品；不得有灌木、杂草。
5、配电箱、开关必需防雨、防尘。导线进线口和出线口应设在箱体下底面，并要求上部为电源端，严禁设在箱体上顶面、侧面、后面或箱门处。
6、箱体金属外壳应做保护按零（或接地），保护零线必需经过接线端子板连接。
7、配电箱、开关箱内开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。
8、电气设备显著部位应：严禁靠近、以防触电标志。
9、配电箱开关箱下底和地面底垂直距离不应大于1.3m,小于1.5m。移动式开关箱下底离地面0.6～1.5m。进出线必需采取橡皮绝缘电缆。
10、施工现场用电线路、用电设备安装和使用必需符合建筑安装规范和安全操作规范，严禁任意拉线接电。电缆采取架空敷设，严谨地面明设，并避免机械损伤和介质腐蚀。
11、施工现场作业前认真检验用电是否安全可靠，检验电线是否有漏电隐患。所用设备必需符合国家相关安全规范要求。
12、开关箱必需严格实施“一机一闸一箱一漏保”制，严禁同一开关直接控制两台以上用电设备。
六、安全用电方法
1、采取土建提供三相五线制（TN-S）接零保护系统。
2、保护接零
1） 保护接零必需使用黄绿双色多股塑料护套铜线引至配电箱保护零线端子板，接地电阻值小于10欧。
2） 保护零线和工作零线分开单独铺设，不得混用，保护零线PE必需采取绿黄双线，并有显著标识。
3） 电气设备底正常情况下不带电金属外壳、框架、部件、管道、金属操作台及靠近带电部分金属防护围栏、金属门等均应保护接零。
3、漏电保护器
施工现场配电箱和开关箱配置三级漏电保护装置。总包单位第一级总配电箱内漏电保护器额定漏电动作电流I△N≤100mA，动作时间t△N≈0.1s。分配电箱内第二级漏电保护器额定漏电动作电流I△N≤30mA，t△N≈0.1s，本企业第三级开关箱内漏电保护器额定漏电动作电流I△N≤30mA，t△N<0.1s。
4、三相四线制漏电开关N线不管在电源侧或负载侧严禁和地线在一起。保护零线上严禁装设开关或熔断器。
5配电箱内开关电器及电气装置必需完好无损，装设端正、牢靠，不得拖拉放置，带电导线和导线之间接头必需绝缘包扎牢靠，带电导线必需绝缘良好，严禁搭、挂、压其它物品。电气装置电源连线必需作固定连接。配电箱和开关箱应配锁并有专员负责。
6现场低压电工应配置合格电气安全用具，多种绝缘手柄，绝缘层完好，不得使用绝缘坏用具。
7、施工其它用电安全事项必需符合建设部标准规范JGJ46-及国家标准GB50194-得要求。
8对接地电阻、设备绝缘电阻值、漏电保护动作参数按要求进行定时检测，并作好检测统计，以监测临时用电工程是否安全可靠
9、建立安全用电岗位责任制，对用电各部位操作、监护、分块分机坚持每日一检验制度。
10、在需要停电操作时应通知总包工程部和用电人员。
11、要求各责任人每个月进行一次用电安全教育，专业电工按要求年限培训、考评办证、持证上岗，严禁无证上岗。
12、用电计划配合总包统一调度，随时作出用电调整。
13、由专职电工负责用电操作及监控。
1） 现场电工负责临电安装、运行、拆除工作，天天值班电工不少于两人。
2） 班组电工天天两次巡视检验电器设备、线路和防护设施是否完好，发觉问题立即处理，严禁设备带病运作，做好统计，严格实施交接班制度。
3） 施工完成后，用电设备必需拉闸断电，锁好开关柜。
4） 电工应坚守岗位。对现场用电进行控制，立即阻止违章作业。
14、电器防火方法
1） 合理配置、判定、更换多种电气保护装置，方便对电路和设备过载、短路故障进行可靠保护。
2） 施工现场各消防井处，设有夜灯照明，并设有防雨罩和保护方法。
3） 电气设备和配电箱周围5米以内不得堆放易燃、易爆、强腐蚀性物质和其它杂物，必需确保道路通畅。
4） 加强电气设备相间和相地间绝缘，预防闪烁。
5） 建立电气防火检验制度，各责任人天天到现场检验用电防火情况，发觉问题立即处理。
6） 对长久运行地电气设备供电线路，天天必需检验一次，尤其注意接头处，是否松动发烧。预防短路现场发生引发火灾。
7） 各配电箱内严禁任何人存放杂物，下班或离开工作岗位时，必需拉闸断电，锁好闸箱门方可离开现场。
七、临时用电负荷
1、负荷统计：
伴随施工进度改变，用电设备也发生改变，我企业用电负荷关键是在外墙装饰焊接阶段，供电容量需满足外墙装饰用电要求。
2、临时用电计算
①.机械设备用电量：
∑P=240KW
②.施工用电计算式：
P施=0.3（现场实际施工使用率）×∑P=72KW
③.需电箱输出总电流：
A电流= P施×2=144A
依据计算需配电设备250A一级电箱一个。
3．现场用电配置：
现场施工用电根据三级配电、二级保护标准配置，配电系统图见附图二.三。因为规范要求分配电箱到开关箱距离不得大于30米，开关箱防电设备距离不得大于3米，且本工程面积能满足安全要求，部分区域三级配电，即一级箱到二级箱到三级箱。具体配置位置及数量可依据现场需要确定。
4.依据现场用电分路情况选择导线截面：
由总包一级电箱配出。关键负荷有输送电焊机15台。切割机3台。手电钻20台、电锤20台、吊篮约70台。
导线截面：A电流×0.2==154A×0.2=35平方主电缆

VV-3×35+2×16

-630/330
互感器

_ _ _
400 A 250A 250A

× × ×
400A漏保 250A漏保 250A漏保

一级配电系统图 图一

八.二、三级电箱配置图及电箱分布图

临时配电分布图
一级配电箱（在裙楼一层南侧）

二级配电箱箱(10层)
二级配电箱（2层）

二级配电箱（7层楼梯）

二级配电箱（1层）

二级配电箱（7层楼梯周围）

三级配电箱
