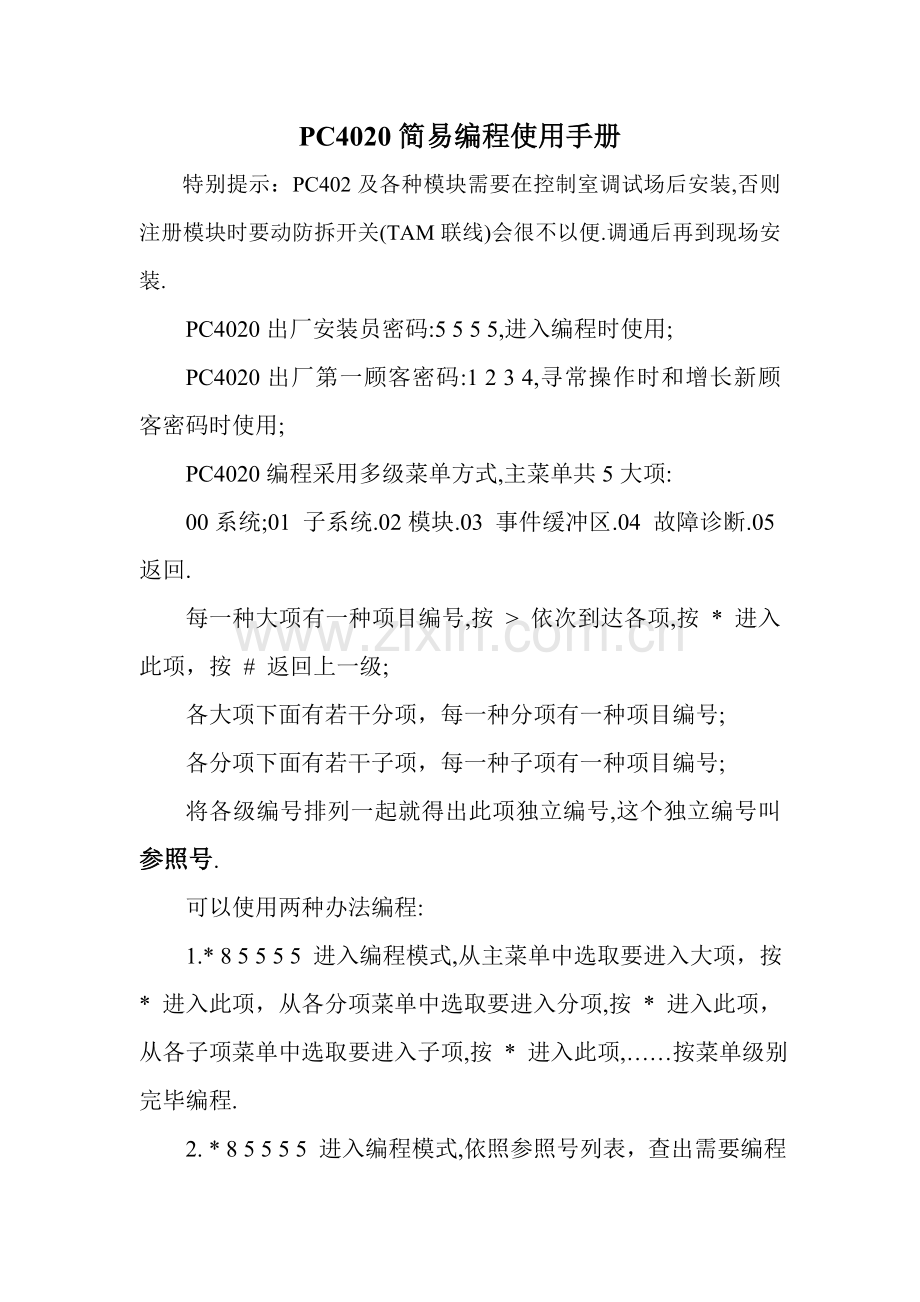

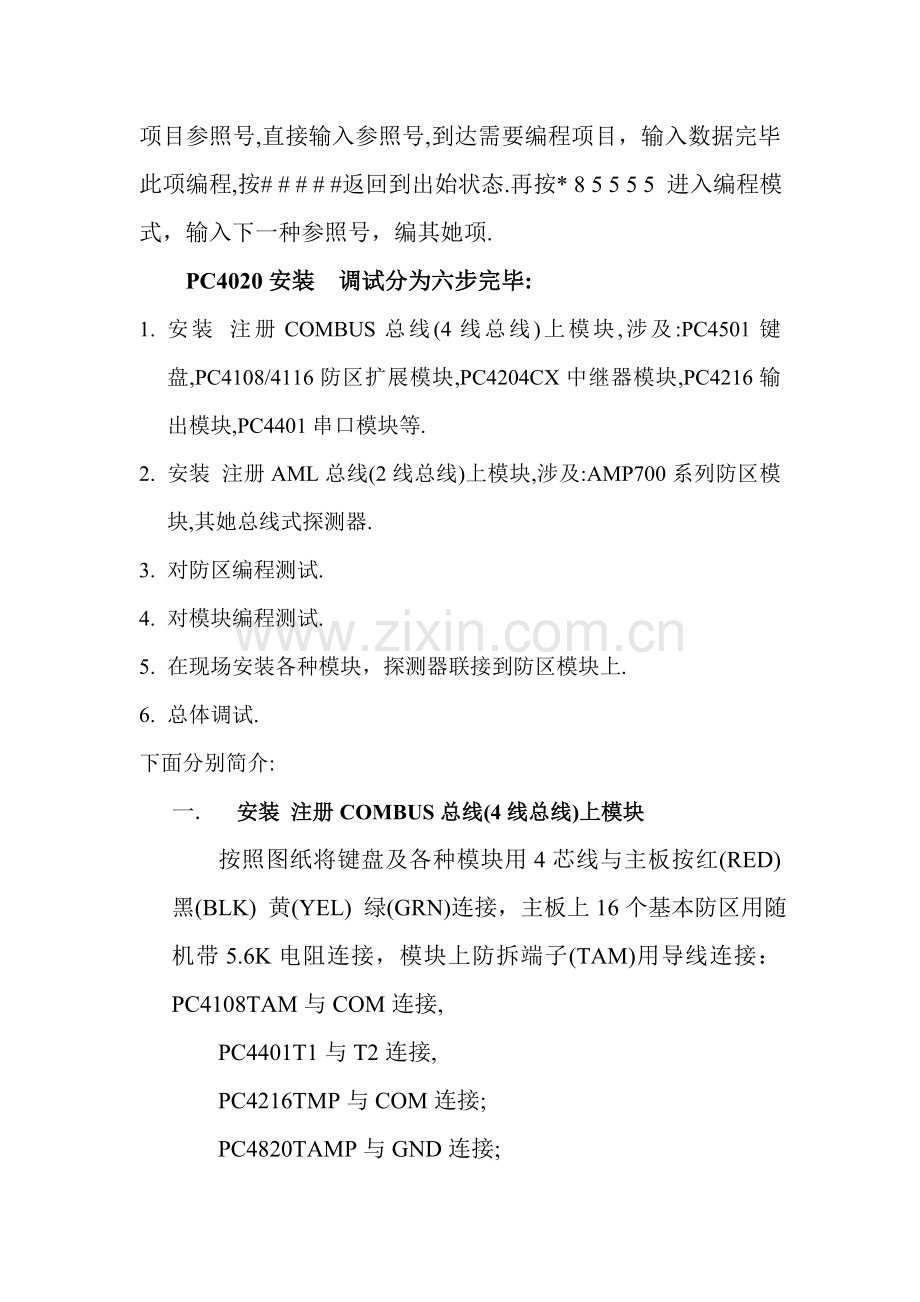

PC4020简易编程使用手册特别提示：PC402及各种模块需要在控制室调试场后安装,否则注册模块时要动防拆开关(TAM联线)会很不以便.调通后再到现场安装.PC4020出厂安装员密码:5 5 5 5,进入编程时使用;PC4020出厂第一顾客密码:1 2 3 4,寻常操作时和增长新顾客密码时使用;PC4020编程采用多级菜单方式,主菜单共5大项:00系统;01 子系统.02模块.03 事件缓冲区.04 故障诊断.05返回.每一种大项有一种项目编号,按 依次到达各项,按 * 进入此项，按 # 返回上一级;各大项下面有若干分项，每一种分项有一种项目编号;各分项下面有若干子项，每一种子项有一种项目编号;将各级编号排列一起就得出此项独立编号,这个独立编号叫参照号.可以使用两种办法编程:1.* 8 5 5 5 5 进入编程模式,从主菜单中选取要进入大项，按 * 进入此项，从各分项菜单中选取要进入分项,按 * 进入此项，从各子项菜单中选取要进入子项,按 * 进入此项,按菜单级别完毕编程.2. * 8 5 5 5 5 进入编程模式,依照参照号列表，查出需要编程项目参照号,直接输入参照号,到达需要编程项目，输入数据完毕此项编程,按# # # # #返回到出始状态.再按* 8 5 5 5 5 进入编程模式，输入下一种参照号，编其她项.PC4020安装 调试分为六步完毕:1. 安装 注册COMBUS总线(4线总线)上模块,涉及:PC4501键盘,PC4108/4116防区扩展模块,PC4204CX中继器模块,PC4216输出模块,PC4401串口模块等.2. 安装 注册AML总线(2线总线)上模块,涉及:AMP700系列防区模块,其她总线式探测器.3. 对防区编程测试.4. 对模块编程测试.5. 在现场安装各种模块，探测器联接到防区模块上.6. 总体调试.下面分别简介:一. 安装 注册COMBUS总线(4线总线)上模块按照图纸将键盘及各种模块用4芯线与主板按红(RED) 黑(BLK) 黄(YEL) 绿(GRN)连接，主板上16个基本防区用随机带5.6K电阻连接，模块上防拆端子(TAM)用导线连接：PC4108TAM与COM连接,PC4401T1与T2连接,PC4216TMP与COM连接;PC4820TAMP与GND连接;PC4204CXTAM与GND连接; PC4501键盘初次接通时，PC4020无法辨认新安装键盘，通电后键盘显示： 06000796V2.01过两分钟后会显示:System Trouble# To Sitence按#自动辨认PC4501键盘，并分派为#01。此时键盘绿灯和黄灯亮。显示 ：Date Time 现以注册PC4108防区扩展模块为例：在PC4501键盘上输入* 8 5 5 5 5 进入编程模式显示 ：Select (00) System Area 输入 02（或按）显示:Select (00) Module Harware(模块)按 *进入,显示:Select (00) Enroll Module（注册模块）按 *进入 按 Select (02) PC41XX Zn .Ex按 *进入 显示 Create Tamper On Desired Unit拆开PC4108TAM与COM连线,键盘会didi响两声，表达注册成功，重新连好PC4108TAM与COM连线。显示 PC4108 Zn .Ex Mod 01 Enrolled按 * PC4108 Zn .Ex Zones 017-024这个PC4108防区扩展模块防区号从017-024按 # # # # #返回到出始状态. 使用输入参照号方式注册PC4108防区扩展模块：* 8 5 5 5 5 进入编程模式直接输入02 00 02* 显示： Create Tamper On Desired Unit拆开PC4108TAM与COM连线,键盘会didi响两声，表达注册成功，重新连好PC4108TAM与COM连线。显示 PC4108 Zn .Ex Mod 01 Enrolled按 * PC4108 Zn .Ex Zones 017-024这个PC4108防区扩展模块防区号从017-024按 # # # # #返回到出始状态.二. 注册AML总线(2线总线)上模块AML总线是从PGM1和COM(主板上任意一种防区COM端子)引线，PGM1为总线正，COM为总线负，总线电压约10V( PGM2和COM也可以设立为AML总线)。AML总线防区模块可以占用防区号001-128,由于PC4108防区扩展模块防区号是相对固定,因而AML总线防区模块要在注册完PC4108防区扩展模块后进行，不能使用已被PC4108占用防区号.一方面是将PGM1输出类型定义为AML总线，在PC4501键盘上输入* 8 5555,进入编程模式 输入参照号001400直接到设立PGM1输出类型，按 滚动显示Select Toggle PGM1 AML？ N 按*。选项会切换到Yes。按 # # # # #返回到出始状态.以AMP701为例,在底座和AMP701芯片上有一种5位串行号(SN:XXXXX),从主板引两根导线到AMP701，主板上PGM1接AMP701IN，主板上COM接AMP701COM，AMP701上其她4个端子连接到一起，在PC4501键盘上输入* 8 5555,进入编程模式，输入参照号00140300 显示:Enroll Device Serial# 输入AMP701SN号，输入完毕后,主机会发测试信号核算总线上AMP701，通过核算后显示:Zone Assignment Ent 001-128 000输入AMP701占用防区号.如果输错SN号或者总线上没有挂这个号AMP701,键盘会发出长鸣,表达注册失败,要重新输入.完毕后按 # # # # #返回到出始状态.三. 对防区编程测试输入* 8 5555,进入编程模式 输入参照号01 00 01 03 显示:Select (00) Add New Zone增长新防区,完毕后按# 01编辑防区(Edit Zone).完毕后按 # # #退出编程模式.四. 对模块编程测试1. PC4401串行口模块输入* 8 5555,进入编程模式，输入 参照号00 08 00 显示:Select (01) PC 44XX RS 232 按 01 00 03显示:Select (03) DatalLink 按# 01 01 02显示:Select (02) 1200 Baud完毕后按 # # # # #返回到出始状态.以上操作目是把PC4401串行口模块功能设立为DatalLink ,波特率为1200,丛文警卫中心软件规定这样设立.五. 在现场安装各种模块六总体调试附录：( 一)操作指令：1.设立时钟1 2 3 4 9 设立时间1 2 3 4 9 设立日期2. 布防绿灯亮时可以布防1 2 3 4 0 对第一子系统布防如果添加了第一子系统密码,直接输入这个密码.3. 撤防 1 2 3 4 ,报警后撤防 1 2 3 4 #4. 旁路 * 1 1 2 3 4 5. 添加密码1234为出厂设立主码,可以控制各种子系统,不分子系统时使用主码布防会不以便,建议添加密码只在单一子系统中使用,这样就可以用这个密码布防/撤防/旁路* 5 1234 000X * ( 000X表达第000X个密码,最大1500).（二）惯用参照号注册模块：0202修改第一子系统进入延时时间：01 00 01 02 00修改第一子系统外出延时时间：01 00 01 02 01修改警号输出时间:00 02 03 00选取PGM1用于AML设备001400选取PGM2用于AML设备001400 * 设立第X个PC4204CX第X路输出:00 07 02 0X 0X设立第X个PC4216第X路输出:00 07 03 0X 0X警号输出设立:0006 修改第一主码：00 00 01(出厂设立为 1234)
