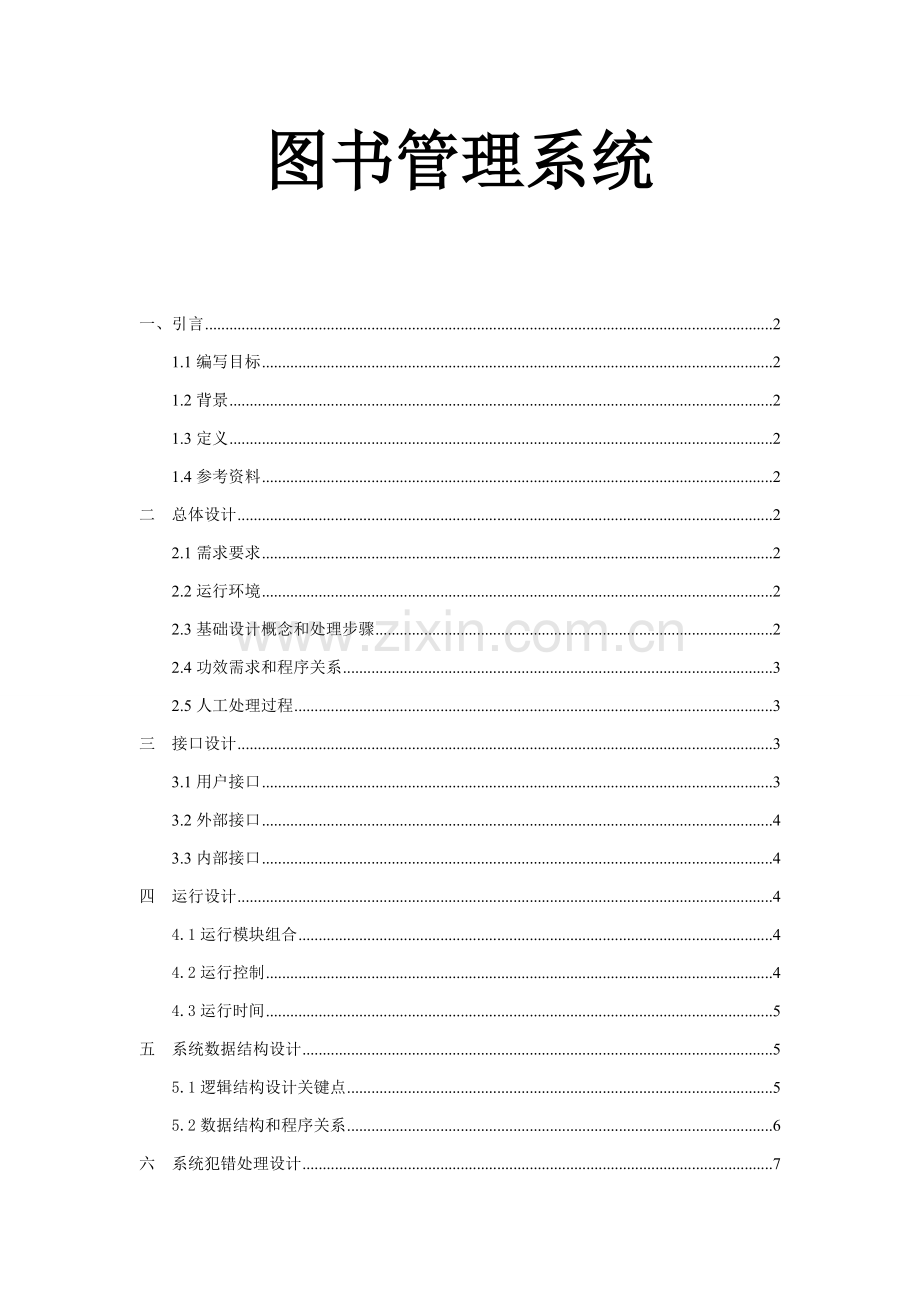

图书综合管理系统总体设计.doc

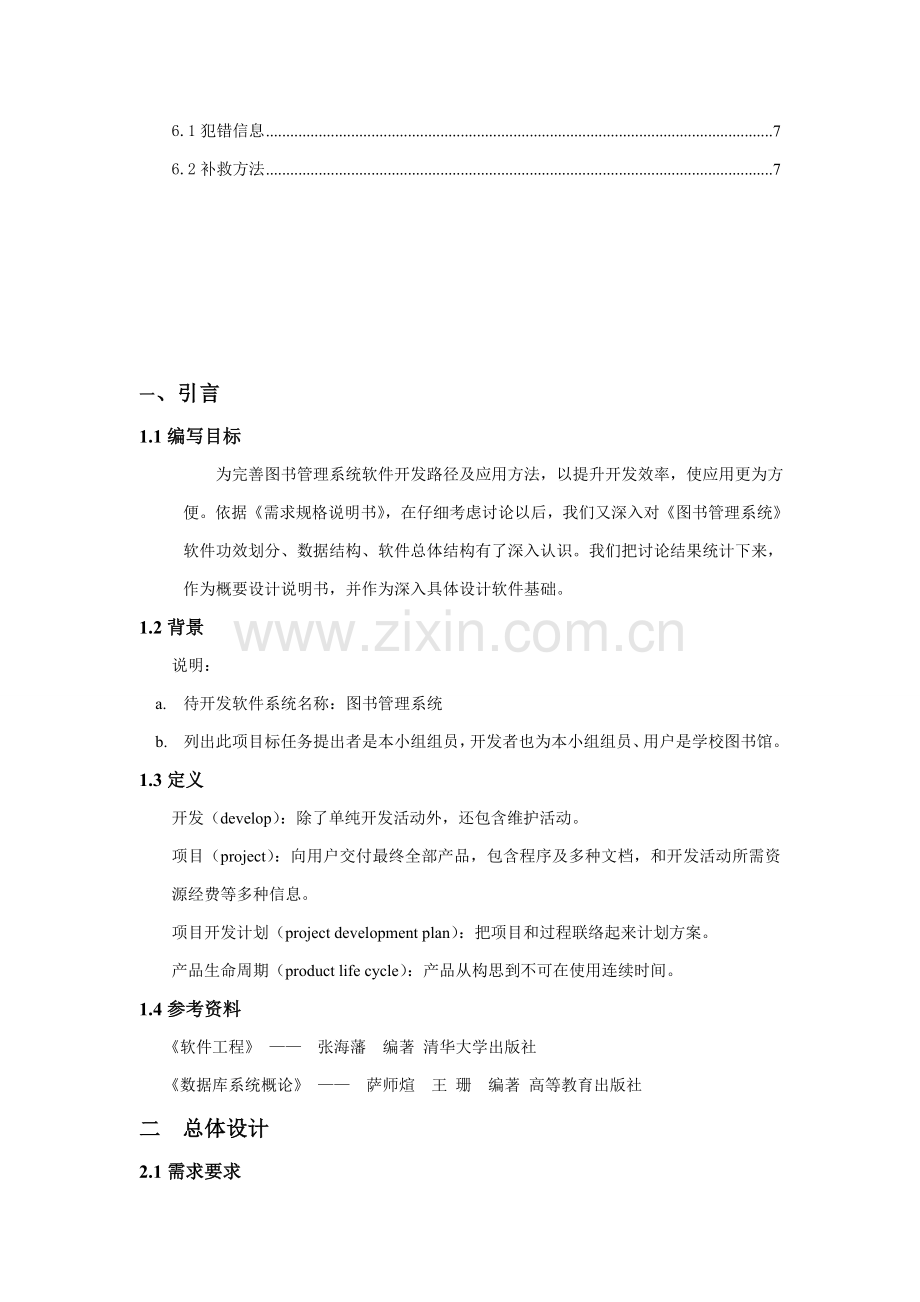

图书管理系统一、引言21.1编写目标21.2背景21.3定义21.4参考资料2二 总体设计22.1需求要求22.2运行环境22.3基础设计概念和处理步骤22.4功效需求和程序关系32.5人工处理过程3三 接口设计33.1用户接口33.2外部接口43.3内部接口4四 运行设计44.1运行模块组合44.2运行控制44.3运行时间5五 系统数据结构设计55.1逻辑结构设计关键点55.2数据结构和程序关系6六 系统犯错处理设计76.1犯错信息76.2补救方法7一、引言1.1编写目标 为完善图书管理系统软件开发路径及应用方法，以提升开发效率，使应用更为方便。依据需求规格说明书，在仔细考虑讨论以后，我们又深入对图书管理系统软件功效划分、数据结构、软件总体结构有了深入认识。我们把讨论结果统计下来，作为概要设计说明书，并作为深入具体设计软件基础。1.2背景说明：a. 待开发软件系统名称：图书管理系统b. 列出此项目标任务提出者是本小组组员，开发者也为本小组组员、用户是学校图书馆。 1.3定义开发（develop）：除了单纯开发活动外，还包含维护活动。项目（project）：向用户交付最终全部产品，包含程序及多种文档，和开发活动所需资源经费等多种信息。项目开发计划（project development plan）：把项目和过程联络起来计划方案。产品生命周期（product life cycle）：产品从构思到不可在使用连续时间。1.4参考资料软件工程 张海藩 编著 清华大学出版社 数据库系统概论 萨师煊 王 珊 编著 高等教育出版社 二 总体设计2.1需求要求关键输入输出项目： 图书信息：（图书编号、图书名称、图书ISBN号、作者、出版社、类型、价格、库存量、副本总量、图书总数） 学生信息：（学生编号、学生姓名、性别、入校时间、毕业时间） 借书登记：（借书编号、学生编号、结束时间、归还时间、是否归还） 还书登记：（图书编号、图书名称、归还时间、作者、出版社、2.2运行环境 WINDOWSXP操作系统，OFFICE软件，ORACLE 数据库，浏览器等。2.3基础设计概念和处理步骤该系统主程序步骤图以下图所表示：2.4功效需求和程序关系本条用一张以下矩阵图说明各项功效需求实现同各块程序分配关系：创建查找修改删除图书信息管理（管理员）学生信息管理（管理员）学生信息查询（学生）查询图书信息（学生）归还图书（管理员）借阅图书（管理员）2.5人工处理过程管理员登录：图书管理员需要手动输入登录信息验证身份登录系统后方能进行操作。图书入库：对于新购图书，管理员需要手动对其进行分类进行编号，并把图书基础信息录入计算机。修改图书信息：学生借阅图书时，管理员需要对该图书进行登记，统计被借阅图书信息和学生信息。当学生归还图书时，一样需要对图书信息进行修改。三 接口设计3.1用户接口向用户提供命令 软件回复对应信息操作员登记 添加用户学生登记 添加学生信息学生查询 学生信息查询图书登记 管理员登记图书信息借阅登记 管理员登记学生借阅信息借阅查询 管理员查询学生借阅情况 3.2外部接口 接口 传输信息软件接口： 和数据库接口 图书信息 学生信息 3.3内部接口 接口 传输信息图书信息管理录入图书信息：（图书编号、图书名称、图书ISBN号、作者、出版社、类型、价格、库存量、副本总量、图书总数 ）图书信息管理修改图书信息：（图书编号、图书名称、图书ISBN号、作者、出版社、类型、价格、库存量、副本总量、图书总数 ）学生信息管理添加学生信息：（学生编号、学生姓名、性别、入校时间、毕业时间）学生信息管理修改学生信息：（学生编号、学生姓名、性别、入校时间、毕业时间）借书登记登记借阅图书和学生信息借书登记：（借书编号、学生编号、结束时间、归还时间、是否归还）还书登记 修改借书登记信息还书登记：（图书编号、图书名称、归还时间、作者、出版社、）四 运行设计4.1运行模块组合对系统施加不一样外界运行控制时所引发多种不一样运行模块组合，和每种运行所历经内部模块和支持软件。4.2运行控制运行控制 控制方法学生信息管理管理员对学生信心进行管理，包含增加学生用户，修改用户信息，和删除学生信息学生信息查询用户能够对学生信息进行查询图书信息登记录入新图书信息，和对已经有图书各项信息进行修改，查询，删除等图书信息查询用户对所要借阅图书信息进行查询借阅登记管理员登记学生所借图书和学生本人信息借阅查询管理员对学生或所对应图书信息进行查询4.3运行时间检索任务所需时间：3秒实施任务所需时间：3秒五 系统数据结构设计5.1逻辑结构设计关键点1.图书信息表（tBook），其字段列表如表5-1-1所表示。表5-1-1 图书信息表结构序号字段名称字段说明类型位数属性备注1cBooksID图书编号文本7必需非空2cBooksName图书名称文本20必需非空3cBooksISBN图书ISBN号文本15可为空4cBooksAuthor图书作者文本10可为空5cBooksPublisher图书出版社文本20可为空6cBooksType图书类型文本16可为空7smBooksPrice图书价格货币可为空8iBooksStoreQuan图书库存量整数可为空9iBooksLeftQuant图书副本数量整数可为空10iBooksTotalQuan图书总数整数可为空2.图书借阅记录表（tBorrow），其字段列表如表5-1-2所表示。表5-1-2 图书借阅记录表结构序号字段名称字段说明类型位数属性备注1cBorrowID借书编号文本6必需非空2cVipID学生编号文本6必需非空3cBooksID图书编号文本7必需非空4cBorrwTime借书时间时间日期可为空5cReturnTime还书时间时间日期可为空6cReturn是否归还文本1可为空3.图书归还记录表（tReturn），其字段列表如表5-1-3所表示。表5-1-3 图书归还记录表结构序号字段名称字段说明类型位数属性备注1cBorrowID借书编号文本6必需非空2cVipID学生编号文本6必需非空3cBooksID图书编号文本7必需非空4cBorrwTime借书时间时间日期可为空5cReturnTime还书时间时间日期必需非空6cReturn是否归还文本1必需非空7cNoReturn归还异常文本8可为空4.学生信息表（tVip），其字段列表如表5-1-4所表示。表5-1-4 学生信息表结构序号字段名称字段说明类型位数属性备注1cVipID学生编号文本6必需非空2cVipName学生姓名文本10必需非空4cVipSex学生性别文本1可为空5vipAddTime学生入课时间时间日期必需非空6vipEndTime学生毕业时间时间日期必需非空5.管理员信息表（tOperators），其字段列表如表5-1-5所表示。表5-1-5 管理员信息表结构序号字段名称字段说明类型位数属性备注1cOperatorID管理员编号文本5必需非空2cOperatorName管理员姓名文本10必需非空3cOperatorPassword密码文本6必需非空4cOperatorAddTime管理员加入时间时间日期10必需非空5.2数据结构和程序关系主模块：连接数据库学生管理模块：学生信息管理模块：管理员输入帐号密码进入系统后能够对学生信息进行管理，包含修改，插入，删除等。学生信息查询模块：管理员能够对学生信息进行查询，学生输入学生账号密码后，成功登陆后，学生能够对其信息进行查询，输入学生编号后，对应输出学生姓名，性别，入校时间，毕业时间等。图书管理模块：图书信息登记模块：管理员对图书信息进行登记，输入对应图书信息，图书书名，作者，出版社。单价等信息。图书信息查询模块：学生和管理员全部能够进行此操作，经过查询数据库，匹配要查找图书信息，包含读入图书号，图书作者，图书出版社 ，图书单价等基础信息。借阅管理模块：借阅登记模块：管理员对图书借阅情况进行登记，统计借书者学生编号，学生姓名等学生信息和图书编号，图书名称，作者，出版社等图书信息，并修改图书状态。借阅查询模块：管理员和学生全部能够对图书借阅情况进行查询，输入读者号，对应输出学生姓名，性别，入校时间，毕业时间。输入图书号，对应输出图书书名，图书作者，图书出版社，图书单价，图书状态。归还管理模块： 读入图书编号，对应输出借书统计表中学生编号，借书时间，应归还时间等，修改图书状态，删除借书统计表中学生编号，图书编号，借书时间等信息。六 系统犯错处理设计6.1犯错信息犯错位置犯错原因提醒信息用户名输入数据库中不存在用户名用户不存在用户名密码输入密码不正确输入密码不正确,请重新检验密码添加用户输入已存在用户信息用户已存在添加信息添加信息必填信息不完整信息必需完整一般用户操作权限使用管理员你没有该权限犯错信息处理：学生或管理人员输入帐号和密码不匹配或输入不存在帐号，系统应友好进行提醒，如提醒您输入帐号或密码错误，请重新输入！6.2补救方法故障出现后可能采取变通方法，包含：a. 后备技术说明准备采取后备技术，当原始系统数据万一丢失时启用副本建立和开启技术；b. 降效技术说明准备采取后备技术，使用另一个效率稍低系统或方法来求得所需结果一些部分，比如一个自动系统降效技术能够是手工操作和数据人工统计；c. 恢复及再开启技术说明将使用恢复再开启技术，使软件从故障点恢复实施或使软件从头开始重新运行方法。
