广工大2014单片机复习资料1.doc

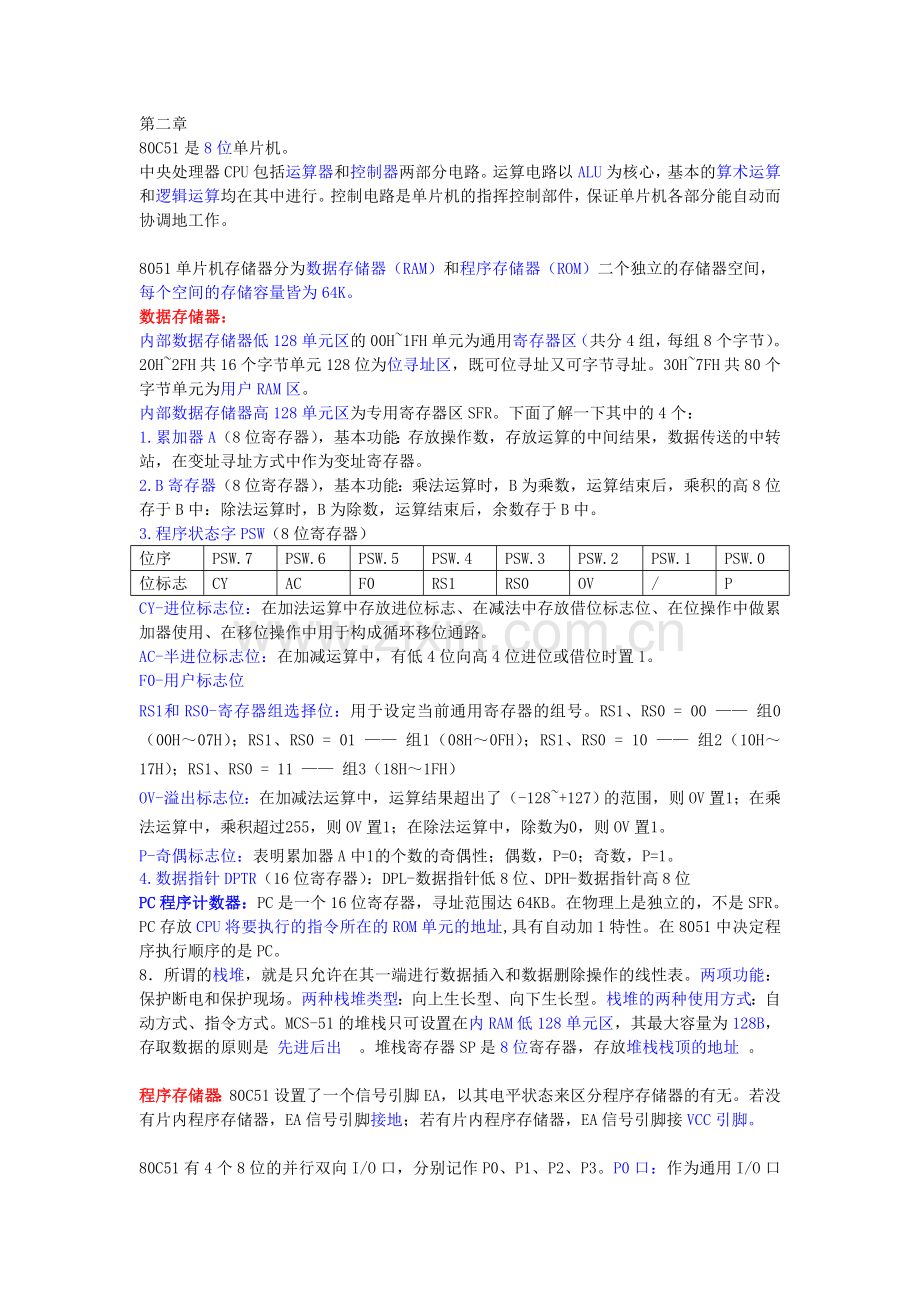

第二章80C51是8位单片机。中央处理器CPU包括运算器和控制器两部分电路。运算电路以ALU为核心，基本的算术运算和逻辑运算均在其中进行。控制电路是单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。8051单片机存储器分为数据存储器（RAM）和程序存储器（ROM）二个独立的存储器空间，每个空间的存储容量皆为64K。数据存储器：内部数据存储器低128单元区的00H1FH单元为通用寄存器区（共分4组，每组8个字节）。20H2FH共16个字节单元128位为位寻址区，既可位寻址又可字节寻址。30H7FH共80个字节单元为用户RAM区。内部数据存储器高128单元区为专用寄存器区SFR。下面了解一下其中的4个：1.累加器A（8位寄存器），基本功能：存放操作数，存放运算的中间结果，数据传送的中转站，在变址寻址方式中作为变址寄存器。2.B寄存器（8位寄存器），基本功能：乘法运算时，B为乘数，运算结束后，乘积的高8位存于B中：除法运算时，B为除数，运算结束后，余数存于B中。3.程序状态字PSW（8位寄存器）位序PSW.7PSW.6PSW.5PSW.4PSW.3PSW.2PSW.1PSW.0位标志CYACF0RS1RS0OV/PCY-进位标志位：在加法运算中存放进位标志、在减法中存放借位标志位、在位操作中做累加器使用、在移位操作中用于构成循环移位通路。AC-半进位标志位：在加减运算中，有低4位向高4位进位或借位时置1。F0-用户标志位RS1和RS0-寄存器组选择位：用于设定当前通用寄存器的组号。RS1、RS0 = 00 组0（00H07H）；RS1、RS0 = 01 组1（08H0FH）；RS1、RS0 = 10 组2（10H17H）；RS1、RS0 = 11 组3（18H1FH）OV-溢出标志位：在加减法运算中，运算结果超出了（-128+127）的范围，则OV置1；在乘法运算中，乘积超过255，则OV置1；在除法运算中，除数为0，则OV置1。P-奇偶标志位：表明累加器A中1的个数的奇偶性；偶数，P=0；奇数，P=1。4.数据指针DPTR（16位寄存器）：DPL-数据指针低8位、DPH-数据指针高8位PC程序计数器：PC是一个16位寄存器，寻址范围达64KB。在物理上是独立的，不是SFR。PC存放CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。在8051中决定程序执行顺序的是PC。8 所谓的栈堆，就是只允许在其一端进行数据插入和数据删除操作的线性表。两项功能：保护断电和保护现场。两种栈堆类型：向上生长型、向下生长型。栈堆的两种使用方式：自动方式、指令方式。MCS-51的堆栈只可设置在内RAM低128单元区，其最大容量为128B，存取数据的原则是 先进后出 。堆栈寄存器SP是8位寄存器，存放堆栈栈顶的地址 。程序存储器：80C51设置了一个信号引脚EA，以其电平状态来区分程序存储器的有无。若没有片内程序存储器，EA信号引脚接地；若有片内程序存储器，EA信号引脚接VCC引脚。80C51有4个8位的并行双向I/O口，分别记作P0、P1、P2、P3。P0口：作为通用I/O口进行数据输入/输出和地址/数据线之间的接通转接；P1口：作为通用数据I/O口；P2口：作为系统高位地址线和通用I/O口；P3口：作为通用I/O口复位操作后后，部分专用寄存器的初始化状态：SFR名称初始化状态SFR名称初始化状态ACC、PSW、TMOD、TCONTL0、TH0、TL1、TH1、SCON00HPC、DPTR0000HSP07HP0P3FFHIP*00000BIE0*000000BSBUF*BPCON0*B第三章寄存器寻址就是操作数在寄存器中（MOV A, R0），寻址范围：4组32个通用寄存器（R0R7），但寄存器寻址只能使用当前寄存器组；部分专用寄存器（A、AB、DPTR、C）。直接寻址是指指令中操作数直接以存储单元地址的形式给出（MOV A, 3AH），寻址范围：低128单元、专用寄存器。寄存器间接寻址是指寄存器中存放的是操作数的地址（MOV A, R0），寻址范围：内部RAM低128单元、外部RAM 64KB、外部RAM低256单元、栈堆操作指令。变址寻址方式是以DPTR或PC作基址寄存器，以累加器A作为变址寄存器，并以两者的内容相加形成的16位地址作为操作数地址，以达到访问数据表格的目的，寻址方式：只能对程序存储器进行寻址。（变址寻址的指令只有3条：MOVC A,A+DPTR、MOVC A,A+PC、JMP A,A+DPTR ）。位寻址方式是指指令中直接使用位地址，寻址范围：内部RAM中的位寻址区20H2FH、专用寄存器中的位寻址。相对寻址方式（JB P1.0, NEXT ）示威解决程序转移而设置的，只为转移指令所采用。练习 基本指令格式：MOV， 1. MOV R1, #16;目的操作数寻址方式为：寄存器; 源操作数寻址方式为：立即数2. MOV A, 4FH ;目的操作数寻址方式为：寄存器; 源操作数寻址方式为：直接 3. MOV B, R0 ;目的操作数寻址方式为：直接; 源操作数寻址方式为：寄存器间接 4. MOV 20H.3, C ;目的操作数寻址方式为：直接; 源操作数寻址方式为：寄存器5. DEC P1 ;操作数P1寻址方式为：直接6. MOVX A, DPTR ;源操作数寻址方式为：寄存器间接；操作对象为外部RAM 7. MOVC A, A+DPTR ;源操作数寻址方式为：变址 ；操作对象为程序存储器8. JB P1.0, NEXT ;操作数NEXT寻址方式为：相对 ;操作对象为I/O引脚熟悉传送指令，算术运算指令，控制转移指令，位操作指令等的用法以及相似指令的区别。如：说明MOV、MOVC、MOVX三指令的区别。1、MOV：MOV是内部数据传送指令（内部数据传送就是寄存器之间、寄存器与通用存储区之间的数据传送。）2、MOVX：MOVX是外部数据存储器（外部RAM）与累加器A之间的数据传送指令。因为内部与外部的RAM地址有重叠现象，所以需要用不同的指令予以区分。3、MOVC：MOVC是累加器与程序存储区之间的数据传送指令，是代码区（程序存储区）与A之间的数据传送指令。它可以用于内部程序存储区（内部ROM）与A之间的数据传送，也可以 用于外部程序存储区（外部ROM）与A之间的数据传送。因为程序存储区内外统一编址，所以一条指令就可以了。说明JB和JBC指令的异同。JC是判断C进位标志是否为1，为1则跳转到指定位置。JBC是判断可位寻址区域内指定位是否为1，为1则跳转到指定位置，并同时清除该位（置0）。第四章主要考察读程序和编写程序第五章中断和定时器是应用题的知识点！80C51单片机具有6个中断源，即2个外部中断、2个定时器中断和2个串行中断。中断源产生中断请求的条件外部中断电平方式：单片机在中断请求引入端上采样到有效的低电平信号脉冲方式：在两个相邻机器周期所进行的两次采样中，前一次为高，后一次为低定时器中断当计数器溢出时，表明定时时间到或计数值满，内部电路就中断请求串行中断每当串行口 发送或接收完一帧串行数据时，就产生相应的中断请求中断向量就是程序存储器的一个地址，表明一个中断的服务程序从这里开始存放。中断名称中断向量中断名称中断向量外部中断00003H定时器1中断001BH定时器0中断000BH串行发送中断0023H外部中断10013H串行发送中断0023H中断优先原则在中断响应时的体现：1、当高、低优先级中断请求同时出现时，高优先级中断请求被响应；2、如果同级的多个中断请求同时出现，则按CPU响应中断的次序：外部中断0定时器0中断外部中断1定时器中断1串行中断中断优先级寄控制存器IP位地址BFHBEHBDHBCHBBHBAHB9HB8H位符号PSPT1PX1PT0PX0PX0外部中断0；PT0定时器0；PX1外部中断1；PT1定时器1；PS串行中断例题：若当前中断优先级寄存器IP中，PT1=1，PS=1，其余位为0，此时，CPU响应的五个中断源的次序如何？次序：定时器中断1、串行中断、外部中断0、定时器中断0、外部中断1中断处理的全过程分为以下3个段： 中断请求 、 中断响应 、 中断服务 。定时器控制寄存器TCON位地址8FH8EH8DH8CH8BH8AH89H88H位符号TF1TR1TF0TR0IE1IT1IE0IT0TR0(TR1)=0,停止定时器/计数器工作;TR0(TR1)=1,启动定时器/计数器工作TF0和TF1-计数溢出标志位定时器方式选择寄存器TMOD位地址87H86H85H84H83H82H81H80H位符号GATEC/TM1M0GATEC/TM1M0低半字节对应定时器/计数器0，高半字节对应定时器/计数器1GATE=0，以运行控制位TR启动定时器；GATE=1，以外中断请求信号启动定时器C/T=0，定时工作方式；C/T=1，计数工作方式M1M0=00，工作方式0；M1M0=01，工作方式1；M1M0=10，工作方式2；M1M0=11，工作方式3中断允许控制寄存器IE位地址AFHAEHADHACHABHAAHA9HA8H位符号EAESET1EX1ET0EX0EA=0，中断总禁止，禁止所有中断；EA=1，中断总允许，其后中断的禁止或允许自行设定EX0（EX1）=0，禁止外中断；EX0（EX1）=1，允许外中断ET0（ET1）=0，禁止定时器中断；ET0（ET1）=1，允许定时器中断ES=0，禁止串行中断；ES=1，允许串行中断定时计数器的4种工作方式方式0：13位定时计数方式，计数器由TH0的全部8位和TL0的低5位构成，最大计数值为213=8192,定时8192个机器周期。定时时间的计算公式（213-计数初值）x机器周期方式1：16位定时计数方式，计数器由TH0的全部8位和TL0的全部8位构成最大计数值为216=65536,定时65536个机器周期。此方式可实现最大的定时时间和最大计数次数。是最常用方式之一。方式2：8位自动重装计数方式，最大计数值为28=256,定时256个机器周期。此方式工作时定时或计数到了不用重装初值，精度较高。另外在串口通讯时常用此方式。是最常用方式之一。方式3：特殊工作方式。将定时器0分成两个8位功能不全的定时计数器，要占用T1部分功能。例题：已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD的值是多少？TH0=？TL0=？答：定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是1388HTMOD的值是00000001B，TH0=13H；TL0=88H。了解如何定时器编程的方法，课本P112P113 例5.1、5.2、5.3！大题必考！第六章并行扩展总线包括3个组成部分，即地址总线、数据总线和控制总线。部分芯片的型号、存储容量和地址范围：2716: 2K 0000H-07FFH、2732: 4K 0000H-0FFFH、2764: 8K 0000H-1FFFH、27128: 16K 0000H-3FFFH27256: 32K 0000H-7FFFH、27512:64K 0000H-0FFFFH程序存储器并行扩展和数据存储器并行扩展会出应用题！认真看课本上的图（P126127 图6.7、6.9）例题：MCS-51单片机在扩充外部数据存储器（程序存储器）时，如何构成三总线的？程序存储器三总线连接（从上到下：地址、数据、控制）数据存储器扩展与程序存储器扩展在数据线、地址线的连接上是完全相同的，所不同的是控制线：程序存储器使用PSEN作为读选通信号，而数据存储器使用RD和WR分别作为读写选通信号。第七章接口电路应具有的基本功能（I/O扩展原则）：速度协调、输出数据锁存、数据总线隔离、数据转换、增强驱动能力I/O接口的特点：异步性、实时性、与设备无关性编码键盘与非编码键盘的主要区别是：编码键盘本身带有实现接口主要功能所需的硬件电路，不仅能自动栓测被按下的键并完成去抖动防串键等功能，而且能提供与被按键功能对应的键码（如ASC码）送往CPU，而非编码键盘只简单的提供按键开关的行列矩阵，有关键的识别，键码的输入与确定，以及去抖动等功能场由软件完成。简述静态LED显示和动态LED显示各自的特点：静态LED显示主要的优点是显示稳定，在发光二极管导通电流一定的情况下显示器的亮度大，提高CPU的工作效率；缺点是占用硬件资源较多，需要的I/O口线也较多。动态LED显示具有硬件简单，功耗低和显示灵活性强，缺点是增加了驱动软件的复杂性，显示亮度低闪。今晚花了三个小时才搞定！这主要汇总了我认为会在填空选择还有简答题中出现的内容！如果有什么遗漏，欢迎大家补充！
